Ford F-150 (1997-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Ford F-Series (1997-2004) to ósma generacja popularnej serii samochodów typu pick-up Ford F-Series. Oto kilka informacji na temat Forda F-Series (1997-2004): Design: W latach 1997-2004 Ford F-Series otrzymał odświeżony wygląd, charakteryzujący […]

06/24/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Ford F-Series (1997-2004) to ósma generacja popularnej serii samochodów typu pick-up Ford F-Series. Oto kilka informacji na temat Forda F-Series (1997-2004):

  1. Design: W latach 1997-2004 Ford F-Series otrzymał odświeżony wygląd, charakteryzujący się bardziej zaokrąglonymi kształtami i płynnymi liniami. Mimo że zachował swoje charakterystyczne cechy pick-upa, takie jak duży przedni grill i mocne proporcje, nowy design nadawał mu bardziej nowoczesny wygląd.
  2. Modeli: W ramach generacji F-Series (1997-2004) Ford oferował różne modele, takie jak F-150, F-250, F-350 i F-450 Super Duty. Każdy model miał różne warianty silnikowe, napędy i pojemności ładunkowe, aby sprostać różnym potrzebom i wymaganiom klientów.
  3. Napęd i osiągi: Ford F-Series (1997-2004) był dostępny z różnymi silnikami, w tym benzynowymi i wysokoprężnymi. Modele F-150 były często wyposażone w silniki V6 i V8, natomiast modele F-250, F-350 i F-450 Super Duty były bardziej rozbudowane pod względem możliwości ciężarowych i wyposażone w bardziej potężne jednostki napędowe. Ford oferował również różne napędy, w tym napęd na przednią oś, na tylną oś oraz na cztery koła, co zapewniało różne poziomy trakcji i osiągów.
  4. Wyposażenie i technologie: W zależności od wersji i opcji wyposażenia, Ford F-Series (1997-2004) oferował różne funkcje i technologie. Mogły być dostępne takie elementy jak klimatyzacja, systemy audio, systemy nawigacji, elektrycznie sterowane fotele, tempomat, a także opcje zwiększające komfort i wygodę użytkowania.
  5. Konstrukcja i trwałość: Ford F-Series (1997-2004) był konstruowany w oparciu o solidną ramę nośną, która zapewniała trwałość i wytrzymałość w różnych warunkach drogowych i terenowych. Dodatkowo, materiały wykorzystane do produkcji nadwozia i elementów wnętrza były dobrze dopasowane, co przyczyniało się do jakości i trwałości samochodu.
  6. Popularność i sukces: Ford F-Series od dawna cieszy się dużą popularnością w Ameryce Północnej i zdobył wiele nagród i wyróżnień w swojej klasie. Generacja F-Series (1997-2004) była kontynuacją sukcesu serii, oferując klientom wszechstronność, wydajność i trwałość, które są charakterystyczne dla tego modelu.

Warto pamiętać, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego modelu, rocznika i opcji wyposażenia. Jeśli jesteś zainteresowany konkretnym rocznikiem Forda F-Series, zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego modelu.

Zobacz także:  Ford Taurus (1999-2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

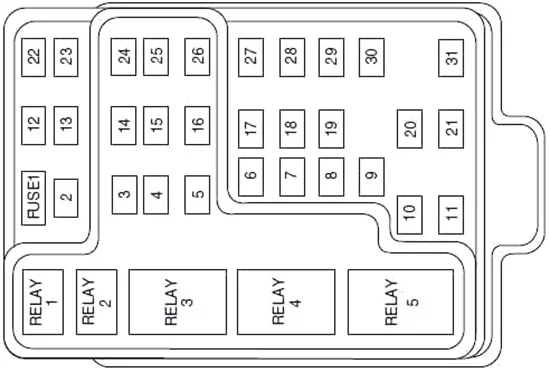

Schemat skrzynki bezpieczników w przedziale pasażerskim

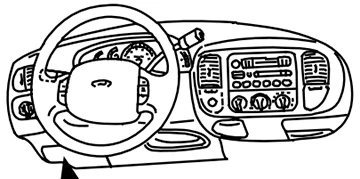

Panel bezpieczników znajduje się za pokrywą poniżej i po lewej stronie kierownicy przy pedale hamulca. Pociągnij pokrywę panelu na zewnątrz, aby uzyskać dostęp do bezpieczników. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na pokrywie panelu bezpieczników.

Ford F-150 (1997-2004) - schematy bezpieczników i przekaźników

Ford F-150 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Audio
2 5 Moduł sterowania układem napędowym (PCM), klaster
3 20 Zapalniczka, złącze łącza danych
4 5 2000-2004: Przełącznik lusterek zasilania, przekaźniki kierunkowskazów lustrzanych
15 1997-1999: Moduł lampy automatycznej, moduł zdalnego wprowadzania, lusterka
5 15 Moduł kontroli prędkości, lampa cofania, przełącznik trybu klimatyzacji, przekaźnik świateł do jazdy dziennej (DRL), czujnik cyfrowego zasięgu skrzyni biegów (DTR) (2001-2004), przekaźnik sprzęgła AC (1997-1999)
6 5 Klaster, cewka elektromagnetyczna blokady zmiany biegów hamulca, GEM, tylny moduł zawieszenia pneumatycznego (1997-1999)
7 Nieużywany
8 5 Radio, moduł zdalnego wejścia, GEM, system rozrywki w pojeździe (tylko SuperCrew)
9 Nieużywany
10 Nieużywany
11 30 Przekaźnik pompy spryskiwacza przedniego, przekaźnik pracy/postoju wycieraczek, przekaźnik HI/LO wycieraczek, silnik wycieraczek szyby przedniej
12 Nieużywany
13 20 Przełącznik świateł stopu (lampy), migacz skrętu/niebezpieczeństwa, moduł kontroli prędkości (1997-2000)
14 15 Przekaźnik oszczędzania baterii, przekaźnik lamp wewnętrznych, przekaźnik opóźniający akcesoria (Power Windows) (1997-2000)
15 5 Przełącznik świateł stopu (regulacja prędkości, blokada zmiany biegów hamulca, ABS (1997-2000), wejścia modułu PCM (1997-2000)), GEM, moduł tylnego układu przeciwblokującego (RABS)
16 20 Reflektory (światła drogowe), Cluster (wskaźnik świateł drogowych)
17 Nieużywany
18 5 Oświetlenie instrumentu (moc ściemniacza)
19 Nieużywany
20 5 Audio, GEM, moduł sterowania układem napędowym (PCM), czujnik zasięgu skrzyni biegów
21 15 Przełącznik sprzęgła, przekaźnik rozrusznika, bezpiecznik I/P 20, czujnik cyfrowego zasięgu skrzyni biegów (DTR) (2001-2004)
22 10 Moduł poduszki powietrznej, moduł dezaktywacji poduszki powietrznej pasażera
23 10 Akumulator holowniczy przyczepy Przekaźnik ładowania, migacz skrętu/zagrożenia, elektrozawory 4×4, przekaźniki 4×4, konsola podsufitowa, moduł 4-kołowego układu przeciwblokującego (4WABS), lusterko EC, podgrzewane siedzenia
24 10 2001-2004: Zespół przełącznika wyboru funkcji
1997-1999: Przełącznik trybu klimatyzacji (przekaźnik dmuchawy)
25 10 2003-2004: Podgrzewane lustra
5 1997-1999: Moduł 4-kołowego układu przeciwblokującego (4WABS)
26 10 Prawy reflektor świateł mijania
27 5 Przekaźnik świateł przeciwmgielnych i wskaźnik świateł przeciwmgielnych, główny włącznik światła (przed) (2001-2004)
28 10 Lewy reflektor świateł mijania
29 5 Moduł autolamp, przełącznik sterowania nadbiegiem skrzyni biegów, centralny moduł bezpieczeństwa (2001-2004), Beltminder (2001-2004)
30 30 Pasywny transceiver antykradzieżowy, klaster, cewki zapłonowe, przekaźnik PCM, cewka na wtyczkach (2001-2004), kondensator szumów radiowych (2001-2004), dioda ECC (2001-2004)
31 Nieużywany
Przekaźnik
R1 Przekaźnik lampki wewnętrznej
R2 Przekaźnik oszczędzania baterii
R3 Nieużywany
R4 Przekaźnik okienny z jednym dotknięciem
R5 Dodatkowy przekaźnik opóźniający

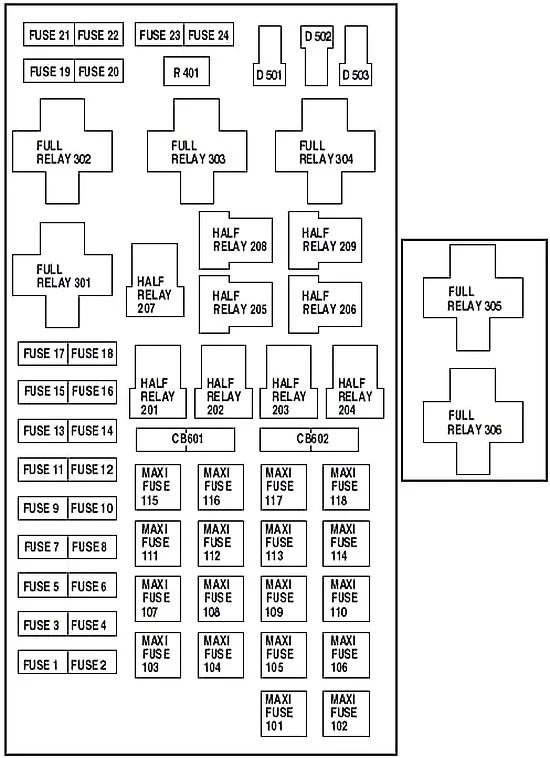

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza znajduje się w komorze silnika i zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-150 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Punkt mocy
2 30 Moduł sterujący układu napędowego (PCM)
3 30 Główny włącznik światła, przekaźnik reflektorów, przełącznik wielofunkcyjny
4 20 Gniazdo zasilania konsoli (tylko Harley Davidson)
15 1997-1999: Zawieszenie pneumatyczne
5 20 Światła cofania/postojowe do holowania przyczepy
6 15 Główny włącznik światła, przekaźnik świateł postojowych
7 20 Klakson
8 15 Zasilane zamki do drzwi, Centralny Moduł Bezpieczeństwa (CSM) (2001-2004), Przekaźniki zamków (nieużywane w SuperCrew) (2001-2004)
9 15 Światła do jazdy dziennej (DRL), światła przeciwmgielne
10 20 Pompa paliwowa
11 20 Pole alternatora
12 20 2000-2004: Tylny pomocniczy punkt zasilania
13 15 2000-2004: sprzęgło klimatyzacji
14 Nieużywany
15 10 2001-2004: Lampy deski do biegania
16 15 2003-2004: Moduł wtryskiwaczy dwupaliwowych, przełącznik wyboru paliwa i wtryskiwacze paliwa alternatywnego (tylko pojazdy dwupaliwowe)
17 Nieużywany
18 15 PCM, wtryskiwacze paliwa, przekaźnik pompy paliwa, czujnik masowego przepływu powietrza
19 10 Adapter przyczepy/kampera (prawa lampa stop/tum)
20 10 Adapter przyczepy/kampera (lewe światło stopu/kierunku)
21 Nieużywany
22 Nieużywany
23 15 Czujnik HEGO, automatyczna skrzynia biegów (2000-2004), odpowietrznik kanistra (1997-2000), moduł sterujący układu napędowego (1997-1999), czujnik CMS (2000)
24 15 1997-1999: Moduł sterujący układu napędowego, automatyczna skrzynia biegów, czujnik CMS
101 30 Ładowanie akumulatora do holowania przyczepy
102 50/20 Moduł przeciwblokującego układu hamulcowego na cztery koła (4WABS)/moduł układu przeciwblokującego tylnego koła (RABS), wyłącznik zapłonu
103 50 Centralna skrzynka przyłączeniowa
104 30 Silnik i sprzęgło zmiany biegów 4×4
105 40 Dmuchawa przednia klimatyzacji
106 20 2000-2004: Pompa intercoolera (tylko silnik z doładowaniem)
107 Nieużywany
108 30 Hamulec elektryczny do holowania przyczepy
109 50 1997-1999: Sprężarka zawieszenia pneumatycznego
110 30 2001-2004: Dodatkowy przekaźnik opóźniający (nieużywany w SuperCrew)
1997-2000: Power Windows
111 40 Zasilanie akumulatora wyłącznika zapłonu (obwody uruchamiania i uruchamiania)
112 30 Fotel kierowcy, Regulowany przełącznik pedałów (2000-2004)
113 40 Zasilanie akumulatora wyłącznika zapłonu (obwody robocze i pomocnicze)
114 Nieużywany
115 20 2000-2004: Elektryczne zamki do drzwi (tylko SuperCrew)
116 40 2003-2004: Podgrzewane podświetlenie
117 Nieużywany
118 30 2001-2004: Podgrzewane siedzenia
Wyłącznik obwodu
601 2000-2004: Elektryczne szyby, szyberdach (tylko SuperCrew)
602 Nieużywany
Przekaźnik
201 Przekaźnik świateł parkowania przyczepy
202 Przekaźnik pracy/postoju wycieraczki przedniej
203 Przekaźnik lampy awaryjnej holowania przyczepy
204 Przekaźnik sprzęgła klimatyzacji
205 Przekaźnik klaksonowy
206 Przekaźnik świateł przeciwmgielnych
207 Przekaźnik pompy spryskiwacza przedniego
208 2000-2004: Przekaźnik pompy intercoolera (tylko silnik z doładowaniem)
209 Przekaźnik wycieraczki przedniej
301 Przekaźnik pompy paliwa
302 Przekaźnik ładowania akumulatora holowniczego przyczepy
303 2003-2004: Podgrzewany przekaźnik podświetlenia (tylko SuperCrew)
1997-1999: Przekaźnik tylnego zawieszenia pneumatycznego
304 Przekaźnik modułu sterującego układu napędowego
305 2000-2004: Przekaźnik pompy paliwa (tylko silnik doładowany)
306 2000-2004: Przekaźnik przełącznika bezwładności (tylko silnik doładowany)
401 Nieużywany
Dioda
501 Dioda modułu sterującego układu napędowego
502 Dioda sprężarki klimatyzacji
503 Nieużywany
