Ford Explorer III (2000-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer U152 z lat: 2000, 2001, 2002, 2003, 2004, 2005. Ford Explorer III to trzecia generacja popularnego samochodu typu SUV produkowanego przez amerykańską markę Ford. Trzecia generacja Explorera została wprowadzona na rynek w 2002 roku i była produkowana do 2005 roku. Oto […]

06/24/2023
Czas czytania: 6 minut
Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer U152 z lat: 2000, 2001, 2002, 2003, 2004, 2005.

Ford Explorer III to trzecia generacja popularnego samochodu typu SUV produkowanego przez amerykańską markę Ford. Trzecia generacja Explorera została wprowadzona na rynek w 2002 roku i była produkowana do 2005 roku. Oto kilka informacji na temat Forda Explorer III:

  1. Design i rozmiar: Ford Explorer III przeszedł znaczną zmianę względem swoich poprzedników. Zyskał bardziej zaokrąglone kształty i bardziej aerodynamiczny wygląd. Samochód był większy od poprzednich generacji, oferując jeszcze większą przestrzeń w kabinie pasażerskiej i bagażowej.
  2. Napęd i wydajność: Trzecia generacja Explorera była dostępna z różnymi wariantami napędowymi. Oferowano zarówno napęd na tylną oś, jak i napęd na cztery koła, co dawało większą elastyczność w jeździe w różnych warunkach. Silniki również różniły się w zależności od wersji i opcji, w tym silniki V6 i V8, które zapewniały odpowiednią moc i wydajność.
  3. Wyposażenie i technologie: Ford Explorer III był wyposażony w różne funkcje i technologie, które podnosiły komfort i wygodę jazdy. W zależności od wersji, samochód mógł być wyposażony w systemy audio, nawigację, klimatyzację, systemy bezpieczeństwa, a także zaawansowane systemy kontroli trakcji i stabilizacji.
  4. Praktyczność i zdolności terenowe: Explorer III nadal posiadał pewne zdolności terenowe, co czyniło go odpowiednim do jazdy po trudniejszych nawierzchniach. W zależności od opcji napędu i pakietu off-roadowego, samochód mógł radzić sobie z nierównościami terenu i zapewniać pewność jazdy na trudniejszych trasach.
  5. Popularność i wpływ na rynek: Trzecia generacja Explorera kontynuowała sukces poprzedników i zdobyła popularność w segmencie SUV-ów. Dzięki swojemu przestronnemu wnętrzu, wydajnym silnikom i solidnej konstrukcji, Explorer III był atrakcyjnym wyborem dla rodzin i osób poszukujących wszechstronnego pojazdu.

Ford Explorer III przyczynił się do dalszego rozwoju i wzmocnienia pozycji marki Ford w segmencie SUV-ów. Jego nowoczesny design, różnorodne opcje napędowe, wyposażenie i zdolności terenowe przyciągały klientów, którzy oczekiwali wygodnego i niezawodnego samochodu. Mimo że trzecia generacja Explorera została zastąpiona przez kolejne modele, nadal pozostaje ikoną w historii Forda i cieszy się uznaniem wielu entuzjastów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Galaxy i S-MAX (wersja EU) (2015-2019) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

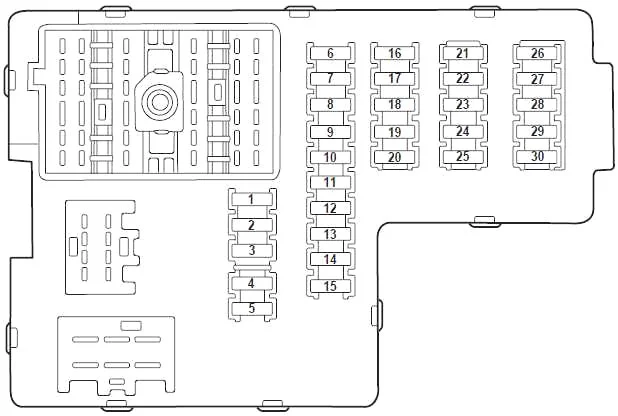

Panel bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Moduł pamięci fotela, fotel kierowcy z zasilaniem (2003-2005), zasilanie odcinka lędźwiowego kierowcy (2005)
2 20 Podgrzewane siedzenia (2001-2002), szyberdach
3 20 Radio, wzmacniacz, antena mocy (2001-2002), DVD
4 5 Moduł wycieraczki przedniej
5 15 Przekaźnik migaczy (kierunkowskazy, światła awaryjne)
6 10 Prawy klakson (2001-2002), dzwonek kluczowy (2003-2005)
7 15 Podgrzewane lustra
8 5 Podgrzewany PCV (2004-2005; tylko silnik 4.0L)
9 Nieużywany (zapasowy)
10 10 Podgrzewana cewka przekaźnika podświetlenia, podgrzewany moduł siedzenia (2001-2002), siłownik mieszania temperatury (2001-2002), styk sprzęgła klimatyzacji
11 20 Podgrzewane siedzenia (2003-2005)
12 5 Wyłącznik świateł przeciwmgielnych (2001-2002), moduł 4×4
13 5 Przełącznik anulowania nadbiegu, czujnik paliwa Flex (2001-2003)
14 5 Moduł PATS
15 5 Moduł wycieraczki tylnej, klaster, TPMS (2001-2003)
16 5 Lusterko elektryczne, klimatyzacja manualna, TPMS
17 15 Opóźnione wg. cewka, Oszczędzanie baterii, Lampy wewnętrzne (przód i tył), Oświetlenie schowka na rękawiczki
18 10 Klakson lewy (2001-2003), Elastyczna pompa paliwa (2004-2005)
19 10 RCM, wskaźnik PAD (2001-2002)
20 5 Przełącznik fotela kierowcy z pamięcią, moduł fotela kierowcy, moduł bezpieczeństwa nadwozia (BSM), dioda PATS, czujnik nasłonecznienia (2001-2003)
21 5 Zestaw wskaźników, kompas, cewka migacza
22 10 ABS, kontroler IVD
23 15 2001-2003: Przełącznik pozycji pedału hamulca, przekaźnik hamulca kierowcy, przełącznik dezaktywacji nadmiarowego tempomatu
24 15 Zapalniczka, OBD II, neutralny hol
25 5 Aktuator trybu temperatury dla dodatkowej klimatyzacji, cewka ładowania akumulatora przyczepy, TPMS (2004-2005)
26 7,5 Wspomaganie parkowania wstecznego, blokada zmiany biegów hamulca, cewka przekaźnika świateł zbliżania (2001-2002), przełącznik IVD
27 7,5 Automatyczne ściemnianie lusterka, Cyfrowy czujnik zasięgu skrzyni biegów, Lampy cofania
28 5 Radio (Start)/DVD (Start)
29 10 Cyfrowy czujnik zasięgu skrzyni biegów, zasilanie PWR do bezpiecznika nr 28 (zasilanie początkowe)
30 5 Lampy do jazdy dziennej (DRL), Zdalny zawór elektromagnetyczny, Sterownik klimatyzacji DEATC, Klimatyzacja ręczna, Siłownik mieszania temperatury ręcznej klimatyzacji
Zobacz także:  Ford Transit Courier (2014-2020) - schematy bezpieczników i przekaźników

Górna strona

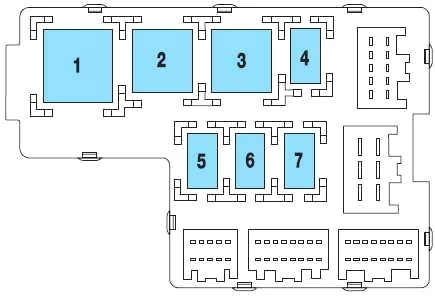

Przekaźniki te znajdują się na odwrocie panelu bezpieczników w przedziale pasażerskim.

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Numer Opis
1 Przekaźnik migaczy
2 Odszranianie z tyłu
3 Opóźniony przekaźnik akcesoriów
4 otwarty
5 Program oszczędzający baterię
6 otwarty
7 otwarty



Skrzynka bezpieczników w komorze silnika

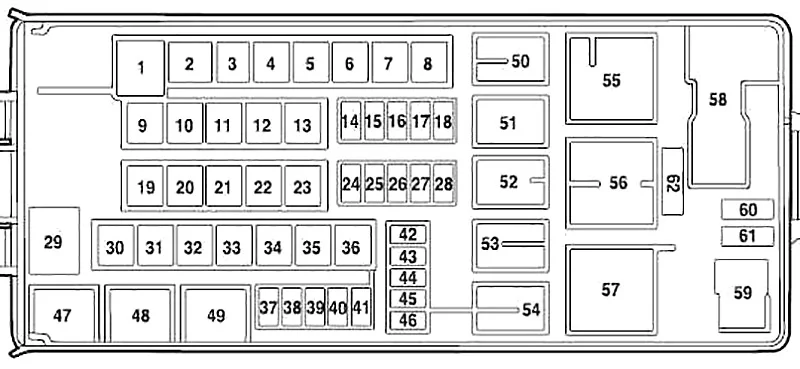

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 PJB
2 30 BSM
3 20 Wentylator popychający GCC (2001-2002; tylko eksport)
4 30 Odszranianie z tyłu
5 40 Pompa układu przeciwblokującego (ABS)
6 60 Akcesorium z opóźnieniem, Elektryczne szyby (2004-2005), Audio (2004-2005)
7 20 Punkt mocy #2
8 30 Silnik zmiany biegów 4×4 (2004-2005)
9 20 Punkt mocy #1
10 30 Moduł ABS (zawory)
11 40 PTEC (2001-2003), moduł sterujący układu napędowego (PCM) (2004-2005)
12 50 Przekaźnik zapłonu/przekaźnik rozrusznika
13 40 Akumulator holowniczy przyczepy. Kierunkowskazy holownicze przyczepy
14 10 Światła do jazdy dziennej (DRL) (Kanada), światła przeciwmgielne (2001-2002; tylko eksport)
15 15 Pamięć (KAPWR) (2001-2002), Pamięć (PCM/DEATC/Cluster) (2003-2005), Lampki sufitowe (2003-2005)
16 15 Przełącznik reflektorów (2001-2003), przełącznik reflektorów przeciwmgielnych (2003), lampy postojowe (2004-2005), reflektory postojowe automatyczne (2004-2005), cewka przekaźnika lamp przeciwmgielnych przednich (2004-2005)
17 20 4×4 (V-batt 2) (2001-2003)
5 Dwie prędkości 4×4 (cewki przekaźnikowe) (2004-2005)
18 20 4×4 (v-batt 1) ​​(2001-2003), PCM z dwubiegowym sprzęgłem 4×4 (2004-2005)
19 20 Przekaźnik świateł drogowych
20 30 Moduł elektrycznego hamulca przyczepy
21 30 Silnik wycieraczki przedniej
22 20 Autolampa; Światła mijania
23 30 Stacyjka, dioda PCM (2004-2005)
24 20 Tylne światła przeciwmgielne (2001-2002; tylko eksport)
25 15 Hamulec on-off (2004-2005)
26 15 Pompa paliwa (2001-2003)
20 Pompa paliwa (2004-2005)
27 20 Światła do holowania przyczepy, zabezpieczenie do holowania przyczepy
28 20 Przekaźnik klaksonowy
29 60 PJB
30 20 Silnik wycieraczki tylnej
31 Nieużywany
32 Nieużywany
33 30 Pomocniczy silnik dmuchawy
34 30 Fotele elektryczne, Regulowane pedały
35 20 Tylny punkt zasilania (2001-2002)
36 40 Silnik dmuchawy
37 15 Przekaźnik sprzęgła klimatyzacji / skrzynia biegów
38 15 Cewka na wtyczce (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005)
39 15 Wtryskiwacze/przekaźnik pompy paliwa
40 15 Moc PTEC (2001-2003), moc PCM (2004-2005)
41 15 HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Cewka na wtyczce (2004-2005; tylko silnik 4.6L), Cewka zapłonowa (2004-2005; 4.0 tylko silnik L)
42 10 Prawe światło mijania
43 10 Lewe światło mijania
44 15 Przednie światła przeciwmgielne
45 5 Przełącznik ciśnienia hamulca (2001-2002)
2 Przełącznik ciśnienia hamulca (ABS) (2003-2005)
46 20 Światła drogowe
62 30 Wyłącznik obwodu: opóźniony dodatek (2001-2002), wyłącznik elektryczny szyb (2003-2005)
Przekaźnik
47 Przekaźnik klaksonowy
48 Przekaźnik pompy paliwa
49 Przekaźnik świateł drogowych
50 Przekaźnik świateł przeciwmgielnych
51 Policyjny przekaźnik IVD
Przekaźnik DRL (Kanada)
52 Przekaźnik sprzęgła klimatyzacji
53 Przyczepa holująca skręt w prawo
54 Holowanie przyczepy skręt w lewo
55 Przekaźnik silnika dmuchawy
56 Przekaźnik rozrusznika
57 Przekaźnik PTEC
Przekaźnik PCM
58 Przekaźnik zapłonu
59 Hamulec kierowcy włączony lub przekaźnik DRL (tylko Kanada)
Dioda
60 Dioda PCM
61 Dioda sprzęgła klimatyzacji

Tylna skrzynka przekaźników

Skrzynka przekaźników znajduje się na tylnym panelu poszycia po stronie pasażera.

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Numer Opis
14 Nieużywany
15 Lampy cofania do holowania przyczepy
16 Nieużywany
17 Nieużywany
18 Nieużywany
19 Lampy do holowania przyczepy
20 Ładowanie akumulatora do holowania przyczepy
21 Nieużywany
22 Lampy podejścia
23 Nieużywany
Dioda
3 Nieużywany
4 Nieużywany

Pomocnicza skrzynka przekaźnikowa

Skrzynka przekaźników znajduje się na prawym przednim błotniku, pod modułem kontroli prędkości (pojazdy kanadyjskie wyposażone w AdvanceTrac).

Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Numer Opis
64 Pojazdy policyjne wyposażone w AdvanceTrac®
Dwubiegowy silnik 4×4 w prawo (2004-2005)
65 Dwubiegowy silnik 4×4 w kierunku przeciwnym do ruchu wskazówek zegara (2004-2005)
66 otwarty
