Ford Escape IV (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape IV z lat: 2023. Wnętrze Forda Espace zostało starannie zaprojektowane, aby zapewnić komfort i funkcjonalność. Przestronność kabiny oraz regulowane fotele pozwalają pasażerom cieszyć się podróżą na każdym miejscu. Dodatkowo, zaawansowane systemy infotainment i multimedialne, takie jak duży ekran dotykowy i system […]

06/23/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape IV z lat: 2023.

Wnętrze Forda Espace zostało starannie zaprojektowane, aby zapewnić komfort i funkcjonalność. Przestronność kabiny oraz regulowane fotele pozwalają pasażerom cieszyć się podróżą na każdym miejscu. Dodatkowo, zaawansowane systemy infotainment i multimedialne, takie jak duży ekran dotykowy i system Ford SYNC, umożliwiają łatwą obsługę i zapewniają dostęp do różnorodnych funkcji i aplikacji.

Ford Espace oferuje również zaawansowane rozwiązania bezpieczeństwa, które mają na celu zapewnić ochronę kierowcy i pasażerów. Systemy takie jak aktywny tempomat, system monitorowania martwego pola, system ostrzegania przed kolizją oraz asystent parkowania pomagają w zapewnieniu bezpiecznej jazdy i minimalizowaniu ryzyka wypadków.

Pod względem silników, Ford Espace jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, które oferują moc i efektywność. Wybór silnika zależy od preferencji i potrzeb użytkownika.

Ford Espace to samochód idealny dla rodzin i osób poszukujących wygody, przestronności i luksusu. Dzięki połączeniu nowoczesnego designu, zaawansowanych technologii i bezpieczeństwa, Ford Espace zapewnia satysfakcję z jazdy i sprawia, że podróż staje się przyjemnością.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod schowkiem na rękawiczki (zdjąć spód).

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Nie używany (zapas).
2 5 A Nie używany (zapas).
3 10 A Nie używany (zapas).
4 10 A Zintegrowany panel sterowania. Moduł bramy.
5 20 A Zamek. Odblokowanie.
6 10 A Szyberdach.
7 30 A Moduł drzwi pasażera.
8 5 A Moduł napędu na wszystkie koła.
9 5 A Lusterko elektrochromatyczne.
10 10 A Rozszerzony moduł zasilania.
11 5 A Elektryczna klapa bagażnika. Moduł uruchamiania klapy bagażnika bez użycia rąk. Moduł jednostki sterującej telematyki.
12 5 A Bezkluczykowy przełącznik klawiatury.
13 15A Odblokowanie drzwi kierowcy.
14 30 A Moduł drzwi kierowcy.
15 15A Rozszerzony moduł zasilania.
16 15A Nie używany (zapas).
17 15A SYNC, Moduł nadajnika-odbiornika radiowego.
18 7,5 A Bezprzewodowy moduł ładowania akcesoriów.
19 7,5 A Pakiet przełączników reflektorów.
20 10 A Nie używany (zapas).
21 7,5 A Kontrola klimatu. Moduł elektronicznej zmiany biegów. Stacyjka.
22 7,5 A Klaster instrumentów. Moduł sterujący kolumny kierownicy.
23 20 A Jednostka audio.
24 20 A Nie używany (zapas).
25 30 A Elektryczne szyby. Lusterka zewnętrzne.



Komora silnika

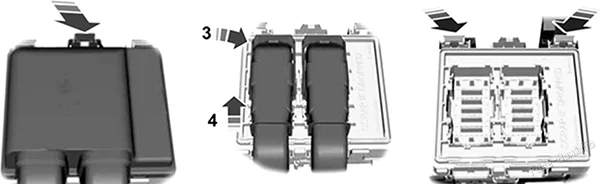

Dostęp do skrzynki bezpieczników pod maską

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

  1. Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
  2. Pociągnij dźwignię złącza do góry.
  3. Pociągnij złącze do góry, aby je wyjąć.
  4. Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
  5. Odwróć skrzynkę bezpieczników i otwórz pokrywę.

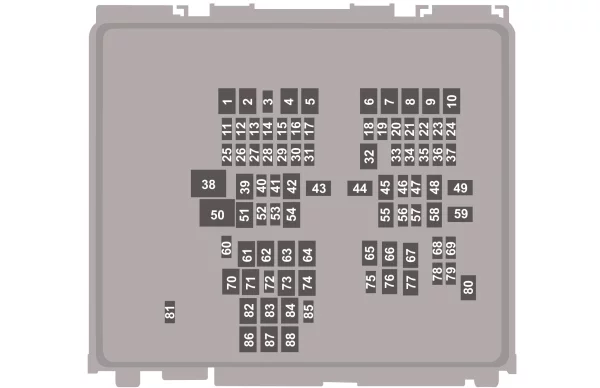

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 Nieużywany.
3 Nieużywany.
4 60 A Dodatkowe ogrzewanie (gaz).
5 40 A Dodatkowe ogrzewanie (gaz).
6 40 A Dodatkowe ogrzewanie (gaz).
7 Nieużywany.
8 Nieużywany.
9 Nieużywany.
10 30 A Rozrusznik.
11 15A Moduł sterujący układu napędowego.
12 15A Moduł sterujący układu napędowego.
13 15A Moduł sterujący układu napędowego.
14 15A Moduł sterujący układu napędowego.
15 Nieużywany.
16 Nieużywany.
17 Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 Nieużywany.
21 5 A Nie używany (zapas).
22 5 A Elektroniczny moduł sterujący akumulatora (hybrydowy pojazd elektryczny).
23 5 A Pierścień świetlny portu ładowania (pojazd hybrydowy typu plug-in).
24 20 A Wzmacniacz.
25 Nieużywany.
26 Nieużywany.
27 Nieużywany.
28 10 A Włącznik hamulca.
29 5 A Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
30 10 A Elektroniczna kontrola stabilności (gaz). Pompa oleju przekładniowego (pojazd hybrydowy z napędem elektrycznym).
31 5 A Elektroniczne wspomaganie kierownicy.
32 30 A Moduł kontroli nadwozia.
33 10 A Przednia kamera wspomagająca parkowanie. Tylna kamera. System informacji o martwym polu. Adaptacyjny tempomat.
34 10 A Nie używany (zapas).
35 15A Podgrzewana kierownica.
36 10 A Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
37 20 A Klakson.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 Nieużywany.
41 20 A Wzmacniacz.
42 30 A Elektrycznie sterowany fotel kierowcy.
43 50 A Elektryczna pompa wodna (hybrydowy pojazd elektryczny).
44 40 A Moduł do holowania przyczepy.
45 30 A Elektryczne siedzenie pasażera.
46 20 A Nie używany (zapas).
47 20 A Podgrzewane siedzenia.
48 40 A Zawory sterujące hamulcami przeciwblokującymi.
49 60 A Pompa sterowania hamulcami przeciwblokującymi.
50 60 A Wentylator chłodzący.
51 30 A Szyberdach.
52 5 A Przetwornica DC/DC (hybrydowy pojazd elektryczny).
53 10 A Moduł kontroli ładowania akumulatora (hybrydowy pojazd elektryczny).
54 Nieużywany.
55 Nieużywany.
56 Nieużywany.
57 10 A Złącze łącza danych.
58 40 A Pomocnicza skrzynka rozdzielcza zasilania (hybrydowy pojazd elektryczny).
59 40 A Moduł kontroli nadwozia.
60 5 A Inteligentna ładowarka USB.
61 20 A Punkt zasilania z tyłu ładunku.
62 Nieużywany.
63 30 A Nie używany (zapas).
64 30 A Elektryczna klapa bagażnika.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 5 A Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego (gaz).
69 15A Portowe wtryskiwacze paliwa.
70 20 A Gniazdo zasilania konsoli tylnej.
71 20 A Punkt zasilania pojemnika na media.
72 20 A Wycieraczka tylnej szyby.
73 Nieużywany.
74 30 A Silnik wycieraczek.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30 A Podgrzewane podświetlenie.
77 Nieużywany.
78 10 A Sprzęgło klimatyzacji.
79 Nieużywany.
80 20 A Pompa paliwowa.
81 20 A Pompka spryskiwacza tylnej szyby.
82 40 A Falownik.
83 Nieużywany.
84 40 A Moduł sterujący układu napędowego.
85 5 A Czujnik deszczu.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.
