W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape IV z lat: 2020, 2021, 2022.

Pod względem stylistycznym, Ford Espace (2020-2022) prezentuje dynamiczne i muskularne linie, które nadają mu sportowy charakter. Z przodu znajduje się charakterystyczna atrapa chłodnicy w kształcie trapezu, zintegrowana z agresywnie wyglądającymi reflektorami. Tylna część samochodu jest harmonijna i wyraźnie zarysowana, z dużymi i nowoczesnymi lampami LED.

Wnętrze Forda Espace zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kierowca i pasażerowie mają dostęp do wielu zaawansowanych systemów i technologii, takich jak nowoczesny system multimedialny z dużym dotykowym ekranem, system nawigacji, system audio wysokiej jakości, a także zaawansowane funkcje bezpieczeństwa i asystentów kierowcy.

Ford Espace (2020-2022) oferuje także szeroki wybór jednostek napędowych, w tym silniki benzynowe i diesla, z różnymi pojemnościami i mocą. Dzięki zaawansowanym technologiom i lekkiej konstrukcji, samochód zapewnia dynamiczną jazdę przy jednoczesnym oszczędzaniu paliwa.

Warto zaznaczyć, że Ford Espace (2020-2022) to samochód idealny dla rodzin i osób, które cenią sobie przestronność, komfort podróżowania oraz nowoczesne rozwiązania technologiczne. Dzięki inteligentnemu projektowi i zaawansowanym funkcjom, Ford Espace zapewnia wygodną i bezpieczną podróż dla wszystkich pasażerów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Focus III (2013) - schematy bezpieczników i przekaźników

Przedział pasażerski

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod schowkiem na rękawiczki (zdjąć spód).

Ford Escape IV (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Nieużywany (zapasowy).
2 5A Nieużywany (zapasowy).
3 10 A Nieużywany (zapasowy).
4 10 A Stacyjka.
5 20A Zamek.
Odblokować.
6 10 A 2020-2021: Szyberdach. Falownik prądu stałego.
2022: Szyberdach
7 30A Moduł drzwi pasażera.
8 5A Moduł sterujący wspomagania parkowania.
9 5A Lustro elektrochromatyczne.
Moduł przetwarzania obrazu A.
10 10 A Rozszerzony moduł mocy.
11 5A Elektryczna klapa załadowcza.
Moduł uruchamiający klapę bagażnika bez użycia rąk.
Moduł jednostki sterującej telematyki.
12 5A Moduł wyświetlacza przeziernego.
Przełącznik klawiatury bezkluczykowej.
13 15A Zamek drzwi kierowcy.
14 30A Moduł drzwi kierowcy.
15 15A Rozszerzony moduł mocy.
16 15A Nieużywany (zapasowy).
17 15A SYNC.
Moduł nadawczo-odbiorczy.
Zintegrowany panel sterowania.
18 7,5A Bezprzewodowy moduł ładowania akcesoriów.
19 7,5A Zestaw włączników reflektorów.
20 10 A Nieużywany (zapasowy).
21 7,5A Kontrola klimatu.
Moduł E-Shifter.
22 7,5A Klaster instrumentów.
Moduł bramy.
Moduł sterujący kolumny kierownicy.
23 20A Jednostka audio.
24 20A Nieużywany (zapasowy).
25 30A Elektryczne szyby.
Lusterka zewnętrzne.

Komora silnika

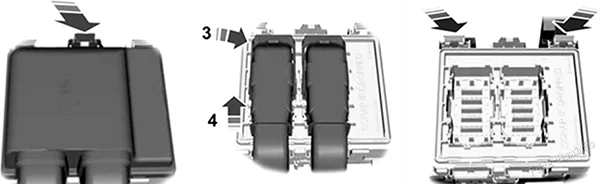

Dostęp do skrzynki bezpieczników pod maską

Ford Escape IV (2020-2022) - schematy bezpieczników i przekaźników

  1. Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
  2. Pociągnij dźwignię złącza do góry.
  3. Pociągnij złącze do góry, aby je wyjąć.
  4. Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
  5. Odwróć skrzynkę bezpieczników i otwórz pokrywę.
Zobacz także:  Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

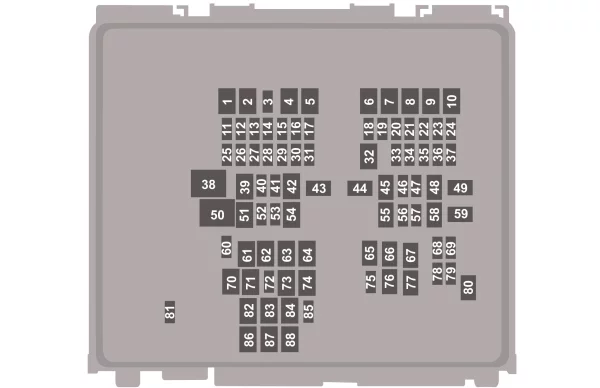

Ford Escape IV (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 Nieużywany.
3 Nieużywany.
4 60A Grzałka dodatkowa (benzyna).
5 40A Grzałka dodatkowa (benzyna).
6 40A Grzałka dodatkowa (benzyna).
7 Nieużywany.
8 Nieużywany.
9 Nieużywany.
10 30A Rozrusznik.
11 15A Moduł sterujący układu napędowego.
12 15A Moduł sterujący układu napędowego.
13 15A Moduł sterujący układu napędowego.
14 15A Moduł sterujący układu napędowego.
15 Nieużywany.
16 Nieużywany.
17 Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 Nieużywany.
21 5A 2020: Adaptacyjny tempomat.
22 5A Elektroniczny moduł sterujący akumulatora (hybrydowy).
23 5A Pierścień świetlny portu ładowania (hybrydowy).
24 20A Wzmacniacz.
25 Nieużywany.
26 Nieużywany.
27 Nieużywany.
28 10 A Wyłącznik hamulca.
29 5A Moduł sterujący układu napędowego (hybrydowy).
30 10 A Elektroniczna kontrola stabilności (benzyna).
Pompa oleju przekładniowego (hybrydowa).
31 5A Elektroniczne wspomaganie kierownicy.
32 30A Moduł sterujący nadwozia.
33 10 A Przednia kamera wspomagania parkowania.
Tylna kamera.
System informacji o martwym polu.
Siłownik zmiany biegów (2020).
Adaptacyjny tempomat (2021-2022).
34 10 A 2020: Poziomowanie reflektorów.
35 15A Podgrzewana kierownica.
36 10 A Moduł sterujący układu napędowego (hybrydowy).
37 20A Klakson.
38 40A Silnik dmuchawy.
39 Nieużywany.
40 15A Podgrzewane pióro wycieraczek.
41 20A Wzmacniacz.
42 30A Fotel kierowcy .
43 50A Elektryczna pompa wodna (hybrydowa).
44 40A Moduł holowniczy przyczepy.
45 30A Fotel pasażera .
46 20A 2020: Pompa oleju przekładniowego.
47 20A Podgrzewane siedzenia.
48 40A Zawory sterujące przeciwblokujące.
49 60A Pompa sterująca przeciwblokującego hamulca.
50 60A Wentylator chłodzący.
51 30A Szyberdach.
52 5A Przetwornica DC/DC (hybrydowa).
53 10 A Moduł kontroli ładowania akumulatora (hybrydowy).
54 Nieużywany.
55 Nieużywany.
56 Nieużywany.
57 10 A Złącze łącza danych.
58 40A Pomocnicza skrzynka rozdzielcza zasilania (hybrydowa).
59 40A Moduł sterujący nadwozia.
60 5A 2021-2022: Inteligentna ładowarka USB.
61 20A Tylny punkt zasilania ładunku.
62 Nieużywany.
63 Nieużywany.
64 30A Elektryczna klapa załadowcza.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 5A Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego (benzyna).
69 15A Portowe wtryskiwacze paliwa.
70 20A Gniazdo zasilania w tylnej konsoli.
71 20A Punkt zasilania pojemnika na media.
72 20A Wycieraczka tylnej szyby.
73 Nieużywany.
74 30A Silnik wycieraczek szyby przedniej.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30A Podgrzewane podświetlenie.
77 Nieużywany.
78 10 A Klimatyzacja holenderska.
79 10 A 2020: Spryskiwacz reflektorów.
80 20A Pompa paliwowa.
81 10 A Pompa spryskiwacza tylnej szyby.
82 40A 2020-2021: Falownik.
83 Nieużywany.
84 40A Moduł sterujący układu napędowego.
85 5A Czujnik deszczu.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.
