Ford Escort (1997-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escort z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003. Ford Escort to samochód kompaktowy produkowany przez firmę Ford w różnych wersjach i generacjach od 1968 roku do 2004 roku. Jest to jedna z najbardziej rozpoznawalnych i popularnych marek samochodów na świecie, […]

06/23/2023
Czas czytania: 3 minut
Ford Escort (1997-2003) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escort z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Ford Escort to samochód kompaktowy produkowany przez firmę Ford w różnych wersjach i generacjach od 1968 roku do 2004 roku. Jest to jedna z najbardziej rozpoznawalnych i popularnych marek samochodów na świecie, znana z niezawodności, oszczędności paliwa i praktyczności.

Pierwsza generacja Forda Escorta, która pojawiła się w latach 1968-1975, zdobyła popularność ze względu na swój atrakcyjny wygląd, ekonomiczne silniki i wygodne wnętrze. Samochód ten był dostępny w różnych wariantach nadwozia, takich jak sedan, kombi i coupé, co umożliwiało dostosowanie go do różnych potrzeb.

W kolejnych latach Ford Escort przechodził wiele zmian i modernizacji, dostosowując się do zmieniających się trendów rynkowych i oczekiwań klientów. Nowe generacje wprowadzały innowacje technologiczne, poprawiały wydajność silników, zwiększały bezpieczeństwo i komfort podróżowania.

Ford Escort zdobył również wiele sukcesów w sporcie samochodowym, zwłaszcza w rajdach. Wielokrotnie startując w rajdach WRC, samochody Ford Escort odnosiły znaczące zwycięstwa i zdobywały tytuły mistrzowskie, co przyczyniło się do wzmocnienia wizerunku marki Ford jako producenta sportowych samochodów.

Zobacz także:  Ford KA I (1997-2007) - schematy bezpieczników i przekaźników

Podsumowując, Ford Escort to legendarne auto, które zdobyło sobie miejsce w historii motoryzacji. Jego niezawodność, ekonomiczność i wszechstronność uczyniły go popularnym wyborem dla szerokiej grupy kierowców na całym świecie. Ford Escort jest symbolem nie tylko praktyczności i funkcjonalności, ale także osiągnięć sportowych i długotrwałego sukcesu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

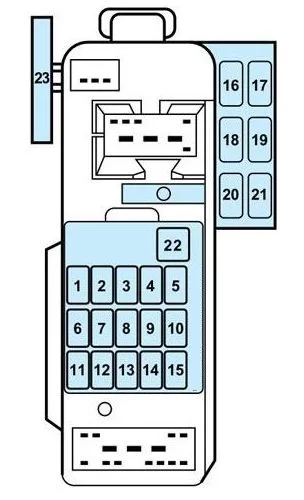

Skrzynka bezpieczników w przedziale pasażerskim

Ford Escort (1997-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Lampy stopu;

Blokada zmiany biegów.

20 ZX2:

Lampy stopu;

Presostat hamulca.

2 15 Oświetlenie zestawu wskaźników;

Lampka tablicy rejestracyjnej;

Lampy postojowe;

Boczne lampy obrysowe;

Lampy tylne (radio, oświetlenie klimatyzacji).

3 15 Szyberdach
4 10 Kontrola prędkości
5
6 30 Elektryczne zamki do drzwi
7 15 Klakson;

Blokada zmiany biegów (ZX2).

8 15 Klimatyzacjal

ABS,

9 10 Lampy cofania;

Blokada zmiany biegów;

Zestaw wskaźników;

Regulacja prędkości;

Kierunkowskazy;

Gong przypominający o stacyjce;

Przełącznik poziomu płynu chłodzącego silnik;

Odszranianie tylnej szyby.

10 20 Wycieraczki i spryskiwacze przedniej szyby;

Pprzekaźnik silnika dmuchawy.

11 10 Tylna wycieraczka i spryskiwacz
10 ZX2:

Światła do jazdy dziennej (DRL)

12 15 Światła awaryjne;

Kierunkowskazy.

13 10 Zegar;

Lampka oświetlenia wnętrza;

Lampka bagażnika;

Gong ostrzegawczy pasów bezpieczeństwa;

Zasilanie radia;

Sterowanie silnikiem;

Zdalny moduł zabezpieczenia przed kradzieżą (RAP);

Blokada zmiany biegów;

Lampki sufitowe;

System rozruchowy;

Zestaw wskaźników (ZX2).

14 15 Układ sterowania silnikiem;

Poduszka powietrzna (oprócz ZX2);

Czujnik TR (oprócz ZX2);

Elektroniczna automatyczna skrzynia biegów (ZX2);

Układ zapłonu (ZX2);

Moduł przekaźnika kontroli stałej (przekaźnik PCM (ZX2)).

15 5 Elektrycznie sterowane lusterka;

Radio;

Zdalny dostęp bezkluczykowy (RKE).

5 ZX2:

Lusterka zasilania;

Radio;

Zdalny moduł zabezpieczenia przed kradzieżą (RAP).

16 10 H02S;

Czujnik przepływu odprowadzenia par paliwa.

17
18 10 Światła do jazdy dziennej;

Światła przeciwmgielne.

19 15 Wzmacniacz dźwięku Premium;

Zmieniarka CD.

20 20 Zapalniczka
21 15 Radio (dźwięk premium)
10 Poduszki powietrzne
22 30 Okna elektryczne
23 30 Przekaźnik silnika dmuchawy

Skrzynka bezpieczników w komorze silnika

Ford Escort (1997-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Układ wtrysku paliwa;

Poduszki powietrzne;

Generator.

2 30 Odmrażacz tylnej szyby
3 100 Ogólna ochrona obwodu
4 40 Bezpieczniki przedziału pasażerskiego 1, 2, 6, 12, 13, 7
5 60 Układ przeciwblokujący (ABS)
6 40 Wentylator chłodzący
8
9 10 Diagnostyka pokładowa
10 20 Pompa paliwowa
11 10 Reflektory
20 Reflektory
12 10 Reflektory
20 Reflektory
Przekaźnik
7 Przekaźnik świateł przednich
