BMW i8 (2014-2021) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW i8 z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021,.
BMW i8 to supersamochód hybrydowy plug-in produkowany przez niemieckiego producenta samochodów BMW. Oto kilka kluczowych informacji na temat BMW i8:
- Hybrydowy napęd: BMW i8 jest wyposażony w zaawansowany system napędu hybrydowego plug-in, który łączy silnik spalinowy z silnikiem elektrycznym. Silnik spalinowy to trzycylindrowy silnik benzynowy o pojemności 1,5 litra, podczas gdy silnik elektryczny generuje moc na przednią oś. Kombinacja tych dwóch silników zapewnia wysoką wydajność i osiągi.
- Design: BMW i8 ma futurystyczną i aerodynamiczną sylwetkę, z charakterystycznymi skrzydłami z tyłu, płynnymi liniami i dynamicznym profilem. Jego agresywny wygląd przyciąga uwagę i wyróżnia go na drodze.
- Wydajność: BMW i8 oferuje imponujące osiągi. Kombinowana moc silników benzynowego i elektrycznego wynosi około 369 KM, co pozwala na dynamiczne przyspieszenie i szybką jazdę. Dzięki systemowi napędu na cztery koła samochód zapewnia doskonałą trakcję i stabilność na drodze.
- Technologie i innowacje: BMW i8 jest wyposażony w wiele zaawansowanych technologii, w tym systemy wspomagające jazdę, takie jak adaptacyjne zawieszenie, system nawigacji, system audio wysokiej klasy i wiele innych. Ponadto, samochód posiada również zaawansowany system zarządzania energią, który optymalizuje wydajność i zużycie energii.
- Ekonomiczność: Pomimo wysokich osiągów, BMW i8 jest również relatywnie ekonomiczne w zużyciu paliwa i emisji CO2, dzięki hybrydowemu napędowi. W trybie pełni elektrycznym może przejechać około 37 km (według europejskiego cyklu testowego), co pozwala na lokalne poruszanie się bezemisyjne.
BMW i8 jest flagowym modelem w gamie elektrycznych i hybrydowych samochodów marki BMW. Połączenie sportowego charakteru, zaawansowanych technologii i ekologicznego napędu sprawia, że BMW i8 jest unikalnym pojazdem, który zdobył uznanie zarówno za swoje osiągi, jak i swoją innowacyjność.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

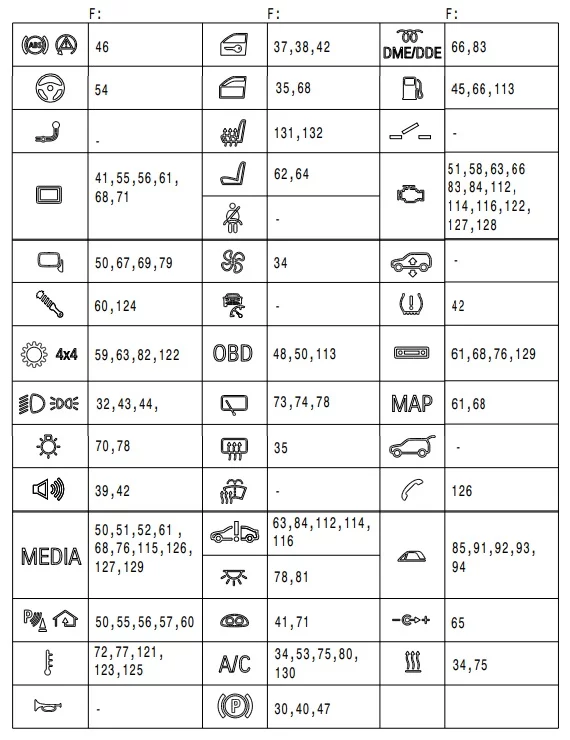

Numery bezpieczników powiązane ze znaczeniem bezpiecznika
Opis symboli można znaleźć tutaj:
| Numer | Symbol | Opis |
| 1 |  |
ABS (układ przeciwblokujący);
DSC (dynamiczna kontrola stabilności) |
| 2 |  |
Moduł sterujący funkcją kolumny kierownicy |
| 3 |  |
Moduł przyczepy, hak holowniczy |
| 4 |  |
Wyświetlacz przezierny (head-up) |
| 5 |  |
System START-STOP |
| 6 |  |
Lusterka elektryczne |
| 7 |  |
Układ zawieszenia pneumatycznego |
| 8 |  |
Skrzynia biegów;
DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów. |
| 9 |  |
Reflektory;
Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy. |
| 10 |  |
Moduł świetlny |
| 11 |  |
Zmieniarka CD;
Moduł bramki „CAN”. |
| 12 |  |
Alarm |
| 13 |
|
Czujniki parkowania;
HomeLink (otwieracz drzwi garażowych) |
| 14 |  |
Wentylator elektryczny |
| 15 |  |
Klakson |
| 16 |  |
Moduł drzwi;
Automatyczne miękkie zamykanie. |
| 17 |  |
Okna elektryczne |
| 18 |  |
Podgrzewane siedzenia |
| 19 |  |
Regulacja siedzenia |
| 20 |  |
Pasy bezpieczeństwa |
| 21 |  |
OBD |
| 22 |  |
Ogrzewanie;
Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby. |
| 23 |  |
Tempomat |
| 24 |  |
Przekaźnik tylnej wycieraczki |
| 25 |  |
Odmgławiacz tylnej szyby (ogrzewana szyba tylna) |
| 26 |  |
Podgrzewacz płynu do spryskiwaczy |
| 27 |  |
Wentylator |
| 28 |  |
Światła wewnętrzne |
| 29 |  |
Klaster instrumentów;
Licznik. |
| 30 |
|
System klimatyzacji |
| 31 | „DDE” | Cyfrowa elektronika Diesla (DDE) |
| 32 |  |
Przekaźnik pompy paliwa;
Sterowanie pompą paliwa. |
| 33 |  |
DME – cyfrowa elektronika silnika;
Zintegrowany moduł napięciowy – IVM. |
| 34 |  |
BDC (kontroler domeny nadwozia) |
| 35 |  |
Wzmacniacz HiFi;
Tuner telewizyjny; Moduł wideo. Radio. |
| 36 |  |
Kontrola ciśnienia w oponach RDV |
| 37 |  |
Spryskiwacze szyby przedniej |
| 38 |  |
System mycia reflektorów |
| 39 |  |
Szyberdach;
Szkło panoramiczne; Zamienny moduł górny. |
| 40 |  |
Telefon |
| 41 |  |
Zamienny moduł górny;
Przemienny przekaźnik. |
| 42 |  |
Zapalniczka przednia i tylna;
Gniazdo 12V; Gniazdo ładowania schowka (12V). |
| 43 |  |
Hamulec postojowy |
| 44 |  |
Zamek pokrywy bagażnika (tylnej klapy);
Automatyczne zamykanie tylnej klapy. |
| 45 |  |
Elektryczna tylna osłona przeciwsłoneczna |
| 46 |  |
Dynamiczny układ napędowy |
| 47 |  |
napęd na 4 koła |
| 48 |  |
Klimatyzacja |
| 49 |  |
Pomoc w prowadzeniu pojazdu |
| 50 |  |
System hybrydowy |
| 51 |  |
System dźwiękowy |
| 52 |  |
Elektrochromatyczne lusterko wsteczne |
| 53 |  |
Przekaźnik sprężarki zawieszenia pneumatycznego |

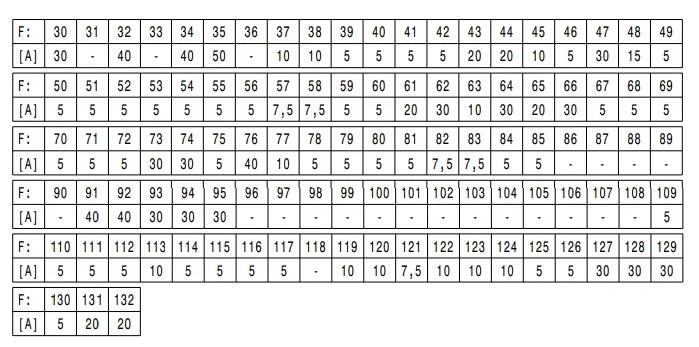

Ampery

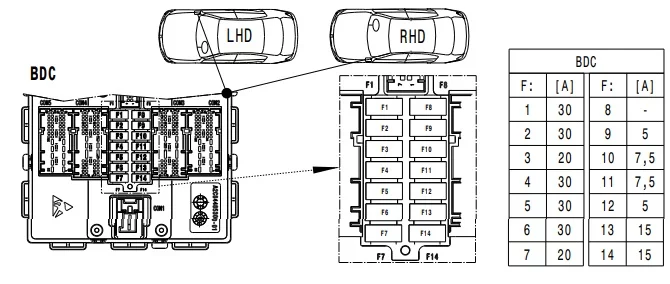

Moduł kontroli nadwozia (BDC)

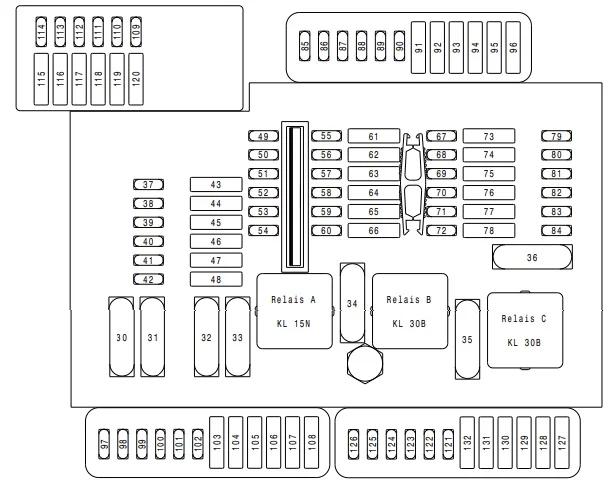

Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
- Zdejmij osłonę z prawego poszycia bocznego
- .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
