W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q8 z lat: 2023.
Audi Q8 to luksusowy SUV klasy premium, który zadebiutował na rynku w 2018 roku i jest produkowany do dziś. Model ten został stworzony na bazie platformy technicznej Audi Q7, ale w porównaniu z tym modelem ma bardziej sportowy charakter i bardziej agresywny wygląd.
Q8 jest oferowany z różnymi silnikami, w tym benzynowymi i dieslami, a także w wersji hybrydowej typu plug-in. Najmocniejszą jednostką benzynową jest silnik V8 o pojemności 4.0 litra i mocy 600 KM, a w przypadku silników wysokoprężnych – V6 o pojemności 3.0 litra i mocy od 231 do 456 KM.
Q8 jest wyposażony w wiele zaawansowanych systemów asystujących, takich jak systemy utrzymywania pasa ruchu, tempomatu adaptacyjnego czy asystenta zmiany pasa ruchu. Wnętrze pojazdu jest bardzo przestronne i komfortowe, oferując wiele luksusowych materiałów i wykończeń. Koffter ma pojemność około 600 litrów, a po złożeniu tylnych siedzeń – aż 1 755 litrów.
Audi Q8 posiada nowoczesny design, wyróżniający się agresywnymi liniami i dużymi, charakterystycznymi dla marki Audi, reflektorami. Samochód wyposażony jest również w innowacyjny system multimedialny MMI Touch Response, który pozwala sterować wieloma funkcjami auta poprzez dotykowe ekrany. Dodatkowo, w samochodzie zastosowano wiele nowych technologii, takich jak elektrycznie sterowane drzwi czy inteligentne systemy oświetlenia.
Audi Q8 cieszy się dużą popularnością wśród klientów, którzy szukają luksusowego i sportowego SUV-a z zaawansowanymi technologicznie rozwiązaniami.
Przedział pasażerski

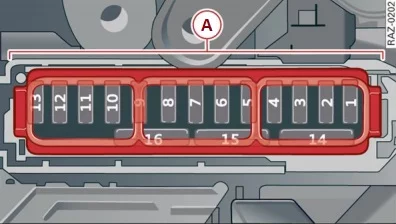

W kabinie znajdują się dwie skrzynki bezpieczników – z przodu po lewej stronie kokpitu oraz w przestrzeni na nogi kierowcy.
| Numer | Opis |
|---|---|
| A2 | Phonebox Audi, antena dachowa |
| A3 | System kontroli klimatu, system zapachowy |
| A4 | Wyświetlacz przezierny (head-up) |
| A5 | Porty USB z funkcją ładowania |
| A7 | Blokada kolumny kierownicy |
| A8 | Wyświetlacz górny/dolny |
| A9 | Klaster instrumentów |
| A10 | Odtwarzacz CD/DVD |
| A11 | Włącznik światła, panele przełączników |
| A12 | Elektronika kolumny kierownicy |
| A13 | Kontrola głośności |
| A14 | Moduł sterujący systemu MMI Infotainment |
| A15 | Regulacja kolumny kierownicy |
| A16 | Ogrzewanie kierownicy |

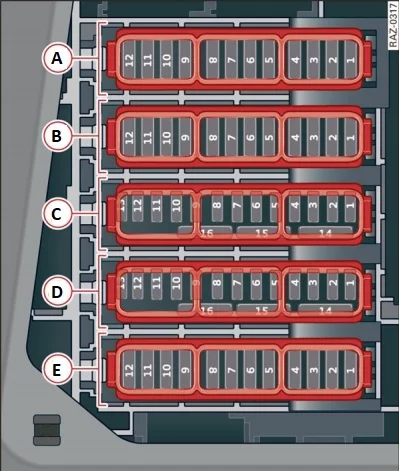

Panel bezpieczników w przestrzeni na nogi kierowcy

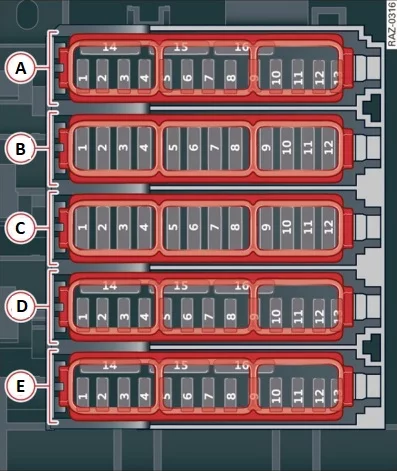

Wersja 1
Wersja 2
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A1 | Ogrzewanie katalizatora, regulacja wałka rozrządu |
| A2 | Czujnik masowego przepływu powietrza, podgrzewane sondy lambda |
| A3 | Ogrzewanie silnika, wtryskiwacze paliwa, klapy wydechowe |
| A4 | Pompa ciepłej wody, drzwi wydechowe, czujnik NOX, czujnik cząstek stałych, czujnik biodiesla |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika |
| A7 | Podgrzewana sonda lambda, czujnik masowego przepływu powietrza |
| A8 | Pompa wysokiego ciśnienia, mocowanie silnika |
| A9 | Elementy silnika, przekaźnik silnika |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | 48 – woltowa pompa płynu chłodzącego, 48 – woltowy rozrusznik, 12 – woltowy rozrusznik |
| A12 | Zawory silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | Podgrzewane czujniki tlenu |
| A16 | Pompa paliwowa |
| Panel bezpieczników B | |
| B1 | Cewki zapłonowe |
| B3 | Ogrzewanie wysokonapięciowe |
| B4 | Sprężarka elektryczna |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący układu spryskiwaczy przedniej szyby |
| B7 | Tablica przyrządów |
| B8 | Dmuchawa świeżego powietrza systemu klimatyzacji |
| B9 | Moduł sterujący systemów wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | Uruchomienie silnika, elektryczne sprzęgło napędu |
| Panel bezpieczników C | |
| C1 | Ogrzewanie przedniego siedzenia |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych przednich drzwi |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C9 | Elektronika prawego reflektora |
| C10 | Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| C11 | Moduł sterujący lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D | |
| D1 | Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel sterowania klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| D2 | Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą |
| D3 | Siłownik dźwięku / strojenie dźwięku wydechu |
| D4 | Zawór chłodzenia płynu przekładniowego |
| D5 | Rozruch silnika, napęd elektryczny |
| D8 | Asystent noktowizora, aktywna stabilizacja przechyłów |
| D9 | Adaptacyjny asystent tempomatu, czujniki przedniego koła |
| D10 | Dźwięk zewnętrzny |
| D11 | Asystent skrzyżowań, systemy wspomagające kierowcę |
| D13 | Lewy reflektor |
| D15 | Wejście USB |
| Panel bezpieczników E | |
| E1 | System alarmowy antywłamaniowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przednich siedzeń, podparcie lędźwi |
| E 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Moduł sterujący bramy (diagnostyka) |
| E8 | Moduł sterujący elektroniką dachową |
| E9 | Elektroniczny System Poboru Opłat (ETC) |
| E10 | Moduł sterujący poduszek powietrznych |
| E11 | Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| E12 | Złącze diagnostyczne, czujnik światła/deszczu |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych przednich drzwi |
| E15 | Sprężarka układu klimatyzacji |
| E16 | Zbiornik ciśnieniowy układu hamulcowego |

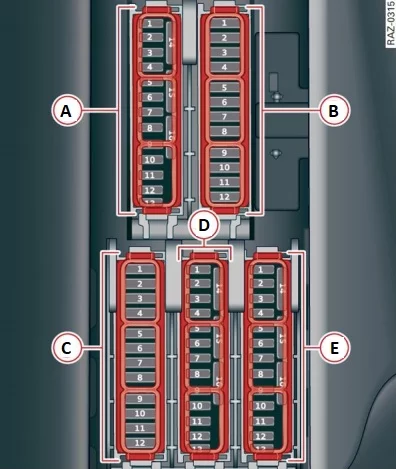

Skrzynka bezpieczników w bagażniku
Znajduje się pod osłoną po lewej stronie bagażnika.
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A1 | Ogrzewanie wysokonapięciowe, termozarządzanie |
| A5 | Zawieszenie pneumatyczne/tłumienie |
| A6 | Automatyczna skrzynia biegów |
| A7 | Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją z tyłu |
| A9 | Centralny zamek, lewe tylne światło |
| A10 | Napinacz pasa przedniego po stronie kierowcy |
| A11 | Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona bagażnika |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin, siłownik dźwięku |
| B4 | Tylny panel sterowania układu klimatyzacji |
| B5 | Lampka prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwalnianie zaczepu przyczepy |
| B8 | Lewe światło zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Oczyszczanie spalin |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Phone-box Audi |
| C3 | Prawe podparcie lędźwiowe |
| C4 | Asysta boczna |
| C6 | System monitorowania ciśnienia opon |
| C7 | Antena zewnętrzna |
| C8 | Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa |
| C10 | Tuner TV, moduł wymiany danych i sterowania telematyki |
| C11 | Wygodny moduł kontroli dostępu i autoryzacji startu |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Moduł sterujący systemu komfortu, prawe światło tylne |
| C15 | Napinacz tylnego pasa bezpieczeństwa po stronie pasażera |
| C16 | Napinacz przedniego pasa po stronie pasażera |
| Panel bezpieczników D | |
| D1 | Aktywna stabilizacja przechyłów |
| D2 | Akumulator wysokonapięciowy |
| D3 | Pompa płynu chłodzącego akumulatora wysokiego napięcia |
| D4 | Moduł sterujący energoelektroniki |
| D5 | Wzmacniacz hamulca |
| D6 | Przetwornica napięcia |
| D7 | Uruchomienie silnika |
| D8 | Sprężarka układu klimatyzacji |
| D9 | Pomocniczy moduł sterujący akumulatorem |
| D10 | Akumulator wysokonapięciowy |
| D11 | System ładowania |
| D12 | Odbiornik radiowy dodatkowego ogrzewania i klimatyzacji |
| D14 | Zarządzanie ciepłem, pompy chłodziwa |
| D15 | Moduł sterujący Thermomanagement |
| Panel bezpieczników E | |
| E7 | Ogrzewanie przednich siedzeń |
| E9 | Oczyszczanie spalin |
| E10 | Ogrzewanie tylnych siedzeń, sterowanie tylnym układem klimatyzacji |
| E12 | Oczyszczanie spalin |
