W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B8, 8K) z lat: 2010.

Audi A4 B8 z rocznika 2010 to model samochodu, który należał do drugiej fazy produkcji tej generacji. Samochód ten nie różnił się znacząco od wcześniejszych modeli A4 B8, jednak w ciągu kilku lat produkcyjnych wprowadzono pewne ulepszenia i modyfikacje.

Wersja z 2010 roku była dostępna w kilku wariantach nadwozia, w tym sedan, kombi (Avant) i cabriolet. Wszystkie wersje charakteryzowały się nowoczesnym designem, wyraźnie zarysowanymi liniami i kanciastymi kształtami, które nadawały samochodowi bardziej sportowy charakter. Audi A4 B8 z 2010 roku oferowało przestronne i komfortowe wnętrze, z bogatym wyposażeniem, takim jak nawigacja GPS, system audio z Bluetooth, systemy bezpieczeństwa, a także opcjonalne skórzane wykończenie.

W 2010 roku wprowadzono kilka zmian w ofercie silników. Audi A4 B8 z 2010 roku było dostępne z kilkoma benzynowymi i wysokoprężnymi jednostkami napędowymi, o mocy od 120 do 333 KM. Wszystkie wersje były dostępne z sześciobiegową skrzynią manualną lub automatyczną skrzynią biegów, a także z napędem na przednie lub wszystkie koła (Quattro).

W porównaniu do wcześniejszych modeli, Audi A4 B8 z 2010 roku oferowało poprawione osiągi i lepszą dynamikę jazdy. Samochód był bardziej ekonomiczny, oferując lepszą sprawność paliwową, a także wyższy poziom bezpieczeństwa i komfortu.

Zobacz także:  Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

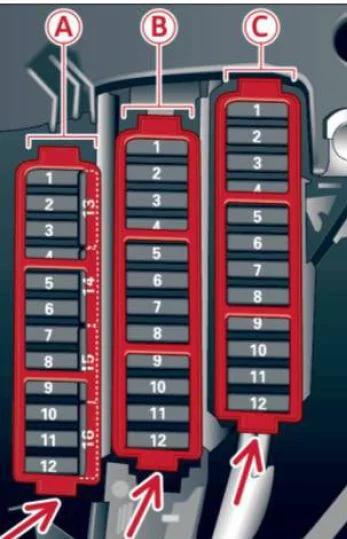

Skrzynki bezpieczników tablicy rozdzielczej

Są dwa bloki – po prawej i lewej stronie deski rozdzielczej.



Przyporządkowanie bezpieczników w tablicy rozdzielczej po stronie kierowcy

Audi A4 i S4 (B8, 8K) (2010) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Czarny panel A
1 Dynamiczne kierowanie 5
2
3 HomeLink 5
4
5 Kontrola klimatu 5
6 Regulacja zasięgu prawego reflektora 5
7 Regulacja zasięgu lewego reflektora 5
8 Moduł sterujący układu elektrycznego pojazdu 1 5
9 Adaptacyjny tempomat 5
10 Bramka CAN 5
11 Dysze płynu do spryskiwaczy nagrzewnicy 5
12 Kontrola klimatu 5
13 Przygotowanie telefonu komórkowego 5
14 Poduszka powietrzna 5
15 Terminal 15 25
16 Zacisk 15 silnika 40
Brązowy panel B
1 Automatyczne przyciemnianie wewnętrznego lusterka wstecznego 5
2 Czujnik sprzęgła 5
3 Pompa paliwowa benzyny 25
4 Pomocnicza pompa wody 3,2 l FSI 5
5 Ogrzewanie siedzenia lewego z/bez ogrzewania siedzenia 15 / 30
6 Elektroniczny program stabilizacji 10
7 Klakson 25
8 Silnik regulatora szyby lewych drzwi 30
9 Silnik wycieraczek 30
10 Elektroniczny program stabilizacji 25
11 Drzwi lewe 15
12 Czujnik deszczu i światła 5
Czerwony panel
1
2
3 Podparcie lędźwi 10
4 Dynamiczne kierowanie 35
5 Klimatyzowany uchwyt na kubek 5
6 Moduł sterujący układu elektrycznego pojazdu 1 35
7 Moduł sterujący układu elektrycznego pojazdu 1 20
8 Moduł sterujący układu elektrycznego pojazdu 1 30
9 Panoramiczny szyberdach 20
10 Moduł sterujący układu elektrycznego pojazdu 1 30
11 Panoramiczny klosz szyberdachu 20
12 Wygodna elektronika 5

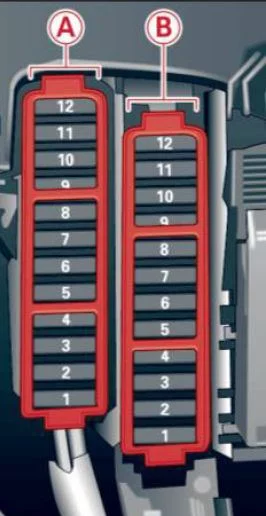

Przyporządkowanie bezpieczników w tablicy rozdzielczej po stronie pasażera

Zobacz także:  Audi TT RS (2021) - schematy bezpieczników i przekaźników

Audi A4 i S4 (B8, 8K) (2010) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Czarny przewoźnik
1
2
3
4
5 Moduł przełącznika kolumny kierownicy 5
6 Elektroniczny program stabilizacji 5
7 Złącze diagnostyczne zacisku 15 5
8 Gateway 5
9
10
11
12
Brązowy panel
1 Napęd CD 5
2 Moduł przełącznika wyboru napędu Audi 5
3 MMI/radio 5 / 20
4 Klaster instrumentów 5
5 Gateway 5
6 Blokada zapłonu 5
7 Obrotowy włącznik światła 5
8 Dmuchawa układu klimatyzacji 40
9 Blokada kolumny kierownicy 5
10 Kontrola klimatu 10
11 Złącze diagnostyczne zacisku 30 10
12 Moduł przełącznika kolumny kierownicy 5

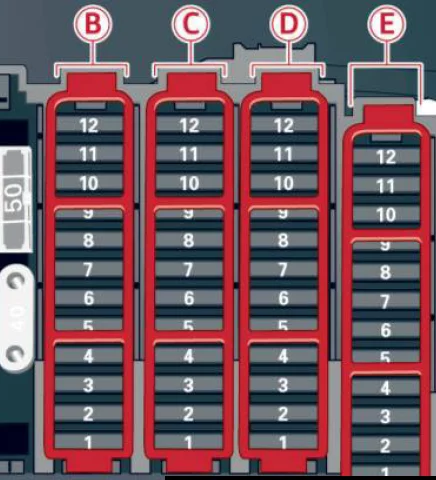

Bagażnik

Znajduje się po prawej stronie bagażnika, za panelem ozdobnym.

Audi A4 i S4 (B8, 8K) (2010) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Czarny panel B
1 Moduł sterujący pokrywy bagażnika (Avant) 30
2 Moduł sterowania przyczepy 15
3 Moduł sterowania przyczepy 20
4 Moduł sterowania przyczepy 20
5 Elektromechaniczny hamulec postojowy 5
6 Elektroniczna kontrola tłumienia 15
7 Elektromechaniczny hamulec postojowy 30
8 Moduł sterujący układu elektrycznego pojazdu 2 30
9 Quattro Sport 35
10 Moduł sterujący układu elektrycznego pojazdu 2 30
11 Moduł sterujący układu elektrycznego pojazdu 2 20
12 Zacisk 30 5
Brązowy panel C
1 Moduł sterujący pokrywą bagażnika 30
2 Ogrzewanie prawego przedniego fotela 15
3 Ścieżka przetwornika DC DC 1 40
4 Ścieżka przetwornika DC DC 2 40
5 Gniazdo elektryczne 30
6
7 Elektromechaniczny hamulec postojowy 30
8 Ogrzewanie tylnych siedzeń 30
9 Moduł sterowania drzwiami po stronie pasażera 30
10
11 Moduł sterujący drzwiami po stronie pasażera 15
12
Czerwony panel D
1 Wyjście tylnej konsoli środkowej 15
2 Wylot przedniej konsoli środkowej 15
3 Wylot bagażnika 15
4 Zapalniczka 15
5 V6 FSI 5
6 Dostawa rozrywki dla tylnych siedzeń 5
7 System parkowania 7,5
8 Tylna wycieraczka (Avant) 15
9 Przełącznik elektromechanicznego hamulca postojowego 5
10 Asystent boczny Audi 5
11 Ogrzewanie tylnych siedzeń 5
12 Terminal 15 modułów sterujących 5
Czarny panel E
1
2
3 Wzmacniacz DSP, radio 30 / 20
4 MMI 7,5
5 Przygotowanie radia/nawigacji/telefonu komórkowego 7,5
6 Tylna kamera 5
7
8
9
10
11
12
