W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2019.
Volvo XC90 (2019) to kontynuacja drugiej generacji tego luksusowego SUV-a, który pozostawał wierny filozofii marki Volvo, skupiającej się na bezpieczeństwie, komforcie, nowoczesnych technologiach i dbałości o środowisko naturalne. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2019:
- Design: XC90 (2019) zachowało charakterystyczny i elegancki design, który wprowadzono wcześniej. Wyróżniało się szerokim grillem, smukłymi reflektorami „Thors Hammer” i precyzyjnymi detalami, które nadawały mu wyjątkowy wygląd.
- Wnętrze: Wnętrze XC90 (2019) nadal oferowało luksusową przestrzeń, mogąc pomieścić siedem pasażerów w trzech rzędach siedzeń. Materiały wykończeniowe były najwyższej jakości, a wyposażenie wnętrza dopracowane w każdym detalu.
- Technologia: Model ten nadal oferował zaawansowane technologie, w tym system Sensus Connect z dużym ekranem dotykowym, obsługującym nawigację, rozrywkę i wiele innych funkcji. Systemy bezpieczeństwa i wsparcia kierowcy, takie jak Pilot Assist, były dostępne, aby zwiększyć bezpieczeństwo jazdy.
- Silniki: XC90 (2019) był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi, dieslami i wariantem hybrydowym typu plug-in Twin Engine. Dzięki temu klienci mieli możliwość wyboru wariantu napędu, który najlepiej odpowiadał ich potrzebom.
- Ekologia: Volvo kontynuowało swoje zaangażowanie w ekologię, starając się ograniczyć emisję spalin i wprowadzać innowacyjne rozwiązania związane z efektywnością energetyczną i zrównoważonym rozwojem.
- Popularność: XC90 (2019) nadal cieszyło się dużą popularnością w segmencie luksusowych SUV-ów. Klienci doceniali jego luksusowy charakter, zaawansowane technologie i bezpieczeństwo, które stanowiły główne atuty tego modelu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.
| 1 | Komora silnika |
| 2 | Pod schowkiem podręcznym |
| 3 | Przestrzeń bagażowa |

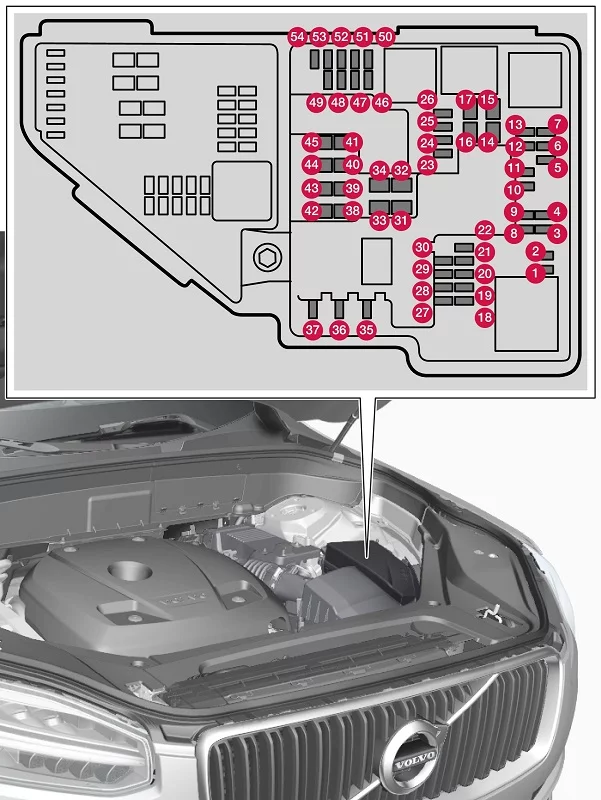

Bezpieczniki w komorze silnika
Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.
Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników.
- Bezpieczniki 1-13, 18-30, 35-37 i 46-54 są typu „Micro”.
- Bezpieczniki 14-17, 31-34 i 38-45 są typu „MCase” i powinny być wymieniane w stacji obsługi
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy) | 15 |
| 5 | Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, sonda lambda, środkowa (silnik benzynowy), sonda lambda, tylna (silnik wysokoprężny) | 15 |
| 6 | Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny) | 7,5 |
| 7 | Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy) | 20 |
| 8 | Moduł sterujący silnika (ECM) | 5 |
| 9 | – | – |
| 10 | Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny) | 10 |
| 11 | Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny) | 5 |
| 12 | – | – |
| 13 | Moduł sterujący silnika (ECM) | 20 |
| 14 | Rozrusznik | 40 |
| 15 | Rozrusznik | Bocznik |
| 16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | Gniazdo elektryczne 12 V w konsoli między fotelami, przód | 15 |
| 25 | Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń | 15 |
| 26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 |
| 27 | – | – |
| 28 | Lewy reflektor, niektóre wersje świateł LED | 15 |
| 29 | Prawy reflektor, niektóre wersje świateł LED | 15 |
| 30 | – | – |
| 31 | Ogrzewanie przedniej szyby lewa strona | Bocznik |
| 32 | Ogrzewanie przedniej szyby lewa strona | 40 |
| 33 | Spryskiwacze reflektorów | 25 |
| 34 | Spryskiwacze przedniej szyby | 25 |
| 35 | Moduł sterujący skrzyni biegów | 15 |
| 36 | Sygnał dźwiękowy | 20 |
| 37 | Syrena alarmu | 5 |
| 38 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) | 40 |
| 39 | Wycieraczki szyby przedniej | 30 |
| 40 | Spryskiwacz tylnej szyby | 25 |
| 41 | Ogrzewanie przedniej szyby prawa strona | 40 |
| 42 | Nagrzewnica postojowa | 20 |
| 43 | Jednostka sterująca układu hamulcowego (pompa ABS) | 40 |
| 44 | – | – |
| 45 | Ogrzewanie przedniej szyby prawa strona | Bocznik |
| 46 | Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego | 5 |
| 47 | – | – |
| 48 | Reflektor prawy | 7,5 |
| Prawy reflektor, niektóre wersje świateł LED | 15 | |
| 49 | Blokada antyalkoholowa | 5 |
| 50 | – | – |
| 51 | Jednostka sterująca włączeniem akumulatora | 5 |
| 52 | Poduszki powietrzne | 5 |
| 53 | Reflektor lewy | 7,5 |
| Lewy reflektor, niektóre wersje świateł LED | 15 | |
| 54 | Czujnik pedału przyspieszenia | 5 |

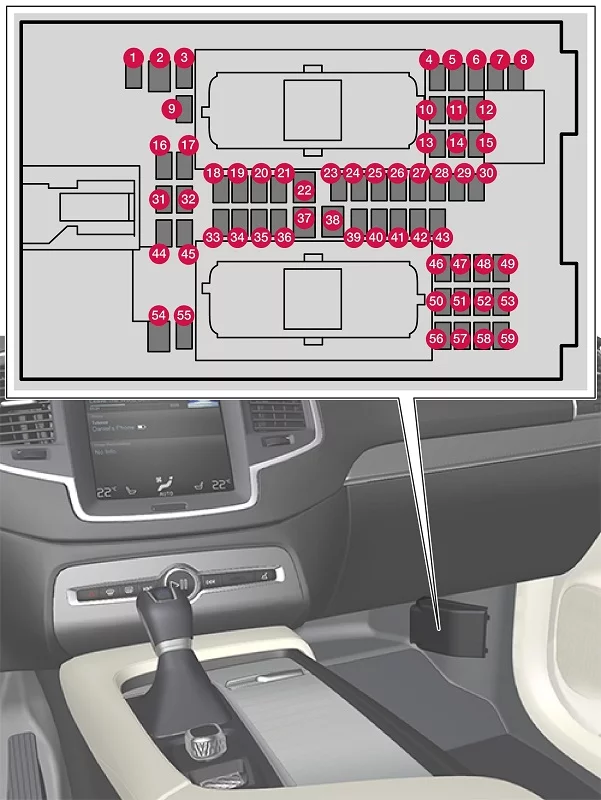

Bezpieczniki pod schowkiem podręcznym
Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.
Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.
- Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
- Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | – | – |
| 2 | Gniazdo elektryczne w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń | 30 |
| 3 | – | – |
| 4 | Czujnik ruchu | 5 |
| 5 | Odtwarzacz multimedialny | 5 |
| 6 | Wyświetlacz kierowcy | 5 |
| 7 | Klawiatura w konsoli środkowej | 5 |
| 8 | Czujnik nasłonecznienia | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Moduł elektroniczny kierownicy | 5 |
| 12 | Moduł pokrętła rozruchu i włącznika hamulca postojowego | 5 |
| 13 | Moduł elektroniczny podgrzewanej kierownicy | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Moduł sterujący układu klimatyzacji | 10 |
| 19 | Blokada kierownicy | 7,5 |
| 20 | Gniazdo diagnostyczne OBDII | 10 |
| 21 | Wyświetlacz centralny | 5 |
| 22 | Moduł wentylatora układu klimatyzacji, przedni | 40 |
| 23 | Koncentrator USB | 5 |
| 24 | Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach, lewy/prawy moduł wentylatora układu klimatyzacji | 7,5 |
| 25 | Moduł sterujący funkcji wsparcia kierowcy | 5 |
| 26 | Panoramiczne okno dachowe z roletą przeciwsłoneczną | 20 |
| 27 | Wyświetlacz przezierny na szybie przedniej | 5 |
| 28 | Wyłącznik oświetlenia kabiny | 5 |
| 29 | – | – |
| 30 | Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Moduł drzwi w prawych drzwiach tylnych | 20 |
| 34 | Bezpieczniki w przestrzeni bagażowej | 10 |
| 35 | Moduł sterujący obsługujący połączenie samochodu z Internetem, moduł sterujący systemu Volvo On Call | 5 |
| 36 | Moduł drzwi w lewych drzwiach tylnych | |
| 37 | Urządzenie audio (wzmacniacz) | 40 |
| 38 | Moduł wentylatora układu klimatyzacji, tylny | 40 |
| 39 | Moduł anteny wielozakresowej | 5 |
| 40 | Moduły funkcji komfortowych (masażu) przednich siedzeń | 5 |
| 41 | Blokada antyalkoholowa | 5 |
| 42 | Wycieraczka tylnej szyby | 15 |
| 43 | Moduł sterujący pompy paliwowej | 20 |
| 44 | – | – |
| 45 | – | – |
| 46 | Podgrzewanie fotela kierowcy | 15 |
| 47 | Podgrzewanie przedniego fotela pasażera | 15 |
| 48 | Pompa płynu chłodzącego | 7,5 |
| 49 | – | – |
| 50 | Moduł drzwi w lewych drzwiach przednich | 20 |
| 51 | Moduł sterujący zawieszenia (aktywnego) | 20 |
| 52 | – | – |
| 53 | Moduł sterujący systemu Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Moduł drzwi w prawych drzwiach przednich | 20 |
| 57 | – | – |
| 58 | TV (niektóre rynki) | 5 |
| 59 | Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 | 15 |

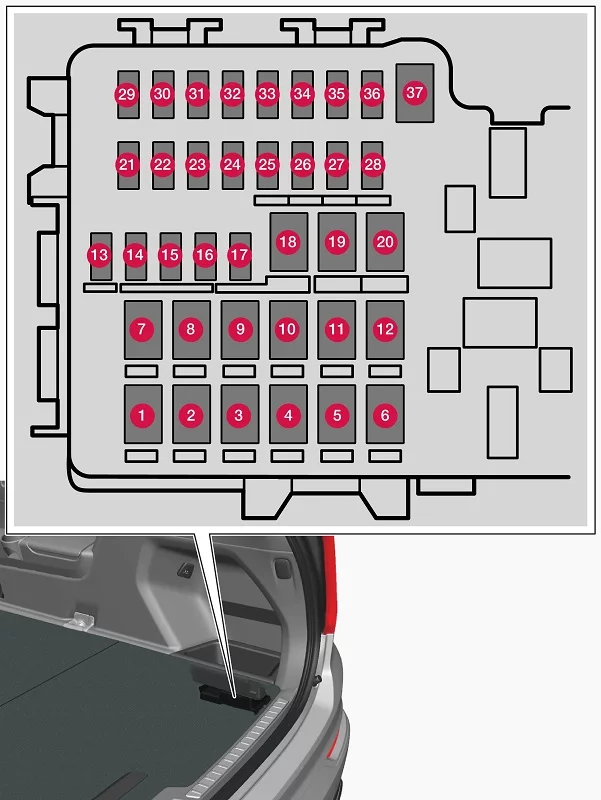

Bezpieczniki w komorze bagażnika
Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.
Centralka elektryczna znajduje się pod schowkiem po prawej stronie.
- Bezpieczniki 13-17 i 21-36 są typu „Micro”.
- Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Ogrzewanie szyby tylnej | 30 |
| 2 | – | – |
| 3 | Sprężarka zawieszenia pneumatycznego | 40 |
| 4 | Dodatkowe nagrzewnice elektryczne, z prawej strony z tyłu | 30 |
| 5 | – | – |
| 6 | Dodatkowe nagrzewnice elektryczne, z lewej strony z tyłu | 30 |
| 7 | Przedni fotel pasażera z elektryczną regulacją
Moduł drzwi w prawych drzwiach tylnych |
20 |
| 8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 |
| 9 | Drzwi bagażnika sterowane elektrycznie | 25 |
| 10 | Przedni fotel pasażera z elektryczną regulacją
Moduł drzwi w prawych drzwiach przednich |
20 |
| 11 | Moduł sterujący haka holowniczego | 40 |
| 12 | Moduł napinacza pasa bezpieczeństwa, prawa strona | 40 |
| 13 | Wewnętrzne cewki przekaźników | 5 |
| 14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 |
| 15 | Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanych drzwi bagażnika) | 5 |
| 16 | Blokada antyalkoholowa, koncentrator USB/gniazdo akcesoriów | 5 |
| 17 | Moduł opuszczania oparć siedzeń trzeciego rządu | 20 |
| 18 | Moduł sterujący haka holowniczego | 25 |
| Moduł akcesoriów | 40 | |
| 19 | Elektrycznie regulowany fotel kierowcy | 20 |
| 20 | Moduł napinacza pasa bezpieczeństwa, lewa strona | 40 |
| 21 | Kamera parkowania | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa | 5 |
| 27 | – | – |
| 28 | Ogrzewanie fotela, lewego tylnego | 15 |
| 29 | – | – |
| 30 | Blind Spot Information (BLIS): Moduł sterujący, zewnętrzny sygnał cofania | 5 |
| 31 | – | – |
| 32 | Moduły napinaczy pasów bezpieczeństwa | 5 |
| 33 | Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) | 5 |
| 34 | – | – |
| 35 | Moduł sterujący All Wheel Drive (AWD) | 15 |
| 36 | Ogrzewanie fotela, prawego tylnego | 15 |
| 37 | – | – |
