Volvo XC90 (2017) – schematy bezpieczników i przekaźników
Rocznik 2017
Zaktualizowano 8.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2017.
Volvo XC90 (2017) kontynuowało drugą generację tego luksusowego SUV-a, będąc rocznikiem z pewnymi aktualizacjami i ewolucją modelu wprowadzonymi w roku 2016. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2017:
- Design: XC90 (2017) zachowało nowoczesny i elegancki design, który został wprowadzony w poprzednim roku. Charakteryzowało się szerokim grill’em, smukłymi reflektorami „Thors Hammer” i innymi detalami, które stały się charakterystycznym znakiem rozpoznawczym marki Volvo.
- Wnętrze: Wnętrze XC90 (2017) nadal oferowało luksus i komfort na najwyższym poziomie. Kabina była przestronna i doskonale wyposażona, z wykorzystaniem wysokiej jakości materiałów wykończeniowych i wyrafinowanego wzornictwa.
- Technologia: Model ten nadal oferował zaawansowane technologie, w tym system Sensus Connect z dużym ekranem dotykowym, obsługującym nawigację, rozrywkę i inne funkcje. Systemy bezpieczeństwa i wsparcia kierowcy były również dostępne, w tym systemy takie jak Pilot Assist i City Safety.
- Silniki: XC90 (2017) był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi, dieslami i wariantem hybrydowym typu plug-in Twin Engine. Ten ostatni zapewniał oszczędność paliwa i niższe emisje CO2.
- Ekologia: Volvo kontynuowało swoje zaangażowanie w ekologię, starając się ograniczyć emisję spalin i wprowadzając innowacyjne rozwiązania związane z efektywnością energetyczną.
- Popularność: XC90 (2017) nadal cieszyło się popularnością w segmencie luksusowych SUV-ów, przyciągając klientów, którzy doceniali elegancję, komfort i zaawansowane technologie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

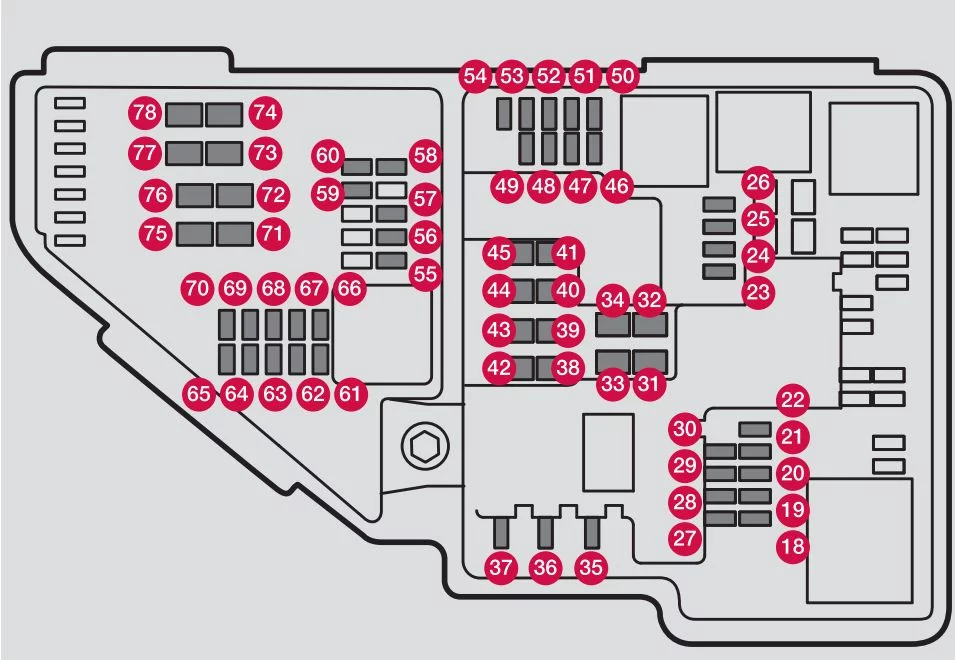

Bezpieczniki w komorze silnika
| Numer | Opis | Ampery [A] |
| 18 | — | — |
| 19 | – | – |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | Gniazdo USB z przodu* | 5 |
| 24 | Gniazdo 12 V w konsoli na przednim tunelu | 15 |
| 25 | Gniazdo 12 V z tyłu konsoli między fotelami Gniazdo 12 V w konsoli między tylnymi siedzeniami | 15 |
| 26 | Gniazdo 12 V w bagażniku | 15 |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | Ogrzewana przednia szyba* po stronie kierowcy | Bocznica |
| 32 | Ogrzewana przednia szyba* po stronie kierowcy | 40 |
| 33 | Spryskiwacze reflektorów* | 25 |
| 34 | Spryskiwacz szyby przedniej | 25 |
| 35 | — | — |
| 36 | Klakson | 20 |
| 37 | Syrena alarmowa | 5 |
| 38 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) | 40 |
| 39 | Wycieraczki | 30 |
| 40 | Spryskiwacz tylnej szyby | 25 |
| 41 | Ogrzewana przednia szyba* po stronie pasażera | 40 |
| 42 | — | — |
| 43 | Moduł sterujący układu hamulcowego (pompa ABS) | 40 |
| 44 | — | — |
| 45 | Ogrzewana przednia szyba* po stronie pasażera | Bocznica |
| 46 | Zasilanie po włączeniu zapłonu do: modułu sterującego silnika, elementów skrzyni biegów, elektrycznego wspomagania kierownicy, centralnego modułu elektrycznego; Moduł sterujący układu hamulcowego | 5 |
| 47 | — | — |
| 48 | Reflektor po stronie pasażera | 7,5 |
| 49 | — | — |
| 50 | — | — |
| 51 | Moduł kontroli podłączenia akumulatora | 5 |
| 52 | poduszki powietrzne; Czujnik masy pasażera (OWS) | 5 |
| 53 | Reflektor po stronie kierowcy | 7,5 |
| 54 | Czujnik pedału przyspieszenia | 5 |
| 55 | Moduł sterujący skrzynią biegów | 15 |
| 56 | Moduł sterujący silnika | 5 |
| 57 | — | — |
| 58 | — | — |
| 59 | — | — |
| 60 | — | — |
| 61 | Moduł sterujący silnika; Uruchamiacz; Zawór turbosprężarki | 20 |
| 62 | solenoidy; Zawory; Termostat układu chłodzenia silnika | 10 |
| 63 | regulatory próżni; Zawór | 7,5 |
| 64 | Moduł sterujący migawką spojlera; Moduł sterujący roletami grzejnika; Wykrywanie wycieku paliwa | 5 |
| 65 | — | — |
| 66 | Podgrzewane sondy lambda (przód i tył) | 15 |
| 67 | Elektrozawór pompy oleju; sprzęgło magnetyczne klimatyzacji; podgrzewany czujnik tlenu (środek) | 15 |
| 68 | — | — |
| 69 | Moduł sterujący silnika | 20 |
| 70 | Cewka zapłonowa; Świece zapłonowe | 15 |
| 71 | — | — |
| 72 | — | — |
| 73 | — | — |
| 74 | — | — |
| 75 | — | — |
| 76 | — | — |
| 77 | Rozrusznik | Bocznica |
| 78 | Rozrusznik | 40 |

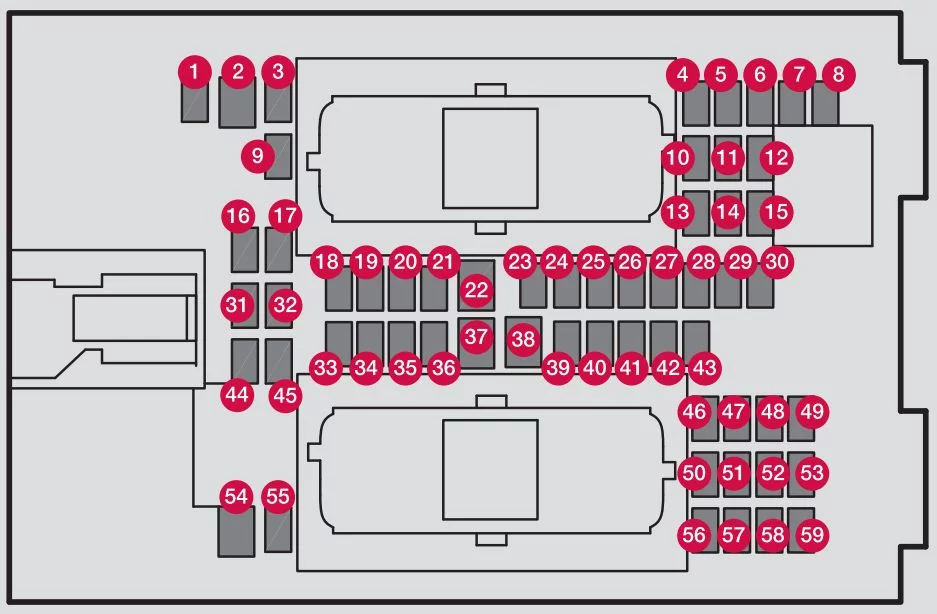

Bezpieczniki w przedziale pasażerskim
Bezpieczniki w kabinie pasażerskiej znajdują się pod schowkiem.
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | Gniazdo 120 V z tyłu konsoli między fotelami* | 30 |
| 3 | — | — |
| 4 | Czujnik ruchu systemu alarmowego A | 5 |
| 5 | Odtwarzacz multimedialny | 5 |
| 6 | Tablica przyrządów | 5 |
| 7 | Przyciski konsoli środkowej | 5 |
| 8 | Czujnik słońca | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | Moduł kierownicy | 5 |
| 12 | Moduł pokrętła rozruchu i hamulca postojowego | 5 |
| 13 | Moduł podgrzewanej kierownicy* | 15 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | Moduł sterowania systemem klimatycznym | 10 |
| 19 | — | — |
| 20 | Diagnostyka pokładowa (OBDII) | 10 |
| 21 | Wyświetlacz centralny | 5 |
| 22 | Moduł dmuchawy układu klimatyzacji (przód) | 40 |
| 23 | — | — |
| 24 | Oświetlenie przyrządów; oświetlenie dodatkowe; Funkcja automatycznego przyciemniania lusterka wstecznego; Czujnik deszczu i światła; Klawiatura konsoli w tunelu tylnym*; Fotele przednie sterowane elektrycznie* | 7,5 |
| 25 | Moduł sterujący funkcjami wspomagającymi kierowcę | 5 |
| 26 | Dach panoramiczny i osłona przeciwsłoneczna* | 20 |
| 27 | Wyświetlacz przezierny* | 5 |
| 28 | Oświetlenie grzecznościowe | 5 |
| 29 | — | — |
| 30 | Wyświetlacz konsoli sufitowej (przypomnienie o zapięciu pasów bezpieczeństwa, wskaźnik bocznej poduszki powietrznej pasażera z przodu) | 5 |
| 31 | — | — |
| 32 | Czujnik wilgotności | 5 |
| 33 | Moduł tylnych drzwi po stronie pasażera | 20 |
| 34 | Bezpieczniki w przedziale ładunkowym | 10 |
| 35 | Moduł kontroli połączenia internetowego; Moduł sterujący Volvo On Call | 5 |
| 36 | Moduł tylnych drzwi po stronie kierowcy | 20 |
| 37 | Moduł sterujący systemu audio-nawigacyjnego (wzmacniacz) | 40 |
| 38 | Moduł dmuchawy układu klimatyzacji (tył) | 40 |
| 39 | Moduł anteny wielopasmowej | 5 |
| 40 | Funkcja masażu przednich siedzeń | 5 |
| 41 | — | — |
| 42 | Wycieraczka szyby tylnej | 15 |
| 43 | Moduł sterujący pompą paliwa | 15 |
| 44 | — | — |
| 45 | — | — |
| 46 | Ogrzewanie przedniego siedzenia po stronie kierowcy* | 15 |
| 47 | Ogrzewanie przedniego siedzenia po stronie pasażera* | 15 |
| 48 | Pompa płynu chłodzącego | 10 |
| 49 | — | — |
| 50 | Moduł drzwi przednich po stronie kierowcy | 20 |
| 51 | Aktywny moduł kontroli podwozia* | 20 |
| 52 | — | — |
| 53 | Moduł sterujący Sensus | 10 |
| 54 | — | — |
| 55 | — | — |
| 56 | Moduł przednich drzwi po stronie pasażera | 20 |
| 57 | — | — |
| 58 | — | — |
| 59 | Wyłącznik dla bezpieczników 53 i 58 | 15 |

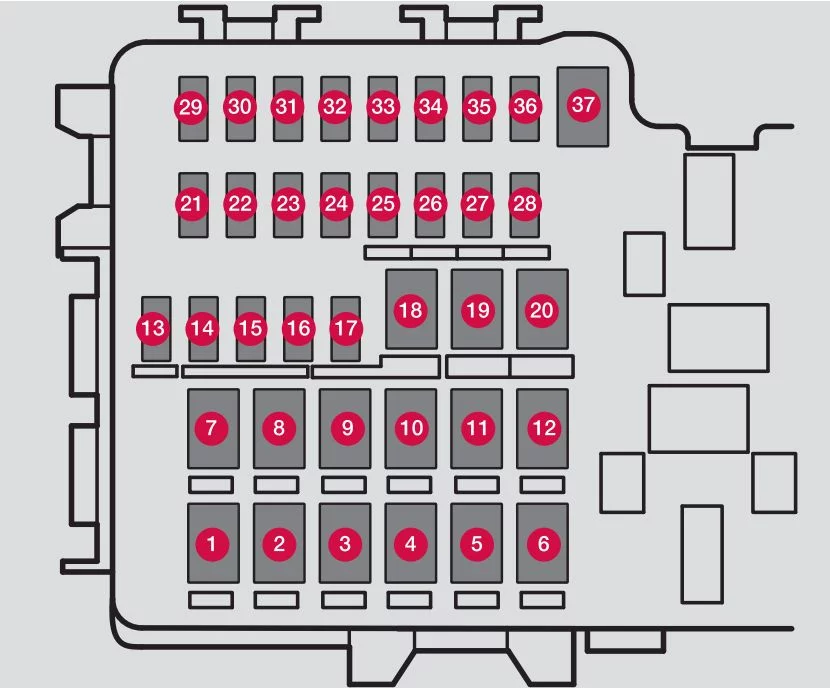

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Ogrzewana tylna szyba | 30 |
| 2 | — | — |
| 3 | Zawieszenie pneumatyczne* sprężarka | 40 |
| 4 | Tylna dodatkowa nagrzewnica elektryczna (po stronie pasażera) | 30 |
| 5 | — | — |
| 6 | Tylna dodatkowa nagrzewnica elektryczna (po stronie kierowcy)* | 30 |
| 7 | — | — |
| 8 | — | — |
| 9 | Elektrycznie sterowana tylna klapa* | 25 |
| 10 | Elektrycznie sterowane przednie siedzenie (po stronie pasażera)* moduł | 20 |
| 11 | Moduł sterujący zaczepu przyczepy* | 40 |
| 12 | Moduł napinacza pasa bezpieczeństwa (po stronie pasażera) | 40 |
| 13 | Wewnętrzne uzwojenia przekaźnika | 5 |
| 14 | — | — |
| 15 | Moduł wykrywania ruchu stopy do otwierania elektrycznie sterowanej tylnej klapy* | 5 |
| 16 | — | — |
| 17 | Moduł elektrycznie składanych siedzeń w trzecim rzędzie* | 20 |
| 18 | Moduł sterujący zaczepu przyczepy* | 25 |
| 19 | Fotel przedni sterowany elektrycznie (moduł fotela kierowcy*) | 20 |
| 20 | Moduł napinacza pasa bezpieczeństwa (po stronie kierowcy) | 40 |
| 21 | Kamera parkowania* | 5 |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | Moduły poduszek powietrznych i napinaczy pasów bezpieczeństwa | 5 |
| 27 | — | — |
| 28 | Podgrzewane tylne siedzenie (strona kierowcy)* | 15 |
| 29 | — | — |
| 30 | Informacje o martwym polu (BLIS)* | 5 |
| 31 | — | — |
| 32 | Moduły napinaczy pasów bezpieczeństwa | 5 |
| 33 | Siłownik układu emisji | 5 |
| 34 | — | — |
| 35 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 36 | Podgrzewane tylne siedzenie (po stronie pasażera)* | 15 |
| 37 | — | — |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
