W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2013, 2014.
Volvo XC90 (2013-2014) to dwa kolejne lata produkcji pierwszej generacji tego luksusowego SUV-a. W tym okresie model ten przeszedł pewne modyfikacje i aktualizacje, choć jego podstawowe cechy pozostały niezmienione. Oto kilka kluczowych informacji na temat Volvo XC90 z lat 2013-2014:
- Design: XC90 (2013-2014) zachowało charakterystyczny, skandynawski design marki Volvo, z trapezoidalnym grillem i charakterystycznymi reflektorami. Model ten nadal prezentował się elegancko i nowocześnie.
- Wnętrze: Wnętrze XC90 (2013-2014) pozostało przestronne i komfortowe, mogąc pomieścić do siedmiu pasażerów w trzech rzędach siedzeń. Materiały wykończeniowe były utrzymane na wysokim poziomie jakości, a układ deski rozdzielczej był ergonomiczny i przyjazny dla użytkownika.
- Technologia: Model ten był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy antykolizyjne i boczne poduszki powietrzne. Były dostępne opcje technologiczne, takie jak system nawigacji i zaawansowany system audio premium.
- Silniki: XC90 (2013-2014) było dostępne z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Silniki T6 były nadal jednymi z bardziej popularnych wariantów, oferującymi moc i osiągi.
- Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC90 (2013-2014) nadal oferowało zaawansowane rozwiązania bezpieczeństwa, co przekładało się na dobre wyniki w testach zderzeniowych.
- Ekologia: Pomimo że kwestie związane z ekologią nie były tak prominentne jak obecnie, Volvo nadal starało się kontrolować emisję spalin i efektywność energetyczną swoich pojazdów.
- Popularność: XC90 (2013-2014) nadal cieszyło się popularnością w segmencie luksusowych SUV-ów, przyciągając klientów, którzy poszukiwali wygody, stylu i bezpieczeństwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

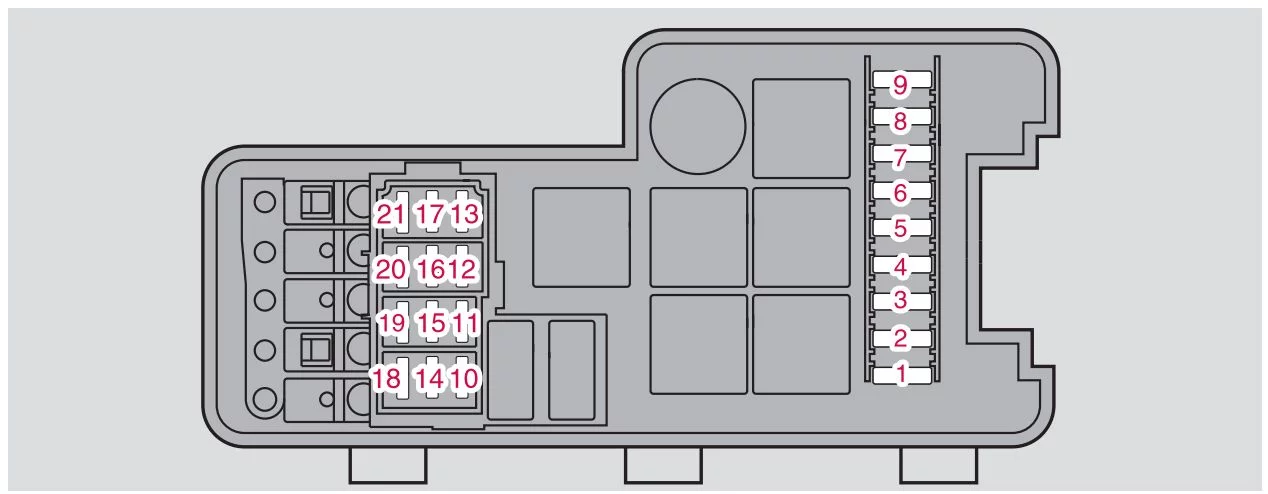

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Spryskiwacze reflektorów | 35 |
| 4 | — | — |
| 5 | Światła dodatkowe* | 35 |
| 6 | Przekaźnik rozrusznika | 35 |
| 7 | Wycieraczki | 25 |
| 8 | Pompa paliwowa | 15 |
| 9 | Moduł sterujący skrzynią biegów | 15 |
| 10 | Cewki zapłonowe, moduł sterujący silnika | 20 |
| 11 | Czujnik pedału gazu, sprężarka klimatyzacji | 10 |
| 12 | Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza | 15 |
| 13 | Siłownik kolektora dolotowego (6-cyl.) | 10 |
| 14 | Podgrzewany czujnik tlenu | 20 |
| 15 | Wentylacja skrzyni korbowej, elektrozawory, podłączenie klimatyzacji, diagnostyka szczelności, moduł sterujący silnika | 15 |
| 16 | Światła mijania po stronie kierowcy | 20 |
| 17 | Światła mijania po stronie pasażera | 20 |
| 18 | — | — |
| 19 | Zasilanie modułu sterującego silnika, przekaźnik silnika | 5 |
| 20 | Światła postojowe | 15 |
| 21 | Pompa próżniowa | 20 |

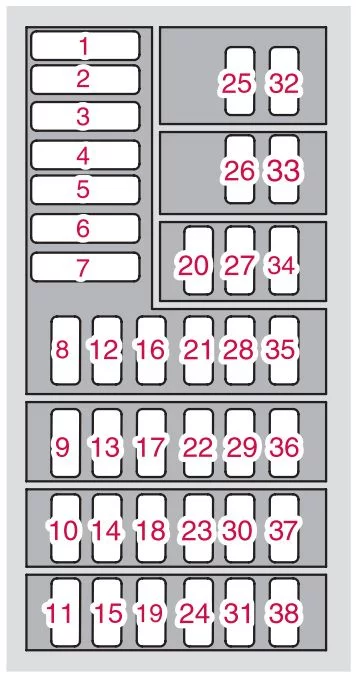

Przedział pasażerski (na krawędzi deski rozdzielczej)
Bezpieczniki znajdują się wewnątrz panelu dostępu na krawędzi deski rozdzielczej, po stronie kierowcy
| Numer | Opis | Ampery [A] |
| 1 | Dmuchawa – system grzewczy | 30 |
| 2 | Wzmacniacz dźwięku* | 30 |
| 3 | Elektrycznie sterowany fotel kierowcy* | 25 |
| 4 | Elektryczny fotel pasażera* | 25 |
| 5 | Moduł sterujący drzwiami kierowcy | 25 |
| 6 | Moduł sterujący drzwi pasażera z przodu | 25 |
| 7 | — | — |
| 8 | Radio, odtwarzacz CD, Rear Seat Entertainment (RSE)*A | 15 |
| 9 | System nawigacji Volvo*, radio satelitarne SiriusXM™* | 10 |
| 10 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta skrętu kierownicy, moduł kierownicy | 5 |
| 11 | Wyłącznik zapłonu, SRS, moduł sterujący silnika, immobilizer, moduł sterujący skrzynią biegów | 7,5 |
| 12 | Oświetlenie sufitowe, górny elektroniczny moduł sterujący | 10 |
| 13 | Szyberdach* | 15 |
| 14 | Zestaw głośnomówiący Bluetooth | 5 |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |

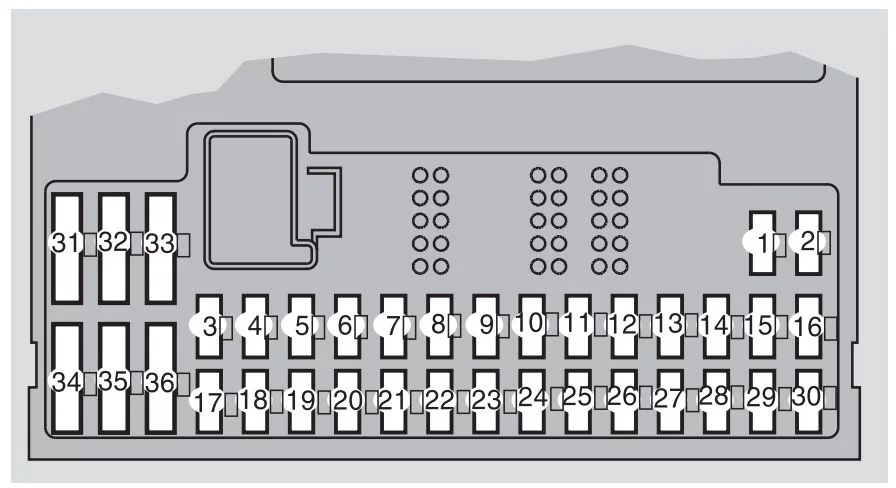

Przedział pasażerski (za plastikową osłoną, po stronie kierowcy)
Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod kierownicą.
| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera* | 15 |
| 2 | Podgrzewany fotel kierowcy* | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | System nagłośnienia | 10 |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa* | 5 |
| 9 | Zasilanie włącznika świateł hamowania | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy, czujnik masy pasażera | 10 |
| 11 | Gniazda 12 V – przednie i tylne siedzenia, lodówka* (XC90 Executive) | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | ABS, DSTC | 5 |
| 16 | Wspomaganie kierownicy, aktywne światła zakrętowe* | 10 |
| 17 | Światło do jazdy dziennej po stronie kierowcy (DRL) | 7,5 |
| 18 | Światło do jazdy dziennej po stronie pasażera (DRL) | 7,5 |
| 19 | — | — |
| 20 | — | — |
| 21 | Moduł sterujący skrzynią biegów | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Fotel pasażera sterowany elektrycznie*, system Rear Seat Entertainment*A | 5 |
| 29 | Pompa paliwowa | 7,5 |
| 30 | System informacji o martwym polu* | 5 |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompa – spryskiwacze przedniej i tylnej klapy | 15 |
| 35 | — | — |
| 36 | — | — |

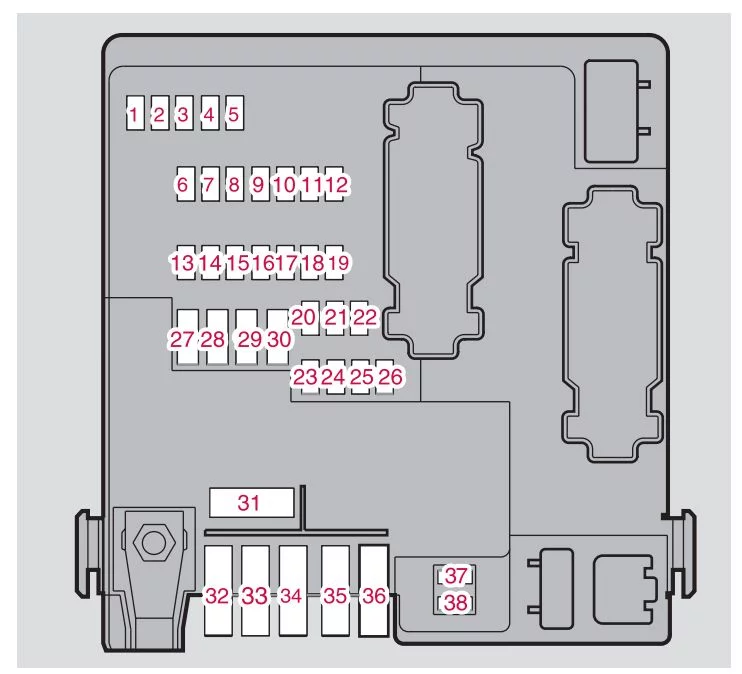

Bagażnik
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.
| Numer | Opis | Ampery [A] |
| 1 | Światła zapasowe | 10 |
| 2 | Światła postojowe, tylne światło przeciwmgielne, oświetlenie przedziału ładunkowego, oświetlenie tablicy rejestracyjnej, diody świateł hamowania | 20 |
| 3 | Akcesoria | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | — | — |
| 7 | Okablowanie przyczepy (30 kanałów)* | 15 |
| 8 | Gniazdo 12 V w bagażniku | 15 |
| 9 | Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 10 | Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | Klimatyzacja z tyłu* | 15 |
| 15 | — | — |
| 16 | — | — |
| 17 | Dźwięk akcesoriów | 5 |
| 18 | — | — |
| 19 | Wycieraczka szyby tylnej | 15 |
| 20 | Okablowanie przyczepy (15-żyłowe)* | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła (AWD) | 7,5 |
| 24 | — | — |
| 25 | — | — |
| 26 | Asystent parkowania* | 5 |
| 27 | Bezpiecznik główny: okablowanie przyczepy, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz* | 25 |
| 30 | Oświetlenie przyczepy od strony pasażera: światło hamowania, tylne światło przeciwmgielne, kierunkowskaz* | 25 |
| 31 | Bezpiecznik główny: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | – |
| 35 | — | — |
| 36 | — | — |
| 37 | Ogrzewana tylna szyba | 20 |
| 38 | Ogrzewana tylna szyba | 20 |
Dodatkowe bezpieczniki w bagażniku (XC90 Executive*)
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.
| Numer | Opis | Ampery [A] |
| 1 | Przekaźniki ogrzewania tylnych siedzeń i masażu przednich siedzeń | 5 |
| 2 | Ogrzewanie tylnego siedzenia po stronie kierowcy | 15 |
| 3 | Ogrzewanie tylnego siedzenia po stronie pasażera | 15 |
| 4 | Wentylacja/masaż przednich siedzeń | 10 |
| 5 | — | — |
| 6 | — | — |
