W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC40 z lat: 2019.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

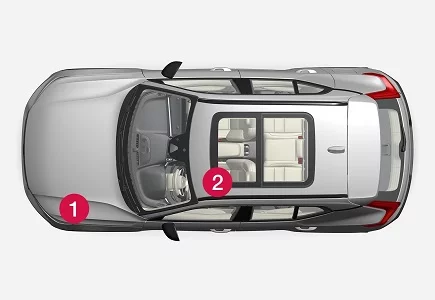

| 1 | Komora silnika |
| 2 | Pod lewym przednim fotelem |

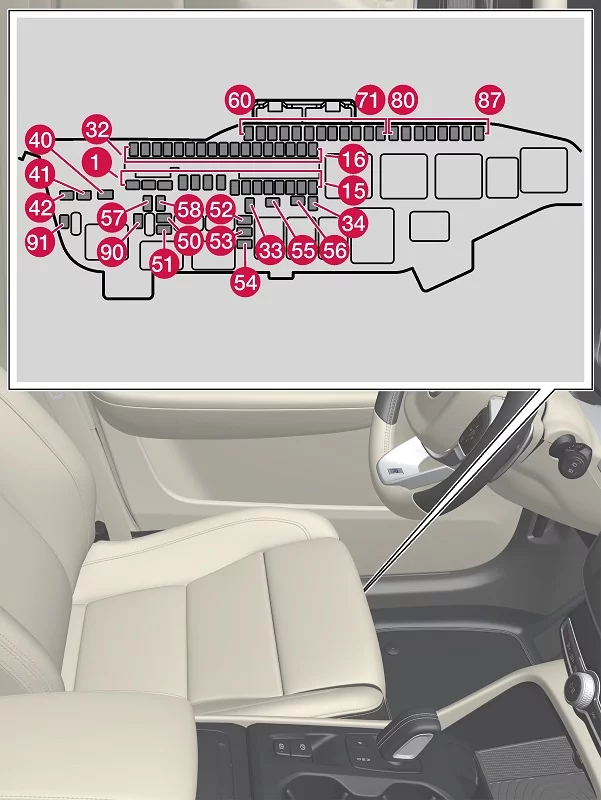

Bezpieczniki pod lewym przednim fotelem
Bezpieczniki pod lewym przednim fotelem zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.
- Bezpieczniki 1-8, 40-42 i 55-58 są typu „MCase” i powinny być wymieniane w stacji obsługi.
- Bezpieczniki 9-34, 50-54 i 60-91 są typu „Micro”.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Urządzenie audio (wzmacniacz) | 40 |
| 2 | Centralny moduł elektryczny A: czujniki, moduły radaru, fotele regulowane elektrycznie. | 40 |
| 3 | Centralny moduł elektryczny B: czujniki, moduły radaru, fotele regulowane elektrycznie. | 40 |
| 4 | Moduł wentylatora układu klimatyzacji, przedni | 40 |
| 5 | Drzwi bagażnika sterowane elektrycznie | 25 |
| 6 | Fotel regulowany elektrycznie, prawy | 20 |
| 7 | Nagrzewnica postojowa | 25 |
| 8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym
Czujnik nasłonecznienia |
30 |
| 9 | Moduł drzwi w prawych drzwiach tylnych | 20 |
| 10 | Moduł drzwi w lewych drzwiach tylnych | 20 |
| 11 | Moduł drzwi w lewych drzwiach przednich | 20 |
| 12 | Moduł zawieszenia | 20 |
| 13 | Moduł drzwi w prawych drzwiach przednich | 20 |
| 14 | Podgrzewanie siedzeń, tył | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 |
| 18 | Blokada kierownicy | 7,5 |
| 19 | Moduł sterujący układu klimatyzacji | 7,5 |
| 20 | Czujnik ruchu | 5 |
| 21 | Wyświetlacz kierowcy | 5 |
| 22 | Klawiatura w konsoli środkowej | 5 |
| 23 | Moduł elektroniczny kierownicy | 5 |
| 24 | Moduł pokrętła rozruchu i włącznika hamulca postojowego | 5 |
| 25 | Wyświetlacz centralny | 5 |
| 26 | Moduł sterujący obsługujący połączenie samochodu z Internetem, moduł sterujący systemu Volvo On Call | 5 |
| 27 | Moduł anteny wielozakresowej | 5 |
| 28 | Cewki przekaźników | 5 |
| 29 | Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanych drzwi bagażnika) | 5 |
| 30 | Moduł sterujący systemu Sensus
TV |
15 |
| 31 | Gniazdo diagnostyczne OBDII | 10 |
| 32 | Blokada antyalkoholowa | 5 |
| 33 | Blokada silnika oparcia lewego tylnego siedzenia | 15 |
| 34 | Blokada silnika oparcia prawego tylnego siedzenia | 15 |
| 40 | Ogrzewanie szyby tylnej | 30 |
| 41 | Moduł napinacza pasa bezpieczeństwa, lewa strona | 40 |
| 42 | Moduł napinacza pasa bezpieczeństwa, prawa strona | 40 |
| 50 | Czujnik wilgotności | 5 |
| 51 | Moduł sterujący pompy paliwowej | 20 |
| 52 | Pompa płynu chłodzącego | 10 |
| 53 | Moduł elektroniczny podgrzewanej kierownicy | 15 |
| 54 | Czujnik wilgotności powietrza | 5 |
| 55 | Spryskiwacze reflektorów | 25 |
| 56 | Spryskiwacz tylnej szyby | 25 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | – | – |
| 62 | – | – |
| 63 | Moduł napinaczy pasów bezpieczeństwa | 5 |
| 64 | Blind Spot Information (BLIS): Moduł sterujący, zewnętrzny sygnał cofania | 5 |
| 65 | – | – |
| 66 | – | – |
| 67 | Moduł sterujący All Wheel Drive (AWD) | 15 |
| 68 | Pompa płynu chłodzącego | 10 |
| 69 | Kamera parkowania | 5 |
| 70 | – | – |
| 71 | Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa | 5 |
| 80 | Wycieraczka tylnej szyby | 15 |
| 81 | Panoramiczne okno dachowe z roletą przeciwsłoneczną | 20 |
| 82 | Czujnik nasłonecznienia | 5 |
| 83 | Oświetlenie wewnętrzne, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, panele sterowania w drzwiach tylnych i przestrzeni bagażowej | 7,5 |
| 84 | – | – |
| 85 | Moduł sterujący funkcji wsparcia kierowcy | 5 |
| 86 | Blokada antyalkoholowa | 5 |
| 87 | Bezprzewodowa ładowarka do telefonu, port USB | 5 |
| 90 | – | – |
| 91 | – | – |

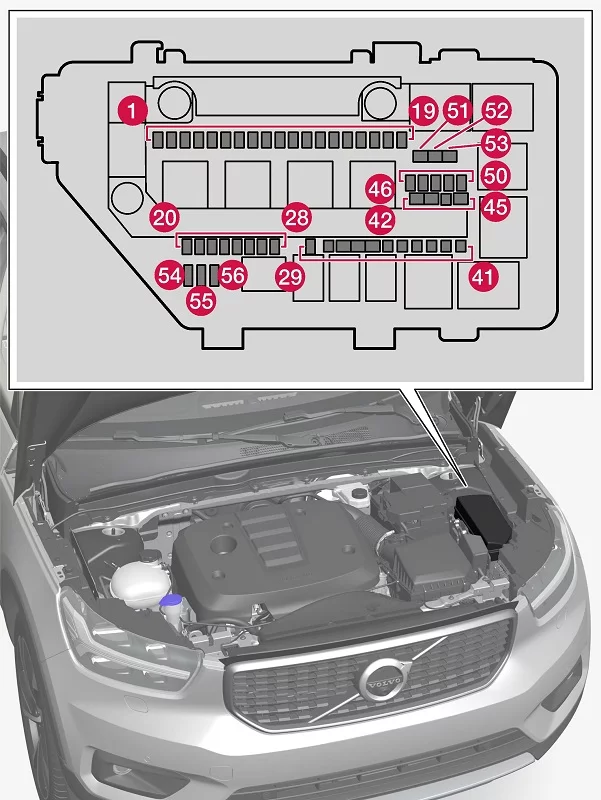

Bezpieczniki w komorze silnika
Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.
Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.
W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.
Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników.
- Bezpieczniki 1-30, 46-50 i 54-56 są typu „Micro”.
- Bezpieczniki 31-45 i 51-53 są typu „MCase” i powinny być wymieniane w stacji obsługi
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Port USB w konsoli między fotelami, tył | 5 |
| 2 | Gniazdo elektryczne 12 V w konsoli między fotelami, przód | 15 |
| 3 | – | – |
| 4 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 |
| 5 | Moduł sterujący silnika (ECM) | 20 |
| 6 | Cewki zapłonowe, Świece zapłonowe | 15 |
| 7 | Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny)
Moduł sterujący silnika (ECM) |
15 |
| 8 | Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny); regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny) | 10 |
| 9 | Sonda lambda, środkowa (silnik benzynowy); sonda lambda, tylna (silnik wysokoprężny) | 15 |
| 10 | Czujnik tlenków azotu (silnik wysokoprężny) | 15 |
| 11 | – | – |
| 12 | Reflektor prawy | 20 |
| 13 | Reflektor lewy | 20 |
| 14 | Poduszki powietrzne | 5 |
| 15 | Czujnik pedału przyspieszenia | 5 |
| 16 | Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego | 5 |
| 17 | Dodatkowa nagrzewnica elektryczna; OBD II w przegrodzie czołowej | 5 |
| 18 | Blokada antyalkoholowa | 5 |
| 19 | – | – |
| 20 | Wewnętrzne cewki przekaźników | 5 |
| 21 | – | – |
| 22 | Czujnik pedału hamulca | 5 |
| 23 | – | – |
| 24 | Moduł sterujący elementu nastawczego włączania/zmiany położeń automatycznej skrzyni biegów | 5 |
| 25 | Moduł sterujący skrzyni biegów | 15 |
| 26 | Moduł sterujący silnika (ECM) | 5 |
| 27 | – | – |
| 28 | – | – |
| 29 | Sygnał dźwiękowy | 20 |
| 30 | Syrena alarmu | 5 |
| 31 | Wycieraczki szyby przedniej | 30 |
| 32 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) | 40 |
| 33 | Jednostka sterująca układu hamulcowego (pompa ABS) | 40 |
| 34 | – | – |
| 35 | Siłownik przekładni | 25 |
| 36 | – | – |
| 38 | Prawy reflektor; lewy reflektor | 30 |
| 39 | – | – |
| 40 | – | – |
| 41 | Moduł sterujący haka holowniczego | 25 |
| 42 | Moduł sterujący haka holowniczego | 40 |
| 43 | – | – |
| 44 | Elektrycznie regulowany fotel kierowcy | 20 |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | – | – |
| 51 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 |
| 52 | Ogrzewanie przedniej szyby lewa strona | 40 |
| 53 | Ogrzewanie przedniej szyby prawa strona | 40 |
| 54 | Funkcja sterowania akumulatorem pomocniczym | 5 |
| 55 | Reflektor lewy | 20 |
| 56 | Reflektor prawy | 20 |
