Volvo V60 (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V60 z lat: 2017. Volvo V60 z roku 2017 kontynuowało swoją tradycję jako eleganckie i wszechstronne kombi produkowane przez szwedzką markę Volvo. Model ten wciąż wyróżniał się skandynawskim designem, zaawansowanymi technologiami oraz wyjątkowym podejściem do bezpieczeństwa. Poniżej znajdują się kluczowe informacje na […]

09/06/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V60 z lat: 2017.

Volvo V60 z roku 2017 kontynuowało swoją tradycję jako eleganckie i wszechstronne kombi produkowane przez szwedzką markę Volvo. Model ten wciąż wyróżniał się skandynawskim designem, zaawansowanymi technologiami oraz wyjątkowym podejściem do bezpieczeństwa. Poniżej znajdują się kluczowe informacje na temat Volvo V60 z roku 2017:

  1. Design: W 2017 roku Volvo V60 nadal prezentowało charakterystyczny, nowoczesny design. Samochód wyróżniały smukłe linie nadwozia, charakterystyczny grill z logo Volvo oraz starannie zaprojektowane wnętrze, które łączyło funkcjonalność z elegancją. Marka Volvo słynie z minimalistycznego podejścia do designu, co nadaje jej samochodom unikalny wygląd.
  2. Wersje wyposażenia: Model V60 był dostępny w różnych wersjach wyposażenia, pozwalając klientom dostosować samochód do swoich indywidualnych potrzeb. Wersja R-Design nadal była dostępna, charakteryzując się sportowym wyglądem i dodatkowymi usprawnieniami.
  3. Silniki: W roku 2017 V60 oferowało różne jednostki napędowe, w tym benzynowe, dieselowe oraz hybrydowe. Wersja hybrydowa Plug-in Hybrid kontynuowała dostępność, umożliwiając korzystanie z zalet napędu elektrycznego w miejskich podróżach i oszczędzanie paliwa na trasach długodystansowych.
  4. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem Volvo, a V60 z roku 2017 był wyposażony w zaawansowane systemy bezpieczeństwa. Samochód wykorzystywał zaawansowane technologie, takie jak system automatycznego hamowania w przypadku zagrożenia kolizją, systemy ostrzegające o opuszczeniu pasa ruchu, oraz liczne poduszki powietrzne, zapewniające ochronę pasażerom.
  5. Technologia: Model V60 nadal oferował zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigacja GPS, systemy audio wysokiej jakości oraz łączność Bluetooth. Wersje wyposażone w system Sensus Connect pozwalały na łatwe podłączanie smartfonów i korzystanie z aplikacji online.
  6. Zmiany w 2017 roku: Wizualnie V60 z roku 2017 kontynuowało charakterystyczny design, ale dostępne były pewne usprawnienia techniczne, takie jak bardziej efektywne jednostki napędowe i zoptymalizowane systemy bezpieczeństwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja

Volvo V60 (2017) - schematy bezpieczników i przekaźników

1) Komora silnika

2) Pod schowkiem w desce rozdzielczej Skrzynka bezpieczników A (bezpieczniki ogólne)
3) Pod schowkiem w desce rozdzielczej Skrzynka bezpieczników B (bezpieczniki modułu sterującego)

Zobacz także:  Volvo XC90 (2017) - schematy bezpieczników i przekaźników

Skrzynki bezpieczników znajdują się za okładziną.

4) Bagażnik (pod podłogą)

5) Zimna strefa komory silnika (tylko Start/Stop)

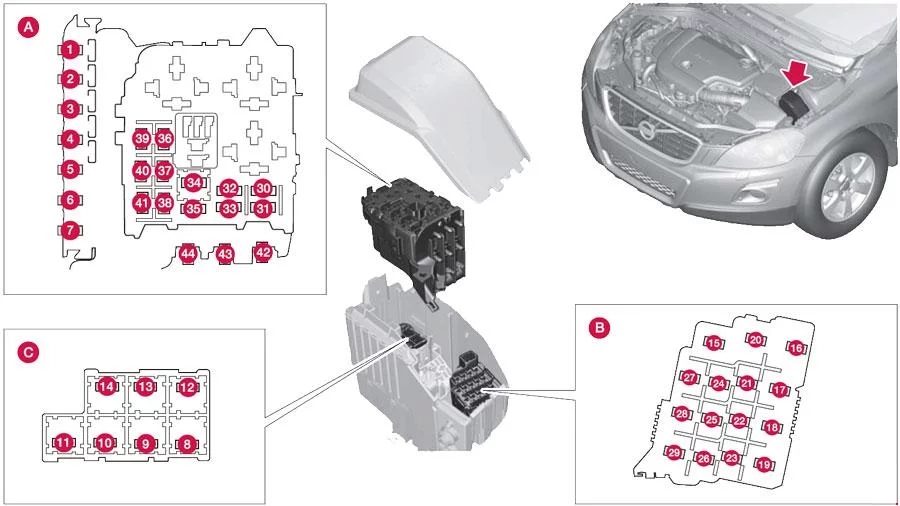

Komora silnika

Volvo V60 (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem w desce rozdzielczej (nie używany w pojazdach z opcjonalną funkcją Start/Stop) 50
2 Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym 50
3 Bezpiecznik główny centralki elektrycznej w przestrzeni ładunkowej (nieużywany w pojazdach z opcjonalną funkcją Start/Stop) 60
4 Bezpiecznik główny przekaźnika/skrzynki bezpieczników pod schowkiem 60
5 Bezpiecznik główny przekaźnika/skrzynki bezpieczników pod schowkiem w desce rozdzielczej (nieużywany w pojazdach z opcjonalną funkcją Start/Stop) 60
6
7 Dodatkowa nagrzewnica elektryczna (nie używana w pojazdach z opcjonalną funkcją Start/Stop) 100
8 Ogrzewana przednia szyba (nie używana w pojazdach z opcjonalną funkcją Start/Stop), lewa strona 40
9 Wycieraczki
10 Ogrzewanie postojowe (opcja)
11 Wentylator (nie używany w pojazdach z opcjonalną funkcją Start/Stop)
12 Ogrzewana przednia szyba (nie stosowana w pojazdach z opcjonalną funkcją Start/Stop), prawa strona 40
13 Pompa ABS 40
14 Zawory ABS 20
15 Spryskiwacze reflektorów (opcja) 20
16 Poziomowanie reflektorów (Opcja); Aktywne reflektory ksenonowe — ABL (opcja) 10
17 Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym 20
18 ABS 5
19 Regulowana siła kierowania (opcja) 5
20 Moduł sterujący silnika; Moduł sterowania skrzynią biegów; Poduszki powietrzne 10
21 Podgrzewane dysze spryskiwaczy (Opcja) 10
22
23 Sterowanie reflektorami 5
24
25
26
27 Cewki przekaźników 5
28 Światła dodatkowe (opcja) 20
29 Klakson 15
30 Cewka przekaźnika w przekaźniku głównym systemu zarządzania silnikiem (4-cyl.); Moduł sterujący silnika (4-cyl.) 5
30 Cewka przekaźnika w przekaźniku głównym systemu zarządzania silnikiem (5-cyl. olej napędowy); Moduł sterujący silnika (5-cyl. olej napędowy) 10
31 Moduł sterujący skrzynią biegów 15
32 Wspomagająca pompa płynu chłodzącego (4-cyl. olej napędowy) 15
33 Cewki przekaźników w centralce elektrycznej w zimnej strefie komory silnika Start/Stop 5
34
35 Moduł kontroli żarzenia (5-cyl. olej napędowy) 10
35 Moduł sterujący silnika (4-cyl.) 20 20
36 Moduł sterujący silnika (5-cyl. olej napędowy) 15
36 Moduł sterujący silnika (4-cyl.) 20
37 Czujnik masowego przepływu powietrza (4-cyl.); Termostat (benzyna 4-cyl.); Zawór EVAP (benzyna 4-cylindrowa); Pompa chłodząca do EGR (4-cyl. olej napędowy) 10
37 Przepływomierz masowy powietrza (5-cyl. olej napędowy); Zawory sterujące (5-cyl. olej napędowy) 15
38 Sprzęgło elektromagnetyczne układu klimatyzacji (5-cyl. olej napędowy); Zawory (5-cyl. olej napędowy); Czujnik poziomu oleju 10
38 Zawory (4-cyl.); Pompa oleju (4-cyl. benzyna); Sonda lambda, środkowa (benzyna 4-cyl.); Sonda lambda, tylna (4-cyl. olej napędowy) 15
39 Sonda lambda, przednia (4-cyl.); Sonda lambda, tylna (4-cyl. benzyna) Sonda lambda (5-cyl. olej napędowy); Moduł sterujący, osłona wałka chłodnicy (5-cyl. olej napędowy) 15
40 Cewki zapłonowe (4-cyl. benzyna) 15
40 Podgrzewacz filtra oleju napędowego (olej napędowy) 20
41 Sprzęgło elektromagnetyczne A/C (4-cyl.); Moduł kontroli żarzenia (4-cyl. olej napędowy); Pompa oleju (4-cyl. olej napędowy) 7,5
41 Nagrzewnica wentylacji skrzyni korbowej (5-cyl. olej napędowy); Automatyczna skrzynia biegów z pompą olejową (5-cyl. olej napędowy Start/Stop) 10
42 Pompa płynu chłodzącego (benzyna 4-cyl.) 50
42 Świece żarowe (diesel) 70
43 Wentylator chłodzący (benzyna) (W zależności od wariantu wentylatora chłodzącego) 60/80
43 Wentylator chłodzący (olej napędowy) 80
44 Wspomaganie kierownicy 100
Zobacz także:  Volvo C40 Recharge (2023) - schematy bezpieczników i przekaźników
Bezpieczniki 1-7 i 42-44 są typu „Midi Fuse” i mogą być wymieniane wyłącznie przez warsztat.
Bezpieczniki 8-15 i 34 są typu „JCASE” i powinny być wymieniane przez warsztat.
Bezpieczniki 16-33 i 35-41 są typu „Mini Fuse”.

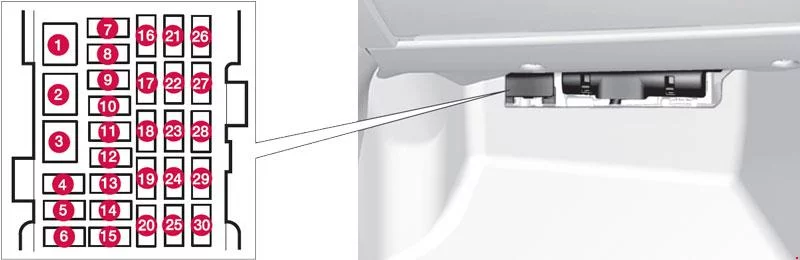

Pod schowkiem na rękawiczki (skrzynka bezpieczników A)

Volvo V60 (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Bezpiecznik główny modułu sterującego audio (opcja); Bezpiecznik główny dla bezpieczników 16-20: Infotainment 40
2 Spryskiwacze szyby przedniej 25
3
4
5
6 Klamka drzwi (bezkluczykowa (opcja)) 5
7
8 Panel sterowania, drzwi kierowcy 20
9 Panel sterowania, drzwi pasażera z przodu 20
10 Panel sterowania, tylne drzwi pasażera, prawe 20
11 Panel sterowania, tylne drzwi pasażera, lewe 20
12 Bezkluczykowy (opcja) 7,5
13 Elektrycznie sterowany fotel po stronie kierowcy (Opcja) 20
14 Elektrycznie sterowany fotel po stronie pasażera (Opcja) 20
15
16 Moduł sterujący lub ekran urządzenia Infotainment 5
17 Jednostka sterująca audio (wzmacniacz) (opcja); telewizor (opcja); Radio cyfrowe (opcja) 10
18 Moduł sterujący audio lub moduł sterujący Sensus 15
19 Telematyka (opcja); Bluetooth (opcja) 5
20
21 szyberdach (opcja); Dach oświetlenia wnętrza; Czujnik klimatu (opcja); Silniki przepustnic, wlot powietrza 5
22 Gniazdo 12 V, konsola między fotelami 15
23 Ogrzewanie siedzenia prawego tylnego (Opcja) 15
24 Ogrzewanie siedzenia tylnego lewego (Opcja) 15
25 Dodatkowa nagrzewnica elektryczna (opcja) 5
26 Ogrzewanie siedzenia po stronie pasażera z przodu 15
27 Ogrzewanie siedzenia, przednia strona kierowcy 15
28 Asystent parkowania (Opcja); Kamera parkowania (opcja); BLIS (opcja) 5
29 Moduł sterujący AWD (opcja) 15
30 Aktywne zawieszenie Four-C (opcja) 10
Zobacz także:  Volvo V70 i XC70 (2004) - schematy bezpieczników i przekaźników

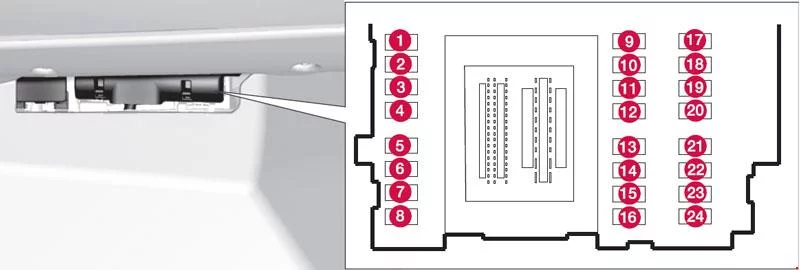

Pod schowkiem na rękawiczki (skrzynka bezpieczników B)

Volvo V60 (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczka tylnej klapy 15
2
3 Oświetlenie wewnętrzne; Panel sterowania drzwiami kierowcy, elektryczne szyby; Fotele elektryczne* 7,5
4 Połączona tablica przyrządów 5
5 Tempomat adaptacyjny, system ostrzegania o kolizji ACC* 10
6 Oświetlenie wewnętrzne; Czujnik deszczu (opcja) 7,5
7 Moduł kierownicy 7,5
8 Centralny zamek, klapka wlewu paliwa 10
9 Podgrzewana kierownica (Opcja) 15
10 Ogrzewana przednia szyba (Opcja) 15
11 Odblokowanie tylnej klapy 10
12 Składany zagłówek (Opcja) 10
13 Pompa paliwowa 20
14 Alarm czujnika ruchu (opcja); Panel klimatyczny 5
15 Blokada kierownicy 15
16 Syrena (opcja); Złącze łącza danych OBDII 5
17
18 Poduszki powietrzne 10
19 System ostrzegania przed kolizją (opcja) 5
20 Czujnik pedału przyspieszenia; Przyciemniane wewnętrzne lusterko wsteczne (Opcja); Ogrzewanie siedzenia tylnego (Opcja) 7,5
21 Moduł sterujący systemu audio-nawigacyjnego (wydajność); Dźwięk (wydajność) 15
22 Światło hamowania 5
23 Szyberdach (opcja) 20
24 Immobilizer 5

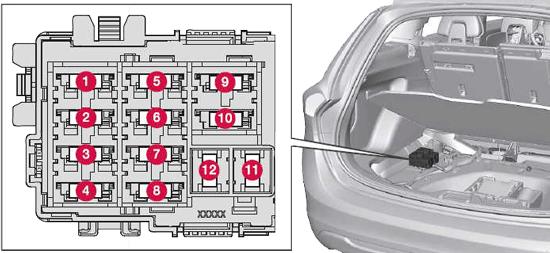

Bagażnik

Volvo V60 (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona) 30
2 Elektryczny hamulec postojowy (prawa strona) 30
3 Ogrzewana tylna szyba 30
4 Gniazdo przyczepy 2 (opcja) 15
5
6
7 Gniazdo 12 V w przestrzeni ładunkowej 15
8
9
10
11
12 Gniazdo przyczepy 1 (opcja) 40
13

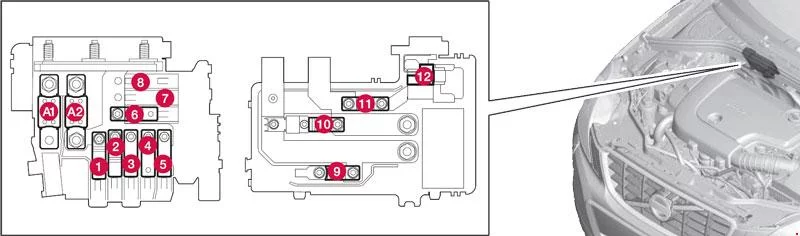

Zimna strefa komory silnika

Volvo V60 (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Bezpiecznik główny centralki elektrycznej w komorze silnika 175
A2 Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem w desce rozdzielczej, skrzynka przekaźników/bezpieczników pod schowkiem w desce rozdzielczej, centralka elektryczna w przestrzeni ładunkowej 175
1 Dodatkowa nagrzewnica elektryczna (opcja) 100
2 Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym 50
3 Bezpiecznik główny przekaźnika/skrzynki bezpieczników pod schowkiem 60
4 Ogrzewana przednia szyba (Opcja) 60
5 Bezpiecznik główny centralki elektrycznej w przestrzeni ładunkowej 60
6 Wentylator 40
7
8
9 Przekaźnik uruchamiania 30
10
11 Akumulator pomocniczy 70
12 Centralny moduł elektroniczny (CEM) – akumulator podtrzymujący napięcie odniesienia 5
Bezpieczniki A1, A2 i 1–11 są przekaźnikami/wyłącznikami automatycznymi i powinny być wyjmowane lub wymieniane wyłącznie przez przeszkolonego i wykwalifikowanego technika serwisu Volvo.
Bezpiecznik 12 można wymienić w dowolnym momencie, gdy jest to konieczne.
