Volvo V40 (2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V40 z lat: 2018. Volvo V40 z 2018 roku to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był dostępny jako 5-drzwiowy hatchback i kontynuował ofertę marki w segmencie kompaktowych pojazdów. Oto kilka kluczowych informacji na temat Volvo V40 z […]

09/04/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V40 z lat: 2018.

Volvo V40 z 2018 roku to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był dostępny jako 5-drzwiowy hatchback i kontynuował ofertę marki w segmencie kompaktowych pojazdów. Oto kilka kluczowych informacji na temat Volvo V40 z 2018 roku:

  1. Design: Volvo V40 z 2018 roku utrzymywało nowoczesny i atrakcyjny design, który jest charakterystyczny dla marki. Samochód posiadał smukłą sylwetkę hatchbacka z charakterystycznymi liniami nadwozia i dynamicznie wyglądającym przodem. Design ten łączył elegancję z funkcjonalnością, a wiele elementów wykończenia było starannie zaprojektowanych.
  2. Bezpieczeństwo: Bezpieczeństwo zawsze było priorytetem marki Volvo, a V40 z 2018 roku wyposażone było w zaawansowane systemy bezpieczeństwa. Samochód oferował wiele systemów wspomagających kierowcę, takich jak system ostrzegania przed kolizją z automatycznym hamowaniem, kontrola pasa ruchu, monitorowanie martwego pola i wiele innych.
  3. Silniki: Volvo V40 z 2018 roku oferowało różne opcje silników, w zależności od regionu i rynku. W gamie jednostek napędowych znajdowały się zarówno benzynowe, dieselowe, jak i hybrydowe silniki o różnych pojemnościach i mocach. To dawało klientom szeroki wybór w zależności od ich potrzeb i preferencji.
  4. Wyposażenie i komfort: Wnętrze Volvo V40 z 2018 roku kontynuowało tradycję starannie zaprojektowanego i luksusowego wnętrza. Samochód oferował wiele udogodnień, takich jak komfortowe fotele, system multimedialny z nawigacją, klimatyzacja, elektrycznie sterowane szyby i lusterka oraz wiele innych funkcji zwiększających komfort jazdy.
  5. Popularność: Volvo V40 z 2018 roku kontynuowało umiarkowaną popularność w segmencie kompaktowych samochodów, zwłaszcza w Europie. To nadal był samochód ceniony za styl, wydajność i zaawansowane rozwiązania technologiczne.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo C70 (2002) - schematy bezpieczników i przekaźników

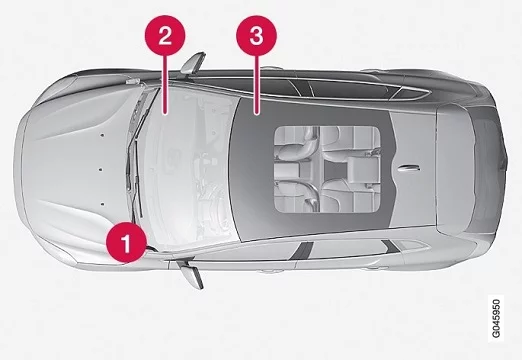

Umiejscowienie centralek elektrycznych

Volvo V40 (2018) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1 Komora silnika
2 Pod schowkiem podręcznym
3 Pod prawym przednim fotelem

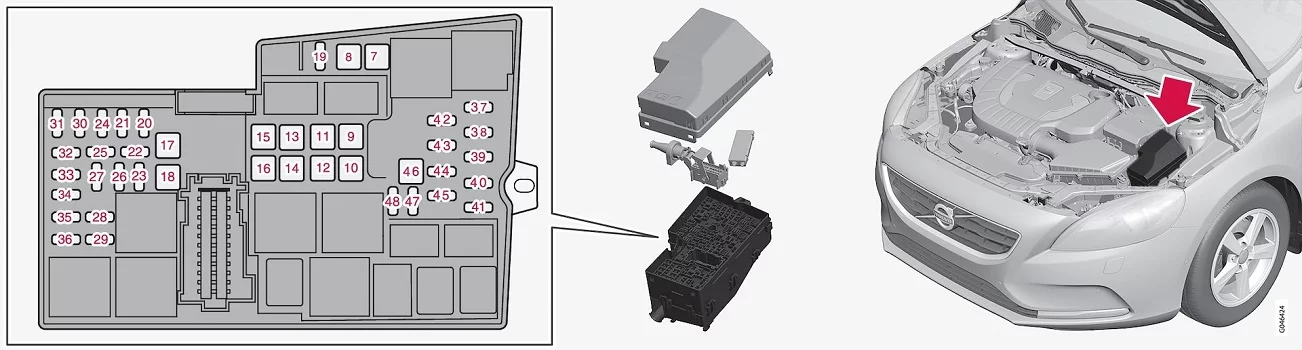

Bezpieczniki w komorze silnikowej

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Volvo V40 (2018) - schematy bezpieczników i przekaźników

Rozmieszczenie bezpieczników pokazano na etykiecie po wewnętrznej stronie pokrywy.

  • Bezpieczniki 7-18 i 46 są typu „JCASE” i powinny być wymieniane w stacji obsługi
  • Bezpieczniki 19-45 i 47-48 są typu „Mini Fuse”.
Numer Opis Ampery [A]
7 Pompa w układzie ABS 40
8 Zawory ABS 30
9 Spryskiwacze reflektorów 20
10 Dmuchawa w układzie wentylacji 40
11
12 Bezpiecznik główny dla bezpieczników 32-36 30
13
14 Ogrzewanie przedniej szyby, prawa strona 40
15
16 Ogrzewanie przedniej szyby, lewa strona 40
17 Nagrzewnica postojowa 20
18 Wycieraczki szyby przedniej 20
19 Centralny moduł elektroniczny, napięcie odniesienia akumulatora pomocniczego 5
20 Sygnał dźwiękowy 15
21 Światło hamowania 5
22
23 Sterowanie reflektorami 5
24 Wewnętrzne cewki przekaźników 5
25 Gniazdo 12 V w konsoli między fotelami, przód 15
26 Moduł sterujący skrzyni biegów 15
27
28 Gniazdo 12 V w konsoli między fotelami, tył 15
29
30 Moduł sterujący silnika (ECM) 5
31 Fotel z elektryczną regulacją, prawy 20
32 Sondy lambda, cewka przekaźnika wentylatora chłodzącego 15
33 Regulatory podciśnienia, zawory, moduł sterujący żaluzji chodnicy, moduł sterujący rolety spojlera (silnik wysokoprężny), sprężarka układu klimatyzacji, solenoid pompy oleju silnikowego, zawór chłodzenia układu klimatyzacji (silnik wysokoprężny), moduł sterujący podgrzewania wstępnego silnika (silnik wysokoprężny), cewki przekaźników funkcji Start/Stop 10
34 Zawór EGR (silnik wysokoprężny), zawór EVAP (silnik benzynowy), termostat układu chłodzenia silnika (silnik benzynowy), pompa chłodzenia EGR (silnik wysokoprężny) 15
35 Cewki zapłonowe (silnik benzynowy) 15
Podgrzewacz filtra paliwa (silnik wysokoprężny) 25
36 Moduł sterujący silnika (ECM) 15
37 Układ ABS 5
38 Moduł sterujący silnika, moduł sterujący skrzyni biegów, poduszki powietrzne 7,5
39 Regulacja zasięgu świateł przednich 10
40 Elektryczne wspomaganie kierownicy 5
41 Centralny moduł elektroniczny 15
42
43
44 Układ ostrzegania o ryzyku kolizji 5
45 Czujnik pedału przyspieszenia 5
46
47
48 Pompa płynu chłodzącego (gdy brak nagrzewnicy postojowej) 10
Zobacz także:  Volvo XC90 (2020) - schematy bezpieczników i przekaźników

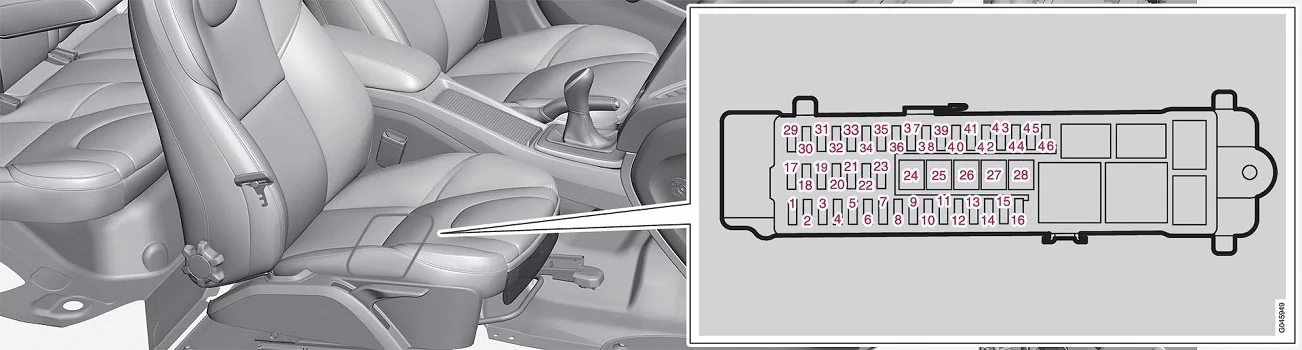

Bezpieczniki – pod prawym przednim fotelem

Bezpieczniki pod prawym przednim fotelem zabezpieczają między innymi system Infotainment oraz ogrzewanie siedzeń.

Volvo V40 (2018) - schematy bezpieczników i przekaźników

Po wewnętrznej stronie pokrywy skrzynki bezpieczników w komorze silnika znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

skrzynce bezpieczników w komorze silnika znajdują się także bezpieczniki zapasowe.

Rozmieszczenie bezpieczników

  • Pozycje 24-28 są bezpiecznikami typu „JCASE”, których wymianę należy zlecić warsztatowi
  • Bezpieczniki 1-23 i 29-46 są typu „Mini Fuse”.
Numer Opis Ampery [A]
1
2 System bezkluczykowego dostępu 10
3 Klamki drzwi, system bezkluczykowego dostępu 5
4 Panel sterowania, lewe drzwi przednie 25
5 Panel sterowania, prawe drzwi przednie 25
6 Panel sterowania, lewe drzwi tylne 25
7 Panel sterowania, prawe drzwi tylne 25
8 Bezpiecznik główny dla bezpieczników 12-16: system audio-telefoniczny 25
9 Fotel z elektryczną regulacją, lewy 20
10
11 Wewnętrzna cewka przekaźnika 5
12
13
14
15
16
17 Gniazdo 12 V w bagażniku 15
18
19
20
21
22
23 Gniazdo elektryczne przyczepy 2 20
24 Jednostka sterująca systemu audio (wzmacniacz) 30
25
26 Gniazdo elektryczne przyczepy 1 40
27 Ogrzewanie szyby tylnej 30
28
29 Układ monitorujący martwe pola widoczności (BLIS) 5
30 Układ wspomagający parkowanie 5
31 Kamera parkowania 5
32
33
34 Podgrzewanie fotela, przód po stronie kierowcy 15
35 Podgrzewanie fotela, przód po stronie pasażera 15
36
37
38
39 Podgrzewanie prawego tylnego siedzenia 15
40 Podgrzewanie lewego tylnego siedzenia 15
41
42
43
44
45 Moduł sterujący systemu audio (wzmacniacz), sygnał do diagnostyki, moduł sterujący systemu audio lub moduł sterujący systemu Sensus, moduł sterujący systemu Infotainment lub ekran, radio cyfrowe, TV 15
46 System telematyczny, Bluetooth 5
Zobacz także:  Volvo S90 (2021) - schematy bezpieczników i przekaźników

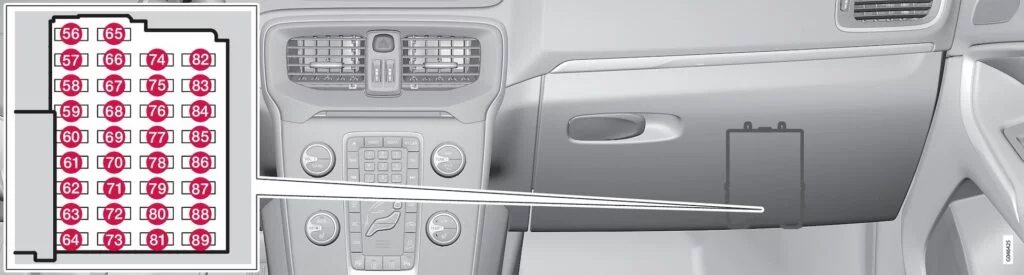

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi funkcje poduszek powietrznych oraz oświetlenia kabiny pasażerskiej.

Volvo V40 (2018) - schematy bezpieczników i przekaźników

Bezpieczniki są typu „Mini Fuse”.

Numer Opis Ampery [A]
56 Pompa paliwowa 20
57
58 Wycieraczka tylnej szyby 15
59 Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) 5
60 Oświetlenie wewnętrzne, konsola sufitowa z wyłącznikami przednich lampek oświetlenia do czytania i oświetlenia kabiny; fotele z elektryczną regulacją 7,5
61 Elektryczna roleta szyby dachowej 10
62 Czujnik deszczu, przyciemnianie lusterka wstecznego, czujnik wilgoci 5
63 Układ ostrzegania o ryzyku kolizji 5
64
65 Otwieranie drzwi bagażnika 10
66
67 Pozycja rezerwowa 3, napięcie stałe 5
68 Blokada kierownicy 15
69 Zespół wskaźników 5
70 Centralny zamek, klapka wlewu paliwa 10
71 Panel sterujący klimatyzacji 7,5
72 Moduł elektroniczny kierownicy 7,5
73 Syrena; złącze transmisji danych OBDII 5
74 Światła drogowe 15
75
76 Światło cofania 7,5
77 Wycieraczki przedniej szyby, wycieraczka tylnej szyby 20
78 Immobilizer 5
79 Pozycja rezerwowa 1, napięcie stałe 15
80 Pozycja rezerwowa 2, napięcie stałe 20
81 Czujnik ruchu autoalarmu, odbiornik nadajnika zdalnego sterowania 5
82 Wycieraczki przedniej szyby, wycieraczka tylnej szyby 20
83 Centralny zamek, klapka wlewu paliwa 10
84 Otwieranie drzwi bagażnika 10
85 Elektryczna nagrzewnica wspomagająca, przycisk podgrzewania tylnych siedzeń 7,5
86 Poduszki powietrzne, poduszka powietrzna chroniąca pieszych 7,5
87 Pozycja rezerwowa 4, napięcie stałe 7,5
88
89
