W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V40 z lat: 2013, 2014.

Volvo V40 z lat 2013-2014 to model wprowadzony przez szwedzką firmę Volvo jako kompaktowy samochód osobowy. Ten okres obejmuje drugą generację Volvo V40, która była dostępna w wersji 5-drzwiowego hatchbacka. Poniżej przedstawiam kilka kluczowych informacji na temat Volvo V40 z lat 2013-2014:

  1. Design: Model V40 z tej generacji charakteryzuje się nowoczesnym, dynamicznym i sportowym designem. Samochód posiada agresywnie wyglądający przód z charakterystyczną atrapą chłodnicy, a także smukłe proporcje nadwozia. To znacznie bardziej nowoczesny wygląd w porównaniu do wcześniejszych wersji.
  2. Bezpieczeństwo: Bezpieczeństwo jest tradycyjnie ważnym aspektem samochodów marki Volvo, a V40 z lat 2013-2014 nie jest wyjątkiem. Wyposażony jest w zaawansowane systemy bezpieczeństwa, w tym systemy wspomagające kierowcę, takie jak system ostrzegania przed kolizją i automatyczne hamowanie, kontrola pasa ruchu, monitorowanie martwego pola i wiele innych.
  3. Silniki: W zależności od regionu i rynku, Volvo V40 oferowało różne opcje silników, w tym benzynowe, dieselowe i hybrydowe jednostki napędowe. Gamę silników cechowała różna pojemność, moc i poziom emisji CO2, aby sprostać różnym potrzebom klientów i wymaganiom ekologicznym.
  4. Wyposażenie i komfort: Volvo V40 z lat 2013-2014 oferowało bogate wyposażenie, w zależności od wersji i wyposażenia. Wnętrze samochodu było starannie zaprojektowane, z wysokiej jakości materiałami i nowoczesnymi funkcjami, takimi jak system multimedialny z nawigacją, klimatyzacja, elektrycznie sterowane szyby i lusterka oraz wiele innych udogodnień.
  5. Popularność: Volvo V40 z tej generacji cieszyło się umiarkowaną popularnością wśród klientów, zwłaszcza w Europie. Był to konkurencyjny samochód w segmencie kompaktowych pojazdów, z dobrą reputacją pod względem bezpieczeństwa i innowacji.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo V70 i XC70 (2011) - schematy bezpieczników i przekaźników

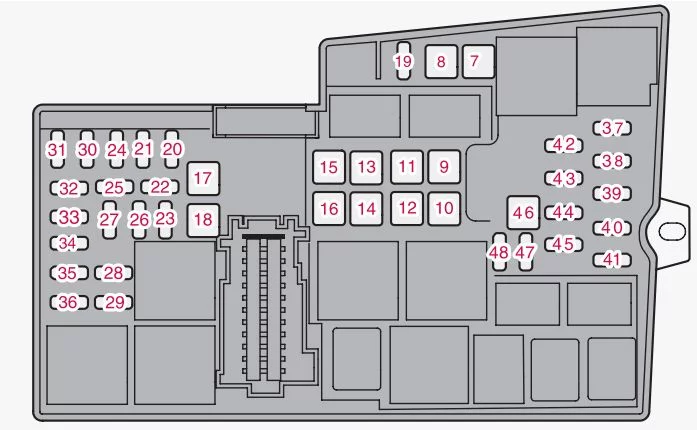

Skrzynka bezpieczników w komorze silnika

Volvo V40 (2013-2014) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
7 40 Pompa ABS
8 30 Zawory ABS
9 20 Spryskiwacze reflektorów*
10 40 Wentylator
11
12 30 Bezpiecznik główny do bezpieczników 32-36
13 30 Elektromagnes siłownika rozrusznika (nie Start/Stop)
14 40 Elektryczna szyba przednia, prawa strona*
15
16 40 Elektryczna szyba przednia, lewa strona*
17 20 Ogrzewanie postojowe*
18 20 Wycieraczki
19 5 Centralny moduł elektroniczny, napięcie odniesienia, akumulator rezerwowy (Start/Stop)
20 15 Klakson
21 5 Światło hamowania
22
23 5 Sterowanie reflektorami
24 5 Cewki przekaźników wewnętrznych
25 15 Gniazdo 12 V, przód konsoli tunelowej
26 15 Moduł kontroli skrzyni biegów
27 15 Sprzęgło elektromagnetyczne klimatyzacji
28 15 Gniazdo 12 V, tylna konsola tunelowa
29 10 Czujnik klimatu*; silniki przepustnicy wlotu powietrza,
30 5 Moduł sterujący silnika (5-cyl.)
31 20 Fotel elektryczny, prawy*
32 10 Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl., 5-cyl. diesel); Lambda sondy (benzyna 4-cyl.); Przepływomierz masowy powietrza (diesel), zawór obejściowy, chłodzenie EGR (diesel); Zawór regulacyjny przepływu paliwa (5-cyl. diesel); Zawór regulacyjny, ciśnienie paliwa (5-cyl. diesel)
20 Cewka przekaźnika w przekaźniku wentylatora chłodzącego (5-cyl. benzyna); Sondy lambda (5-cyl. benzyna)
33 10 przepływomierz masowy powietrza (4-cyl. benzyna); zawór EVAP (4-cyl. benzyna);
Zawory wtryskowe (5-cyl. benzyna); Silnik sterujący, turbodoładowany (4-cyl. diesel); Zawór regulacyjny przepływu paliwa (4-cyl. diesel); Elektrozawór chłodzenia tłoka
(5-cyl. diesel); Zawór regulatora turbo (5-cyl. diesel); Czujnik poziomu oleju
(5-cyl. diesel)
34 10 Zawory (benzyna); solenoidy (benzyna); Sonda lambda (diesel); Nagrzewnica wentylacyjna skrzyni korbowej (5-cyl.); Przepływomierz masowy powietrza (5-cyl. benzyna)
35 10 Cewki zapłonowe (benzyna)
15 Nagrzewnica filtra oleju napędowego; Sterownik świec żarowych (5-cyl. diesel); Pompa oleju
automatycznej skrzyni biegów (5-cyl. diesel Start/Stop)
36 10 Moduł sterujący silnika (4-cyl.)
15 Moduł sterujący silnika (5-cyl.); Przepustnica (5-cyl. benzyna)
37 5 ABS
38 10 Moduł sterujący silnika; Moduł kontroli skrzyni biegów; Poduszki powietrzne
39 10 Kontrola wysokości światła*
40 5 Elektryczny serwosterownik
41 15 Centralny moduł elektroniczny
42
43 10 Pompa płynu chłodzącego (Start/Stop)
44 5 System ostrzegania o kolizji
45 5 Czujnik pedału przyspieszenia
46 Punkt ładowania, bateria w trybie gotowości
47
48
Zobacz także:  Volvo XC60 (2020-2022) - schematy bezpieczników i przekaźników

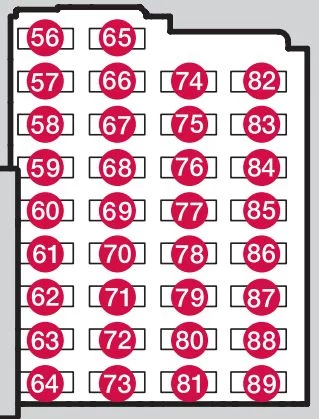

Pod schowkiem na rękawiczki

Volvo V40 (2013-2014) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
56 20 Pompa paliwowa
57
58 15 Wycieraczka tylnej szyby
59 5 Pozycja rezerwowa, oświetlenie wewnętrzne
60 10 Oświetlenie wewnętrzne; Fotele elektryczne
61 10 Roleta, szklany dach*
62 5 Czujnik deszczu*; Ściemnianie, wewnętrzne lusterko wsteczne*; Czujnik wilgoci*
63 5 System ostrzegania o kolizji*
64
65 10 Odblokowanie klapy tylnej A
66
67 5 Pozycja rezerwowa 3, stałe napięcie
68 15 Blokada kierownicy
69 5 Połączona tablica przyrządów
70 10 Centralny zamek, klapka wlewu paliwa (B)
71 10 Panel klimatyczny
72 7,5 Moduł kierownicy
73 5 Syrena alarmowa*; Złącze łącza danych OBDII
74 15 Główna wiązka
75
76 10 Lampa cofania
77 20 Wycieraczki przedniej szyby (C); Wycieraczka tylnej szyby
78 5 Immobilizer
79 15 Pozycja rezerwowa 1, stałe napięcie
80 20 Pozycja rezerwowa 2, stałe napięcie
81 5 Alarm czujnika ruchu*; Zdalny odbiornik
82 20 Wycieraczki przedniej szyby (D); Wycieraczka tylnej szyby
83 10 Centralny zamek, klapka wlewu paliwa (E)
84 10 Odblokowanie klapy tylnej (F)
85 7,5 Element PTC, podgrzewacz powietrza*; Przycisk ogrzewania tylnych siedzeń*
86 10 poduszki powietrzne; Poduszka powietrzna dla pieszych
87 7,5 Pozycja rezerwowa 4, stałe napięcie
88
89
A Zobacz też bezpiecznik 84
B Zobacz też bezpiecznik 83
C Zobacz też bezpiecznik 82
D Zobacz też bezpiecznik 77
E Zobacz też bezpiecznik 70
F Zobacz też bezpiecznik 65
Zobacz także:  Volvo V70 i XC70 (2015) - schematy bezpieczników i przekaźników

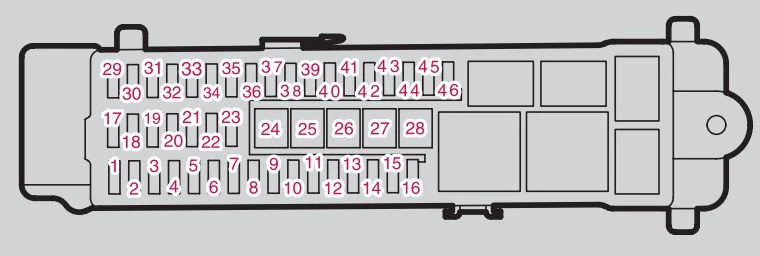

Poniżej prawego przedniego siedzenia

Volvo V40 (2013-2014) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1
2 10 Bezkluczykowy*
3 5 Klamka do drzwi (bez klucza*)
4 25 Panel sterowania, lewe drzwi przednie
5 25 Panel sterowania, prawe drzwi przednie
6 25 Panel sterowania, lewe tylne drzwi
7 25 Panel sterowania, prawe tylne drzwi
8
9 20 Fotel elektryczny lewy*
10
11
12 5 Jednostka sterująca dźwiękiem (wzmacniacz)*
13
14 5 Telematyka*; Bluetooth*
15 15 Audio; Jednostka sterująca systemu informacyjno-rozrywkowego
16 10 Radio cyfrowe*; TELEWIZJA*
17 15 Gniazdo 12 V, przestrzeń ładunkowa
18
19
20
21
22
23 20 Gniazdo przyczepy 2*
24 40 Bezpiecznik główny dla bezpieczników 12-16: Infotainment
25
26 40 Gniazdo przyczepy 1*
27 30 Odmrażacz tylnej szyby
28
29 5 BLIS*
30 5 Pomoc w parkowaniu*
31 5 Kamera parkowania*
32
33
34 15 Ogrzewanie fotela (po stronie kierowcy)
35 15 Ogrzewanie fotela (strona pasażera)
36
37
38
39 15 Ogrzewanie siedzeń, tylne prawe*
40 15 Ogrzewanie fotela tylnego lewego*
41 15 Moduł sterujący AWD*
42
43
44
45
46
