Volvo S80 (2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2007. W roku 2007, Volvo wprowadziło drugą generację modelu S80, kontynuując tradycję luksusowych sedanów, które charakteryzują się zaawansowanymi technologiami, dbałością o bezpieczeństwo i komfort – cechy charakterystyczne dla marki Volvo. Druga generacja Volvo S80, oznaczona jako S80 II, przyniosła […]

08/31/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2007.

W roku 2007, Volvo wprowadziło drugą generację modelu S80, kontynuując tradycję luksusowych sedanów, które charakteryzują się zaawansowanymi technologiami, dbałością o bezpieczeństwo i komfort – cechy charakterystyczne dla marki Volvo. Druga generacja Volvo S80, oznaczona jako S80 II, przyniosła liczne ulepszenia w porównaniu do poprzednika.

Oto kilka kluczowych cech i informacji dotyczących modelu Volvo S80 II z roku 2007:

  1. Design i Komfort: Druga generacja S80 (S80 II) prezentowała nowoczesny design, który łączył elegancję z nowatorskimi rozwiązaniami. Kabina pasażerska była przestronna i zaprojektowana z myślą o komforcie, wykorzystując wysokiej jakości materiały i nowoczesne wykończenia.
  2. Bezpieczeństwo: Bezpieczeństwo pozostało priorytetem dla marki Volvo. Model S80 II był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne technologie aktywnej i pasywnej ochrony przed kolizją.
  3. Technologie i Wyposażenie: Volvo kontynuowało oferowanie zaawansowanych technologii w modelu S80 II, w tym systemów nawigacyjnych, systemów audio wysokiej jakości oraz asystentów kierowcy. Wprowadzono nowoczesne funkcje i systemy wspomagające prowadzenie.
  4. Silniki i Wybór: Model S80 II oferował różnorodne warianty silnikowe, obejmujące jednostki benzynowe, turbodiesle oraz później wprowadzono wersje hybrydowe. To pozwalało na wybór odpowiedniego silnika zgodnie z preferencjami i potrzebami kierowcy.
  5. Jakość Jazdy: Podobnie jak w przypadku pierwszej generacji, S80 II dążyło do zapewnienia wysokiego komfortu jazdy i jakości prowadzenia. Ulepszono zawieszenie i układ kierowniczy, aby zwiększyć płynność podróży.
  6. Innowacje i Zmiany: Druga generacja przyniosła nowości, takie jak dostępne systemy kamer parkowania, monitorowanie martwego pola czy systemy ostrzegania o kolizji. Modele hybrydowe również zadebiutowały w tej generacji.
  7. Rozpoznawalność Marki: Model S80 II kontynuował budowanie reputacji marki Volvo jako producenta luksusowych, bezpiecznych i innowacyjnych samochodów.
Zobacz także:  Volvo C70 (2003-2005) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

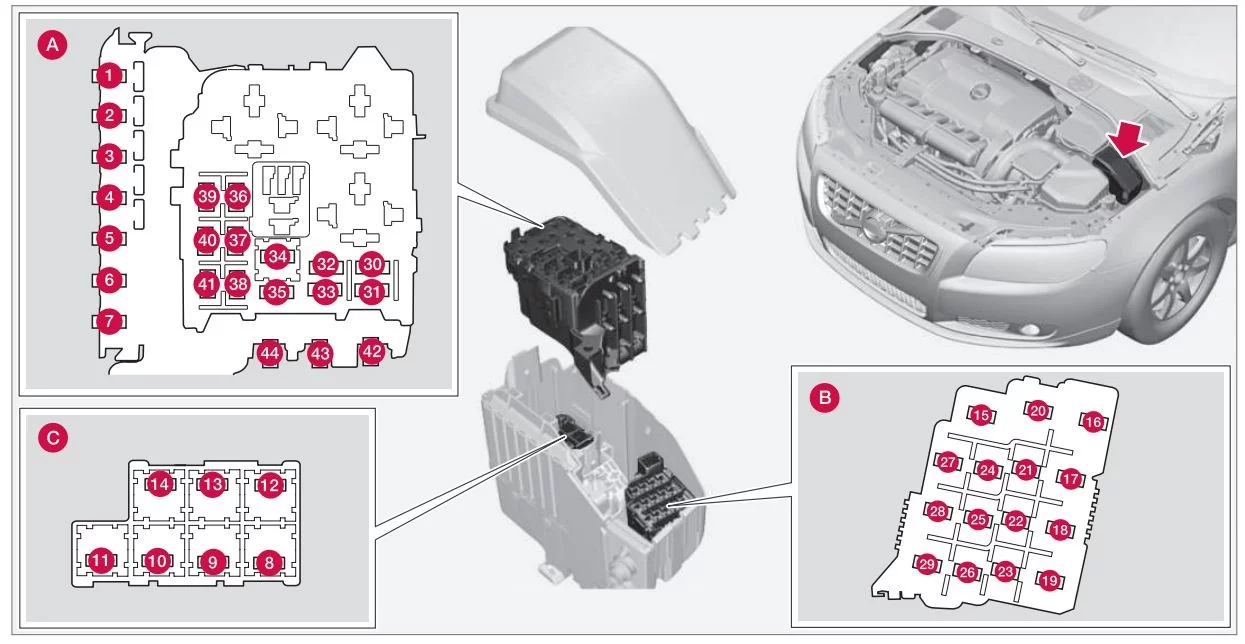

Komora silnika

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika dolna

Volvo S80 (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 50
6
7
8
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji 40
12
13 Pompa ABS 30
14 Zawory ABS 20
15
16 Aktywne światła biksenonowe. Poziomowanie reflektorów (opcja) 10
17 Centralny moduł elektryczny 20
18 Radar. Moduł sterujący ACC (opcja) 5
19 Wspomaganie kierownicy zależne od prędkości 5
20 Moduł sterujący silnika (ECM), skrzynia biegów, SRS 10
21 Podgrzewane dysze spryskiwaczy 10
22 Pompa próżniowa I5T 20
23 Panel oświetleniowy 5
24 Spryskiwacze reflektorów 15
25 Gniazdo 12 V, przednie i tylne siedzenie 15
26 Dach księżycowy (opcja), konsola sufitowa/ECC (opcja) 10
27 Skrzynka komory silnika 5
28 Światła pomocnicze (opcja) 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki 5
34 Przekaźnik silnika rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika (ECM) 10
37 System wtrysku 15
38 Zawory silnika 10
39 EVAP/podgrzewany czujnik tlenu/wtrysk 15
40 Pompa wody (V8) 10
Nagrzewnica wentylacyjna skrzyni korbowej 20
41 Wykrywanie wycieków paliwa 5
42
43 Wentylator chłodzący 50
44 Wentylator chłodzący 60
Zobacz także:  Volvo C30 (2009) - schematy bezpieczników i przekaźników

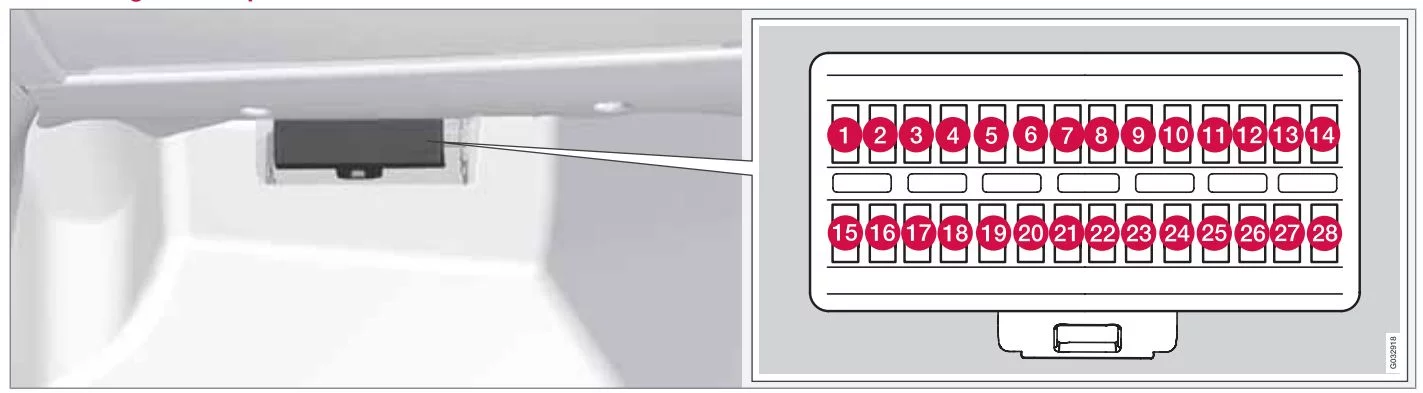

Schowek w przedziale pasażerskim

Volvo S80 (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Czujnik deszczu 5
2 System SRS 10
3 Hamulce ABS. Elektryczny hamulec postojowy 5
4 Pedał przyspieszenia, podgrzewane siedzenia (opcja) 7,5
5
6 Wyświetlacz ICM, CD i radio 15
7 Moduł kierownicy 7,5
8
9 Światła drogowe 15
10 Szyberdach (opcja) 20
11 Światła zapasowe 7,5
12
13 Przednie światło przeciwmgielne (opcja) 15
14 Spryskiwacze szyby przedniej 15
15 Adaptacyjny tempomat ACC (opcja) 10
16
17 Sufitowe oświetlenie sufitowe, Panel sterowania drzwi kierowcy/Elektryczny fotel pasażera (opcja) 7,5
18 Wyświetlacz informacyjny 5
19 Fotel kierowcy elektrycznie (opcja) 5
20 Składany zagłówek tylny (opcja) 15
21 Odbiornik kluczyka zdalnego, czujniki alarmowe 5
22 Pompa paliwowa 20
23 Elektryczna blokada kolumny kierownicy 20
24 15
25 Zamek, zbiornik/bagażnik 10
26 Syrena alarmowa. ECC 5
27 Przycisk START/STOP 5
28 Włącznik światła hamowania 5
Zobacz także:  Volvo XC90 (2004) - schematy bezpieczników i przekaźników

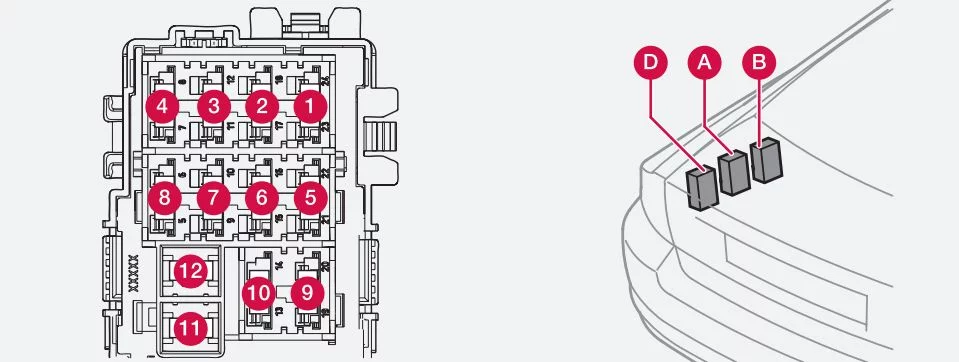

Bagażnik

Volvo S80 (2007) - schematy bezpieczników i przekaźników

Moduł A (czarny)

Numer Opis Ampery [A]
1 Przełączniki w drzwiach kierowcy 25
2 Przełączniki w drzwiach pasażera 25
3 Przełączniki w tylnych drzwiach po stronie kierowcy 25
4 Przełączniki w tylnych drzwiach po stronie pasażera 25
5
6 Gniazdo 12V w bagażnikach chłodnica (opcja) 15
7 Odmrażacz tylnej szyby 30
8
9 Gniazdo przyczepy 2 (opcja) 15
10 Fotel kierowcy elektrycznie (opcja) 25
11 Gniazdo przyczepy 1 (opcja) 40
12

Moduł B (biały)

Numer Opis Ampery [A]
1 Asystent parkowania (opcja) 5
2 Moduł sterujący Four-C (opcja) 15
3 Podgrzewany fotel kierowcy (opcja) 15
4 Podgrzewany fotel pasażera (opcja) 15
5 Ogrzewanie tylnego siedzenia, strona pasażera (opcja) 15
6 Moduł sterujący AWD 10
7 Ogrzewanie tylnego siedzenia po stronie kierowcy (opcja) 15
8
9 Fotel pasażera z napędem elektrycznym (opcja) 25
10 Napęd bezkluczykowy (opcja) 20
11 Elektryczny hamulec postojowy – po stronie kierowcy (opcja) 30
12 Elektryczny hamulec postojowy – strona pasażera (opcja) 30

Moduł D (niebieski)

Numer Opis Ampery [A]
1 Wyświetlacz systemu nawigacyjnego (opcja) 10
2
3
4 Radio satelitarne SIRIUS (opcja) 5
5 Wzmacniacz dźwięku 25
6 System nagłośnienia 15
7 Zestaw głośnomówiący Bluetooth (opcja) 5
8 – 12 rezerwa
