W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2023.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

Volvo S60 (2023) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa

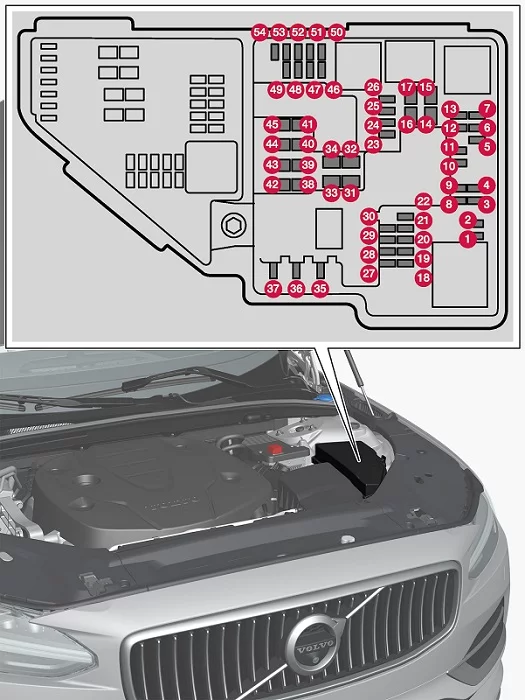

Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnika zabezpieczają między innymi funkcje związane z silnikiem i układem hamulcowym.

Volvo S60 (2023) - schematy bezpieczników i przekaźników

Po wewnętrznej stronie pokrywy znajdują się specjalne szczypce, które ułatwiają wymianę przepalonych bezpieczników.

W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.

Rozmieszczenie bezpieczników pokazano po wewnętrznej stronie pokrywy. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis bezpiecznika może dotyczyć mniejszej ich liczby niż podano w tabeli, albo może nie występować wcale, zależnie od wyposażenia samochodu.

Numer Opis Ampery [A] Typ
1 Micro
2 Micro
3 Moduł ciśnienia doładowania, turbosprężarka

Grupa sond lambda

15 Micro
4 Świece zapłonowe/cewki zapłonowe (silnik benzynowy)

Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny)

15 Micro
5 Elektrozawór pompy oleju silnikowego

Grupa sond lambda

Elektrozawór sprężarki klimatyzacji

15 Micro
6 Czujniki poziomu i temperatury oleju

Moduł świec żarowych (silnik wysokoprężny)

Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).

7,5 Micro
7 Moduł sterujący silnika (ECM)

Moduł sterujący przepustnicy

Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).

20 Micro
8 Moduł sterujący silnika (ECM) 5 Micro
9 Pompa układu pochłaniania oparów paliwa (EVAP) 10 Micro
10 Moduł świec żarowych (silnik wysokoprężny)

Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika).

10 Micro
11 Moduł sterujący, żaluzja spojlera

Moduł sterujący, żaluzja chłodnicy

Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny)

Zawór przełączający, płyn chłodzący

5 Micro
12 Pompa płynu chłodzącego 15 Micro
13 Moduł sterujący silnika (ECM) 20 Micro
14 Rozrusznik 40 MCase
15 Rozrusznik Bocznik MCase
16 Grzałka filtra paliwa (silnik wysokoprężny) 30 MCase
17 Siłownik sprzęgła 1 25 MCase
18 Moduł obliczeniowy 5 Micro
19 Bezpiecznik zapasowy 7,5 Micro
20 Bezpiecznik zapasowy 10 Micro
21 Bezpiecznik zapasowy 15 Micro
22 Moduł sterujący skrzyni biegów 20 Micro
23 Gniazdo USB, konsola między fotelami, tył 7,5 Micro
24 Gniazdo 12 V, konsola między fotelami, przód 15 Micro
25 Micro
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
2 Micro
28 Reflektor, lewy 15 Micro
29 Reflektor, prawy 15 Micro
30 Moduł sterujący skrzyni biegów 20 Micro
31 Ogrzewanie przedniej szyby, lewa strona Bocznik MCase
32 Ogrzewanie przedniej szyby, lewa strona 40 MCase
33 Spryskiwacze reflektorów 25 MCase
34 Pompa płyny do spryskiwaczy, przód 25 MCase
35 Elektryczna dźwignia skrzyni biegów 15 Micro
36 Sygnał dźwiękowy (klakson) 20 Micro
37 Syrena alarmu 5 Micro
38 Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) 30 MCase
39 Wycieraczki szyby przedniej 30 MCase
40 MCase
41 Ogrzewanie przedniej szyby, prawa strona 40 MCase
42 Nagrzewnica postojowa 20 MCase
43 MCase
44 Siłownik sprzęgła 2 25 MCase
45 Ogrzewanie przedniej szyby, prawa strona Bocznik MCase
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego 5 Micro
47 Radar, przedni 5 Micro
48 Reflektor, prawy 15 Micro
49 Blokada antyalkoholowa

5

Micro
50 Moduł sterujący skrzyni biegów 10 Micro
51 Moduł sterujący, podłączanie akumulatora 5 Micro
52 Moduł kolizyjny (SRS) 5 Micro
53 Reflektor, lewy 15 Micro
54 Czujnik pedału przyspieszenia 5 Micro

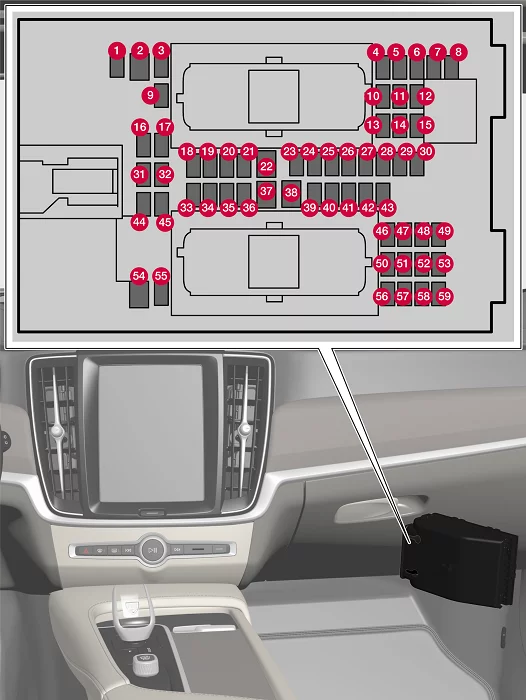

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki w skrzynce bezpieczników pod schowkiem w desce rozdzielczej zabezpieczają takie podzespoły jak gniazda elektryczne, wyświetlacze i moduły drzwi.

Volvo S60 (2023) - schematy bezpieczników i przekaźników

Centralka elektryczna znajduje się za dywanikiem podłogowym/panelem bocznym.

Numer Opis Ampery [A] Typ
1 Moduł sterujący, akumulator 48 V 10 Micro
2 MCase
3 Micro
4 Czujnik ruchu 5 Micro
5 Micro
6 Wyświetlacz kierowcy 5 Micro
7 Klawiatura, konsola centralna 5 Micro
8 Czujnik nasłonecznienia

Transponder funkcji opłat drogowych

5 Micro
9 Micro
10 System Infotainment 15 Micro
11 Moduł elektroniczny kierownicy 5 Micro
12 Moduł sterujący, pokrętło rozruchu i hamulec postojowy 5 Micro
13 Podgrzewana kierownica 15 Micro
14 Czujnik pyłków zawieszonych w powietrzu (APMS) 5 Micro
15 Micro
16 Micro
17 Micro
18 Moduł sterujący, klimatyzacja 10 Micro
19 Blokada kierownicy 7,5 Micro
20 Gniazdo diagnostyczne OBD-II 10 Micro
21 Wyświetlacz centralny 5 Micro
22 Moduł wentylatora układu klimatyzacji, przedni 40 MCase
23 Koncentrator USB 5 Micro
24 Elementy sterowania oświetlenia

Wyłącznik oświetlenia kabiny

Przyciemnianie, wewnętrzne lusterko wsteczne

Czujniki deszczu i światła

Fotele przednie regulowane elektrycznie

Panele sterowania, drzwi tylne

Moduł wentylatora, klimatyzacja

Jonizator

Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach

7,5 Micro
25 Kamera przednia 5 Micro
26 Konsola sufitowa 20 Micro
27 Wyświetlacz przezierny na szybie przedniej 5 Micro
28 Wyłącznik oświetlenia kabiny 5 Micro
29 Płytka do ładowania bezprzewodowego 5 Micro
30 Wyświetlacz konsoli sufitowej 5 Micro
31 Micro
32 Micro
33 Micro
34 Skrzynka bezpieczników, przestrzeń bagażowa 10 Micro
35 Moduł sterujący, łączność internetowa samochodu

Moduł sterujący, usługi Volvo

5 Micro
36 Micro
37 Urządzenie audio (wzmacniacz) 40 MCase
38 MCase
39 Moduł anteny (TCAM) 5 Micro
40 Moduł sterujący, funkcje komfortowe fotela, przód 5 Micro
41 Blokada antyalkoholowa

5

Micro
42 Micro
43 Moduł sterujący, pompa paliwa 15 Micro
44 Przetwornica 48 V

Moduł rozruchu silnika

5 Micro
45 Moduł sterujący funkcji wspomagających kierowcę (Active Safety) 5 Micro
46 Podgrzewanie fotela kierowcy 15 Micro
47 Podgrzewanie przedniego fotela pasażera 15 Micro
48 Pompa płynu chłodzącego 7,5 Micro
49 Filtr powietrza 5 Micro
50 Regulowany elektrycznie fotel kierowcy 20 Micro
51 Moduł, aktywna amortyzacja 20 Micro
52 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
53 System Infotainment 10 Micro
54 MCase
55 Micro
56 Przedni fotel pasażera z elektryczną regulacją 20 Micro
57 Micro
58 Micro
59 Główny bezpiecznik systemu Infotainment 15 Micro

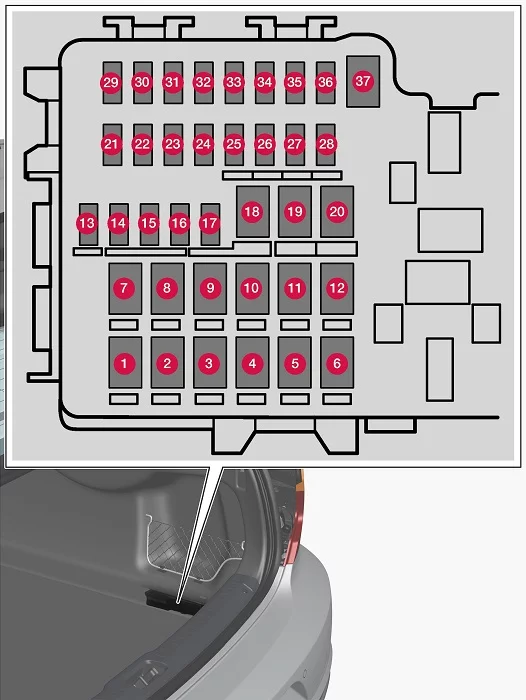

Bezpieczniki w przestrzeni bagażowej

Skrzynka bezpieczników w przestrzeni bagażowej znajduje się pod panelem po prawej stronie.

Volvo S60 (2023) - schematy bezpieczników i przekaźników

Centralka elektryczna znajduje się za panelem po prawej stronie.

Numer Opis Ampery [A] Typ
1 Ogrzewanie szyby tylnej 30 MCase
2 Centralny elektryczny moduł sterujący 40 MCase
3 MCase
4 Silnik blokady oparcia, prawa strona z tyłu 15 MCase
5 MCase
6 Silnik blokady oparcia, lewa strona z tyłu 15 MCase
7 Moduł drzwi, prawy tylny 20 MCase
8 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 30 MCase
9 MCase
10 Moduł drzwi, prawy przedni 20 MCase
11 Moduł sterujący haka holowniczego 40 MCase
12 Napinacz pasa bezpieczeństwa, prawa strona 40 MCase
13 Wewnętrzne cewki przekaźników 5 Micro
14 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 15 Micro
15 Moduł drzwi, lewy tylny 20 Micro
16 Blokada antyalkoholowa 5 Micro
17 Micro
18 Moduł sterujący haka holowniczego 25 MCase
Moduł akcesoriów 40
19 Moduł drzwi, lewy przedni 20 MCase
20 Napinacz pasa bezpieczeństwa, lewa strona 40 MCase
21 Kamera parkowania 5 Micro
22 Micro
23 Micro
24 Pozycja przygotowana dla pojazdu specjalnego 5 Micro
25 Micro
26 Micro
27 Micro
28 Ogrzewanie fotela, lewego tylnego 15 Micro
29 Micro
30 Blind Spot Information (BLIS) 5 Micro
31 Micro
32 Napinacz pasa bezpieczeństwa, prawa strona 5 Micro
33 Siłownik, układ wydechowy (silnik benzynowy) 5 Micro
34 Micro
35 Moduł sterujący All Wheel Drive (AWD) 15 Micro
36 Ogrzewanie fotela, prawego tylnego 15 Micro
37 MCase
