Volvo FH 12, 16 (1994-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 12, 16 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. Volvo FH12 i FH16 to ciężarowe samochody ciągnikowe, które były produkowane w latach 1994-2004 przez szwedzką firmę Volvo Trucks. Modele te były zbudowane na bazie popularnej […]

05/13/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 12, 16 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Volvo FH12 i FH16 to ciężarowe samochody ciągnikowe, które były produkowane w latach 1994-2004 przez szwedzką firmę Volvo Trucks. Modele te były zbudowane na bazie popularnej serii FH i były dostępne w różnych konfiguracjach, z silnikami o różnej mocy i pojemności.

FH12 był wyposażony w silniki o pojemności od 9 do 12 litrów i mocy od 340 do 420 KM, natomiast FH16 miał silniki o pojemności od 16 do 18 litrów i mocy od 470 do 610 KM. Modele te były wykorzystywane do transportu ciężkich ładunków na długich dystansach, zarówno w Europie, jak i na innych kontynentach.

W ciągu lat produkcji, modele FH12 i FH16 były aktualizowane, co wprowadzało zmiany w wyglądzie, konstrukcji i technologii. W 2002 roku został wprowadzony nowy model FH, zastępujący modele FH12 i FH16. Jednakże modele te wciąż są popularne wśród kierowców i przedsiębiorców transportowych jako solidne i niezawodne pojazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

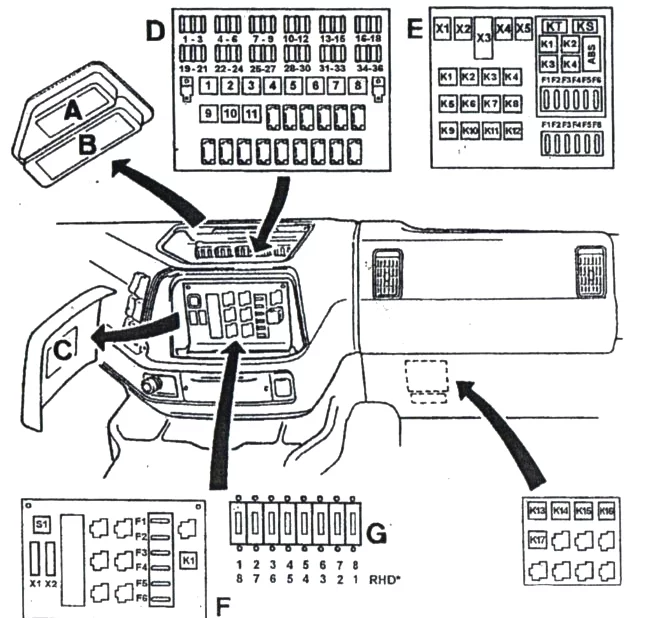

Układ

Volvo FH 12, 16 (1994-2004) - schematy bezpieczników i przekaźników

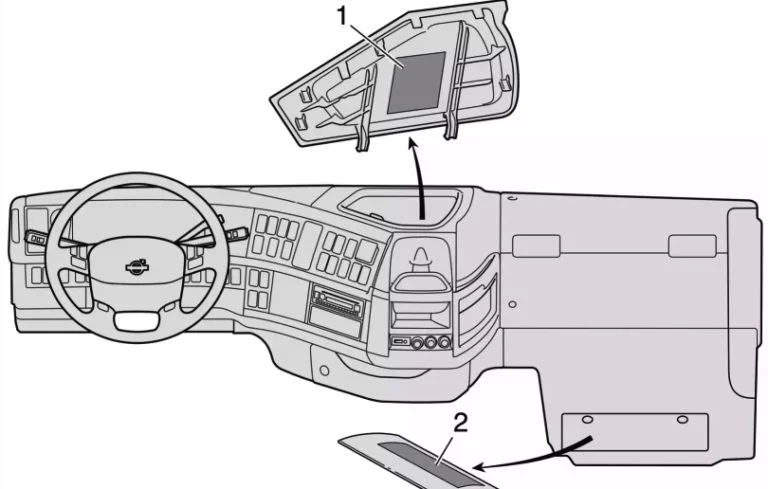

Blok D

Aby uzyskać dostęp, zdejmij osłonę ochronną.

Volvo FH 12, 16 (1994-2004) - schematy bezpieczników i przekaźników

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

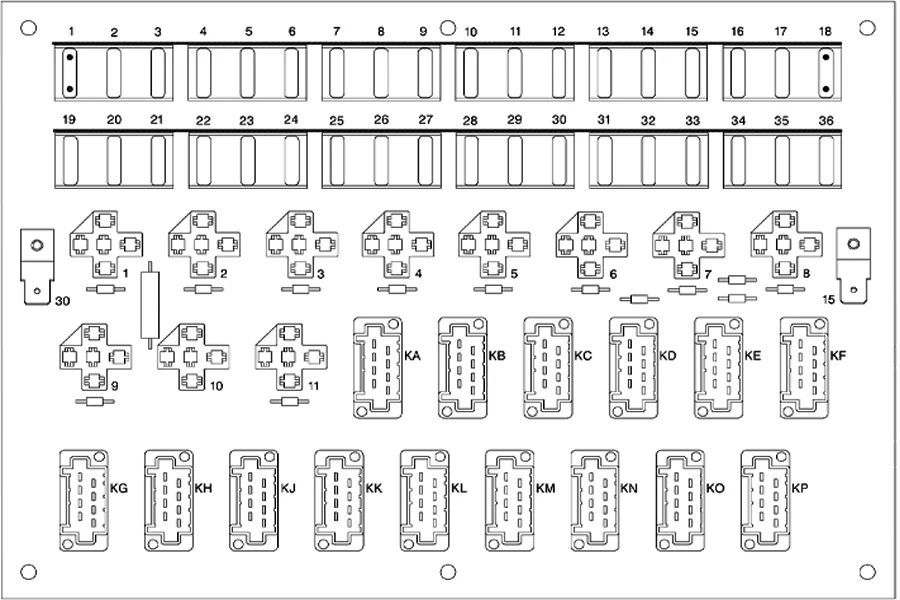

Typ 1

Volvo FH 12, 16 (1994-2004) - schematy bezpieczników i przekaźników

Opis



Bezpieczniki

  • F1 – światła mijania lewe
  • F2 – światła mijania prawe
  • F3 – ogrzewanie postojowe, webasto, radio
  • F4 – stop, światła hamowania, bezpiecznik światła hamowania
  • F5 – światła cofania, lampka ładowania alternatora, wzbudzenie alternatora, bezpiecznik biegu wstecznego
  • F6 – oświetlenie wnętrza, radio, bezpiecznik centralnego zamka, oświetlenie wnętrza i gniazdka
  • F7 – alarm
  • F8 – kierunkowskazy, światła ostrzegawcze
  • F9 – tachograf, zegar, zespół alarmowy (alarm), oświetlenie, bezpiecznik przyrządów i tachograf
  • F10 – klimatyzacja, silnik wentylatora ogrzewania wewnętrznego
  • F11 – automatyczna skrzynia biegów, bezpiecznik jednostki sterującej skrzyni biegów
  • F12 – silnik wycieraczek i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz
  • F13 – Spryskiwacze reflektorów, bezpiecznik wycieraczek reflektorów
  • F14 – Szperacz, dodatkowe światła, bezpiecznik reflektora
  • F15 – podgrzewanie silnika – świece żarowe, bezpiecznik świec żarowych
  • F16 – zapalniczka, konwerter
  • F17 – przednie światła przeciwmgielne, bezpiecznik tylnych świateł przeciwmgielnych
  • F18 – jednostka sterująca silnika EDC
  • F19 – światło drogowe, lewa strona, bezpiecznik na schemacie lewego reflektora
  • F20 – światło drogowe prawa strona, bezpiecznik na schemacie elektrycznym prawego reflektora
  • F21 – gniazda 24 V, lampka nocna, bezpiecznik oświetlenia wnętrza
  • F22 – rezerwa
  • F23 – zawieszenie pneumatyczne, podnoszenie ramy
  • F24 – wymiary po lewej stronie
  • F25 – reflektor
  • F26 – światło postojowe przyczepy z lewej strony, bezpiecznik na schemacie elektrycznym świateł postojowych
  • F27 – klimatyzator
  • F28 – wymiary po prawej stronie
  • F29 – jednostka sterująca silnika EDC
  • F30 – światło postojowe przyczepy po prawej stronie
  • F31 – blokada mechanizmu różnicowego, przystawka odbioru mocy
  • F32 – sygnał dźwiękowy, wyposażenie dodatkowe
  • F33 – elektryczne okno po stronie kierowcy
  • F34 – centralny zamek, elektryczne szyby z przejściem. boki
  • F35 – światła mijania
  • F36 – podgrzewane lusterko
Zobacz także:  Volvo FM Electric - schematy bezpieczników i przekaźników

Przekaźniki

  • 302 – Przekaźnik oświetlenia (dodatkowy reflektor)
  • 305 – Przekaźnik świateł cofania
  • 306 – Przekaźnik świateł mijania
  • 307 – Przekaźnik świateł drogowych
  • 308 – Światła hamowania przekaźnika świateł hamowania
  • 309 – Wymiary przekaźnika
  • 315 – Przekaźnik rozrusznika
  • 343 – Przekaźnik tylnych świateł przeciwmgłowych
  • 375 – Przekaźnik świateł do jazdy dziennej, alternator

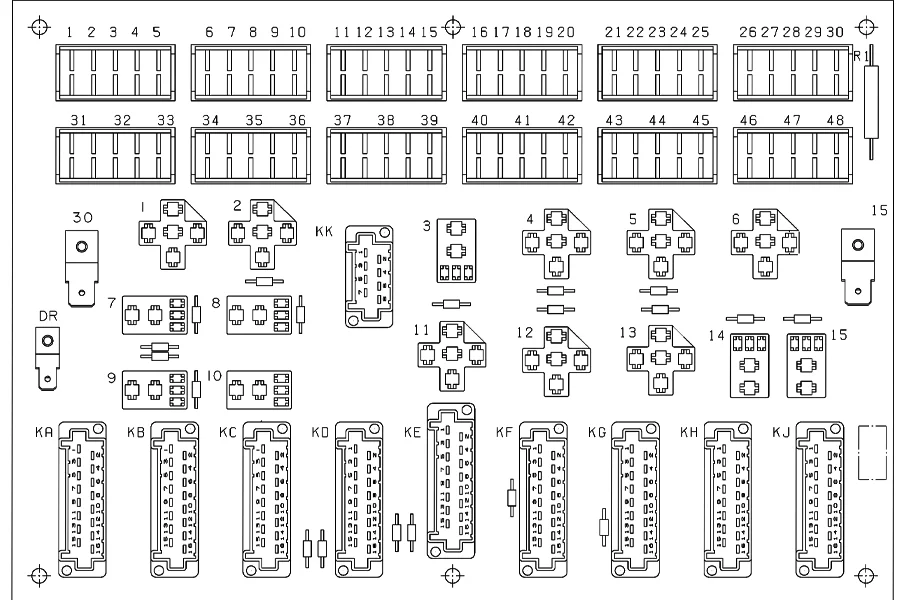

Typ 2

Volvo FH 12, 16 (1994-2004) - schematy bezpieczników i przekaźników

Opis

Bezpieczniki

  • F1 Zawieszenie pneumatyczne, hydrauliczny podnośnik wózka
  • F2 Inhibitory obszaru, sterowanie sprężarką
  • Poduszka powietrzna F3, immobilizer
  • F4 Centralny zamek
  • F5 Oświetlenie wewnętrzne, timer
  • F6 Zatrzymanie przyczepy
  • F7 Instrumenty
  • F8 Dzielnik napięcia do radia
  • F9 Światła stop
  • F10 Szperacz
  • F11 Migają światła drogowe
  • Zawieszenie pneumatyczne F12
  • F13 Podgrzewane lusterka wsteczne
  • F14 Przekaźnik ogrzewania „radiopos”
  • F15 Mijania światło LHS
  • F16 Drogowe światło LHS
  • F17 Radiost
  • F18 Sterowanie wentylatorem chłodzącym, przekaźnik ogrzewania
  • F19 ECU pojazdu
  • F20 Elektrozawory silnika
  • F21 Instrumenty, el. podgrzewany przekaźnik lusterka
  • F22 Światło dzienne
  • F23 Ogrzewanie suszarki
  • F24 Wyposażenie dodatkowe
  • F25 el. lusterko wsteczne
  • F26 Blokada mechanizmu różnicowego, przystawka odbioru mocy
  • F27 Elektroniczna kontrola klimatu
  • F28 Kierunkowskaz, przyrządy
  • Klakson F29
  • Zapalniczka F30
  • F31 Dzielnik napięcia 12V
  • F32 Tylne światła przeciwmgielne
  • F33 Światło postojowe, lewe
  • F44 Lewa przyczepa ze światłem obrysowym
  • F55 Oświetlenie bagażnika
  • F56 Światło obrysowe prawa przyczepa
  • F57 Światło postojowe, prawe
  • F58 Kierunkowskaz, ostrzeżenie o niebezpieczeństwie
  • F59 Środkowy prawy
  • F30 Prawe światło drogowe
  • F31 el. elektryczne okno, strona pasażera
  • F32 el. elektryczne okno, strona kierowcy
  • F33 ECU silnika
  • F34 Światło cofania, ostrzeżenie cofania, alarm
  • F35 Wentylator, jednostka klimatyczna
  • F36 El podgrzewane siedzenie, park. podgrzewacz
  • F37 Wycieraczka
  • F38 Wycieraczka szyby przedniej i spryskiwacz reflektora
Zobacz także:  Volvo V90 (2023) - schematy bezpieczników i przekaźników

Przekaźniki

  • 301 Przekaźnik, światła przeciwmgielne „9” (CG5)
  • 305 Przekaźnik świateł cofania „12” (EA7)
  • 306 Przekaźnik świateł drogowych „11” (CE55)
  • 307 Przekaźnik świateł mijania „3” (CE48)
  • 308 Przekaźnik świateł hamowania ciężarówka „8” (CK8)
  • Przekaźnik 308V świateł hamowania przyczepy „10” (CK15)
  • 309L Przekaźnik, światła postojowe lewe „1” (CE19)
  • 309R Przekaźnik świateł postojowych prawy „2” (CE26)
  • 315R Przełącznik rozruchu przekaźnika „4” (AA42)
  • Przekaźnik 343, tylne światła przeciwmgielne „7” (CG12)
  • 348A Przekaźnik, wentylator, jednostka klimatyczna „13” (HA 6)
  • 360 Przekaźnik, blokada przystawki odbioru mocy „14” (LD3) (LE4)
  • 379 Przekaźnik wtrysku paliwa „5” (AC17)
  • 3005 Przekaźnik sterowany generatorem „6” (AA52)
  • 3101 Przekaźnik oświetlenia wnętrza „15” (ER13) (ES13)

Blok E

Złącza

  • Х1 – Wolny
  • X2 – Automatyczna skrzynia biegów „AG2”
  • X3 – Automatyczna skrzynia biegów „AGS1”
  • X4 – Zawieszenie pneumatyczne „BL”
  • X5 – Układ przeciwblokujący „AS”

Bezpieczniki

  • P1 – Dodatkowa grzałka (20A)
  • P2 – Dodatkowa grzałka (15A)
  • P3 –
  • P4 –
  • P5 – Elektryczne ogrzewanie siedzeń (15A)
  • P6 – Wejście elektryczne 12 V (15 A)
Zobacz także:  Volvo S40 (2011) - schematy bezpieczników i przekaźników

Bezpieczniki

  • P1 – Zawór elektromagnetyczny, układ zapobiegający blokowaniu
  • P2 – Zawór elektromagnetyczny, układ zapobiegający blokowaniu
  • P3 – Przekaźnik, jednostka sterująca (5A)
  • P4 – Blok informacyjny (5A)
  • P5 – Wejście diagnostyczne (5A)
  • P6 – Zasilanie przyczepy (25A)
  • K1 – Szperacze „302”
  • K2 – Zawieszenie pneumatyczne, regulacja poziomu „3014A”
  • K3 – Zawieszenie pneumatyczne, regulacja poziomu „3014B”
  • K4 – Zawieszenie pneumatyczne „3014C”
  • K5 – Regulacja siedziska „3076”
  • K6 – Lusterka wsteczne z ogrzewaniem elektrycznym
  • K7 – Zawieszenie pneumatyczne, wózek jezdny „314D”
  • K8 – Zawieszenie pneumatyczne, podnośnik kolumny „314E”
  • K9 – Automatyczna skrzynia biegów, EWG. hamowanie silnikiem ADR „345V” „318A” „309AB”
  • K10 – Automatyczna skrzynia biegów, EEC, hamowanie silnikiem ADR „3073” „318V” „309AL”

Bezpieczniki przeciwblokujące

  • K1 – Zawór elektromagnetyczny, układ przeciwblokujący
  • K2 – Światła stopu przyczepy
  • K3 – Zawór elektromagnetyczny, układ przeciwblokujący
  • K4 – Kierunkowskazy, układ przeciwblokujący

Blok H

Blok wyposażenia dodatkowego (opcjonalnie). Znajduje się w prawym dolnym rogu diagramu. Mogą tu występować elementy zabezpieczające: Klimatyzator, Jednostka sterująca, Ogrzewanie postojowe (woda) itp.

Blok G

Bloki elektroniczne

  • Przekaźnik wielofunkcyjny
  • układ EDK
  • Przekaźnik oświetlenia
  • Centralny zamek
  • Winda stojąca typu A
  • Skok podnośnika (ATV) (pneumatyczny typu A)
  • Podnośnik bagażnika (ATV). Typ
  • Dim-Dip (Wielka Brytania)

Blok F

  • S1 – Klucz narzędzia diagnostycznego
  • X1 – Jednostka sterująca silnika, system informacji kierowcy
  • X2 – Układ zapobiegający blokowaniu kół podczas hamowania

Obwód elektryczny nadwozia

Bezpieczniki

  • F1 – Akumulator -30
  • F2 – Akumulator -30
  • F3 – Przełącznik startu „15”
  • F4 – Przełącznik startu „15”
  • F5 – Alternator „61” (5A)
  • F6 – Światła postojowe (5A)

Przekaźnik

K1 – Zasilanie przez bezpieczniki 3 i 4

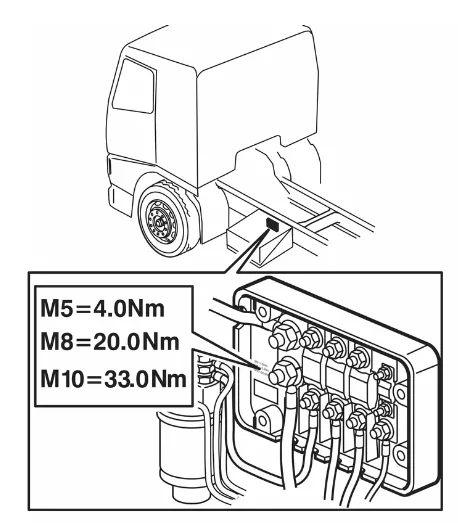

Blok bezpieczników dużej mocy można również zainstalować obok akumulatora.

Volvo FH 12, 16 (1994-2004) - schematy bezpieczników i przekaźników

Opis

Obok akumulatora można również zainstalować skrzynkę bezpieczników dużej mocy.

  1. 125A Ogrzewanie
  2. 200A Hydrauliczny podnośnik do wózków / Bodybuilder
  3. Kabina 125A
  4. 40A Zasilacz wtórny do latarek
