Volkswagen Touran II (5T) (2016-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Touran II (5T) z lat: 2015, 2016, 2017, 2018, 2019, 2020. Volkswagen Touran II został zaprezentowany na targach w Genewie w 2015 roku. VW Touran 5T występuje w wersji 5- i 7-osobowej. Zmiany względem poprzedniej generacji to m. in. znacznie większe wymiary […]

05/06/2023
Czas czytania: 7 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Touran II (5T) z lat: 2015, 2016, 2017, 2018, 2019, 2020.

Volkswagen Touran II został zaprezentowany na targach w Genewie w 2015 roku. VW Touran 5T występuje w wersji 5- i 7-osobowej. Zmiany względem poprzedniej generacji to m. in. znacznie większe wymiary oraz zwiększony rozstaw osi. Zastosowano również system składania foteli Fold Flat. Touran II zbudowano na platofrmie MQB, która występuje chociażby w takich modelach jak Golf Sportvan, Seat Leon, czy Skoda Octavia. Pojazd występuje w wariantach Trendline, Comfortline, Highline, R-Line, United.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

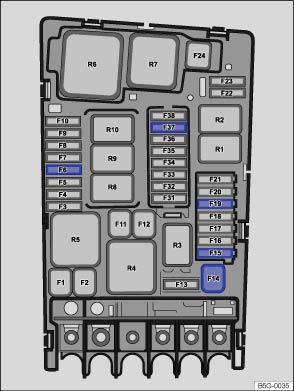

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników (-SB-)

Volkswagen Touran II (5T) (2016-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SB1 25A/40A Jednostka sterująca ABS
SB2 40A Jednostka sterująca ABS
Pompa hydrauliczna ABS
SB3 15A/30A Jednostka sterująca silnika/silnika
SB4 5A/7,5A/10A Czujnik poziomu i temperatury oleju

Wentylator chłodnicy
Przekaźnik układu dozowania środka redukującego (olej napędowy)
Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna)

Zawór sterujący wałka rozrządu 1 (benzyna)

Zawór sterujący wałkiem rozrządu wydechu 1 (benzyna)
Zawór regulacji ciśnienia oleju

Zawór płynu chłodzącego do cylindra (silnik wysokoprężny)
Przekaźnik wysokiej mocy cieplnej (silnik wysokoprężny)

Zawór przełączający chłodnicy recyrkulacji spalin (silnik wysokoprężny)

Przekaźnik niskiej mocy cieplnej (silnik wysokoprężny)

Zawór elektromagnetyczny regulacji ciśnienia doładowania (silnik wysokoprężny)
Zawór sterujący strumienia chłodzenia tłoka (silnik benzynowy 1,8-2,0 l)
Powietrze do turbosprężarki zawór recyrkulacji (silnik benzynowy 1,8-2,0 l)
Zawór klapowy kolektora dolotowego (silnik benzynowy 1,8-2,0 l)

SB5 10 A Zawór regulacji ciśnienia paliwa (olej napędowy)
Zawór dozowania paliwa (silnik wysokoprężny)
Zawór sterujący wałka rozrządu 1 (silnik wysokoprężny)

Przekaźnik zasilania podzespołów silnika (silnik benzynowy 1,8-2,0 l)
Siłownik A krzywki wydechowej dla cylindra 1~4 (silnik benzynowy 1,8-2,0 l)
Siłownik B krzywki wydechu dla cylindra 1~4 (silnik benzynowy 1,8-2,0 l)
Wtryskiwacz 2, cylinder 1~4 (silnik benzynowy 1,8-2,0 l)

SB6 5A/7,5A Włącznik świateł hamowania
SB7 10A/7,5A Zawór regulacji ciśnienia paliwa (benzyna)
Pompa chłodzenia powietrza doładowującego
Dodatkowa pompa ogrzewania (olej napędowy)
Zawór odcinający płyn chłodzący (silniki benzynowe 1,8-2,0 l)
SB8 10A/15A Sonda lambda 1 przed katalizatorem
Podgrzewacz sondy lambda
Sonda lambda 1 za katalizatorem
Sonda lambda 1 podgrzewacz za katalizatorem
Sterownik czujnika NOx (diesel)
Sterownik czujnika NOx 2 (diesel)
SB9 7,5 A/10 A/20 A Cewka zapłonowa 1~4 ze stopniem wyjściowym (benzyna)
Przepływomierz powietrza (silnik wysokoprężny)
Automatyczna jednostka kontrolna okresu żarzenia (silnik wysokoprężny)
Grzałka odpowietrznika skrzyni korbowej (silnik wysokoprężny)
Zawór sterujący wałka rozrządu zaworów wylotowych 1 (silniki benzynowe 1,8-2,0 l)
Zawór sterujący wałka rozrządu 1 (silnik benzynowy 1,8-2,0 l)
Elektrozawór filtra z węglem aktywnym 1 (silnik benzynowy 1,8-2,0 l)
Dodatkowa pompa ogrzewania (silnik benzynowy 1,8-2,0 l)
SB10 15A/20A Jednostka sterująca pompą paliwa
Pompa ciśnieniowa układu paliwowego
SB11 40A Dodatkowy element nagrzewnicy powietrza (olej napędowy)
SB12 40A Dodatkowy element nagrzewnicy powietrza (olej napędowy)
SB13 15A/30A 2015-2017: Jednostka mechatroniczna skrzyni biegów dwusprzęgłowej
SB14 30A Przekaźnik podgrzewanej szyby przedniej
SB15 15A Przekaźnik klaksonu
SB16 20A Przekaźnik zasilania prądem podzespołów silnika (silnik benzynowy 1,8-2,0 l)
SB17 7,5A Przekaźnik główny (benzyna)
Przekaźnik zasilania zacisku 30 (olej napędowy)
Jednostka sterująca silnika/silnika
Jednostka sterująca ABS
Przekaźnik podgrzewanej szyby przedniej
SB18 5A/7,5A Jednostka sterująca monitora akumulatora
Interfejs diagnostyczny magistrali danych
SB19 30A Jednostka sterująca silnika wycieraczek
SB20 10 A 2015-2017: Klakson alarmowy
SB21 15A/30A 2015-2017: Przekaźnik podgrzewanej szyby przedniej 2
2018-2020: Jednostka sterująca automatycznej skrzyni biegów
SB22 5A Jednostka sterująca silnika/silnika
SB23 30A Rozrusznik
SB24 40A Dodatkowy element nagrzewnicy powietrza (olej napędowy)
SB25
SB26
SB27
SB28
SB29
SB30
SB31 15A Pompa próżniowa do hamulców
SB32
SB33
SB34 30A 2018-2020: Przekaźnik podgrzewanej szyby przedniej 2
SB35
SB36
SB37 20A Jednostka sterująca nagrzewnicą pomocniczą
SB38
R1 Przekaźnik rozrusznika 1
R2 Przekaźnik rozrusznika 2
R3 Przekaźnik klaksonu
R4 Przekaźnik wysokiej mocy cieplnej (modele z dodatkową nagrzewnicą powietrza)
R5 Przekaźnik główny (modele z silnikiem benzynowym)
Zacisk 30 przekaźnik zasilania napięciem (modele z silnikiem Diesla)
R6 Automatyczna jednostka sterująca okresem żarzenia (modele z silnikiem Diesla)
R7 Przekaźnik niskiej mocy cieplnej (modele z dodatkową nagrzewnicą powietrza)
R8 Przekaźnik zasilania prądem podzespołów silnika (modele z silnikiem benzynowym 1,8-2,0 l)
R9 Przekaźnik podgrzewanej szyby przedniej
R10 Przekaźnik podgrzewanej szyby przedniej 2

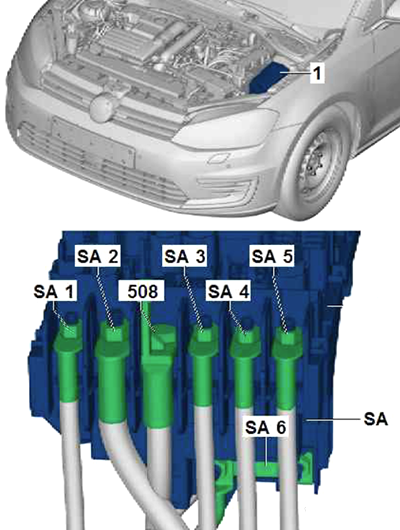

Bezpieczniki dużej mocy (-SA-)

Volkswagen Touran II (5T) (2016-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SA1 125A Zasilanie bezpieczników na uchwycie bezpiecznika C (tablica rozdzielcza): nr 4, 14, 31, 38, 39, 41, 42, 53

Zacisk 15 przekaźnik napięcia zasilającego

SA2 400A Alternator z regulatorem napięcia
508 Akumulator (połączenie gwintowane (30), na skrzynce elektrycznej)
SA3 80A Jednostka sterująca wspomaganiem kierownicy
SA4 80A Zasilanie bezpieczników w uchwycie bezpiecznika C (tablica rozdzielcza): nr 15, 20, 23, 26, 28, 43, 45
SA5 50A Wentylator chłodnicy
SA6 125A Jednostka sterująca dodatkowej nagrzewnicy powietrza (tylko modele z silnikiem wysokoprężnym i układem klimatyzacji/Climatronic)



Skrzynka bezpieczników w przedziale pasażerskim

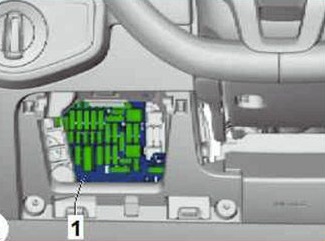

Pojazdy z kierownicą po lewej stronie:

Skrzynka bezpieczników znajduje się za osłoną po stronie kierowcy.Volkswagen Touran II (5T) (2016-2020) - schematy bezpieczników i przekaźników

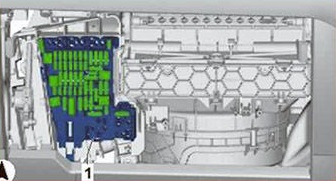

Pojazdy z kierownicą po prawej stronie:

Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki.Volkswagen Touran II (5T) (2016-2020) - schematy bezpieczników i przekaźników

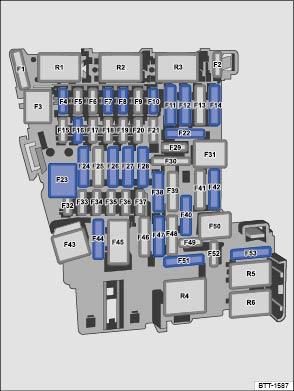

Schemat skrzynki bezpieczników (-SC-)

Volkswagen Touran II (5T) (2016-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SC1 30A/20A Jednostka sterująca podgrzewacza czynnika redukującego
SC2 10 A Sterownik elektroniki kolumny kierownicy (modele z ogrzewaniem kierownicy)
SC3
SC4 7,5 A/10 A Pokładowa jednostka sterująca zasilaniem

Sygnał dźwiękowy

SC5 7,5 A/5 A Interfejs diagnostyczny magistrali danych
SC6 7,5 A/5 A Dźwignia zmiany biegów
SC7 10 A Sterowanie nagrzewnicą i klimatyzacją
Sterownik nagrzewnicy
Sterownik Climatronic
Sterownik systemu klimatyzacji
Odbiornik zdalnego sterowania do dodatkowej nagrzewnicy płynu chłodzącego
Przekaźnik ogrzewania tylnej szyby
Sterownik systemu monitorowania ciśnienia w oponach
SC8 7,5 A/10 A Obrotowy włącznik świateł
Przycisk elektromechanicznego hamulca postojowego
Czujnik deszczu i światła
Złącze diagnostyczne
Sterownik regulacji dachu odsuwanego

Czujnik alarmu antywłamaniowego

SC9 5A/7,5A Jednostka sterująca elektroniką kolumny kierownicy
SC10 7,5A Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej
Odtwarzacz CD
TV-Tuner (2015-2016)
SC11 25A/40A 2015-2017:
Jednostka sterująca przedniego lewego napinacza pasa2018-2020:
Pokładowa jednostka sterująca zasilaniem
Terminal 30 lewy
SC12 20A/7,5A/5A Jednostka sterująca 1 dla elektroniki informacyjnej
SC13 15A/25A 2015-2016: Elektronicznie sterowana jednostka sterująca tłumieniem
2017-2020: Jednostka sterująca przedniego lewego napinacza paska
SC14 30A/40A Jednostka sterująca dmuchawy świeżego powietrza
SC15 10 A Jednostka sterująca elektronicznej blokady kolumny kierownicy
SC16 7,5A Jednostka sterująca 1 dla elektroniki informacyjnej
Dwukierunkowy wzmacniacz sygnału dla telefonii komórkowej/transmisji danych
Schowek z interfejsem dla telefonu komórkowego
Jednostka sterująca czytnikiem kart chipowych

Koncentrator USB
Tuner TV (2017-2020)

SC17 5A Wkładka tablicy rozdzielczej
Jednostka sterująca we wkładzie tablicy rozdzielczej
SC18 7,5A Kamera cofania
SC19 7,5A Interfejs do systemu wprowadzania i uruchamiania
SC20 7,5 A/10 A/15 A Przekaźnik układu dozowania środka redukującego
Jednostka zasilająca układu dozowania środka redukującego
Pompa próżniowa do hamulców (2018-2020)
SC21
SC22 15A Jednostka sterująca detektora przyczepy
SC23 20A/40A 2015-2016:
Sterownik zasilania pokładowego

Reflektor przedni prawy

2017-2020:
Sterownik rolety szyberdachu
Sterownik regulacji przesuwanego szyberdachu

SC24 40A/30A 2015-2016:
Sterownik rolet szyberdachu
Sterownik regulacji szyberdachu odsuwanego2017-2020:
Sterownik zasilania pokładowego
Reflektor przedni prawy
SC25 30A Sterownik drzwi kierowcy (modele z kierownicą po lewej stronie)
Silnik regulatora szyby tylnej lewej (modele z kierownicą po lewej stronie)
Sterownik drzwi przednich pasażera (modele z kierownicą po prawej stronie)
Silnik regulatora szyby tylnej prawej (modele z kierownicą po prawej stronie)
SC26 30A Pokładowa jednostka sterująca zasilaniem
Ogrzewanie przednich siedzeń
SC27 30A 2016: Cyfrowa jednostka sterująca pakietem dźwiękowym

2017-2020: Pokładowa jednostka sterująca zasilaniem

SC28 25A Jednostka sterująca detektora przyczepy
SC29
SC30
SC31 30A/40A 2015-2017:
Pokładowa jednostka sterująca zasilaniem
Terminal 30 lewy

2018-2020:
Jednostka sterująca pokrywą tylną

SC32 7,5 A/10 A Przednia kamera do systemów wspomagania kierowcy
Jednostka sterująca adaptacyjnego tempomatu
Jednostka sterująca pomocy przy parkowaniu
Jednostka sterująca układu wspomagania parkowania
Jednostka sterująca Blind Spot Monitor
Jednostka sterująca Blind Spot Monitor 2
SC33 5A/7,5A Sterownik poduszki powietrznej
Lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera z przodu
SC34 7,5A Obrotowy włącznik świateł
Lusterko wewnętrzne
Przekaźnik gniazdek

Włącznik świateł cofania
Czujnik ciśnienia obiegu czynnika chłodniczego
Czujnik jakości powietrza
Przycisk elektromechanicznego hamulca postojowego
Dodatkowa nagrzewnica powietrza

SC35 7,5 A/10 A Złącze diagnostyczne
Regulacja zasięgu reflektorów i regulator podświetlenia wskaźników
Jednostka sterująca doświetlaniem zakrętów i regulacją zasięgu reflektorów
Silnik regulacji zasięgu lewego reflektora

Silnik regulacji zasięgu prawego reflektora

Przedni lewy reflektor
Przedni prawy reflektor

SC36 10A/7,5A/5A Reflektor przedni prawy

Sterownik prawego światła do jazdy dziennej i światła pozycyjnego

SC37 10A/7,5A/5A Reflektor przedni lewy
Sterownik lewego światła do jazdy dziennej i światła pozycyjnego
SC38 25A Jednostka sterująca detektora przyczepy
SC39 30A Sterownik przednich drzwi pasażera (modele z kierownicą po lewej stronie)
Silnik regulatora szyby tylnej prawej (modele z kierownicą po lewej stronie)
Sterownik drzwi kierowcy (modele z kierownicą po prawej stronie) Silnik
regulatora szyby tylnej lewej (modele z kierownicą po prawej stronie)
SC40 7,5 A/20 A Zapalniczka (wersja dla palaczy)
Gniazdo 12V
Gniazdo 12V 2
Gniazdo 12V 3
SC41 25A Jednostka sterująca przedniego prawego napinacza paska
SC42 40A Pokładowa jednostka sterująca zasilaniem
Centralny zamek
SC43 30A 2015-2016: Pokładowa jednostka sterująca zasilaniem
SC44 15A Jednostka sterująca detektora przyczepy
SC45 15A Panel obsługowy regulacji lewego przedniego siedzenia (modele z kierownicą po lewej stronie)
Przełącznik regulacji podparcia lędźwiowego przedniego lewego (modele z kierownicą po lewej stronie)
Panel obsługowy regulacji przedniego prawego siedzenia (modele z kierownicą po prawej stronie)
Przełącznik regulacji podparcia lędźwiowego przedniego prawego (prawo- modele z napędem ręcznym)
Jednostka sterująca wielokonturowego fotela kierowcy
SC46 30A Przetwornica DC/AC z gniazdem, 12V – 230V
SC47 15A Silnik wycieraczki TYLNEJ szyby
SC48
SC49 7,5 A/5 A Czujnik położenia sprzęgła
Przekaźnik rozrusznika 1
Przekaźnik rozrusznika 2
SC50 40A 2015-2017: Jednostka sterująca tylnej pokrywy
SC51 25A Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji
SC52 15A 2017-2020: Elektronicznie sterowana jednostka sterująca tłumieniem
SC53 30A Podgrzewany przekaźnik tylnej szyby
R1 Przekaźnik układu dozowania środka redukującego
R2
R3
R4 Zacisk 15 przekaźnik zasilania napięciem
R5 Podgrzewany przekaźnik tylnej szyby
R6 Przekaźnik do gniazd zasilających

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
