W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2011, 2012, 2013, 2014, 2015. Volkswagen Caddy III z lat 2011-2015 był modelem trzeciej generacji popularnego miejskiego vana, który wprowadzono na rynek w 2004 roku. W porównaniu do poprzedniej wersji, wersja z lat 2011-2015 otrzymała kilka istotnych zmian. […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2011, 2012, 2013, 2014, 2015.
Volkswagen Caddy III z lat 2011-2015 był modelem trzeciej generacji popularnego miejskiego vana, który wprowadzono na rynek w 2004 roku. W porównaniu do poprzedniej wersji, wersja z lat 2011-2015 otrzymała kilka istotnych zmian.
Przede wszystkim zmieniono design nadwozia, wprowadzając bardziej nowoczesny i dynamiczny styl. Wewnętrzna przestrzeń również została zwiększona, co oznacza większą przestrzeń dla pasażerów i bagażu.
Caddy III z lat 2011-2015 był dostępny w kilku wersjach silnikowych, w tym z silnikiem benzynowym o pojemności 1.2 lub 1.4 litra, a także z silnikami wysokoprężnymi o pojemności 1.6, 1.9 lub 2.0 litra. Wszystkie modele były wyposażone w manualną skrzynię biegów, chociaż niektóre wersje były również dostępne z automatyczną skrzynią biegów.
Wersja z lat 2011-2015 wyposażona była standardowo w system ABS i ESP, a także w kilka poduszek powietrznych. Wśród opcjonalnych funkcji były między innymi system nawigacji satelitarnej, klimatyzacja, podgrzewane fotele oraz skórzana tapicerka.
Podsumowując, Volkswagen Caddy III z lat 2011-2015 to udoskonalona wersja popularnego vana, oferująca nowoczesny design, większą przestrzeń oraz wiele opcjonalnych funkcji.
Lokalizacja

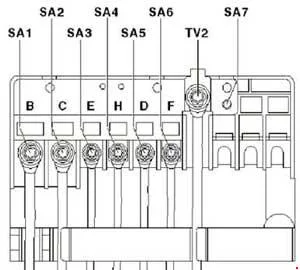

Miejsce montażu uchwytu bezpiecznika A (A -SA-)
| Numer |
Ampery [A] |
Opis |
||
| 1 | 150 | Alternator -C- | ||
| 200 | Alternator -C- 1) | |||
| 2 | 80 | Sterownik wspomagania kierownicy -J500- Elektromechaniczny silnik wspomagania kierownicy -V187- |
||
| 3 | 50 | Jednostka sterująca wentylatora chłodnicy -J293- | ||
| 4 | 80 | Przekaźnik odciążający styk X -J59-
|
||
| 5 | 80 | Uchwyt bezpiecznika C -SC- (-SC20- do -SC24- i -SC43- do -SC53- ) | ||
| 6 | 40 | Przekaźnik niskiej mocy cieplnej -J359- | ||
| 7 | 80 | Przekaźnik wysokiej mocy cieplnej -J360- | ||
| 1) Tylko modele z prądnicą 140 A | ||||

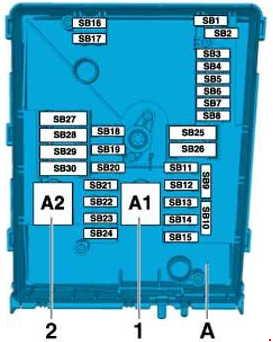

Miejsce montażu wysokiego uchwytu bezpiecznika E-box (B -SB-)
| Numer |
Ampery [A] |
Opis |
| 1 | – | – |
| 2 | 30 | Jednostka mechatroniczna dla skrzyni biegów z podwójnym sprzęgłem -J743- |
| 3 | 5 | Jednostka sterująca monitorowania akumulatora -J367- Pokładowa jednostka sterująca zasilaniem -J519- (T52a/24) |
| 4 | 20 | Jednostka sterująca ABS -J104- Jednostka hydrauliczna ABS -N55- |
| 5 | 15 | Jednostka mechatroniczna dla skrzyni biegów z podwójnym sprzęgłem -J743- |
| 6 | 5 | Jednostka sterująca we wkładce deski rozdzielczej -J285- Jednostka sterująca elektroniki kolumny kierownicy -J527- |
| 7 | 40 | Przekaźnik napięcia zasilania zacisku 15 -J329- Uchwyt bezpiecznika C -SC- (-SC9- do -SC16- i -SC25- do -SC27- ) |
| 8 | 15 | Jednostka sterująca z wyświetlaczem radia i nawigacji -J503- Radio -R- Stabilizator napięcia -J532- 3) Moduł sterujący z wyświetlaczem radia i systemu nawigacyjnego -J503- Radio -R- Bezpiecznik 57 na uchwycie bezpiecznika C -SC57- Bezpiecznik 58 na uchwycie bezpiecznika C -SC58- |
| 9 | 5 | Jednostka sterująca elektroniką obsługi telefonu komórkowego -J412- 4) |
| 10 | 5 | Przekaźnik główny -J271- Jednostka sterująca silnika -J623- Przekaźnik zasilania prądem komponentów silnika -J757- |
| 11 | 30 | Pomocnicza jednostka sterująca nagrzewnicą -J364- |
| 12 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 13 | 15 | Jednostka sterująca silnika -J623- (silnik benzynowy) |
| 30 | Jednostka sterująca silnika -J623- (silnik wysokoprężny) | |
| 14 | 15 | Zawór regulacji ciśnienia paliwa -N276- (silnik wysokoprężny) Zawór dozujący paliwo -N290- (silnik wysokoprężny) |
| 20 | Transformator zapłonowy -N152- Cewka zapłonowa 1 ze stopniem wyjściowym -N70- Cewka zapłonowa 2 ze stopniem wyjściowym -N127- Cewka zapłonowa 3 ze stopniem wyjściowym -N291- Cewka zapłonowa 4 ze stopniem wyjściowym -N292- |
|
| 15 | 5 | Przekaźnik niskiej mocy cieplnej -J359- (silnik Diesla) Przekaźnik wysokiej mocy cieplnej -J360- (silnik Diesla) Przekaźnik pompy paliwa -N17- Przekaźnik 2 elektrycznej pompy paliwa -J49- |
| 10 | Grzałka sondy lambda -Z19-
Grzałka sondy lambda 1 za katalizatorem -Z29- Przekaźnik niskiej mocy cieplnej -J359- Przekaźnik wysokiej mocy cieplnej -J360- Przekaźnik wyłączający pompę paliwa -J333- 2) |
|
| 15 | Zawór wysokiego ciśnienia trybu gazu -N372- 2) Zawór zbiornika gazu -N495- 2) Czujnik wskaźnika poziomu gazu -G707- 2) Zawór wtrysku gazu 1 -N366- 2) Zawór wtrysku gazu 2 -N367- 2) Gaz zawór wtryskowy 3 -N368- 2) Zawór wtryskowy gazu 4 -N369- 2) |
|
| 16 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- (T52c/42) Żarówka prawego światła przeciwmgłowego -L23- Żarówka prawego światła zakrętowego -L149- Żarówka tylnego lewego światła przeciwmgłowego -L46- , lub żarówka tylnego prawego światła przeciwmgłowego -L47- Żarówka prawego światła do jazdy dziennej -L175- Żarówka lewa boczna -M1- Żarówka prawego tylnego światła -M2- Żarówka kierunkowskazu tylnego lewego -M6- Żarówka kierunkowskazu przedniego prawego -M7- Żarówka lewego światła hamowania -M9- Żarówka prawego światła cofania -M17- Kierunkowskaz lewy żarówka przekaźnika -M18- Żarówka górnego światła hamowania -M25- Żarówka prawego reflektora -M31- Żarówka prawego reflektora -M32- |
| 17 | 15 | Przekaźnik klaksonu -J413- |
| 18 | 30 | Specjalna jednostka sterująca pojazdu -J608- |
| 19 | 30 | Jednostka sterująca silnika wycieraczek -J400- |
| 20 | 10 | Zawór odcinający zbiornik paliwa 1 -N361- 1) Zawór odcinający zbiornik paliwa 2 -N362- 1) Zawór odcinający zbiornik paliwa 3 -N363- 1) Zawór odcinający zbiornik paliwa 4 -N429- 1) Zbiornik paliwa zawór odcinający 5 -N430- 1) Pompa obiegowa chłodziwa -V50- |
| 21 | 10 | Grzałka sondy lambda -Z19- (silnik wysokoprężny) |
| 15 | Sterownik pompy paliwa -J538- Grzałka sondy lambda -Z19- Grzałka sondy lambda 1 za katalizatorem -Z29- |
|
| 22 | 5 | Czujnik położenia sprzęgła -G476- Przełącznik świateł hamowania -F- 5) |
| 23 | 5 | Dodatkowy przekaźnik pompy płynu chłodzącego -J496- |
| 10 | Miernik masy powietrza -G70- (silnik wysokoprężny) Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- (silnik wysokoprężny) Zawór przełączający chłodnicy recyrkulacji spalin -N345- (silnik wysokoprężny) Sterownik trybu gazu -J659- Przekaźnik zaworów odcinających gaz -J908- 1) Zawór wysokiego ciśnienia dla trybu gazowego -N372- 1) |
|
| 15 | Zawór regulacji ciśnienia paliwa -N276- | |
| 24 | 10 | Jednostka sterująca wentylatora chłodnicy -J293- Przekaźnik pompy powietrza wtórnego -J299- Dodatkowy przekaźnik pompy chłodziwa -J496- Elektrozawór 1 filtra z węglem aktywnym -N80- Zawór regulacji chłodziwa -N515- Zawór przełączający zmiennego kolektora dolotowego -N156- |
| 25 | 40 | Pompa hydrauliczna ABS -V64- Sterownik ABS -J104- |
| 26 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- (T52a/1) Żarówka lewego światła zakrętowego -L148- Żarówka lewego światła przeciwmgłowego -L22- Żarówka tylnego lewego światła przeciwmgłowego -L46- , lub żarówka tylnego prawego światła przeciwmgłowego -L47- Żarówka lewego światła do jazdy dziennej – L174- Żarówka po prawej stronie -M3- Żarówka lewego tylnego światła -M4- Żarówka przedniego lewego kierunkowskazu -M5- Żarówka tylnego prawego kierunkowskazu -M8- Żarówka prawego światła hamowania -M10- Żarówka lewego światła cofania -M16- Wzmacniacz prawego kierunkowskazu żarówka -M19- Żarówka lewego reflektora -M29- Żarówka lewego reflektora -M30- |
| 27 | 40 | Silnik pompy powietrza wtórnego -V101- |
| 50 | Automatyczna jednostka sterująca okresem świecenia -J179- | |
| 28 | – | – |
| 29 | 30 | Bezpiecznik 18 na uchwycie bezpiecznika C -SC18- Bezpiecznik 19 na uchwycie bezpiecznika C -SC19- |
| 50 | Bezpiecznik 35 na uchwycie bezpiecznika C -SC35- Bezpiecznik 39 na uchwycie bezpiecznika C -SC39- Bezpiecznik 54 na uchwycie bezpiecznika C -SC54- Bezpiecznik 55 na uchwycie bezpiecznika C -SC55- Bezpiecznik 59 na uchwycie bezpiecznika C -SC59- Bezpiecznik 60 na uchwycie bezpiecznika C -SC60- |
|
| 30 | 50 | Uchwyt bezpiecznika C -SC- (-SC40- do -SC42- ) |
| 1) tylko dla pojazdów z kodem silnika BSX 2) tylko dla pojazdów z kodem silnika CHGA 3) tylko dla pojazdów z systemem start/stop 4) tylko dla pojazdów bez systemu start/stop 5) obowiązuje od listopada 2011 |
||

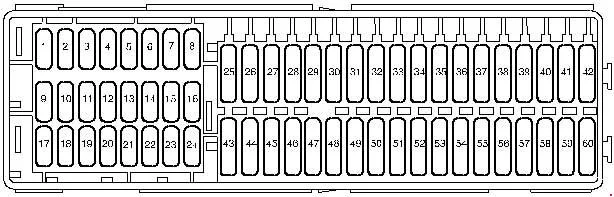

Położenie bezpieczników na uchwycie bezpieczników C -SC-
| Numer |
Ampery [A] |
Opis |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 10 | -Pojazdy specjalne-
Złącze 4-stykowe -T4aa- , Pin 1 3) |
| 10 | 5 | Przekaźnik pompy paliwa -J17- Przekaźnik główny -J271- Jednostka sterująca trybem gazu -J659- Przekaźnik zasilania napięciem zacisku 50 -J682- Przekaźnik rozrusznika 1 -J906- Sterownik silnika -J623- |
| 11 | 5 | Sterownik wspomagania parkowania -J446-
Sterownik wspomagania parkowania -J791- |
| 12 | 5 | -Pojazdy specjalne-
Taksometr -G41- Taksometr lustrzany -G511- |
| 10 3) | -Pojazdy specjalne- 3) Złącze 2-stykowe -T2ab- , Pin 1 złącze 2-stykowe -T2ac- , Pin 1 złącze 28-stykowe -T28b- , Pin 13 |
|
| 20 4) | -Pojazdy specjalne- 4) złącze 8-stykowe -T8k- , styk 8 złącze 28-stykowe -T28a- , złącze 20 -stykowe złącze 28-stykowe -T28b- , styk 20 |
|
| 13 | 7,5 | Przełącznik świateł hamowania -F- 3) Regulator zasięgu świateł -E102- Przycisk TCS i ESP -E256- Przycisk wyświetlacza monitora ciśnienia w oponach -E492- Przycisk obsługi Start/Stop -E693- Jednostka sterująca czujnika przyczepy -J345 – Sterownik wspomagania kierownicy -J500- Sterownik czujników dźwigni zmiany biegów -J587- Silnik sterujący zasięgiem prawego reflektora -V49- |
| 14 | 10 | Przełącznik świateł cofania -F4- Miernik masy powietrza -G70- Przekaźnik pracy dodatkowej grzałki -J485- Jednostka sterująca we wkładce tablicy rozdzielczej -J285- Element grzejny odpowietrznika skrzyni korbowej -N79- Zawór elektromagnetyczny 1 filtra z węglem aktywnym -N80- Złącze diagnostyczne -U31- 16-pinowe złącze -T16- , Pin 1 |
| 15 | 5 | Sterownik poduszki powietrznej -J234-
Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera -K145- |
| 16 | 5 | Przełącznik światła -E1-
Przełącznik wyjścia nagrzewnicy/ciepła -E16- Czujnik wysokiego ciśnienia -G65- Czujnik poziomu i temperatury oleju -G266- |
| 17 | – | – |
| 18 | 10 | -Pojazdy specjalne-
Jednostka zdalnego sterowania alarmem taksówki -J601- |
| 10 | -Pojazdy specjalne-
Złącze 10-pinowe -T10l- , Pin 6 (Interfejs dla funkcji specjalnych) |
|
| 19 | 10 | -Pojazdy specjalne-
Taksometr -G41- Taksometr lustrzany -G511- Panel zdalnego sterowania alarmem taksówki -J601- |
| 10 | -Pojazdy specjalne-
Złącze 10-pinowe -T10l- , Pin 7 (Interfejs dla funkcji specjalnych) |
|
| 20 | 20 | Zapalniczka -U1- 7) |
| 21 | 10 | Przełącznik światła -E1-
Przełącznik wyjścia nagrzewnicy/ciepła -E16- Czujnik deszczu i światła -G397- Przekaźnik podgrzewanej tylnej szyby -J9- Sterownik klimatyzacji -J255- Sterownik systemu klimatyzacji -J301- Sterownik czujników dźwigni zmiany biegów -J587- |
| 22 | 10 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/42) 2) |
| 23 | 5 | -Pojazdy specjalne-
Włącznik oświetlenia wnętrza (taksówka) -E115- Złącze 10-stykowe -T10l- , Styk 1 (interfejs dla funkcji specjalnych) |
| 10 | -Pojazdy specjalne-
Złącze 3-stykowe -T3ak- , Pin 1 3) |
|
| 24 | 5 | Czujnik monitorowania wnętrza -G273-
Nadajnik nachylenia pojazdu -G384- Klakson alarmowy -H12- |
| 25 | 10 | Moduł wyjściowy dla lewego reflektora -J667- |
| 26 | 10 | Moduł wyjściowy dla prawego reflektora -J668- |
| 27 | – | – |
| 28 | 20 | Gniazdo 12 V 3 -U19- , w schowku. |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- |
| 30 | – | – |
| 31 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- Lewy element grzałki strumieniowej spryskiwacza -Z20- Prawy element grzałki strumieniowej spryskiwacza -Z21- |
| 32 | – | – |
| 33 | 40 | Jednostka sterująca układu klimatyzacji -J301- Przełącznik wyjścia nagrzewnicy/ciepła -E16- |
| 34 | – | – |
| 35 | 10 | -Pojazdy specjalne- 3) Świetlówka z tyłu wysokiego dachu -W41- Świetlówka na środku wysokiego dachu -W42- |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 20 | -Pojazdy specjalne-
Złącze 10-pinowe -T10ai- , Pin 1 3) |
| 30 | -Pojazdy specjalne-
Złącze 4-pinowe -T4ad- , Pin 1 4) |
|
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 42 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 43 | 15 | Przekaźnik pompy paliwa -J17-
Przekaźnik 2 elektrycznej pompy paliwa -J49- |
| 44 | 40 | Jednostka sterująca dmuchawą świeżego powietrza -J126-
Dmuchawa świeżego powietrza -V2- |
| 45 | 20 | Przekaźnik układu spryskiwaczy reflektorów -J39-
Pompa układu spryskiwaczy reflektorów -V11- |
| 46 | 10 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/42) 1) Przednie oświetlenie wewnętrzne -W1- Oświetlenie bagażnika -W3- Oświetlenie schowka na rękawiczki -W6- |
| 30 | Sterownik drzwi kierowcy -J386- 2) | |
| 47 | 30 | Zapalniczka -U1- 6) Przekaźnik odciążający styk X -J59- 7) 8) Uchwyt bezpiecznika C -SC- (-SC28- do -SC33- ) 7) 8) |
| 48 | 30 | Podgrzewana jednostka sterująca przednich siedzeń -J774- |
| 49 | 30 | Jednostka sterująca drzwi kierowcy -J386- 1) Jednostka sterująca przednich drzwi pasażera -J387- |
| 50 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/1) Silnik wycieraczki tylnej szyby -V12- Pompa spryskiwacza szyby przedniej i tylnej -V59- |
| 51 | 15 | Przekaźnik zasilania przyczepy -J941- Gniazdo przyczepy -U10- (T13/10) |
| 30 | -Pojazdy specjalne-
Złącze 10-stykowe -T10ai- , Pin 4 |
|
| 52 | 25 | Przekaźnik podgrzewanej szyby tylnej -J9-
Podgrzewana szyba tylna -Z1- Rezystor dmuchawy świeżego powietrza z bezpiecznikiem przegrzania -N24 – |
| 53 | 15 6) 20 7) |
Gniazdo 12 V -U5- , w tylnej konsoli środkowej Gniazdo 12 V 2 -U18- , W tylnym lewym panelu bocznym |
| 54 | 15 | -Pojazdy specjalne- 4) Przekaźnik przełączający 1 dla wentylatora dachowego -J180- |
| 55 | 15 | -Pojazdy specjalne- 4) Złącze 8-stykowe -T8m- , Styk 4 Złącze 8-stykowe -T8n- , Styk 4 |
| 56 | – | – |
| 57 | 5 | Jednostka sterująca we wkładce deski rozdzielczej -J285- 5) Jednostka sterująca elektroniki kolumny kierownicy -J527- 5) |
| 58 | 5 | Jednostka sterująca elektroniką obsługi telefonu komórkowego -J412- 5) |
| 59 | 5 | -Pojazdy specjalne-
Przełącznik radia -E72- |
| 60 | 30 | -Pojazdy specjalne-
Złącze 3-pinowe -T3al- , Pin 1 |
| 1) przed kwietniem 2011 2) po maju 2011 3) przed październikiem 2011 4) po listopadzie 2011 5) tylko dla pojazdów z systemem Start-Stop 6) przed październikiem 2012 7) po listopadzie 2012 8) tylko dla pojazdów z Climatronic |
||
