W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa V z lat: 2003, 2004, 2005, 2006, 2007, 2008. Volkswagen Golf V to piąta generacja popularnego modelu samochodu osobowego z segmentu C produkowanego przez niemiecką markę Volkswagen. Golf V zadebiutował na rynku w 2003 roku, zastępując model Golf IV, i był […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa V z lat: 2003, 2004, 2005, 2006, 2007, 2008.
Volkswagen Golf V to piąta generacja popularnego modelu samochodu osobowego z segmentu C produkowanego przez niemiecką markę Volkswagen. Golf V zadebiutował na rynku w 2003 roku, zastępując model Golf IV, i był produkowany do 2008 roku.
Golf V charakteryzował się nowoczesnym wyglądem, który był bardziej zaokrąglony i gładki niż w poprzednich generacjach, a także nową platformą MQB. W zależności od wersji wyposażenia, Golf V oferowany był z różnymi silnikami benzynowymi i dieslami, w tym z turbodoładowaniem. Na rynku dostępne były również wersje z napędem na cztery koła (4MOTION).
W czasie produkcji Volkswagen Golf V zdobył wiele nagród i wyróżnień, w tym tytuł Europejskiego Samochodu Roku w 2004 roku. Model ten okazał się również bardzo popularny wśród kierowców, a dzięki swojej uniwersalności i funkcjonalności sprawdził się zarówno jako samochód rodzinny, jak i miejski.

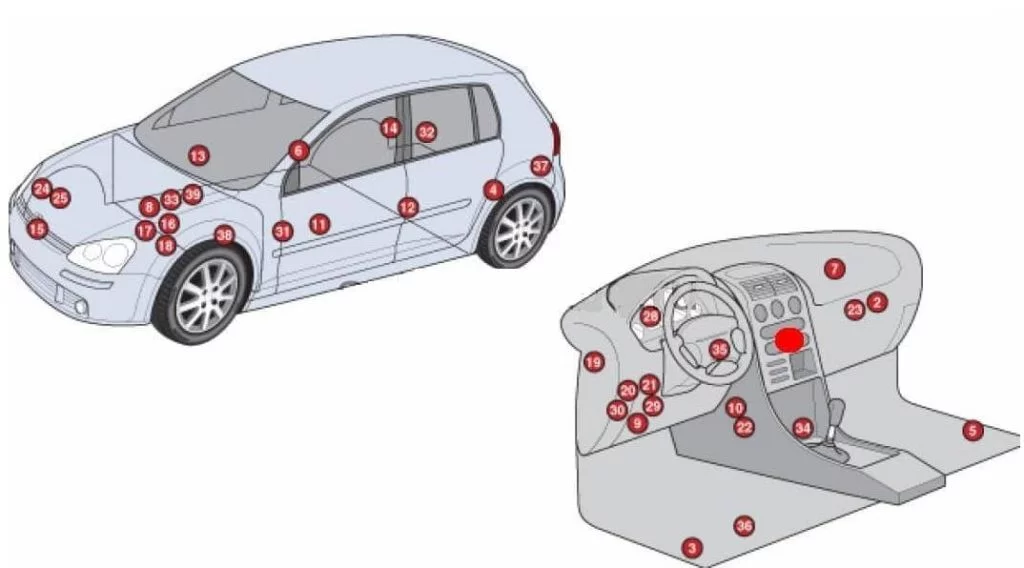

Układ
Opis
| 1 | Elektroniczna jednostka sterująca klimatyzatora |
| 2 | Jednostka sterująca silnika klimatyzatora / wentylatora nagrzewnicy |
| 3 | Czujnik zderzenia bocznego po stronie kierowcy |
| 4 | Czujnik zderzenia bocznego, tylny lewy |
| 5 | Czujnik zderzenia bocznego po stronie pasażera |
| 6 | Czujnik zderzenia bocznego, tylny prawy |
| 7 | Czujnik przechyłu pojazdu (system antykradzieżowy) |
| 8 | Bateria akumulatora |
| 9 | Złącze diagnostyczne (DLC) |
| 10 | Złącze magistrali danych |
| 11 | Centralka elektryczna drzwi kierowcy – w drzwiach |
| 12 | Sterownik elektryczny tylnych lewych drzwi |
| 13 | Centrala sterująca osprzętem elektrycznym drzwi pasażera – w drzwiach |
| 14 | Sterownik elektryczny tylnych prawych drzwi |
| 15 | Jednostka sterująca silnika wentylatora chłodzącego – na silniku wentylatora chłodzącego |
| 16 | Skrzynka bezpieczników / przekaźników, komora silnika 1 |
| 17 | Skrzynka bezpieczników / przekaźników, komora silnika 2 |
| 18 | Skrzynka bezpieczników / przekaźników, komora silnika 3 – pod bezpiecznikiem silnika / skrzynką przekaźników 1 |
| 19 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 |
| 20 | Skrzynka bezpieczników / przekaźników, tablica przyrządów 2 |
| 21 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 3 |
| 22 | Jednostka sterująca zasięgiem reflektorów (modele z reflektorami ksenonowymi) |
| 23 | Rezystor silnika dmuchawy nagrzewnicy |
| 24 | Sygnał dźwiękowy 1 |
| 25 | Sygnał dźwiękowy 2 |
| 28 | Jednostka sterująca klastra instrumentów |
| 29 | Wielofunkcyjna jednostka sterująca 1 – w skrzynce bezpieczników / przekaźników w desce rozdzielczej 3 – funkcje: Zapalniczka, tempomat, światła przeciwmgielne, światła awaryjne, reflektory, odmgławiacz tylnej szyby, klakson, oświetlenie wnętrza, wycieraczka/spryskiwacz tylnej szyby, światła cofania, przód wymiary, światła hamowania, spryskiwacz szyby, wycieraczka szyby przedniej |
| 30 | Wielofunkcyjna centralka 2 – funkcje: system antykradzieżowy, klapa bagażnika / blokada klapy bagażnika, klapa bagażnika / otwieranie klapy bagażnika, zamek centralny, elektryczne lusterka zewnętrzne, elektryczne szyby, napęd otwierania klapy wlewu paliwa, szyberdach |
| 31 | Sterownik czujnika NOx – pod nadwoziem |
| 32 | Sterownik systemu parkowania – bagażnik z prawej strony |
| 33 | Sterownik wspomagania kierownicy – nad drążkiem kierowniczym |
| 34 | Elektroniczna jednostka sterująca SRS |
| 35 | Jednostka sterująca elektroniki kolumny kierownicy |
| 36 | Centralka telefoniczna – pod siedzeniem, jeśli jest zamontowana |
| 37 | Sterownik przyczepy – lewy bagażnik |
| 38 | Elektroniczna centralka skrzyni biegów – za nadkole |
| 39 | Sterownik wycieraczek szyby przedniej – na rezonatorze układu dolotowego |
Przedział pasażerski

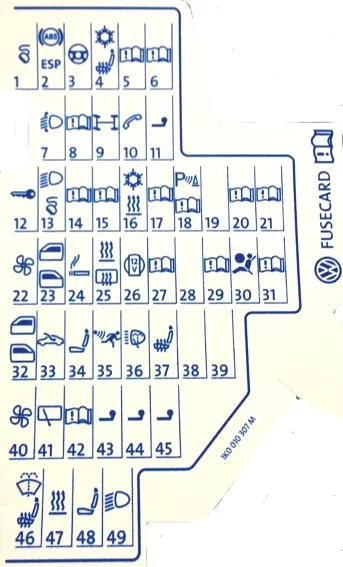

Skrzynka bezpiecznikowa
Znajduje się na końcu deski rozdzielczej po stronie kierowcy za osłoną ochronną.
Opis
| F1 | (10A) Złącze diagnostyczne DLC, jednostka sterująca silnika, przekaźnik pracy nagrzewnicy dodatkowej |
| F2 | (5A) ABS, ESP |
| F3 | (10A) Wspomaganie kierownicy, (5A) moduł sterujący poduszką powietrzną |
| F4 | (5A) Podgrzewane siedzenia, nagrzewnica/klimatyzacja, sterownik klimatyzacji, czujnik poziomu i temperatury oleju, światło cofania |
| F5 | (5A) Włącznik świateł hamowania (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła, jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów, na prawym reflektorze |
| F6 | (5A) Złącze magistrali danych, zarządzanie silnikiem, jednostka sterująca w zestawie wskaźników, jednostka sterująca adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów, na lewym reflektorze |
| F7 | (5A) Moduł sterujący poziomowaniem reflektorów, lusterko wewnętrzne |
| F8 | (5A) Wewnętrzne lusterko wsteczne, (10A) – Jednostka sterująca przyczepy |
| F9 | (5A) Elektroniczna jednostka sterująca 4WD, system nawigacji |
| F10 | (5A) Telefon, jednostka wykrywania zajętości siedzenia |
| F11 | (5A) Moduł sterujący przyczepy |
| F12 | (10A) Moduł sterowania drzwiami (kierowca), moduł sterowania drzwiami (pasażer), centralny zamek |
| F13 | (10A) Gniazdo diagnostyczne, włącznik światła, czujnik deszczu i światła |
| F14 | (5A) Włącznik świateł hamowania (czujnik położenia pedału hamulca), jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca ABS |
| F15 | (7,5A) Wielofunkcyjny moduł sterujący (oświetlenie wnętrza) |
| F 16 | (10A) Nagrzewnica / klimatyzator, jednostka sterująca wyborem anteny |
| F17 | (5A) System audio, czujnik deszczu (wycieraczka przedniej szyby), klakson alarmu przeciwkradzieżowego |
| F18 | (5A) Moduł sterowania parkowaniem, czujnik położenia dźwigni zmiany biegów |
| F19 | (5A) Awaryjny rejestrator danych |
| F20 | (5A) Układ przeciwblokujący |
| F21 | (5A) Jednostka sterująca ograniczenia maksymalnej prędkości obrotowej silnika, przestrzeń na nogi z przodu po lewej stronie (pojazdy specjalne) |
| F22 | (40A) Wentylator nawiewny |
| F23 | (30A) Elektryczne szyby, moduł sterowania drzwiami |
| F24 | (25A) Bezpiecznik zapalniczki, przód i tył, centralna jednostka sterująca systemu komfortu |
| F25 | (25A) Wielofunkcyjny moduł sterujący (nagrzewnica tylnej szyby, jednostka sterująca klimatyzatora, nagrzewnica i przełącznik wyboru trybu pracy) |
| F26 | (20A) Złącze ładowania (gniazdo) (25A) Sterownik tylnych drzwi |
| F27 | (15A) Zarządzanie silnikiem (pompa paliwowa) |
| F28 | (25A) Falownik z gniazdem do pojazdów specjalnych |
| F29 | (10A) Zarządzanie silnikiem |
| F30 | (5A) Poduszka powietrzna (10A) Wtryskiwacze (20A) Sterownik automatycznej skrzyni biegów |
| F31 | (5A) Światła cofania (20A) Pompa próżniowa hamulca |
| F32 | (15A) Okna elektryczne |
| F33 | (25A) Szyberdach |
| F34 | (15A) Fotele elektryczne |
| F35 | (5A) System antykradzieżowy |
| F36 | (20A) Spryskiwacze reflektorów |
| F37 | (30A) Podgrzewane siedzenia |
| F38 | (20A) Przekaźnik klaksonu, alarm przeciwkradzieżowy, centralna jednostka sterująca systemu wygody |
| F39 | – |
| F40 | (40A) Grzejnik/klimatyzator |
| F41 | (15/20A) Środek do czyszczenia/spryskiwacza tylnej szyby |
| F42 | (15/20A) Spryskiwacz przedniej szyby, zapalniczka |
| F43 | (15A) Moduł sterujący przyczepy |
| F44 | (20A) Moduł sterujący przyczepy |
| F45 | (15A) Moduł sterujący przyczepy |
| F46 | (5A) Klimatyzacja/ogrzewanie, nagrzewnica i dysze spryskiwaczy przedniej szyby |
| F47 | (5A) Grzałka / klimatyzator |
| F48 | (7,5 A) Elektrycznie regulowany fotel, napęd regulacji kolumny kierownicy, latarka Mag-Lite i ładowarka Walkie Talkie |
| F49 | (7.5) Włącznik światła |
Skrzynka przekaźnikowa
Skrzynka przekaźników znajduje się pod deską rozdzielczą po stronie kierowcy i składa się z 2: głównego i dodatkowego.
Opis
| 1 | – |
| 2 | Podgrzewany przekaźnik lustrzany |
| 3 | – |
| 4 | Przekaźnik do wielofunkcyjnej jednostki sterującej |
| 5 | Podgrzewany przekaźnik tylnej szyby |
| 6 | Przekaźnik klaksonowy |
| 7 | Przekaźnik pompy spryskiwacza przedniej szyby 1 |
| 8 | Przekaźnik pompy spryskiwacza szyby przedniej 2 |
| 9 | Przekaźnik pomocniczych obwodów zapłonowych |

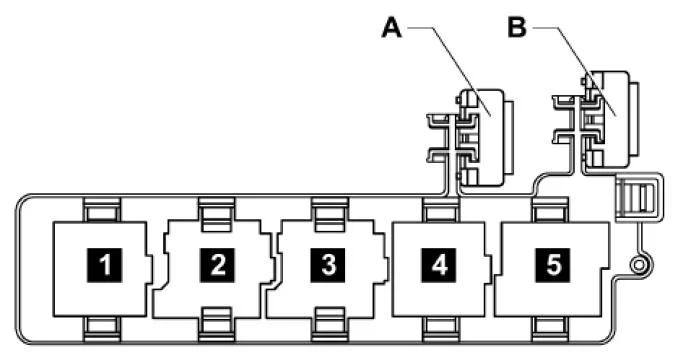

Dodatkowa
Opis
| 1 | Przekaźnik pompy spryskiwacza reflektorów |
| 2 | Przekaźnik pompy paliwa wspomagającego – olej napędowy |
| 3 | Przekaźnik rozrusznika |
| 4 | Przekaźnik pompy spryskiwacza reflektorów |
| 5a | Przekaźnik rozruchu (układ paliwowy) |
| 5b | Przekaźnik podgrzewacza pomocniczego |
| A | 30A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy |
| B | 30A Bezpiecznik termiczny 2 sterownik regulacji siedzenia |

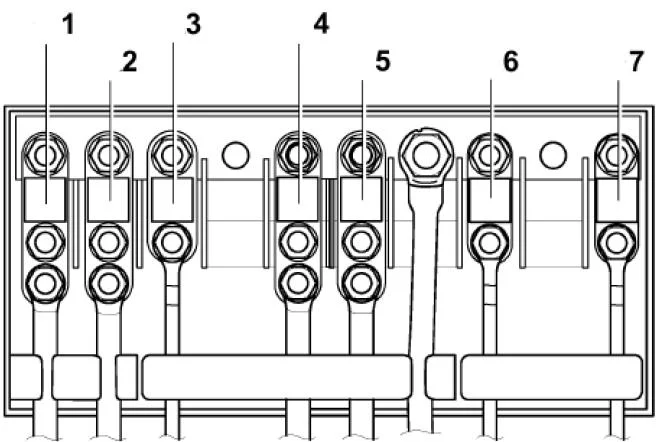

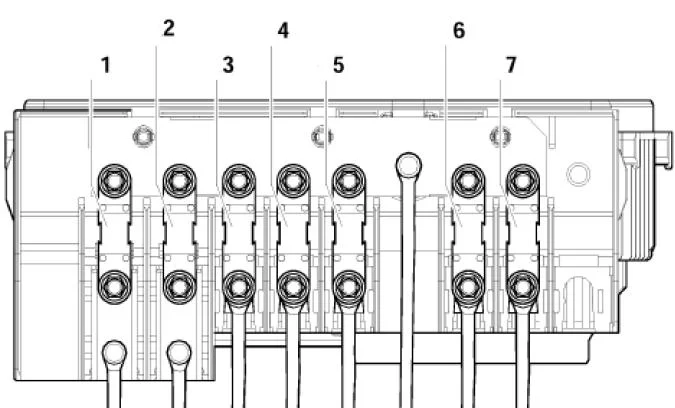

Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest zakryta osłoną ochronną. Składa się z dwóch skrzynek. 1 – Zakład bezpieczników dużej mocy w postaci wkładek topikowych. 2 – sekcja bezpieczników i przekaźników.

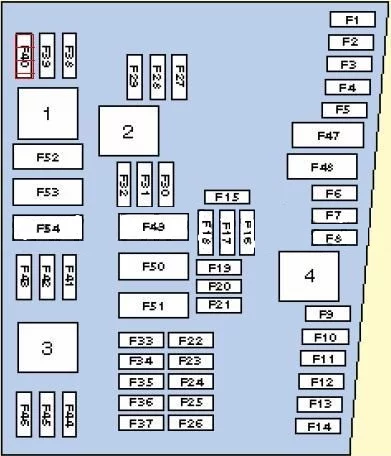

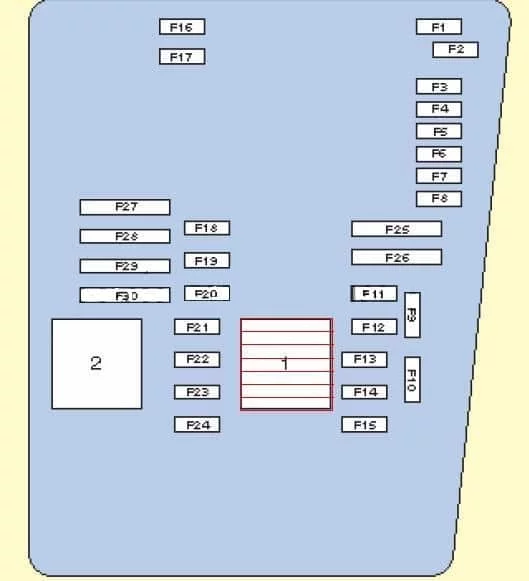

Skrzynka bezpieczników i przekaźników
Typ 1
Opis
| 1 | Przekaźnik sterujący silnika |
| 2 | Przekaźnik pompy powietrza wylotowego |
| F1 | (30A) Wycieraczka szyby przedniej |
| F2 | (5A) Moduł sterujący elektroniki kolumny kierownicy / (30A) jednostka mechatroniczna skrzyni biegów DSG |
| F3 | (5A) Pokładowa jednostka sterująca zasilaniem |
| F4 | (30A) Moduł sterujący ABS |
| F5 | (15A) Moduł sterujący skrzyni biegów |
| F6 | (5A) Tablica przyrządów |
| F7 | (40A) Przekaźnik mocy |
| F8 | (15A) System audio/jednostka główna |
| F9 | (5A) Jednostka sterująca telefonem |
| F10 | (5A/10A) Elektroniczna jednostka sterująca silnika |
| F11 | (20A) Dodatkowa jednostka sterująca nagrzewnicy |
| F12 | (5A) magistrala danych CAN, jednostka sterująca bramy; |
| F13 | (15A / 30A) Elektroniczna jednostka sterująca silnika |
| F14 | (20A) System zarządzania silnikiem, cewka zapłonowa |
| F15 | (5A/10A) System zarządzania silnikiem, sonda lambda |
| F 16 | (30A) Moduł sterujący ABS, reflektor prawy |
| F17 | (15A) Klakson |
| F18 | (30A) System audio |
| F19 | (30A) Wycieraczka i spryskiwacz przedniej szyby |
| F20 | (10A) Pompa płynu chłodzącego |
| F21 | (10A / 15A) System zarządzania silnikiem, sonda lambda, sprzęgło magnetyczne dmuchawy napędowej |
| F22 | (5A) Przełącznik pozycji pedału sprzęgła |
| F23 | (5A/10A/15A) System zarządzania silnikiem, regulator ciśnienia paliwa, przekaźnik pompy powietrza wtórnego |
| F24 | (10A) System zarządzania silnikiem, zawór EGR, zawór elektromagnetyczny |
| F25 | (40A) jednostka sterująca ABS |
| F26 | (30A) Reflektor lewy |
| F27 | (50A) Moduł sterujący świec żarowych |
| F28 | (40A) Główne obwody zapłonowe |
| F29 | (50A) Bezpiecznik termiczny 1 do regulacji siedzenia |
| F30 | (40A) Układ rozruchowy (50A) Przekaźnik styku rozładowania X |
Opis
| 1 | Przekaźnik 2 główne obwody zapłonowe |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy paliwa – 1,4 (BCA) / 1,6 (BGU) |
| 4 | Przekaźnik 1 głównych obwodów zapłonowych |
| F1 | (30А) ABS |
| F2 | (30А) ABS |
| F3 | (20A) Wielofunkcyjny moduł sterujący 2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F5 | (20A) Klakson |
| F6 | (5A / 20A) Zarządzanie silnikiem |
| F7 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| F8 | (10A) Moduł sterujący silnika wentylatora chłodzącego, zarządzanie silnikiem |
| F9 | (10A) Zarządzanie silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (25A) Sterowanie silnikiem – benzyna |
| F12 | (15A) Zarządzanie silnikiem |
| F13 | (20A) Automatyczna skrzynia biegów |
| F14 | – |
| F15 | (40A) Rozrusznik |
| F 16 | (15A) Moduł sterujący elektroniki kolumny kierownicy |
| F17 | (10A) Panel przyrządów |
| F18 | – |
| F19 | (15A) System audio, system nawigacji |
| F20 | (10A) Telefon |
| F21 | – |
| F22 | – |
| F23 | (10A) System tempomatu |
| F24 | (10A) Złącze magistrali danych |
| F25 | – |
| F26 | (5A) Zarządzanie silnikiem – Diesel |
| F27 | (10A) Nagrzewnica wentylacyjna skrzyni korbowej |
| F28 | (20A) Automatyczna skrzynia biegów |
| F29 | (20A) Zarządzanie silnikiem |
| F30 | (20A) Grzałka / klimatyzator |
| F31 | (25A) Wycieraczka przedniej szyby |
| F32 | (10A) Zarządzanie silnikiem |
| F33 | (15A) Pompa wspomagająca paliwo |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Sterowanie zasięgiem reflektorów |
| F39 | (5A) Czujnik temperatury oleju silnikowego, zestaw wskaźników |
| F40 | (20A) Bezpiecznik deski rozdzielczej / skrzynka przekaźników 1 (F1-F11 / F29-F31) |
| F41 | – |
| F42 | (5A) Zarządzanie silnikiem – benzyna |
| F43 | – |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (50A) Wielofunkcyjny moduł sterujący 1 |
| F50 | (40A) System audio |
| F51 | (50A) Moduł sterujący świec żarowych |
| F52 | (50A) Wielofunkcyjny moduł sterujący 1 |
| F53 | (50A) Bezpiecznik deski rozdzielczej / skrzynka przekaźników 1 (P32-B37), Bezpiecznik deski rozdzielczej / skrzynka przekaźników 2 (F4) |
| F54 | – |
