Volkswagen Polo V (2009-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Polo V z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Volkswagen Polo V, wprowadzony na rynek w 2009 roku, to piąta generacja popularnego modelu samochodu osobowego niemieckiego producenta. Polo V zyskało zupełnie nowe nadwozie, zyskując bardziej dynamiczny i sportowy […]

05/09/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Polo V z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Volkswagen Polo V, wprowadzony na rynek w 2009 roku, to piąta generacja popularnego modelu samochodu osobowego niemieckiego producenta. Polo V zyskało zupełnie nowe nadwozie, zyskując bardziej dynamiczny i sportowy wygląd, w porównaniu do poprzednika. Samochód zaprojektowano na platformie PQ25 koncernu Volkswagen AG, dzięki czemu zyskał większą przestronność i komfort dla kierowcy i pasażerów.

Pod maską Polo V znajdują się różne jednostki napędowe: benzynowe o pojemności 1.2, 1.4 i 1.6 litra oraz diesle 1.2, 1.4 i 1.6 litra. Wszystkie te silniki spełniają normy emisji spalin Euro 5. W zależności od wybranej jednostki napędowej, Polo V może osiągać moc od 60 do 105 KM.

Wnętrze pojazdu wyróżnia się eleganckim designem, a jednocześnie ergonomią i funkcjonalnością. Samochód posiada obszerną kabinę, a przy tym oferuje niezwykle pojemny bagażnik o pojemności aż 280 litrów. Polo V wyposażone jest w szereg systemów bezpieczeństwa, takich jak system ABS, ASR, ESP oraz sześć poduszek powietrznych.

W 2014 roku Volkswagen zaprezentował zmodernizowaną wersję Polo V, która otrzymała delikatne zmiany stylistyczne oraz nowe silniki. W 2017 roku producent zaprezentował także wersję GTI, wyposażoną w 1.8-litrowy silnik benzynowy o mocy 192 KM, co pozwala na przyspieszenie do 100 km/h w czasie zaledwie 6,7 sekundy.

Volkswagen Polo V jest samochodem niezwykle popularnym i cenionym przez kierowców na całym świecie, dzięki swojemu przemyślanemu designowi, solidnej konstrukcji, wydajnym silnikom i bogatemu wyposażeniu. Jest to pojazd, który łączy w sobie elegancję, sportowy styl i wysoką funkcjonalność, co przekłada się na duże zainteresowanie ze strony klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

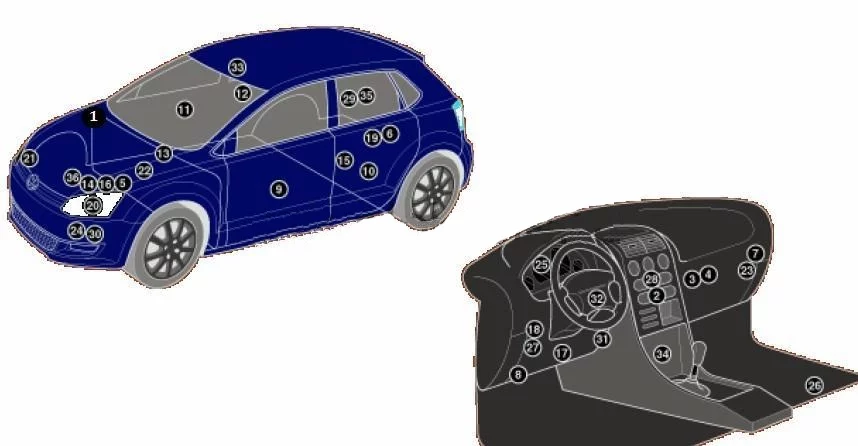

Lokalizacja

Volkswagen Polo V (2009-2017) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Elektroniczna jednostka sterująca klimatyzatora
3 Jednostka sterująca silnika klimatyzatora / wentylatora nagrzewnicy
4 Rezystor silnika dmuchawy grzałki/A/C
5 Bateria akumulatora
6 Akumulator – niektóre modele
7 Magistrala danych CAN, jednostka sterująca bramy
8 Złącze diagnostyczne (DLC)
9 Sterownik drzwi kierowcy
10 Sterownik elektryczny tylnych lewych drzwi
11 Elektryczna jednostka sterująca drzwi pasażera
12 Sterownik elektryczny tylnych prawych drzwi
13 Elektroniczna jednostka sterująca silnika
14 Jednostka sterująca silnika wentylatora chłodzącego
15 Jednostka sterująca pompy paliwa
16 Skrzynka bezpieczników / przekaźników, komora silnika
17 Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1
18 Skrzynka bezpieczników / przekaźników, tablica przyrządów 2
19 Skrzynka bezpieczników / przekaźników, przedział bagażowy — niektóre modele
20 Sterownik reflektorów ksenonowych (po lewej)
21 Sterownik reflektorów ksenonowych (po prawej)
22 Jednostka sterująca paliwem gazowym
23 Jednostka sterująca zasięgiem reflektorów
24 Sygnał dźwiękowy
25 Jednostka sterująca klastra instrumentów
26 Jednostka sterująca telefonu komórkowego
27 Wielofunkcyjna centrala sterująca – funkcje: System antykradzieżowy. centralny zamek. alarm. spryskiwacze reflektorów. ogrzewanie lusterek wstecznych. ogrzewanie tylnej szyby. ogrzewanie przedniej szyby. sygnał dźwiękowy. kierunkowskazy. oświetlenie wewnętrzne lampy
28 Wielofunkcyjna jednostka sterująca wyświetlaczem
29 Jednostka sterująca systemu parkowania
30 Jednostka sterująca wspomagania kierownicy
31 Jednostka sterująca ogrzewaniem fotela
32 Jednostka sterująca kierownicy
33 Elektryczna jednostka sterująca szyberdachu
34 Elektroniczna jednostka sterująca SRS
35 Jednostka sterująca przyczepy
36 Elektroniczna jednostka sterująca skrzynią biegów – na skrzyni biegów
Zobacz także:  Volkswagen ID.4 i ID.5 (2020-2022) - schematy bezpieczników i przekaźników

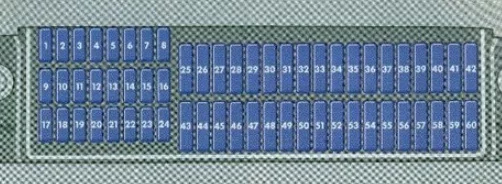

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się w przedziale pasażerskim pod kierownicą.

Volkswagen Polo V (2009-2017) - schematy bezpieczników i przekaźników

Opis

1 Nieużywany
2 10A Blok przełączników kolumny kierownicy;

Silnik wycieraczki tylnej szyby;

Pompa spryskiwacza szyby przedniej i tylnej szyby.

3 5/7,5A Przekaźnik pompy paliwa;

Jednostka sterująca silnika;

Wyłącznik zapłonu i rozrusznika.

4 2/7,5A Blok przełączników kolumny kierownicy;

Wielofunkcyjna jednostka sterująca kierownicy.

5 Nieużywany
6 5A Jednostka sterująca zestawu wskaźników
7 5/15A Sterowanie zasięgiem reflektorów;

Oświetlenie tablicy rejestracyjnej;

Przełącznik i regulacja jasności podświetlenia zestawu wskaźników.

8 Wtryskiwacze 10A
9 5/7,5 A Jednostka sterująca ABS;

Przycisk dezaktywacji ASR i ESP;

Blok przełączników kolumny kierownicy;

Przycisk wskaźnika ciśnienia w oponach.

10 5/7,5A Czujnik prędkości;

Pokładowa jednostka sterująca zasilaniem;

Radio.

11 5/10A Sterowanie zasięgiem reflektorów;

Blok przełączników kolumny kierownicy;

Jednostka sterująca zestawu wskaźników.

12 5/7,5 Regulator lusterek zewnętrznych
13 10/15A Sterownik automatycznej skrzyni biegów;

Przełącznik wielofunkcyjny;

Selektor automatycznej skrzyni biegów.

14 5/15A Jednostka sterująca poduszki powietrznej;

Poduszki powietrzne – lampka kontrolna wyłączona.

15 Nieużywany
16
5/10A Jednostka sterująca wspomaganiem parkowania
17 10A Element grzewczy sondy lambda;

Zawór elektromagnetyczny kanistra 1;

Pompa spryskiwacza szyby przedniej i tylnej.

18 5/7,5A Jednostka sterująca zestawu wskaźników;

Prawa lampa przeciwmgielna.

19 5 / 7,5А Przekaźnik światła bocznego, jednostka główna;

Wyłącznik zapłonu i rozrusznika.

20 5/10A Jednostka sterująca zestawu wskaźników;

Blok przełączników kolumny kierownicy;

Główny przekaźnik.

21 10 / 15A Pokładowa jednostka sterująca zasilaniem – lampki grzecznościowe
22 5/10A Złącze diagnostyczne;

Sterownik klimatyzacji;

Sterownik klimatyzacji;

Elektromagnes blokady wyjmowania kluczyka zapłonu;

Czujnik deszczu i światła;

Przekaźnik światła bocznego;

Przekaźnik ogrzewania lusterka zewnętrznego.

23 7,5 / 10A Pokładowy sterownik zasilania;

Sterownik silnika;

Sterownik automatycznej skrzyni biegów;

Selektor automatycznej skrzyni biegów;

Czujnik deszczu.

24 15A Podgrzewane lusterka zewnętrzne;

Podgrzewany przekaźnik lusterek zewnętrznych.

25 5 / 15A Czujnik wysokiego ciśnienia;

Przekaźnik klimatyzacji;

Jednostka sterująca klimatyzacją;

Gniazdo diagnostyczne;

Elektrochromatyczne lusterko wewnętrzne;

Jednostka sterująca Climatronic.

26 5/7.5/20A Sterownik wspomagania kierownicy;

Miernik masy powietrza;

Przekaźnik klimatyzacji.

27 5/15A włącznik światła cofania
28
Sonda lambda 15A;
Wtryskiwacze cylindryczne;
Jednostka sterująca świec żarowych.
29 10/15/20A Regulator ciśnienia i dozowania paliwa;

Cewki zapłonowe.

30 10A Pompa obiegowa chłodziwa 2;

Zawór przełączający chłodnicy recyrkulacji spalin;

Zawór elektromagnetyczny ograniczający ciśnienie doładowania.

31 Przekaźnik ciśnienia paliwa 10/15A;

Jednostka sterująca świec żarowych;

Wtryskiwacze cylindrów;

Cewki zapłonowe.

32 30A Jednostka sterująca silnika
33 5/10A Przełącznik pedału sprzęgła;

Przełącznik świateł hamowania;

Jednostka sterująca wentylatora chłodnicy;

Przekaźnik klimatyzacji.

34 7,5A Żarówka prawego światła drogowego;

Lewa żarówka światła drogowego;

Jednostka sterująca zestawu wskaźników.

35 10A Jednostka sterująca silnika
36 15/20A Pompa wspomagająca paliwo;

Przekaźnik dostarczania paliwa w przewodzie ciśnieniowym;

Przekaźnik pompy paliwowej.

37 25A Jednostka sterująca ogrzewaniem fotela
38 7,5 / 30A Lampa lewego światła drogowego reflektora;

Jednostka sterująca w zestawie wskaźników;

Jednostka sterująca automatycznej skrzyni biegów.

39 10/15A Lampa prawego światła mijania reflektora
40 30A Przełącznik wentylatora nawiewu;

Jednostka sterująca wentylatora nawiewu.

41 10A Silnik wycieraczki tylnej szyby
42 Zapalniczka do papierosów 15/20A
43 15 / 20A Pokładowa jednostka sterująca zasilaniem;

Kierunkowskazy;

Sygnały stop.

44 Syrena alarmowa 5/10A;

Czujnik alarmu przeciwwłamaniowego.

45 15/30A Jednostka główna;

Jednostka sterująca systemu multimedialnego.

46 20/30A Klakson;

Spryskiwacze reflektorów.

47 Silnik wycieraczek 20/30A
48 25/30A Centralny zamek;

Silnik elektryczny do blokowania klapki wlewu paliwa.

49 5/15A Lampy cofania
50 25/30A Jednostka sterująca drzwi kierowcy;

Przełącznik przedniego lewego podnośnika szyby.

51 25/30A Jednostka sterująca przednich drzwi pasażera;

Przełącznik szyby na przednich drzwiach pasażera.

52 30A Sterownik tylnych drzwi i podnośnika szyb
53 30A Element grzewczy tylnej szyby
54 15/20A Światła przeciwmgielne
55 15A Cewki zapłonowe
56 15A Światła do jazdy dziennej
57 5/7,5A Przednia lewa żarówka boczna, tylne światło, lewe
58 5/7,5A Żarówka przednia prawa strona, światło tylne, prawe;

Pompa próżniowa wspomagania hamulców.

59 10/15A Lampa lewego reflektora mijania
60 15A DRL;

System audio.



Skrzynka przekaźnikowa

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Volkswagen Polo V (2009-2017) - schematy bezpieczników i przekaźników

Opis

1 Nieużywany
2 Nieużywany
3 Nieużywany
4
Przekaźnik świateł mijania (po lewej, od sierpnia 2010);
Przekaźnik pompy paliwa (po lewej, od listopada 2010);
Przełącznik ciśnienia paliwa (po prawej);

Nieużywany (od sierpnia 2012).

5
Przekaźnik zasilania kl. 30 (z silnikiem diesla);

Przekaźnik główny (z silnikiem benzynowym).

6
Przekaźnik światła bocznego (prawy);
Przekaźnik świateł mijania (po lewej, od listopada 2010);
Przekaźnik blokady rozrusznika (od maja 2015).
7
Przekaźnik pompy paliwa (od sierpnia 2010);
Przekaźnik klimatyzacji (od listopada 2010);
Nieużywany (od sierpnia 2011);
Podgrzewany przekaźnik lusterek zewnętrznych (od maja 2015).
8
Przekaźnik blokady rozrusznika;
Przekaźnik światła bocznego (lewy, od sierpnia 2012);
Przekaźnik świateł mijania (z prawej, od sierpnia 2012).
9
Przekaźnik klimatyzacji (do listopada 2010, do sierpnia 2012);
Nieużywany (od listopada 2010 do sierpnia 2011).
10 Przekaźnik do rozładunku styk X
11 Nieużywany
12 Nieużywany
13 Przekaźnik pompy paliwa (po lewej, od sierpnia 2012)
14 Nieużywany
15 Przekaźnik klimatyzatora (od sierpnia 2012)

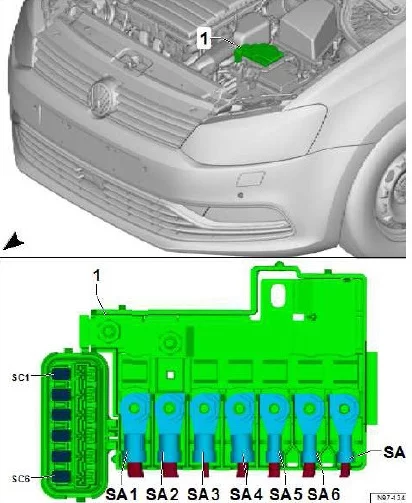

Komora silnika

Znajduje się na pokrywie akumulatora.

Volkswagen Polo V (2009-2017) - schematy bezpieczników i przekaźników

Opis

SA1 Generator 150A
SA2 Nieużywany
SA3 110A Przełącznik zapłonu i rozrusznika;

Przełącznik świateł;

Blok przełączników kolumny kierownicy;

Przekaźnik styku rozładunku;

Przekaźnik pompy paliwa;

Przekaźnik świateł mijania;

Bezpiecznik 20 w skrzynce bezpieczników;

Przekaźnik świateł pozycyjnych;

Przekaźnik mocy dla kl. 30, bezpiecznik 3.

SA4 50A Wspomaganie kierownicy
SA5 40A Jednostka sterująca AB
SA6 40A Jednostka sterująca wentylatora chłodnicy;

Wentylator chłodnicy.

SA7 Jednostka sterująca świec żarowych 50A
SC1 Jednostka sterująca ABS 25A
SC2 30A Moduł sterujący wentylatora chłodnicy;

Wentylator chłodnicy;

Wyłącznik termiczny wentylatora chłodnicy.

SC3 Nieużywany
SC4 Jednostka sterująca ABS 10A
SC5 5/10A Pokładowa jednostka sterująca zasilaniem
SC6 25A Sterownik automatycznej skrzyni biegów
