W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Polo IV 9N z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Volkswagen Polo IV (9N) to samochód osobowy klasy miejskiej, produkowany w latach 2001-2009. Model zastąpił poprzednią generację Volkswagena Polo III (6N/6N2).
Stylistycznie Polo IV nawiązywało do większego Golfa IV, z charakterystycznymi okrągłymi reflektorami i chromowaną atrapą chłodnicy. Wnętrze zostało zaprojektowane w podobnym stylu i oferowało przestronną kabinę z dobrą jakością materiałów.
W zależności od rynku, Volkswagen Polo IV oferowany był z różnymi silnikami benzynowymi i wysokoprężnymi o pojemności od 1.2 do 1.9 litra oraz mocach od 40 do 150 KM. W 2005 roku wprowadzono wersję sportową, Polo GTI, wyposażoną w turbodoładowany silnik benzynowy o mocy 150 KM.
W 2005 roku Polo IV przeszło face lifting, w ramach którego zmieniono m.in. przednie reflektory, atrapę chłodnicy oraz zderzaki. Wnętrze otrzymało nową konsolę centralną i kilka nowych elementów wyposażenia.
Polo IV było oferowane w wersjach nadwoziowych 3- i 5-drzwiowej oraz kombi (5-drzwiowe). Auto zdobyło liczne nagrody i wyróżnienia, m.in. tytuł „World Car of the Year” w 2010 roku.
Volkswagen Polo IV (9N) było bardzo popularne na rynku europejskim i cieszyło się dobrą opinią wśród kierowców dzięki swojej niezawodności i trwałości. Zdobyło też uznanie za dobrą dynamikę jazdy i oszczędność paliwa. Wadą pojazdu była względnie niska jakość wykonania w niektórych partiach, zwłaszcza jeśli chodzi o blacharskie elementy karoserii.

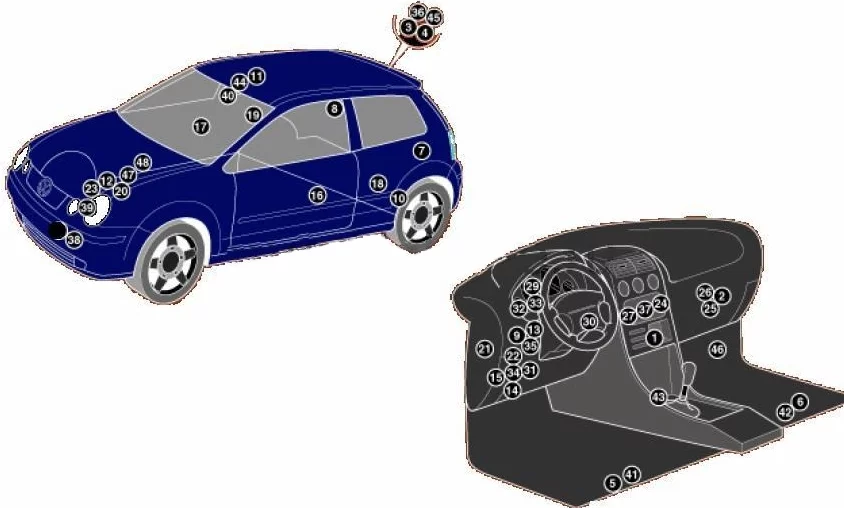

Układ
Opis
| 1 | Sterownik klimatyzatora – w panelu sterowania nagrzewnicy |
| 2 | Jednostka sterująca silnikiem wentylatora klimatyzacji / nagrzewnicy (z automatyczną kontrolą temperatury) – Jednostka wentylatora |
| 3 | Wzmacniacz sygnału antenowego (system audio) – w antenie systemu audio |
| 4 | Wzmacniacz sygnału antenowego (system nawigacji) – w antenie systemu audio |
| 5 | Czujnik zderzenia bocznego po stronie kierowcy – pod przednim siedzeniem |
| 6 | Boczny czujnik prezentowy, po stronie pasażera – pod przednim siedzeniem |
| 7 | Czujnik zderzenia bocznego, tylny lewy (lewa kurtyna powietrzna) – bagażnik, za lewą osłoną |
| 8 | Czujnik zderzenia bocznego, prawy tył (prawa poduszka kurtynowa) – bagażnik, za prawym panelem poszycia |
| 9 | Centralka antykradzieżowa -w centralce wielofunkcyjnej 2 |
| 10 | Dźwięk alarmu przeciwkradzieżowego – za osłoną tylnego lewego nadkola |
| 11 | Czujnik zmiany głośności (system antykradzieżowy) – przednia lampa wnętrza |
| 12 | Bateria akumulatora |
| 13 | Centralka zamka centralnego – w centralce wielofunkcyjnej 2 |
| 14 | Złącze diagnostyczne (DLC) |
| 15 | Jednostka diagnostyczna – w wielofunkcyjnej jednostce sterującej 1 |
| 16 | Sterownik funkcji drzwi, przedni lewy (centralny zamek / lusterko zewnętrzne / elektryczne szyby) |
| 17 | Sterownik funkcji drzwi, przedni prawy (centralny zamek / lusterko zewnętrzne / elektryczne szyby) |
| 18 | Sterownik funkcji drzwi tylnych lewych (centralny zamek / elektryczne okno) |
| 19 | Sterownik funkcji drzwi tylnych prawych (centralny zamek / elektryczne okno) |
| 20 | Jednostka sterująca silnika wentylatora chłodzącego — z A / C-AXU |
| 21 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 1 |
| 22 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 2 |
| 23 | Skrzynka bezpieczników/przekaźników, komora silnika – nad akumulatorem |
| 24 | Dodatkowy bezpiecznik (5A / 7,5A / 10A) – z tyłu systemu audio/centralki systemu nawigacji |
| 25 | Rezystor silnika wentylatora nagrzewnicy (ręczna regulacja temperatury) – zespół wentylatora |
| 26 | Rezystor silnika dmuchawy nagrzewnicy (automatyczna regulacja temperatury) – w sterowniku silnika dmuchawy klimatyzacji/nagrzewnicy |
| 27 | Sterownik nagrzewnicy – w panelu sterowania nagrzewnicy – bez klimatyzatora |
| 28 | Klakson (s) – za przednim zderzakiem |
| 29 | Jednostka sterująca immobilizera — w zestawie wskaźników |
| 30 | Antena pierścieniowa immobilizera – przy stacyjce |
| 31 | Kierunkowskaz / przekaźnik alarmowy – w wielofunkcyjnej centralce 1 |
| 32 | Jednostka sterująca zestawu wskaźników, cyfrowy wyświetlacz wielofunkcyjny – na zestawie wskaźników – funkcje: Immobilizer, urządzenia ostrzegawcze i wskaźniki |
| 33 | Brzęczyk ostrzegawczy o pozostawionych włączonych lampach – w zestawie wskaźników |
| 34 | Wielofunkcyjna jednostka sterująca 1 – bezpiecznik pod deską rozdzielczą / skrzynka przekaźników 2 – funkcje: tempomat, napęd elektryczny / podgrzewane lusterka boczne, przekaźnik startu (układ paliwowy), odmgławiacz tylnej szyby, klakson, kierunkowskazy, światła awaryjne, oświetlenie wnętrza, tylna szyba czyścik, światło cofania (automatyczna skrzynia biegów), spryskiwacze szyb, wycieraczki |
| 35 | Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek, napęd elektryczny i podgrzewane lusterka boczne, elektryczne szyby |
| 36 | Antena nawigacyjna – w antenie systemu audio |
| 37 | Jednostka sterująca nawigacją – w systemie nawigacji / panelu sterowania radia |
| 38 | Czujnik temperatury zewnętrznej – za przednim zderzakiem |
| 39 | Jednostka sterująca wspomagania kierownicy |
| 40 | Czujnik deszczu – wewnętrzne lusterko wsteczne |
| 41 | Sterownik ogrzewania fotela kierowcy – pod przednim fotelem |
| 42 | Sterownik ogrzewania fotela pasażer – pod przednim fotelem |
| 43 | Jednostka sterująca SRS – za konsolą środkową |
| 44 | Sterownik szyberdachu – za lampą oświetlenia wnętrza |
| 45 | Antena telefoniczna – w antenie systemu audio |
| 46 | Jednostka sterująca interfejsu telefonicznego — przestrzeń przednia po prawej stronie |
| 47 | Elektroniczna jednostka sterująca skrzyni biegów |
| 48 | Czujnik prędkości pojazdu – z wyjątkiem 11.02 -> bez ABS – skrzynia biegów |

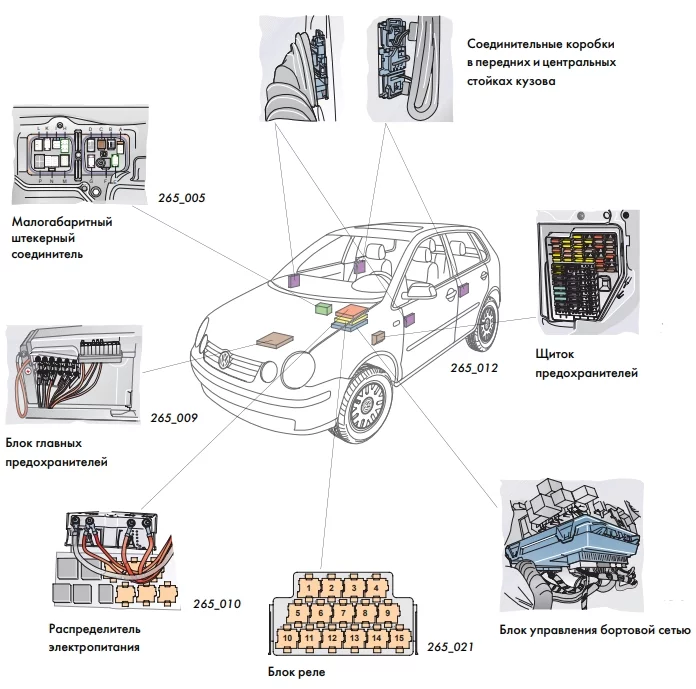

Pokładowe skrzynki elektryczne

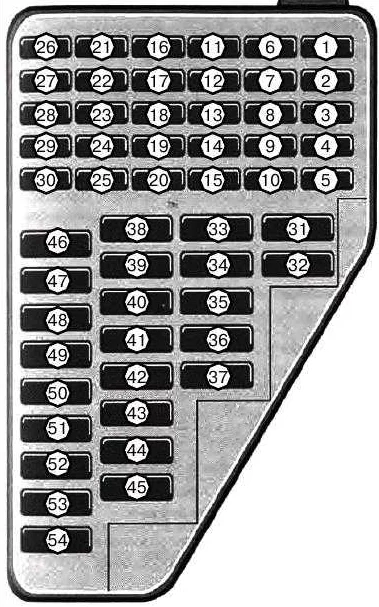

Skrzynka bezpiecznikowa
Skrzynka bezpieczników znajduje się w przedziale pasażerskim, na końcu deski rozdzielczej po stronie kierowcy.
Opis
| 1 | 10A Wycieraczka spryskiwacza tylnej szyby |
| 2 | 5A Reostat do podświetlenia zestawu wskaźników;
Lampka oświetlenia tablicy rejestracyjnej. |
| 3 | 5A Tylne światła przeciwmgielne |
| 4 | 5A Włącznik świateł hamowania (czujnik położenia pedału hamulca);
Tempomat; System zarządzania silnikiem. |
| 5 | 5A Zarządzanie silnikiem, obieg spalin |
| 6 | Sterowanie zasięgiem reflektorów 5A |
| 7 | 5A Zarządzanie silnikiem, wspomaganie kierownicy |
| 8 | 5A Podgrzewane lusterka zewnętrzne |
| 9 | 10A Zarządzanie silnikiem |
| 10 | S-pin 5A |
| 11 | 5A Elektryczne ogrzewanie lusterek zewnętrznych |
| 12 | 5A Lampy – przednia prawa strona, tylna prawa strona |
| 13 | 5A Lampy – przednie lewe, tylne lewe |
| 14 | 10A System zarządzania silnikiem;
Nagrzewnica kolektora dolotowego. |
| 15 | Automatyczna skrzynia biegów 10A |
| 16 | 10A Wycieraczka i spryskiwacz szyby przedniej |
| 17 | 5A Zarządzanie silnikiem |
| 18 | 5A System klimatyzacji;
System recyrkulacji powietrza (klimatyzacja/nagrzewnica); System antykradzieżowy; Wewnętrzne lusterko wsteczne z funkcją automatycznego przyciemniania; Jednostka sterująca silnika wentylatora chłodzącego; Zestaw wskaźników; System nawigacji. |
| 19 | 10A Podgrzewane dysze spryskiwaczy szyby przedniej;
Światła cofania. |
| 20 | 5A Zestaw wskaźników |
| 21 | 10A Prawy reflektor-światło drogowe |
| 22 | 10A Reflektor lewy – światła drogowe |
| 23 | 10A Układ przeciwblokujący (ABS);
System kontroli stabilności. |
| 24 | 10A Wielofunkcyjna jednostka sterująca 1 |
| 25 | 10A Zarządzanie silnikiem |
| 26 | 10A Światła stopu |
| 27 | 5A Układ przeciwblokujący (z ESP);
Zestaw wskaźników. |
| 28 | 10A Lampy wewnętrzne |
| 29 | 5A Klimatyzacja;
Złącze diagnostyczne (DLC); Telefon |
| 30 | 5A Wielofunkcyjny moduł sterujący 1;
System blokady selektora automatycznej skrzyni biegów; Czujnik deszczu (wycieraczka przedniej szyby). |
| 31 | 25A Silnik szyby przednich lewych drzwi |
| 32 | 15A Podgrzewane siedzenia |
| 33 | 15A Sygnalizator antykradzieżowy |
| 34 | 15A Złącze zasilania akcesoriów |
| 35 | Szyberdach 20A |
| 36 | 25A Klimatyzator/silnik dmuchawy nagrzewnicy |
| 37 | 15А20А Cewka zapłonowa;
Wyłącznik układu zapłonowego. |
| 38 | 25A Silnik podnośnika szyby tylnych lewych drzwi |
| 39 | 25A Silnik podnośnika szyby przednich prawych drzwi |
| 40 | 10A / 30A Zarządzanie silnikiem |
| 41 | 15A Pompa paliwa, pompa zasilająca – benzyna / TDI |
| 42 | 20A Zarządzanie silnikiem – AXU |
| 43 | 15A Prawy reflektor-światła mijania;
Regulacja zasięgu reflektorów. |
| 44 | 15A Światła przeciwmgielne |
| 45 | 15A Zarządzanie silnikiem – AUB |
| 46 | 20A Wycieraczka, spryskiwacz szyby przedniej |
| 47 | 20A Podgrzewana szyba tylna (^ 02/04) |
| 48 | 15A Kierunkowskazy;
Światła awaryjne. |
| 49 | Zapalniczka 15A |
| 50 | 15A Wielofunkcyjna jednostka sterująca 2;
System antykradzieżowy; Centralny zamek. |
| 51 | 15A System audio;
System nawigacji. |
| 52 | 20A Klakson;
Wycieraczka; Spryskiwacz szyby przedniej. |
| 53 | 25A Silnik podnośnika szyby tylnych prawych drzwi |
| 54 | 15A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |

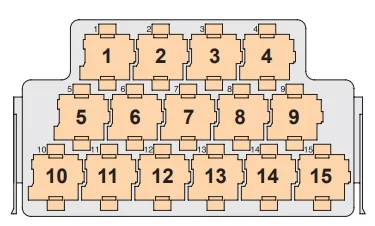

Skrzynka przekaźnikowa
Skrzynka przekaźników znajduje się za tapicerką deski rozdzielczej po stronie kierowcy.
Opis
| 1 | Zapasowy |
| 2 | Przekaźnik w obwodzie zasilania systemu Motronic |
| 3 | (100) Przekaźnik świec żarowych |
| 4 | (53) Przekaźnik pompy paliwowej (TDI) |
| 5 | (449) Przekaźnik do lampki obrysowej drzwi, lampki otwarcia drzwi |
| 6 | (53) Przekaźnik pompy spryskiwacza reflektorów |
| 7 | (126) Przekaźnik blokady rozrusznika |
| 8 | (53) Przekaźnik 1 podgrzewacz pomocniczy, niska moc |
| 9 | (100) Przekaźnik dodatkowej grzałki 2, dużej mocy (diesel) |
| 10 | (53/429) Przekaźnik układu sterowania silnikiem (benzyna, z wyjątkiem AXU) |
| 11 | (18) Przekaźnik obwodów pomocniczych zapłonu, przekaźnik rozładowania zacisku X |
| 12 | (404) Przekaźnik rozruchu (układ paliwowy) (benzyna, z wyjątkiem AXU) |
| 13 | (167) Przekaźnik pompy paliwa (silnik benzynowy, z wyjątkiem AXU) |
| 14 | Skrzynka bezpieczników dodatkowej grzałki |
| 15 | (109) Przekaźnik układu zarządzania silnikiem (diesel) |
Do tego urządzenia można również podłączyć niektóre bezpieczniki, na przykład dodatkową grzałkę 40A.

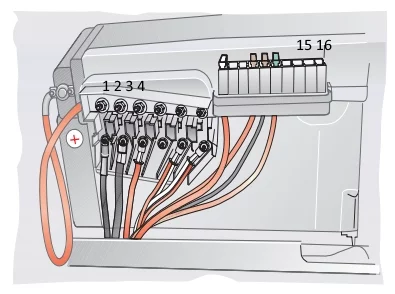

Główna skrzynka bezpieczników
Znajduje się na pokrywie akumulatora. Ilość bezpieczników w nim zawartych zależy od konkretnej konfiguracji pojazdu.
Uchwyty blokowe mogą pomieścić maksymalnie 6 bezpieczników ostrzowych i 10 bezpieczników ostrzowych.
Opis
| 1 | Generator 110A |
| 2 | 110 Salon, stacyjka |
| 3 | 50A Wspomaganie kierownicy |
| 4 | 50A Przekaźnik układu zarządzania silnikiem (AXU);
Pompa powietrza wywiewanego. |
| 5 | Silnik wentylatora chłodzącego 40A |
| 6 | 40A Układ przeciwblokujący (ABS) |
| 7 | 40A Układ przeciwblokujący (ABS) |
| 8 | Silnik wentylatora chłodzącego 30A |
| 9 | Zapasowy |
| 10 | 5A Wielofunkcyjna jednostka sterująca 1 |
| 11 | 5A Układ klimatyzacji;
Jednostka sterująca silnika wentylatora chłodzącego. |
| 12 | Zapasowy |
| 13 | Automatyczna skrzynia biegów 5A |
| 14 | Zapasowy |
| 15 | Zapasowy |
| 16 | Zapasowy |
