Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

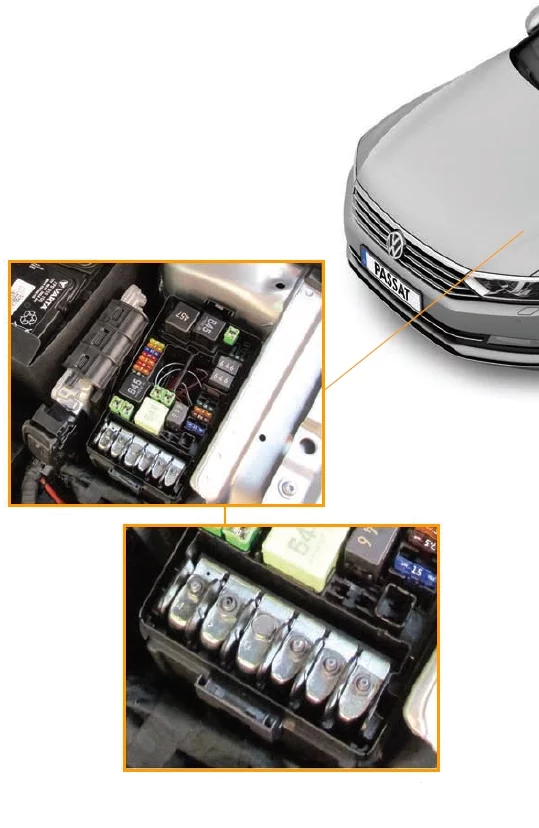

Znajduje się po lewej stronie obok akumulatora i jest zakryty osłoną ochronną. Składa się z 2 sekcji: sekcji komunikacyjnej z bezpiecznikami i przekaźnikami oraz sekcji dla bezpieczników dużej mocy.

Volkswagen Passat B8 (2015-2022) - schematy bezpieczników i przekaźników

Volkswagen Passat B8 (2015-2022) - schematy bezpieczników i przekaźników

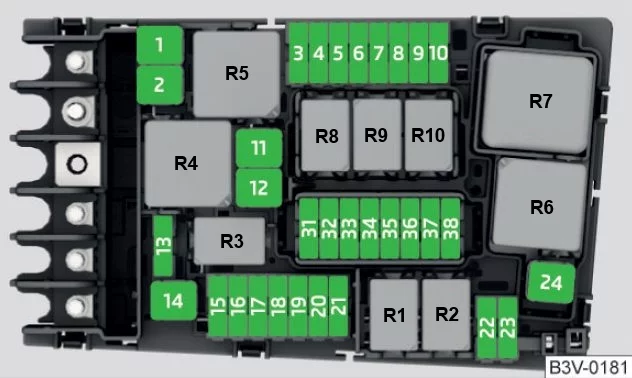

Opis

1 25A Jednostka sterująca ABS -J104-
2 40A / 60A Sterownik
ABS -J104- Pompa hydrauliczna ABS -V64-
3 15A
30A
Jednostka sterująca silnika/silnika -J623-
4 5A / 7,5A / 10A Wentylator chłodnicy -VX57-

Przekaźnik wysokiej mocy cieplnej -J360-

Przekaźnik niskiej mocy cieplnej -J359-
Zawór regulacji ciśnienia oleju -N428-
Zawór recyrkulacji powietrza turbosprężarki -N249-

Zawór klapy kolektora dolotowego -N316-

Zawór sterujący dyszą chłodzącą tłoka -N522-
Olej czujnik poziomu i temperatury oleju -G266-
Zawór przełączający turbiny -N529-
Przekaźnik zasilania prądem komponentów silnika -J757-

5 10 A Zawór regulacji ciśnienia paliwa -N276-

Zawór dozowania paliwa -N290-
Przekaźnik zasilania prądem komponentów silnika -J757-
Zawór przełączający turbiny -N529-

6 5A / 7,5A Włącznik świateł hamowania -F-
7 7,5A/10A/15A Pompa chłodzenia powietrza doładowującego -V188-
Zawór chłodziwa skrzyni biegów -N488-Zawór odcinający chłodziwa -N82-
Pompa pomocnicza ogrzewania -V488-
Zawór chłodziwa głowicy cylindrów -N489-
Zawór regulacji ciśnienia oleju -N428-
Sterownik zbiornika paliwa wykrywanie nieszczelności -J909-
8 15A Sonda lambda 1 przed katalizatorem -GX10-
Sonda lambda 1 za katalizatorem -GX7-
Sterownik czujnika NOx -GX30-
Sterownik czujnika NOx 2 -J881-
9 5A / 10A Sterownik klapy wydechowej -J883-

Sterownik klapy wydechowej 2 -J945-

Sterownik automatycznego okresu żarzenia -J179-
Element grzejny odpowietrznika skrzyni korbowej -N79-
Miernik masy powietrza -G70-
Pompa pomocnicza do ogrzewania -V488-
Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80-
Zawór sterujący wałka rozrządu wydechu 1 -N318-
Zawór sterujący wałka rozrządu 1 -N205-

10 15A / 20A Jednostka sterująca pompy paliwa -J538-
11 40A / 50A Pomocniczy element nagrzewnicy powietrza -Z35-
12 40A Pomocniczy element nagrzewnicy powietrza -Z35-
13 30A Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów -V475-
14 40A Podgrzewany przekaźnik szyby przedniej -J47-
15 15A Przekaźnik klaksonu -J413-
16 20A Przekaźnik zasilania prądem komponentów silnika -J757-
17 7,5A Jednostka sterująca silnika/silnika -J623-

Jednostka sterująca ABS -J104-

Przekaźnik podgrzewanej szyby przedniej -J47-

18 5A / 7,5A Jednostka sterująca monitora akumulatora -J367-
Interfejs diagnostyczny magistrali danych -J533-
19 30A Jednostka sterująca silnika wycieraczek -J400-
20 10 A Klakson alarmowy -H12-
21 30A Podgrzewany przekaźnik szyby przedniej 2 -J611-
22 5A / 7,5A Jednostka sterująca silnika/silnika -J623-
23 30A Rozrusznik -B-
24 40A Pomocniczy element nagrzewnicy powietrza -Z35-
31
32
33 30A Podgrzewany przekaźnik szyby przedniej 2 -J611-
34 30A Podgrzewany przekaźnik szyby przedniej 2 -J611-
35 30A Jednostka sterująca silnika wycieraczek -J400-
36
37 30A Dodatkowa jednostka sterująca nagrzewnicą -J364-
38

Przekaźniki

  • R1 Przekaźnik rozrusznika 1 -J906-
  • R2 Przekaźnik rozrusznika 2 -J907-
  • Przekaźnik klaksonu R3 -J413-
  • R4 Przekaźnik wysokiej mocy cieplnej -J360-
  • R5 Przekaźnik główny -J271- (benzyna) / Przekaźnik napięcia zasilania zacisku 30 -J317- (diesel)
  • R6 Automatyczna jednostka sterująca okresem świecenia -J179- (benzyna)
  • R7 Przekaźnik o niskiej mocy cieplnej -J359- (diesel)
  • R8 Przekaźnik zasilania prądem podzespołów silnika -J757- (silnik benzynowy 2,0l)
  • R9 Przekaźnik podgrzewanej szyby przedniej -J47-
  • R10 Przekaźnik podgrzewanej szyby przedniej 2 -J611-



Przedział pasażerski

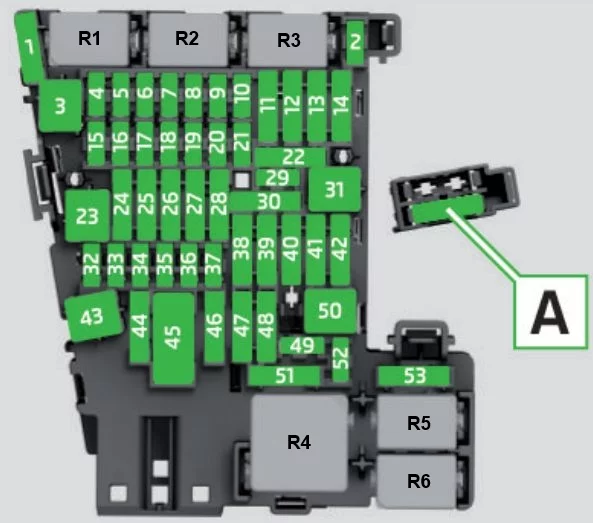

Znajduje się pod deską rozdzielczą, po stronie kierowcy, za schowkiem na rękawiczki.

Volkswagen Passat B8 (2015-2022) - schematy bezpieczników i przekaźników

Opis

1 30A Jednostka sterująca podgrzewaczem czynnika redukującego -J891-
2 10 A Sterownik elektroniki kolumny kierownicy -J527-
3
4 7,5A/10A Klakson alarmowy -H12-
5 5A / 7,5A Interfejs diagnostyczny magistrali danych -J533-
6 5A / 7,5A Dźwignia zmiany biegów -E313-
7 10 A Elementy sterujące nagrzewnicy i klimatyzacji -EX21-
Jednostka sterująca i wyświetlacz tylnego układu klimatyzacji -E265-
Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego R149-

Przekaźnik podgrzewanej tylnej szyby -J9-
Zegar analogowy -Y-
Jednostka sterująca systemu monitorowania ciśnienia w oponach -J502 –

8 7,5A/10A Obrotowy włącznik światła -EX1-

Przycisk elektromechanicznego hamulca postojowego -E538-

Czujnik deszczu i światła -G397-

Złącze diagnostyczne -U31-
Czujnik alarmu przeciwkradzieżowego -G578-
Lewe podświetlenie LED -L181-
Prawe podświetlenie LED -L182-
Przednie oświetlenie wnętrza -WX1-
Czujnik alarmu przeciwkradzieżowego -G578-
Jednostka sterująca do sterowania światłami zakrętowymi i zakresem reflektorów -J745-
Oświetlenie obrysu drzwi lewych przednich -L251-
Światło obrysowe drzwi lewych tylnych -L253-
Światło obrysowe drzwi prawych przednich -L252-
Światło do oświetlenia obrysowego tylnych prawych drzwi -L254-

9 5A / 7,5A Sterownik elektroniki kolumny kierownicy -J527-
10 7,5A/10A Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki operacyjnej -J685-

Jednostka sterująca wyświetlacza przeziernego -J898-

11 40A Pokładowa jednostka sterująca zasilaniem -J519-
12 20A Jednostka sterująca 1 elektroniki informacyjnej -J794-
Jednostka sterująca systemu nawigacji -J856- 1)
13 25A Pas bezpieczeństwa przedni lewy -NX10-
14 40A Jednostka sterująca dmuchawą świeżego powietrza -J126-
15 10 A Jednostka sterująca elektronicznej blokady kolumny kierownicy -J764-
16 7,5A Wzmacniacz sygnału dwukierunkowego do telefonów komórkowych/usług transmisji danych -J984-
Gniazdo ładowania USB 1 -U37-
Schowek z interfejsem do telefonu komórkowego -R265-
Koncentrator USB -R293-
17 7,5A Wkładka panelu deski rozdzielczej -KX2-
Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna -J949-
18 7,5A Jednostka sterująca do górnej kamery -J928-

Uchwyt tylnej pokrywy -EX37-
Tylna kamera górna -R246-

19 7,5A Interfejs do systemu wejścia i uruchomienia -J965-
20 7,5A/10A/15A Przekaźnik układu dozowania środka redukującego -J963-
Przekaźnik pompy próżniowej -J318-
21 15A Sterownik napędu na wszystkie koła -J492-
22 15A Jednostka sterująca detektora przyczepy -J345-
23 20A / 30A Sterownik regulacji szyberdachu przesuwnego -J245-
24 40A Pokładowa jednostka sterująca zasilaniem -J519-
25 30A Sterownik drzwi kierowcy -J386-
Sterownik tylnych drzwi po stronie kierowcy -J926-
26 30A Pokładowa jednostka sterująca zasilaniem -J519-
27 30A Pokładowa jednostka sterująca zasilaniem -J519-
28 25A Jednostka sterująca detektora przyczepy -J345-
29 5A Przekaźnik systemu zdalnego uruchamiania -J471-
30 10 A Przekaźnik systemu zdalnego uruchamiania -J471-
31 30A Sterownik tylnej pokrywy -J605-
32 10 A Kamera przednia do systemów wspomagania kierowcy -R242-
Jednostka sterująca tempomatu adaptacyjnego -J428-

Jednostka sterująca układu wspomagania parkowania -J446-

Jednostka sterująca asystenta zmiany pasa ruchu -J769-

Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770-

33 5A / 7,5A Jednostka sterująca poduszki powietrznej -J234-
34 7,5A Lusterko wewnętrzne -EX5-
Przekaźnik gniazd zasilania -J807-
Przełącznik świateł cofania -F4-

Czujnik ciśnienia w obwodzie czynnika chłodniczego -G805-
Czujnik jakości powietrza -G238-
Moduł przełącznika centralnego w desce rozdzielczej -EX22-
Moduł przełącznika 1 w konsoli środkowej -EX23-
Jednostka sterująca dźwiękiem materiałowym -J869-

Przycisk elektromechanicznego hamulca postojowego -E538-

35 7,5/10A Połączenie diagnostyczne -U31-
36 5A / 7,5A Reflektor przedni prawy -MX2-
37 5A / 7,5A Przedni lewy reflektor -MX1-
38 25A Jednostka sterująca detektora przyczepy -J345-
39 30A Jednostka sterująca przednich drzwi pasażera -J387-

Jednostka sterująca tylnymi drzwiami pasażera -J927-

40 20A Gniazdo 12 V -U5-

Gniazdo 12 V 2 -U18-

Gniazdo 12 V 3 -U19-

41 25A Pas bezpieczeństwa przedni prawy -NX11-
42 40A Pokładowa jednostka sterująca zasilaniem -J519-
43 40A Jednostka sterująca cyfrowym pakietem dźwiękowym -J525-
44 15A Jednostka sterująca detektora przyczepy -J345-
45 15A Jednostka sterująca regulacją fotela kierowcy -J810-

Wentylator poduszki przedniego lewego siedzenia 1 -V514-

Wentylator oparcia przedniego lewego siedzenia 1 -V512-

46 30A Przetwornica DC/AC z gniazdem, 12 V – 230 V -U13-
47
48
49 5A / 7,5A Nadajnik pozycji sprzęgła -G476-
Przekaźnik rozrusznika 1 -J906-
Przekaźnik rozrusznika 2 -J907-
50 40A Sterownik tylnej pokrywy -J605-
51 25A Panel obsługi i wyświetlacza do tylnej klimatyzacji -E265-
52 15A Elektronicznie sterowana jednostka sterująca tłumieniem -J250-
53 30A Podgrzewany przekaźnik tylnej szyby -J9-



W uchwycie skrzynki bezpieczników znajdują się również następujące bezpieczniki:

A 15A Panel obsługi do regulacji prawego przedniego siedzenia -EX34-

Prawy przedni wentylator poduszki siedzenia 1 -V518-

Prawy przedni wentylator oparcia siedzenia 1 -V516-

B 5A Przekaźnik systemu zdalnego uruchamiania -J471-
C 7,5A Gniazdo ładowania USB 1 -U37-
R1 Przekaźnik systemu zdalnego uruchamiania -J471-



Przekaźniki

  • R1 Przekaźnik do systemu dozowania środka redukującego -J963-
  • R2 –
  • R3 –
  • R4 Przekaźnik zasilania napięciowego zacisku 15 -J329-
  • R5 Podgrzewany przekaźnik tylnej szyby -J9-
  • R6 Przekaźnik do gniazd zasilania -J807-
