W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Passata B7 z lat: 2010, 2011, 2012, 2013, 2014, 2015. Volkswagen Passat B7 to siódma generacja popularnego modelu produkowanego przez niemiecką firmę Volkswagen AG w latach 2010-2014. Samochód ten wprowadził wiele innowacji technologicznych i stylistycznych, które poprawiły jego atrakcyjność na rynku motoryzacyjnym. […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Passata B7 z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Volkswagen Passat B7 to siódma generacja popularnego modelu produkowanego przez niemiecką firmę Volkswagen AG w latach 2010-2014. Samochód ten wprowadził wiele innowacji technologicznych i stylistycznych, które poprawiły jego atrakcyjność na rynku motoryzacyjnym.
Passat B7 oferowany był w dwóch wersjach nadwozia: sedan i kombi, zwane Variant. Oferowano w nim szeroką gamę silników benzynowych i wysokoprężnych, o pojemności od 1,4 do 3,6 litra, z mocą od 105 do 300 KM. W zależności od wersji, dostępne były różne skrzynie biegów, w tym manualne i automatyczne, a także przełożenia sportowe DSG.
Samochód ten cechował się nowoczesnym i eleganckim designem, który został opracowany w centrum projektowym Volkswagena w niemieckim Wolfsburgu. Wnętrze auta oferowało wiele udogodnień, takich jak nawigacja satelitarna, klimatyzacja automatyczna, systemy bezpieczeństwa i asystujące kierowcę, a także nowoczesny system audio.
Passat B7 był także dostępny z innowacyjnym systemem multimedialnym z ekranem dotykowym, który oferował dostęp do internetu oraz usługi internetowe, takie jak poczta e-mail, radio internetowe czy serwisy społecznościowe.
Podobnie jak jego poprzednicy, Passat B7 był bardzo dobrze oceniany w testach bezpieczeństwa i zdobywał wysokie noty w rankingach. W 2011 roku zdobył tytuł „Samochodu Roku” w Polsce oraz „Najlepszego Samochodu Rodzinnego” w Europie.
W 2014 roku Passat B7 został zastąpiony przez Passata B8, który wprowadził kolejne innowacje i poprawił atrakcyjność modelu. Niemniej jednak, Passat B7 pozostaje popularnym wyborem na rynku motoryzacyjnym, szczególnie wśród miłośników niemieckiej motoryzacji.
Podsumowując, Volkswagen Passat B7 to udana kontynuacja popularnej serii samochodów, która wprowadziła wiele innowacyjnych rozwiązań technologicznych i stylistycznych. Samochód ten był bardzo dobrze oceniany i zdobył wiele nagród, a jego wpływ na rozwój motoryzacji jest nadal widoczny.

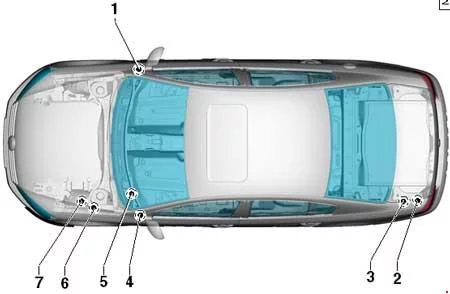

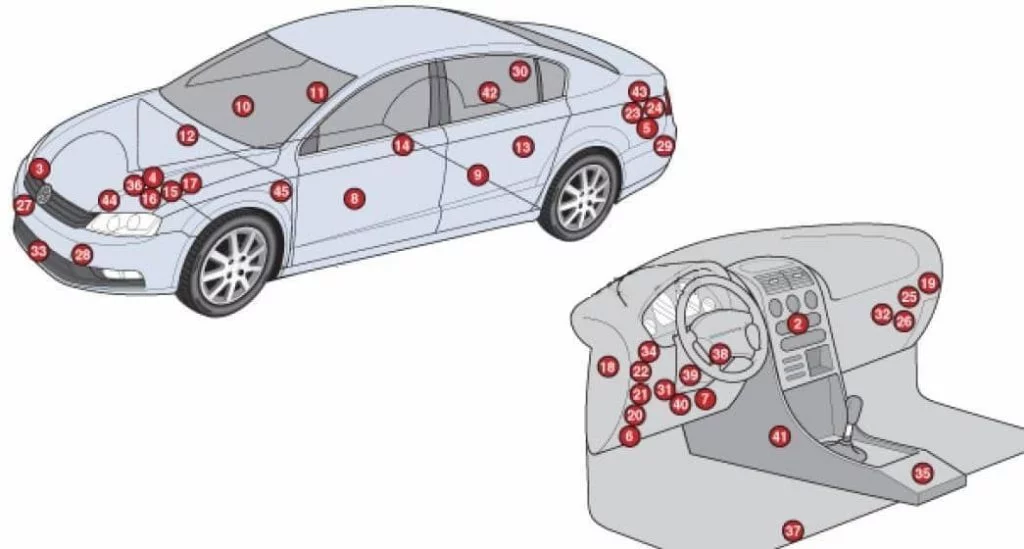

Układ
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Dodatkowa jednostka sterująca nagrzewnicy – wnętrze prawego przedniego błotnika |
| 4 | Bateria (niektóre modele) |
| 5 | Akumulator (niektóre modele) – Lewa strona bagażnika |
| 6 | Złącze diagnostyczne (DLC) |
| 7 | Jednostka diagnostyczna |
| 8 | Sterownik drzwi kierowcy |
| 9 | Sterownik elektryczny tylnych lewych drzwi |
| 10 | Elektryczna jednostka sterująca drzwi pasażera |
| 11 | Elektryczna jednostka sterująca tylnych prawych drzwi |
| 12 | Elektroniczna jednostka sterująca silnika (ECM) – na rezonatorze układu dolotowego |
| 13 | Elektroniczna jednostka sterująca 4WD – na sprzęgle Haldex |
| 14 | Sterownik pompy paliwa – pod prawym tylnym siedzeniem |
| 15 | Skrzynka bezpieczników / przekaźników, komora silnika 1 |
| 16 | Skrzynka bezpieczników / przekaźników, komora silnika 2 |
| 17 | Skrzynka bezpieczników / przekaźników, komora silnika 3- pod bezpiecznikiem silnika / skrzynką przekaźników 1 |
| 18 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 |
| 19 | Skrzynka bezpieczników / przekaźników, tablica przyrządów 2 |
| 20 | Skrzynka bezpieczników / przekaźników, tablica przyrządów Z |
| 21 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 4 |
| 22 | Skrzynka bezpieczników / przekaźników, tablica przyrządów 5 |
| 23 | Skrzynka bezpieczników / przekaźników, przedział bagażowy 1 – 3,6 FSI |
| 24 | Skrzynka bezpieczników / przekaźników, przedział bagażowy 2- system stop & start |
| 25 | Jednostka sterująca zasięgiem reflektorów |
| 26 | Rezystor silnika wentylatora nagrzewnicy – w bloku nagrzewnicy |
| 27 | Sygnał dźwiękowy 1 |
| 28 | Sygnał dźwiękowy 2 |
| 29 | Moduł 1 sterowania zjazdem z pasa ruchu – tylny zderzak |
| 30 | Jednostka sterująca zjazdem z pasa ruchu 2 – tylny zderzak |
| 31 | Wielofunkcyjna jednostka sterująca ^ Funkcje: Sterowanie obciążeniem elektrycznym. Lampy zewnętrzne, lampy na nogi, pompa paliwa, podgrzewana szyba tylna, odszraniana szyba przednia, kierunkowskazy / światła awaryjne, wycieraczka szyby tylnej |
| 32 | Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek. napęd do otwierania klapy wlewu paliwa, immobiliser, pilot centralnego zamka, szyberdach |
| 33 | Czujnik temperatury otoczenia |
| 35 | Jednostka sterująca hamulca postojowego |
| 36 | Sterownik wspomagania kierownicy – na drążku kierowniczym |
| 37 | sterownik ogrzewania fotela – pod siedzeniem kierowcy |
| 38 | Sterownik elektroniki kolumny kierownicy – na kolumnie kierownicy |
| 39 | Sterownik blokady kolumny kierownicy – na kolumnie kierownicy |
| 40 | Jednostka sterująca systemu stop-start |
| 41 | Elektroniczna jednostka sterująca SRS |
| 42 | Sterownik zawieszenia – bagażnik po prawej |
| 43 | Sterownik przyczepy – lewy bagażnik |
| 44 | Elektroniczna jednostka sterująca skrzynią biegów (TCM) (przekładnia DSG) |
| 45 | Elektroniczna jednostka sterująca skrzynią biegów (TCM) (automatyczna skrzynia biegów) – Błotnik wewnętrzny (lewy przedni) |
Lokalizacja skrzynek bezpieczników i przekaźników
Opis
Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika pod pokrywą ochronną i składa się z 2 sekcji: skrzynki montażowej i sekcji bezpieczników głównych dużej mocy. Niedaleko od niego znajduje się jednostka komunikacji przekaźnikowej.
Skrzynka montażowa

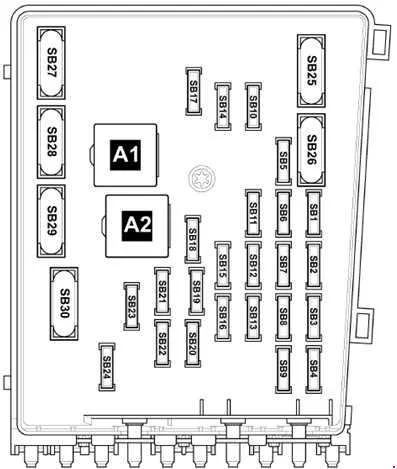

Typ 1
Opis
| 1 | 15A Blok Mechatronik KP DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | 20A Sygnał dźwiękowy, pokładowa jednostka sterująca zasilaniem |
| 4 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 5 | 5A Jednostka sterująca do monitorowania akumulatora, pokładowa jednostka sterująca zasilaniem |
| 6 | 5A Jednostka sterująca automatycznej skrzyni biegów, 15A jednostka mechatroniczna skrzyni biegów DSG |
| 7 | 15A Jednostka sterująca z wyświetlaczem do systemu TV i radia z nawigacją, Jednostka główna, Jednostka sterująca z wyświetlaczem do systemu radia z nawigacją, 30A Stabilizator napięcia |
| 8 | Jednostka mechatroniczna skrzyni biegów 30A DSG |
| 9 | 5A Jednostka sterująca kolumny kierownicy |
| 10 | 20A Przekaźnik pompy paliwa (tylko olej napędowy), jednostka sterująca świec żarowych, cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4) |
| 11 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5A Jednostka sterująca do sterowania elektroniką telefonu komórkowego, Antena, tuner TV, Cyfrowy satelita. |
| 13 | 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, jednostka sterująca silnika |
| 14 | 25/30A Jednostka sterująca silnika |
| 15 | Interfejs diagnostyczny magistrali danych 5/10A |
| 16 | 15A Przekaźnik do pompowania chłodziwa po wyłączeniu. silnik, zawór recyrkulacji spalin 10A, zawór elektromagnetyczny ograniczający ciśnienie doładowania, element grzejny sondy lambda |
| 17 | 40A Przekaźnik ogrzewania małej mocy, pompa obiegowa chłodziwa, zawór odcinający i bezpieczeństwa na 1 butlę gazową |
| 18 | 10/15/30A czujnik jakości paliwa, zawór wysokiego ciśnienia do pracy na gazie |
| 19 | Wzmacniacz 30A |
| 20 | 5A Dodatkowy przekaźnik pompy paliwa, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych, 10A Czujnik położenia pedału sprzęgła, Zawór zmiennych faz rozrządu 1, 15A Regulator ciśnienia paliwa |
| 21 | 20A Dodatkowa jednostka sterująca nagrzewnicą |
| 22 | Jednostka sterująca silnika wycieraczek 30A |
| 23 | 5A Czujnik pola magnetycznego do kompasu, Jednostka sterująca świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, Jednostka sterująca wentylatora chłodnicy, Silnik klapy powietrza/wlotu, Sonda lambda z grzałką, rozrząd i kolektor |
| 24 | 10/15A Jednostka sterująca czujnika emisji tlenku azotu, grzałka sondy lambda |
| 25 | 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary |
| 26 | 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary |
| 27 | 60A Podgrzewany element przedniej szyby |
| 28 | 40/50A Silnik pompy powietrza wtórnego, jednostka sterująca świec żarowych |
| 29 | 50A Jednostka sterująca do zasilania bezpiecznikiem pokładowym, Przekaźnik odciążenia styku X |
| 30 | 50A Wbudowana jednostka sterująca sieci bezpieczników |

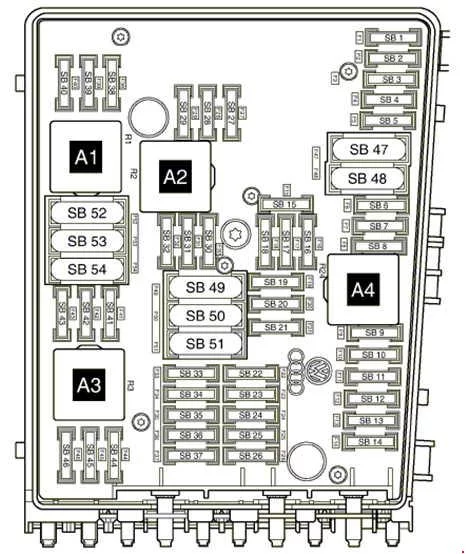

Typ 2
Opis
| 1 | 5/15A Sterownik automatycznej skrzyni biegów, jednostka mechatroniczna DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | 20A Centralna jednostka sterująca systemu wygody, jednostka sterująca rozpoznawania przyczepy |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
| 5 | 20A sygnał dźwiękowy |
| 6 | 20A Cewki zapłonowe ze stopniami wyjściowymi |
| 7 | 15A regulator ciśnienia paliwa, 5A czujnik położenia pedału sprzęgła; |
| 8 | 10A Sterownik wentylatora chłodnicy, zawór rozrządu, zawór pompy wyrzutowej, zawór klapy kolektora dolotowego |
| 9 | 5A Przekaźnik pompy cyrkulacyjnej |
| 10 | 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda |
| 11 | 25/30A Jednostka sterująca silnika |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | Pompa obiegowa 10A |
| 16 | 5A Jednostka sterująca kolumny kierownicy |
| 17 | 5A Jednostka sterująca zestawu wskaźników |
| 18 | 30A Wzmacniacz, jednostka sterująca dla pojazdów specjalnych |
| 19 | 15 / 20А Jednostka główna, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją |
| 20 | 20A telefon komórkowy, telewizor, cyfrowa satelita |
| 21 | 10A Tuner telewizyjny, cyfrowy tuner satelitarny |
| 22 | 7.5A Jednostka sterująca systemu multimedialnego |
| 23 | 10A Jednostka sterująca wentylatora chłodnicy, 5A Czujnik pola magnetycznego do kompasu |
| 24 | Interfejs diagnostyczny magistrali danych 5/10A |
| 25 | Nieużywany |
| 26 | 10A Jednostka sterująca silnika, przekaźnik mocy Motronic |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | 20A Dodatkowa jednostka sterująca nagrzewnicą |
| 31 | Jednostka sterująca silnika wycieraczek 30A |
| 32 | Zawór ciśnienia doładowania 10A |
| 33 | 15A Regulator ciśnienia paliwa, element grzejny sondy lambda |
| 34 | Nieużywany |
| 35 | 20A Przekaźnik do pracy nagrzewnicy dodatkowej |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | 10A Pompa diagnostyczna układu paliwowego |
| 45 | Sonda lambda 10A |
| 46 | 10A Element grzejny sondy lambda 1 za katalizatorem |
| 47 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła boczne |
| 48 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła boczne |
| 49 | Pokładowa jednostka sterująca zasilaniem bezpieczników |
| 50 | Nieużywany |
| 51 | 60A Przekaźnik ogrzewania dużej mocy |
| 52 | 60A Podgrzewany element przedniej szyby |
| 53 | 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników |
| 54 | 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej |
Przekaźnik

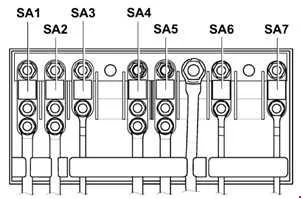

Główna skrzynka bezpieczników
Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.
Typ 1
Opis
| 1 | 150 / 180A – Generator |
| 2 | 80A Silnik elektryczny do elektrycznego wspomagania kierownicy |
| 3 | Jednostka sterująca wentylatora chłodnicy 50/80A |
| 4 | 80/100A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa / prawa |
| 5 | Skrzynka bezpieczników prawa 80A (do kwietnia 2008 r.), Bezpiecznik termiczny regulacji siedzenia kierowcy 1 |
| 6 | 80/100A Skrzynka bezpieczników lewa/prawa |
| 7 | Jednostka sterująca ABS 40A |
Typ 2
Opis
| 1 | 150A – Generator |
| 2 | 80A Silnik elektryczny do elektrycznego wspomagania kierownicy |
| 3 | Jednostka sterująca wentylatora chłodnicy 50/80A |
| 4 | 60A Bezpiecznik termiczny 1 regulacja gniazda, lewa/prawa skrzynka bezpieczników |
| 5 | 60/80A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa/prawa |
| 6 | 80/100A Skrzynka bezpieczników lewa/prawa |
| 7 | 60А Kabel ładowania drugiego akumulatora, 100А – element grzejny dodatkowej nagrzewnicy powietrza, Przekaźnik dużej mocy grzewczej |
| 8 | Jednostka sterująca ABS 40A |
Skrzynka przekaźnikowa
Opis
| 1 | Przekaźnik rozrusznika 1 (643) – tylko dla pojazdów z systemem Start-Stop |
| 2 | Sterownik świec żarowych (457) |
| 3 | Nieużywany |
| 4 | Przekaźnik małej mocy (53) |
| 5 | Przekaźnik ogrzewania dużej mocy (100) |
| 6 | Przekaźnik rozrusznika 2 (489) – tylko dla pojazdów z systemem Start-Stop |

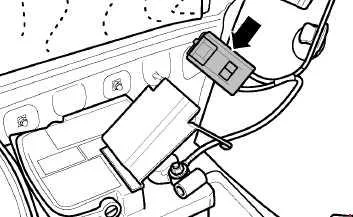

Oddzielny przekaźnik podgrzewanej szyby przedniej może znajdować się w komorze rozprężnej obok sterownika silnika.
Bagażnik

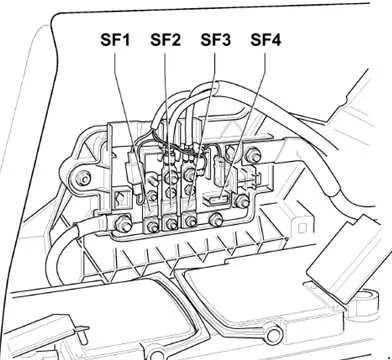

Niektóre modele z baterią zainstalowaną w bagażniku mają dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.
Opis
| 1 | 30A Skrzynka bezpieczników lewa / prawa |
| 2 | 80A Bezpieczniki w zespole przełączającym |
| 3 | 125A Zasilanie jednostki przełączającej |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
W lewej części bagażnika za boczną okładziną może znajdować się kilka elementów przekaźnikowych: 70A – Limuzyna, 60A – Wariant
Przedział pasażerski

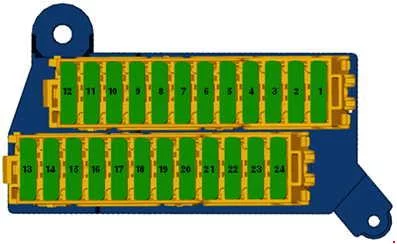

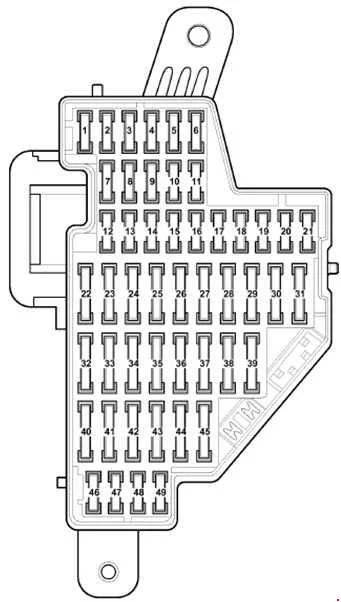

Skrzynka bezpieczników po stronie kierowcy
Znajduje się na lewym końcu tablicy rozdzielczej, za osłoną ochronną.
Opis
| 1 | 10A Rolety tylnej szyby, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, czujnik poziomu oleju i temperatury, przekaźnik wentylatora nawiewu |
| 2 | 5A Przycisk wyłączania ASR i ESP, przycisk AUTO HOLD, jednostka ABS, elektromechaniczny sterownik hamulca postojowego; |
| 3 | 10A Przekaźnik zasilania, Rezystor ogrzewania wentylacji skrzyni korbowej, Zawór gazowy |
| 4 | 10A Elektroniczna jednostka sterująca tłumieniem, złącze diagnostyczne, przycisk Start-stop, jednostka sterująca tempomatu adaptacyjnego, jednostka sterująca układu wspomagania parkowania, jednostka sterująca wykrywania przyczepy, jednostka sterująca wspomagania parkowania, kamera przednia do systemów wspomagania kierowcy |
| 5 | 10A Ściemniacz do przełączników i podświetlenia zestawu wskaźników, regulacja zasięgu reflektorów, jednostka sterująca lewego reflektora |
| 6 | 10A Sterownik napędu na wszystkie koła |
| 7 | 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 10A Sterownik prawego reflektora, prawy siłownik sterowania zasięgiem reflektorów |
| 9 | 10A Sterownik poduszek powietrznych, sterownik rozpoznawania zajętości siedzenia, lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera |
| 10 | 10A Przełącznik Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika, przekaźnik rozrusznika |
| 11 | 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf |
| 12 | 10A Jednostka sterująca drzwi kierowcy, jednostka sterująca przednich drzwi pasażera, jednostka komfortu |
| 13 | 10A Włącznik światła, złącze diagnostyczne, selektor, jednostka sterująca ABS |
| 14 | Syrena alarmowa 10A |
| 15 | 10A Czujnik deszczu i światła, przekaźnik podgrzewanej szyby tylnej, przekaźnik podgrzewanej szyby przedniej, jednostka sterująca układu klimatyzacji, jednostka sterująca klimatyzacji, jednostka sterująca kamery cofania, jednostka sterująca terminalem i uruchamianiem silnika |
| 16 | 10A Elektroniczna blokada zapłonu, elektroniczna jednostka sterująca blokady kolumny kierownicy, włączanie terminala i jednostka sterująca rozruchem silnika |
| 17 | 15A Sterownik drzwi kierowcy, sterownik tylnych drzwi po stronie kierowcy |
| 18 | 3A Pokładowa jednostka sterująca zasilaniem, stabilizator napięcia, jednostka sterująca silnika, przekaźnik zasilania 2 |
| 19 | 7,5A Adaptacyjna jednostka sterująca tempomatu, jednostka sterująca wspomagania parkowania, jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, jednostka sterująca wspomagania parkowania |
| 20 | 5A Panel sterowania otwieraniem drzwi garażowych |
| 21 | 10A Jednostka sterująca tylnej kurtyny |
| 22 | 20A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 23 | 15A Jednostka sterująca rozpoznawania przyczepy |
| 24 | 20A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 25 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 26 | 20A Pokładowa jednostka sterująca zasilaniem |
| 27 | 15/20A Przekaźnik pompy paliwa |
| 28 | 30A Jednostka sterująca tylnymi drzwiami, centralna jednostka sterująca systemu Convenience |
| 29 | 20A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 30 | 20A Sterownik szyberdachu przesuwnego |
| 31 | Falownik 30A z gniazdem, 12V – 230V |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna) |
| 33 | 30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów |
| 34 | 25A Jednostka sterująca ogrzewaniem przedniego siedzenia |
| 35 | 15A Sterownik tylnej klapy, przełącznik regulacji odcinka lędźwiowego fotela kierowcy |
| 36 | 15A Przełącznik regulacji podparcia lędźwiowego siedziska, Przycisk regulacji kąta pochylenia siedziska, Przycisk regulacji pozycji oparcia , Przekaźnik zasilania przyczepy |
| 37 | 20/30A Jednostka sterująca czujnika przyczepy, Jednostka sterująca pokrywy bagażnika 2 |
| 38 | 40A Przekaźnik wentylatora nawiewnego, Jednostka sterująca wentylatora nawiewnego, Climatronic |
| 39 | Przełącznik wielofunkcyjny 5/15A (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), sterownik automatycznej skrzyni biegów, przełącznik świateł cofania, jednostka mechatroniczna skrzyni biegów DSG |
| 40 | 20A Przekaźnik ładowania drugiego akumulatora, pompa spryskiwacza szyby przedniej, silnik wycieraczki tylnej szyby |
| 41 | Zapalniczka 20A |
| 42 | 15A Gniazdo 12V |
| 43 | 20A Sterownik dodatkowej nagrzewnicy (tylko z drugim akumulatorem) |
| 44 | 30A Sterownik drzwi kierowcy i pasażera |
| 45 | 20А Przekaźnik do pracy w trybie autonomicznej grzałki (tylko w obecności drugiej baterii) |
| 46 | Nieużywany |
| 47 | 10A Nadajnik-odbiornik telefoniczny (tylko pojazdy z systemem Start-Stop) |
| 48 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 49 | Nieużywany |
Skrzynka bezpieczników po stronie pasażera
Umieszczony w prawym końcu deski rozdzielczej, podobnie jak lewy, osłonięty jest osłoną ochronną.
Opis
| 1 | 15/30A Jednostka sterująca klapy tylnej, jednostka sterująca wykrywania przyczepy |
| 2 | 15/30A Jednostka sterująca 2 klapy tylnej, jednostka sterująca wykrywania przyczepy |
| 3 | 10/30A Jednostka sterująca roletą szyberdachu, jednostka sterująca wykrywania przyczepy |
| 4 | 15A BU do elektronicznego układu sterowania tłumieniem |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Pojazdy specjalne |
| 14 | Pojazdy specjalne |
| 15 | Pojazdy specjalne |
| 16 | Przenośna ładowarka do radia lub latarki |
| 17 | Pojazdy specjalne |
| 18 | Pojazdy specjalne |
| 19 | Pojazdy specjalne |
| 20 | Pojazdy specjalne |
| 21 | Pojazdy specjalne |
| 22 | Pojazdy specjalne |
| 23 | Pojazdy specjalne |
| 24 | Pojazdy specjalne |
Skrzynki przekaźnikowe
Znajdują się pod deską rozdzielczą, po stronie kierowcy, za tapicerką.
Górna skrzynka przekaźników
Opis
| 1 | Przekaźnik wentylatora nawiewnego (Climatic z nagrzewnicą pomocniczą) |
| 2 | Przekaźnik do pracy nagrzewnicy dodatkowej (Climatic z nagrzewnicą dodatkową) |
| 3 | Przekaźnik do pracy nagrzewnicy dodatkowej (silnik wysokoprężny z nagrzewnicą pomocniczą) |
| 4 | Nieużywany |
| 5 | Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika (tylko 1.8L / 2.0L TFSI), przekaźnik mocy |
| 6 | Przekaźnik do zacisku 50 zasilania (nie dotyczy pojazdów z systemem Start-Stop) |
| 7 | Przekaźnik zasilania 2 (nie dotyczy pojazdów z systemem Start-Stop) |
| 8 | Przekaźnik zasilania 2 (nie dotyczy pojazdów z systemem Start-Stop) |
A i B – Bezpiecznik termiczny do regulacji pozycji fotela kierowcy
Dolna skrzynka przekaźnikowa
Opis
| 1 | Podgrzewany przekaźnik tylnej szyby (645) |
| 2 | Przekaźnik zasilania zacisku 15 (645) |
| 3 | Dwutonowy przekaźnik klaksonu (646), przekaźnik czyszczenia reflektorów (646) |
| 4 | Przekaźnik mocy przyczepy (od maja 2012) |
| 5 | Przekaźnik do rozładunku styk X (644) |
Należy pamiętać, że inne elementy przekaźnika mogą być również umieszczone oddzielnie, na przykład przekaźnik do ładowania drugiego akumulatora.
