Volkswagen T-Roc (2017-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena T-Roc z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023. Volkswagen T-Roc to kompaktowy crossover SUV wprowadzony na rynek w 2017 roku przez niemieckiego producenta samochodów. Model ten został stworzony jako konkurencja dla popularnych SUV-ów takich jak Nissan Qashqai czy Kia Sportage. […]

05/09/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena T-Roc z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Volkswagen T-Roc to kompaktowy crossover SUV wprowadzony na rynek w 2017 roku przez niemieckiego producenta samochodów. Model ten został stworzony jako konkurencja dla popularnych SUV-ów takich jak Nissan Qashqai czy Kia Sportage. T-Roc został zbudowany na platformie MQB, dzięki czemu oferuje doskonałe właściwości jezdne i wygodę w trakcie jazdy.

T-Roc wyróżnia się nowoczesnym designem i dostępny jest w wielu wersjach kolorystycznych, które umożliwiają spersonalizowanie samochodu według własnego gustu. Samochód ten oferuje przestronne wnętrze, które pomimo swojego kompaktowego rozmiaru oferuje dużo miejsca dla kierowcy i pasażerów. T-Roc oferuje również pojemny bagażnik o pojemności 445 litrów, co czyni go jednym z najpraktyczniejszych w swojej klasie.

Volkswagen T-Roc oferuje szereg zaawansowanych technologii, w tym system multimedialny z 8-calowym ekranem dotykowym, system nagłośnienia firmy BeatsAudio oraz pełną gamę systemów bezpieczeństwa, w tym aktywną kontrolę prędkości, system rozpoznawania znaków drogowych i automatyczne hamowanie w przypadku wykrycia zagrożenia kolizją. Samochód ten oferuje także system nawigacji satelitarnej i łączność z Internetem.

Wersje T-Roc oferują silniki benzynowe i wysokoprężne o pojemności od 1.0 do 2.0 litra, z mocą od 115 do 190 KM. Dostępne są również różne skrzynie biegów, w tym ręczne i automatyczne, a także systemy napędu na przednią oś lub na wszystkie koła.

Volkswagen T-Roc otrzymał wiele nagród i wyróżnień, w tym tytuł „Car of the Year 2018” w kategorii kompaktowych SUV-ów w Niemczech. Samochód ten zdobył również najwyższą ocenę pięciu gwiazdek w teście bezpieczeństwa Euro NCAP, co potwierdza jego wysoką jakość i bezpieczeństwo.

Podsumowując, Volkswagen T-Roc to bardzo udany model, który wprowadził wiele innowacyjnych rozwiązań technologicznych i stylistycznych na rynek motoryzacyjny. Samochód ten oferuje wiele udogodnień, doskonałe właściwości jezdne i komfort jazdy, a także wysoki poziom bezpieczeństwa i jakości wykonania. T-Roc jest idealnym wyborem dla osób poszukujących praktycznego, nowoczesnego i atrakcyjnego wizualnie samochodu w klasie SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Up! (2011-2018) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika

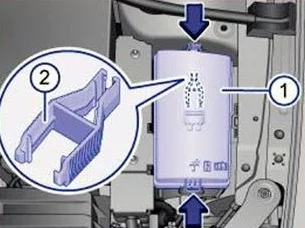

Naciśnij przyciski zwalniające w kierunku wskazanym strzałką, aby zwolnić pokrywę skrzynki bezpieczników (1). W niektórych pojazdach na wewnętrznej stronie pokrywy skrzynki bezpieczników w komorze silnika znajdują się plastikowe szczypce (2) do wyjmowania bezpieczników.Volkswagen T-Roc (2017-2023) - schematy bezpieczników i przekaźników

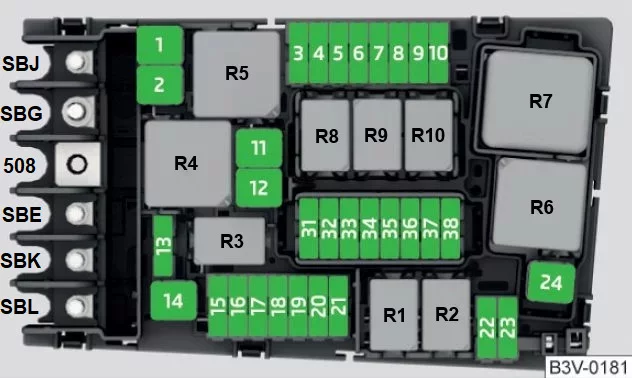

Volkswagen T-Roc (2017-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 25 A Jednostka sterująca ABS
F2 40 A / 60 A Jednostka sterująca ABS;

Pompa hydrauliczna ABS;

F3 15 A / 30 A Jednostka sterująca silnika/silnika -J623-
F4 5 A / 7,5 A / 10 A Wentylator chłodnicy
Czujnik poziomu i temperatury oleju
Przekaźnik wysokiej mocy cieplnej

Przekaźnik niskiej mocy cieplnej (olej napędowy)
Świeca żarowa 1 (silnik wysokoprężny)
Świeca żarowa 3 (silnik wysokoprężny)
Zawór sterujący wałka rozrządu wydechu 1

Zawór sterujący wałka rozrządu 1
Siłownik krzywki wlotowej cylindra 2
Siłownik krzywki wydechu cylinder 2
Siłownik krzywki wlotowej dla cylindra 3

Siłownik krzywki wydechowej dla cylindra 3

Zawór elektromagnetyczny regulacji ciśnienia doładowania

Zawór sterujący wałka rozrządu zaworów dolotowych 1

Zawór elektromagnetyczny filtra z węglem aktywnym 1

Zawór regulacji ciśnienia oleju (benzyna)

F5 10 A Zawór regulacji ciśnienia paliwa (olej napędowy)
Zawór dozujący paliwo (olej napędowy)
Przekaźnik zasilania prądem elementów silnika (benzyna)
F6 5 A Włącznik świateł hamowania
F7 10 A Pompa chłodzenia powietrza doładowującego
Grzałka odpowietrznika skrzyni korbowej
Zawór płynu chłodzącego skrzyni biegów
Zawór recyrkulacji powietrza turbosprężarki

Zawór klapy kolektora dolotowego

Zawór sterujący strumieniem chłodzenia tłokaZawór płynu chłodzącego
głowicę cylindrów (olej napędowy)
Czujnik ciśnienia oleju
Dodatkowa pompa ogrzewania
Zawór odcinający płyn chłodzący (benzyna)
Zawór do kontroli ciśnienia oleju (olej napędowy)

F8 10 A / 15 A Sonda lambda 1 przed katalizatorem
Jednostka sterująca nadajnika NOx
Jednostka sterująca 2 nadajnika NOx
Sonda lambda 1 za katalizatorem
F9 5 A / 10 A / 20 A Automatyczna jednostka sterująca okresu żarzenia (olej napędowy)
Grzałka odpowietrznika skrzyni korbowej

Przepływomierz powietrza
Cewka zapłonowa 4 ze stopniem wyjściowym
Cewka zapłonowa 3 ze stopniem wyjściowym
Cewka zapłonowa 2 ze stopniem wyjściowym
Cewka zapłonowa 1 ze stopniem wyjściowym
Zawór elektromagnetyczny filtra z węglem aktywnym 1
Zawór sterujący wałka rozrządu zaworów wylotowych 1
Zawór sterujący wałka rozrządu 1

F10 15 A / 20 A Jednostka sterująca pompą paliwa
F11 40 A Dodatkowy element nagrzewnicy powietrza
F12 40 A Dodatkowy element nagrzewnicy powietrza
F13 30 A Jednostka mechatroniczna skrzyni biegów z podwójnym sprzęgłem
Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów
F14
F15 15A Przekaźnik klaksonu
F 16 20 A Przekaźnik zasilania prądem elementów silnika (benzyna)
F17 7,5 A Jednostka sterująca silnika/silnika

Jednostka sterująca ABS

F18 5 A / 7,5 A Jednostka sterująca monitorowania akumulatora
F19 30 A Przekaźnik silnika wycieraczek 1

Przekaźnik silnika wycieraczek 2

F20 10 A Klakson alarmowy
F21 15 A / 20 A Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów
F22 5 A / 7,5 A Jednostka sterująca silnika/silnika
F23 30 A Rozrusznik
F24 40 A Dodatkowy element nagrzewnicy powietrza
F31 15A Pompa próżniowa do hamulców
F32
F33 15A Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów
F34
F35
F36
F37 20 A Jednostka sterująca nagrzewnicą pomocniczą
F38
R1 Przekaźnik rozrusznika 1
R2 Przekaźnik rozrusznika 2
R3 Przekaźnik klaksonu
R4 Przekaźnik wysokiej mocy cieplnej (olej napędowy)
R5 Przekaźnik główny (benzyna)
Zacisk 30 przekaźnik zasilania napięciem (olej napędowy)
R6 Automatyczna jednostka sterująca okresem świecenia (olej napędowy)
R7 Przekaźnik niskiej mocy cieplnej (olej napędowy)
R8 Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l)
R9 Przekaźnik silnika wycieraczek 1
R10 Przekaźnik silnika wycieraczek 2

Bezpieczniki dużej mocy

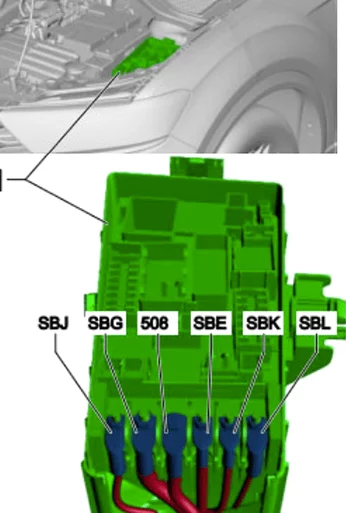

Volkswagen T-Roc (2017-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SBJ 125A Bezpieczniki na uchwycie bezpiecznika C (tablica rozdzielcza): nr 4, 14, 22, 31, 38, 42, 53
Zacisk 15 przekaźnik napięcia zasilania
Przekaźnik gniazd zasilania
SBG 400 A Alternator
508 Bateria
SBE 80 A Jednostka sterująca wspomaganiem kierownicy
SBK 80 A Bezpieczniki na uchwycie bezpiecznika C (tablica przyrządów): nr 1, 3, 15, 30, 43, 46, 50, 52
SBL 50 A Wentylator chłodnicy



Skrzynka bezpieczników w przedziale pasażerskim

Volkswagen T-Roc (2017-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A / 30 A Jednostka sterująca podgrzewacza czynnika redukującego
F2 10 A Jednostka sterująca elektroniką kolumny kierownicy
F3
F4 7,5 A Klakson alarmowy
F5 5 A / 7,5 A Interfejs diagnostyczny magistrali danych
F6 5 A / 7,5 A Dźwignia zmiany biegów
F7 10 A Sterowanie nagrzewnicą i klimatyzacją
Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego
Przekaźnik ogrzewania tylnej szyby
F8 10 A / 7,5 A Obrotowy włącznik świateł
Przycisk elektromechanicznego hamulca postojowego
Czujnik deszczu i światła
Złącze diagnostyczne
Czujnik alarmu antywłamaniowego
Jednostka sterująca wyborem trybu jazdy
Jednostka sterująca doświetlaniem zakrętów i regulacją zasięgu reflektorów
F9 5 A / 7,5 A Jednostka sterująca elektroniką kolumny kierownicy
F10 7,5 A Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej
Odtwarzacz CD
F11 40 A Pokładowa jednostka sterująca zasilaniem
F12 20 A Jednostka sterująca 1 dla elektroniki informacyjnej
F13 25 A Przedni lewy pas bezpieczeństwa (kierownica po lewej stronie)
Przedni prawy pas bezpieczeństwa (kierownica po prawej stronie)
F14 40 A Jednostka sterująca dmuchawy świeżego powietrza
F15 10 A Jednostka sterująca elektronicznej blokady kolumny kierownicy
F 16 7,5 A Jednostka sterująca stabilizacją transmisji i odbioru
Schowek z interfejsem do telefonu komórkowego
Koncentrator USB
F17 7,5 A Wkład tablicy rozdzielczej
Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna
F18 7,5 A Uchwyt pokrywy tylnej
F19 7,5 A Interfejs do systemu wprowadzania i uruchamiania
F20 7,5 A / 10 A Przekaźnik układu dozowania środka redukującego
F21 15A Jednostka sterująca napędu na wszystkie koła
F22 15A Jednostka sterująca detektora przyczepy
F23 30 A / 20 A Sterownik regulacji przesuwanego szyberdachu
F24 40 A Pokładowa jednostka sterująca zasilaniem
F25 30 A Sterownik drzwi kierowcy
F26 30 A Pokładowa jednostka sterująca zasilaniem
F27 30 A Pokładowa jednostka sterująca zasilaniem
F28 25 A Jednostka sterująca detektora przyczepy
F29
F30
F31 30 A Jednostka sterująca tylnej pokrywy
F32 10 A Kamera przednia do systemów wspomagania kierowcy
Jednostka sterująca adaptacyjnego tempomatu Jednostka
sterująca wspomagania parkowania
F33 5 A / 7,5 A Jednostka sterująca poduszką powietrzną
F34 7,5 A Lusterko wewnętrzne
Przekaźnik gniazd zasilania
Włącznik świateł cofania

Czujnik ciśnienia w obwodzie czynnika chłodniczego
Czujnik jakości powietrza
Przycisk elektromechanicznego hamulca postojowego

F35 10 A / 7,5 A Połączenie diagnostyczne
F36 5 A / 7,5 A Prawy przedni reflektor
F37 5 A / 7,5 A Lewy przedni reflektor
F38 25 A Jednostka sterująca detektora przyczepy
F39 30 A Jednostka sterująca przednich drzwi pasażera
F40 20 A Gniazdo 12 V 2

Gniazdo 12 V 3

F41 25 A Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie)
Przedni lewy pas bezpieczeństwa (kierownica po prawej stronie)
F42 40 A Pokładowa jednostka sterująca zasilaniem
F43 40 A Cyfrowa jednostka sterująca pakietem dźwiękowym
F44 15A Jednostka sterująca detektora przyczepy
F45
F46
F47 15A Silnik wycieraczki TYLNEJ szyby
F48
F49 5 A / 7,5 A Nadajnik położenia sprzęgła
F50 40 A Jednostka sterująca tylnej pokrywy
F51
F52 15A Elektronicznie sterowana jednostka sterująca tłumieniem
F53 30 A Podgrzewany przekaźnik tylnej szyby
R1 Przekaźnik układu dozowania środka redukującego
R2
R3
R4 Zacisk 15 przekaźnik zasilania napięciem
R5 Podgrzewany przekaźnik tylnej szyby
R6 Przekaźnik do gniazd zasilających
