Volkswagen Passat B6 i CC (2005-2010) – schematy bezpieczników i przekaźników
Rocznik 2005-2010
Zaktualizowano 23.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Passata B6 i CC z lat: 2005, 2006, 2007, 2008, 2009, 2010.
Volkswagen Passat B6 to szósta generacja popularnego modelu produkowanego przez niemiecką firmę Volkswagen AG w latach 2005-2010. Samochód ten przeszedł znaczną metamorfozę w stosunku do swojego poprzednika, Passata B5. Charakteryzował się on bardziej nowoczesnym designem, większymi rozmiarami i nowoczesnymi rozwiązaniami technologicznymi.
Passat B6 oferowany był w dwóch wersjach nadwozia: sedan i kombi, zwane Variant. Oferowano w nim szeroką gamę silników benzynowych i wysokoprężnych, o pojemności od 1,4 do 3,6 litra, z mocą od 102 do 300 KM. Samochód ten cechował się również wyjątkowo przestronnym i nowoczesnym wnętrzem, oferującym wysoki komfort jazdy oraz liczne udogodnienia.
W 2008 roku Volkswagen wprowadził na rynek także wersję Passat CC, która była bardziej sportową wersją Passata B6. Charakteryzowała się ona niższym i bardziej opływowym nadwoziem oraz bardziej eleganckim i luksusowym wykończeniem wnętrza. Dostępne były w niej silniki benzynowe i wysokoprężne, z mocą od 122 do 300 KM.
Passat B6 i Passat CC były wyposażone w wiele innowacyjnych rozwiązań technologicznych, takich jak automatyczna skrzynia biegów DSG, systemy bezpieczeństwa i asystujące kierowcę, nawigacja satelitarna, klimatyzacja automatyczna czy panoramiczny dach szklany.
Oba modele były bardzo dobrze oceniane w testach bezpieczeństwa i zdobywały wysokie noty w rankingach. W 2008 roku Passat CC zdobył tytuł „Najpiękniejszego Samochodu Roku” w prestiżowym konkursie „Auto Trophy”.
Podsumowując, Volkswagen Passat B6 i Passat CC były udanymi kontynuacjami poprzedników, oferującymi jeszcze więcej nowoczesnych rozwiązań i wyższy poziom komfortu. Obie wersje cieszyły się dużą popularnością na rynku europejskim i amerykańskim, a ich wpływ na rozwój motoryzacji jest nadal widoczny.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
4-drzwiowe coupe na bazie Passata B6 reprezentuje osobny model o nazwie Passat CC i był produkowany w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

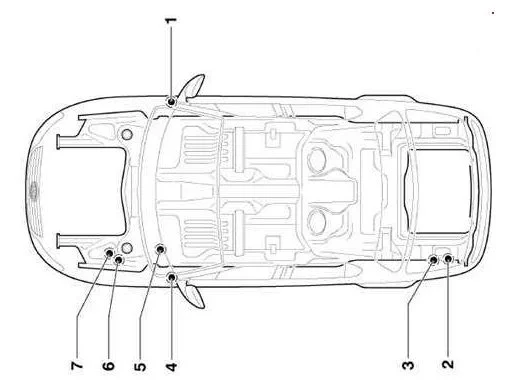

Układ
- Skrzynka bezpieczników w tablicy rozdzielczej po stronie pasażera

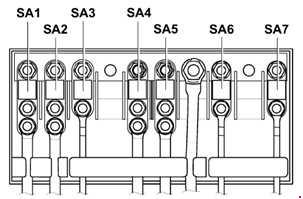

- Skrzynka obok akumulatora

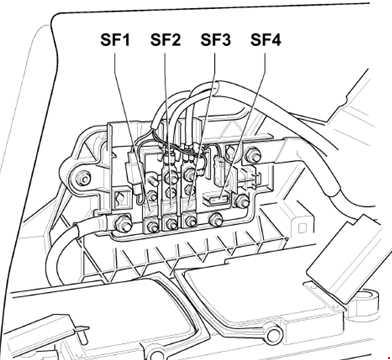

- Skrzynka za tapicerką w bagażniku
- Skrzynka bezpieczników po stronie kierowcy w tablicy rozdzielczej
- Skrzynki przekaźnikowe

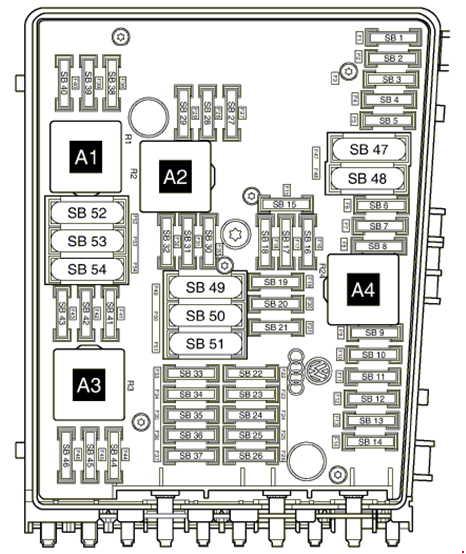

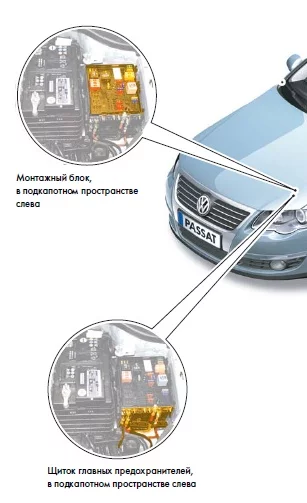

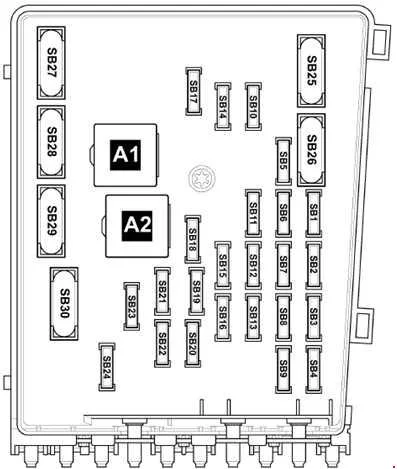

- Skrzynka bezpieczników i przekaźników pod maską
- Główna skrzynka bezpieczników
Przedział pasażerski

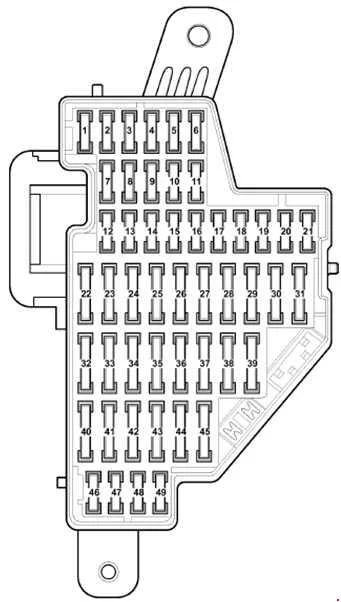

Skrzynka bezpieczników po stronie kierowcy
Znajduje się na lewym końcu tablicy rozdzielczej, za osłoną ochronną.
Opis – Typ 1.
Używany głównie do kwietnia 2008 roku.
| 1 | Złącze diagnostyczne 10A |
| 2 | 5A ASR i ESP wyłączony, przycisk AUTO HOLD; |
| 3 | 5A Wspomaganie kierownicy |
| 4 | 5A włącznik światła hamowania |
| 5 | 10A Regulator poziomowania reflektorów, silnik siłownika poziomowania reflektorów, jednostka sterująca lewego reflektora |
| 6 | 5A Jednostka sterująca rozpoznawania przyczepy |
| 7 | 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 5A Przełącznik zasłony tylnej szyby (do maja 2005 r.), Panel sterowania otwieraniem drzwi garażowych (do maja 2005 r.), Sterownik tylnej kurtyny (do maja 2005 r.), Elektrochromowe wewnętrzne lusterko wsteczne |
| 9 | 10A Sterownik napędu na wszystkie koła |
| 10 | Przekaźnik mocy Motronic 5A, jednostka sterująca silnika |
| 11 | 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf |
| 12 | 10A Sterownik drzwi kierowcy, Sterownik drzwi tylnych prawych (od maja 2006 r.) |
| 13 | 10A włącznik światła, złącze diagnostyczne |
| 14 | 5A Elektroniczna jednostka sterująca blokadą kolumny kierownicy |
| 15 | 5A Pokładowa jednostka sterująca zasilaniem, przednia lampka sufitowa |
| 16 | 10A Elektroniczna blokada zapłonu |
| 17 | 10A Moduł nadawczo-odbiorczy 1 systemu monitoringu wnętrza lub dodatkowej nagrzewnicy, Czujnik deszczu i światła, Czujnik przechyłu pojazdu, Syrena alarmowa |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | Nieużywany |
| 22 | 10A Miernik masy powietrza 5A Przekaźnik elektrycznej pompy paliwa 2 |
| 23 | 10A Rezystor grzewczy do systemu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie) |
| 24 | 5/20A Włącznik świateł cofania, wyłącznik wielofunkcyjny, sterownik automatycznej skrzyni biegów, zespół mechatroniczny skrzyni biegów DSG |
| 25 | Wtryskiwacze 10A (do listopada 2005), 10A Panel sterowania do otwierania drzwi garażowych (do kwietnia 2006) |
| 26 | 10A Przełącznik rolety tylnej szyby (od maja 2005 r.), Sterownik rolety tylnej (od maja 2005 r.) |
| 27 | 5A Przekaźnik dmuchawy świeżego powietrza, jednostka sterująca Climatronic |
| 28 | 20A Jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.) |
| 29 | 20A Sterownik rozpoznawania przyczepy (tylne lewe światło boczne, światło hamowania, kierunkowskaz prawy/lewy) (do kwietnia 2006 r.), Elektromechaniczny sterownik hamulca postojowego (od maja 2006 r.) |
| 30 | 15A Sterownik detektora przyczepy, Elektromechaniczny sterownik hamulca postojowego (od maja 2006 r.) |
| 31 | 15/25A Sterownik rozpoznawania przyczepy (do kwietnia 2006), (od maja 2006) Sterownik pompy paliwa i jej przekaźnik |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna) |
| 33 | 20A Sterownik szyberdachu przesuwnego |
| 34 | 15A pompa paliwowa wspomagająca |
| 35 | 25/30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów |
| 36 | 20A Przekaźnik do pracy nagrzewnicy dodatkowej (z wyjątkiem pojazdów z Climatronic) |
| 37 | 25A Jednostka sterująca ogrzewaniem przedniego siedzenia |
| 38 | 15A Jednostka sterująca rozpoznawania przyczepy (od maja 2006), Zapalniczka (do kwietnia 2006), Tylna zapalniczka – (do kwietnia 2006) |
| 39 | 5 / 40A Sterownik dmuchawy świeżego powietrza (Climatronic), sterownik klimatyzacji |
| 40 | 5A włącznik światła |
| 41 | 15A Zapalniczka (od maja 2006), Tylna zapalniczka (od maja 2006), 40A Wentylator nawiewny i jego przekaźnik (do kwietnia 2006), |
| 42 | 15A Pompa i silnik elektryczny do spryskiwaczy przedniej i tylnej szyby |
| 43 | 20A Dodatkowa jednostka sterująca nagrzewnicy |
| 44 | 20A Przekaźnik do pracy nagrzewnicy dodatkowej |
| 45 | Gniazdo 25A 12V |
| 46 | Przełącznik 5A Walkie Talkie, przycisk uruchamiania silnika |
| 47 | Taksometr 15A, punkty podłączenia dodatkowego wyposażenia, lampka kontrolna oświetlenia wnętrza |
| 48 | Punkt podłączenia ładowarki 20A (tylko dla pojazdów policyjnych od maja 2005) |
| 49 | Nieużywany |
Opis – Typ 2.
Samochód produkowany jest od maja 2008 roku.
| 1 | 10A Rolety na tylne okno |
| 2 | 5A Przycisk wyłączania ASR i ESP, przycisk AUTO HOLD, jednostka ABS, jednostka sterująca elektromechanicznego hamulca postojowego; |
| 3 | 5A Włącznik świateł, włącznik świateł hamowania, czujnik poziomu i temperatury oleju silnikowego, jednostka sterująca wspomagania kierownicy |
| 4 | 5A Jednostka sterująca do elektronicznego sterowania tłumieniem, jednostka sterująca wykrywania przyczepy, jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów, złącze diagnostyczne |
| 5 | Ściemniacz 10A do przełączników i podświetlenia zestawu wskaźników, regulacja zasięgu reflektorów, jednostka sterująca lewego reflektora |
| 6 | 10A Sterownik napędu na wszystkie koła |
| 7 | 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 10A Sterownik prawego reflektora, prawy siłownik sterowania zasięgiem reflektorów |
| 9 | 10A Jednostka sterująca poduszek powietrznych, jednostka sterująca rozpoznawania zajętości siedzenia, lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera |
| 10 | 10A Przełącznik Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika |
| 11 | 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf |
| 12 | 10A Jednostka sterująca drzwi kierowcy, jednostka sterująca przednich drzwi pasażera |
| 13 | 10A włącznik światła, złącze diagnostyczne |
| 14 | Syrena alarmowa 10A |
| 15 | 5A Pokładowa jednostka sterująca zasilaniem, przednia lampka sufitowa |
| 16 | 10A Elektroniczna blokada zapłonu, Elektroniczna jednostka sterująca blokady kolumny kierownicy |
| 17 | 5A Przycisk elektromechanicznego hamulca postojowego, jednostka ABS |
| 18 | 10A Rezystor grzewczy do systemu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie) |
| 19 | 7,5A Adaptacyjna jednostka sterująca tempomatu, jednostka sterująca wspomagania parkowania, jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, jednostka sterująca wspomagania parkowania |
| 20 | 5A Panel sterowania otwieraniem drzwi garażowych |
| 21 | 10A Elektrochromowe lusterko wsteczne wewnętrzne, przełącznik ogrzewania fotela, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, przekaźnik dmuchawy świeżego powietrza, rezystor ogrzewania dysz spryskiwaczy, jednostka sterująca klimatyzacji, przekaźnik monitorowania napięcia |
| 22 | 20A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 23 | 15A Jednostka sterująca rozpoznawania przyczepy |
| 24 | 20A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 25 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 26 | 15A Elektroniczna jednostka sterująca systemem kontroli tłumienia |
| 27 | 15/20A Przekaźnik pompy paliwa |
| 28 | 10A Jednostka sterująca tylnych drzwi, centralna jednostka sterująca systemu Convenience |
| 29 | 25A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 30 | 20A Sterownik szyberdachu przesuwnego |
| 31 | Falownik 30A z gniazdem, 12V – 230V |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna) |
| 33 | 30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów |
| 34 | 25A Jednostka sterująca ogrzewaniem przedniego siedzenia |
| 35 | 30A Sterownik tylnych drzwi |
| 36 | 15A Przełącznik regulacji podparcia lędźwiowego siedziska, Przycisk regulacji kąta pochylenia siedziska, Przycisk regulacji pozycji oparcia |
| 37 | 10A Czujnik pola magnetycznego do kompasu, czujnik deszczu i światła, czujnik przechyłu pojazdu, jednostka sterująca kamery cofania, jednostka sterująca Climatronic, odbiornik sygnału radiowego do dodatkowego podgrzewacza wody, przekaźnik monitorowania napięcia |
| 38 | 40A Przekaźnik wentylatora nawiewnego, Jednostka sterująca wentylatora nawiewnego, Climatronic |
| 39 | 15A Przełącznik wielofunkcyjny (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), sterownik automatycznej skrzyni biegów, przełącznik świateł cofania, jednostka mechatroniczna skrzyni biegów DSG |
| 40 | 15A Przekaźnik ładowania drugiego akumulatora, pompa spryskiwacza, silnik wycieraczki tylnej szyby |
| 41 | Zapalniczka do papierosów 20A |
| 42 | Gniazdo 15A 12V |
| 43 | 20A Sterownik dodatkowej nagrzewnicy (tylko z drugim akumulatorem) |
| 44 | 30A Sterownik drzwi kierowcy i pasażera |
| 45 | 20А Przekaźnik do pracy w trybie autonomicznej grzałki (tylko w obecności drugiej baterii) |
| 46 | Nieużywany |
| 47 | 10A Nadajnik-odbiornik telefoniczny (tylko pojazdy z systemem Start-Stop) |
| 48 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 49 | Nieużywany |

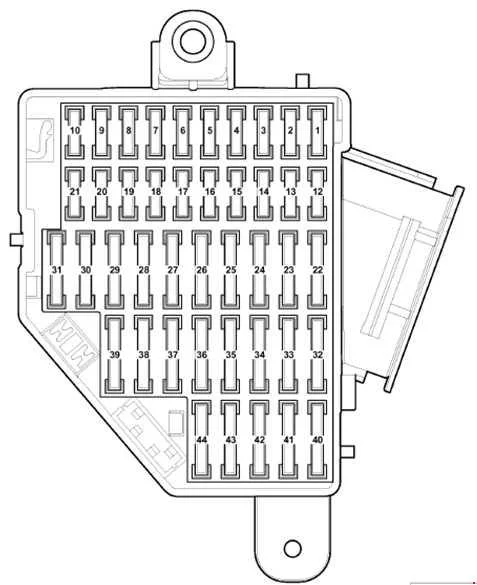

Skrzynka bezpieczników po stronie pasażera
Umieszczony w prawym końcu deski rozdzielczej, podobnie jak lewy, osłonięty jest osłoną ochronną.
1. wersja
Opis
| 1 | 5A Czujnik pola magnetycznego do kompasu (tylko pojazdy od maja 2005) |
| 2 | 5A Elektromechaniczny sterownik hamulca postojowego, sterownik ABS |
| 3 | 5A Czujnik pola magnetycznego do kompasu (tylko pojazdy do kwietnia 2006 r.), sterownik wspomagania parkowania |
| 4 | 5A Adaptacyjna jednostka tempomatu |
| 5 | 10A Sterownik prawego reflektora (tylko dla reflektorów z lampami wyładowczymi) |
| 6 | Przełącznik Tiptronic 5A |
| 7 | 5A Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów (tylko dla reflektorów z lampami wyładowczymi) |
| 8 | 5A Czujnik wysokiego ciśnienia, poziom oleju silnikowego i czujnik temperatury |
| 9 | 10A Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu, jednostka sterująca poduszki powietrznej, jednostka sterująca rozpoznawania zajętości siedzenia |
| 10 | 5A Jednostka sterująca pompy paliwa |
| 11 | Nieużywany |
| 12 | 10A Sterownik drzwi przednich pasażera, Sterownik drzwi tylnych prawych (tylko pojazdy do kwietnia 2006 r.) |
| 13 | 10A Sterownik wspomagania parkowania (tylko pojazdy do kwietnia 2006 r.) |
| 14 | 5A Jednostka sterująca kamery cofania (tylko pojazdy od listopada 2007 r.) |
| 15 | Jednostka sterująca Climatronic 5A, jednostka sterująca klimatyzacji |
| 16 | Przełącznik Tiptronic 5A |
| 17 | 5A Elektromechaniczna lampka ostrzegawcza hamulca postojowego, jednostka sterująca ABS |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | Nieużywany |
| 22 | Falownik 30A z gniazdem, 12V – 230V |
| 23 | 30A Sterownik tylnych drzwi |
| 24 | 30A Sterownik samozamykacza drzwi tylnych lewych (Wariant) |
| 25 | 30A Sterownik samozamykacza drzwi prawych tylnych (Wariant) |
| 26 | Nieużywany |
| 27 | 25A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 28 | 15A Sterownik pompy paliwa (tylko pojazdy do kwietnia 2006) |
| 29 | 30A Sterownik drzwi kierowcy i pasażera |
| 30 | 20A Sterownik elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006 r.), Centralna jednostka sterująca systemu komfortu (tylko pojazdy od maja 2006 r. do października 2006 r.) |
| 31 | 20A Sterownik elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006 r.) 15A Sterownik pompy paliwa |
| 32 | Nieużywany |
| 33 | Gniazdo 20A 12 V (tylko pojazdy do kwietnia 2006) |
| 34 | 15A Jednostka sterująca pompy paliwa |
| 35 | Zapalniczka 20A (tylko pojazdy do kwietnia 2006) |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Gniazdo 15A 12 V (tylko pojazdy od maja 2006) |
| 39 | 10A Regulator ogrzewania siedzenia, jednostka sterująca Climatronic, przekaźnik ładowania drugiego akumulatora, nagrzewnica strumieniowa spryskiwacza |
| 40 | 5A Rejestrator danych awaryjnych (tylko pojazdy wykonane taksówką do maja 2005 r.) |
| 41 | 15A Taksometr Lusterko z taksometrem Lampka podświetlenia kluczyka po włączeniu alarmu Punkt połączenia w schowku i bagażniku |
| 42 | 20A Punkt podłączenia w schowku (tylko pojazdy wykonane taksówką do maja 2005 r.) |
| 43 | 5A Pilot do alarmu taksówki, punkt podłączenia w schowku i bagażniku |
| 44 | 10A Jednostka zdalnego sterowania z alarmem przeciwkradzieżowym taksówki, gniazdo 12V |

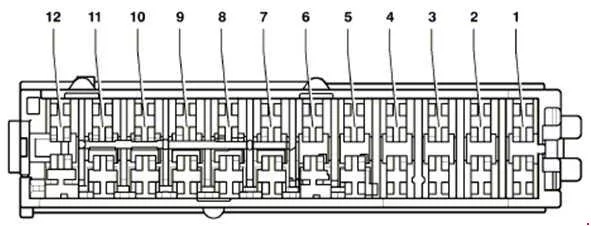

Druga wersja
Używany w samochodach od maja 2008 r.
Opis
| 1 | 30A Jednostka sterująca 2 pokrywy bagażnika (tylko wariant) |
| 2 | 30A Sterownik pokrywy bagażnika (tylko wariant) |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Zarezerwowane dla pojazdów specjalnych |
| 6 | Zarezerwowane dla pojazdów specjalnych |
| 7 | Zarezerwowane dla pojazdów specjalnych |
| 8 | Zarezerwowane dla pojazdów specjalnych |
| 9 | Zarezerwowane dla pojazdów specjalnych |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |

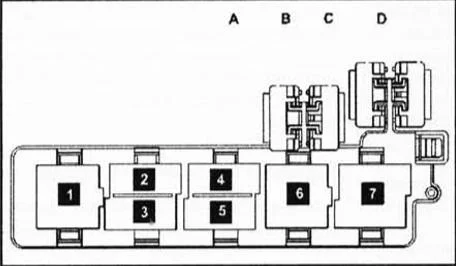

Skrzynki przekaźnikowe
Znajdują się one pod deską rozdzielczą po stronie kierowcy. Znajduje się tam również jednostka sterująca zasilaniem pokładowym.
Opis
| V1 | Przekaźnik do zasilania zacisku 15, (460) |
| V2 | Bezpłatny |
| VZ | Bezpłatny |
| B4 | Przekaźnik do zasilania zacisku 30, (449) |
| B5 | Przekaźnik podgrzewanej tylnej szyby, (53) |
| B6 | Przekaźnik z podwójnym klaksonem, (449) |
| B7 | Podwójny przekaźnik pompy spryskiwacza nr 1, (404) |
| B8 | Podwójny przekaźnik pompy spryskiwacza nr 1, (404) |
| B9 | Przekaźnik zacisku X, (460) |

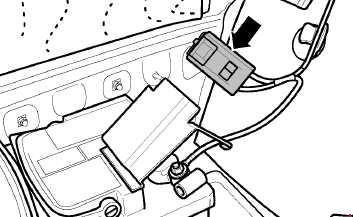

Dodatkowy uchwyt przekaźnika jest dołączony do jednostki sterującej zasilaczem pokładowym. W pojazdach z ogrzewaniem siedzeń skrzynka ta jest wyposażona w bimetaliczne bezpieczniki termiczne dla elementów grzejnych.
Opis
- Pomocniczy przekaźnik grzałki, (53)
- Bezpłatny
- Przekaźnik dmuchawy świeżego powietrza, (404)
- Bezpłatny
- Przekaźnik pompy paliwa nr 2, (404)
- Przekaźnik spryskiwaczy reflektorów, (53)
- Przekaźnik do zasilania zacisku 50, (433)
- A – Rezerwa
- B – Rezerwa
- C – Bezpiecznik termiczny nr 1 (30 A) do regulacji położenia fotela kierowcy
- D – Bezpiecznik termiczny nr 2 (30 A) do regulacji położenia fotela kierowcy
Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika i jest podzielona na 2 sekcje: skrzynkę montażową i sekcję głównych bezpieczników dużej mocy.
Skrzynka montażowa
Typ 1
Opis
| 1 | 5/15A Sterownik automatycznej skrzyni biegów, jednostka mechatroniczna DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | 20A Centralna jednostka sterująca systemu Convenience (do kwietnia 2006 r.), Jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.) |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
| 5 | 20A sygnał dźwiękowy |
| 6 | Cewki zapłonowe 20A ze stopniami wyjściowymi |
| 7 | 15A regulator ciśnienia paliwa, 5A czujnik położenia pedału sprzęgła; |
| 8 | 10A Sterownik wentylatora chłodnicy, zawór rozrządu, zawór pompy wyrzutowej, zawór klapy kolektora dolotowego |
| 9 | 5A Przekaźnik pompy cyrkulacyjnej |
| 10 | 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda |
| 11 | 25/30A Jednostka sterująca silnika |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | Pompa obiegowa 10A |
| 16 | 5A Jednostka sterująca kolumny kierownicy |
| 17 | 5A Jednostka sterująca zestawu wskaźników |
| 18 | Wzmacniacz 30A, jednostka sterująca dla pojazdów specjalnych |
| 19 | 15 / 20А Jednostka główna, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją |
| 20 | 20A telefon komórkowy, telewizor, cyfrowa satelita |
| 21 | Tuner telewizyjny 10A, cyfrowy tuner satelitarny |
| 22 | 7.5A Jednostka sterująca systemu multimedialnego |
| 23 | 10A Jednostka sterująca wentylatora chłodnicy, 5A Czujnik pola magnetycznego do kompasu |
| 24 | Interfejs diagnostyczny magistrali danych 5/10A |
| 25 | Nieużywany |
| 26 | Jednostka sterująca silnika 10A, przekaźnik mocy Motronic |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | 20A Dodatkowa jednostka sterująca nagrzewnicy |
| 31 | 30A jednostka sterująca silnika wycieraczek |
| 32 | 10A Zawór ciśnienia doładowania |
| 33 | 15A Regulator ciśnienia paliwa, element grzejny sondy lambda |
| 34 | Nieużywany |
| 35 | 20A Przekaźnik do pracy nagrzewnicy dodatkowej |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | 10A Pompa diagnostyczna układu paliwowego |
| 45 | Sonda lambda 10A |
| 46 | 10A Element grzejny sondy lambda 1 za katalizatorem |
| 47 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 48 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 49 | Pokładowa jednostka sterująca zasilaniem -J519- (zasilanie do zacisku 15) |
| 50 | 60A Drugi przekaźnik ładowania akumulatora |
| 51 | Nieużywany |
| 52 | 60A Podgrzewany element przedniej szyby |
| 53 | 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników |
| 54 | 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej |
Przekaźniki
A1 – napięcie zasilania zacisków przekaźnika 30., A2 – A4 – rezerwa
Wersja 2
Opis
| 1 | 7.5A Jednostka sterująca systemu multimedialnego |
| 2 | Jednostka sterująca ABS 30A |
| 3 | Sygnał dźwiękowy 20A, pokładowa jednostka sterująca zasilaniem |
| 4 | 20A Centralna jednostka sterująca systemu Convenience (do kwietnia 2006), 25A Jednostka sterująca systemu rozpoznawania przyczep (od maja 2006) |
| 5 | 5A Jednostka sterująca do monitorowania akumulatora, pokładowa jednostka sterująca zasilaniem |
| 6 | 5A Jednostka sterująca automatycznej skrzyni biegów, 15A jednostka mechatroniczna skrzyni biegów DSG |
| 7 | 15A Jednostka sterująca z wyświetlaczem systemu TV i radionawigacji Jednostka główna Jednostka sterująca z wyświetlaczem systemu radia z nawigacją 30A Stabilizator napięcia |
| 8 | Jednostka mechatroniczna skrzyni biegów 30A DSG |
| 9 | 5A Jednostka sterująca kolumny kierownicy |
| 10 | 20A Przekaźnik pompy paliwa (tylko olej napędowy), jednostka sterująca świec żarowych, cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4) |
| 11 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5A Jednostka sterująca do sterowania elektroniką telefonu komórkowego, Antena, Tuner TV, Cyfrowy satelita. |
| 13 | 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, jednostka sterująca silnika |
| 14 | 25/30A Jednostka sterująca silnika |
| 15 | Interfejs diagnostyczny magistrali danych 5/10A |
| 16 | 5A Przekaźnik pompy powietrza wtórnego, 10A Zawór recyrkulacji spalin, Zawór elektromagnetyczny do ograniczenia ciśnienia doładowania, Grzałka sondy lambda |
| 17 | 10A Zawór odcinający zbiornik paliwa, 40A Przekaźnik niskiej mocy grzewczej (od listopada 2006) |
| 18 | 5A Przekaźnik ogrzewania, 10A Pompa obiegowa płynu chłodzącego po wyłączeniu silnika, 30A Sterownik układu ogrzewania czynnika redukującego |
| 19 | Wzmacniacz 30A |
| 20 | 5A Dodatkowy przekaźnik pompy paliwa, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych, 10A Czujnik położenia pedału sprzęgła, Zawór zmiennych faz rozrządu 1, 15A Regulator ciśnienia paliwa |
| 21 | 20A Dodatkowa jednostka sterująca nagrzewnicy |
| 22 | 30A jednostka sterująca silnika wycieraczek |
| 23 | 5A Czujnik pola magnetycznego do kompasu, Jednostka sterująca świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, Jednostka sterująca wentylatora chłodnicy, Silnik klapy powietrza / wlotu, Sonda lambda z elementem grzewczym, rozrząd zaworów i kolektor |
| 24 | 10/15A Jednostka sterująca czujnika emisji tlenku azotu, grzałka sondy lambda |
| 25 | 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary |
| 26 | 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary |
| 27 | 60A Podgrzewany element przedniej szyby |
| 28 | 40/50A Silnik pompy powietrza wtórnego, jednostka sterująca świec żarowych |
| 29 | 50A Pokładowa jednostka sterująca zasilaniem, Przekaźnik rozładowania styków X |
| 30 | 50A Pokładowa jednostka sterująca zasilaniem |
Główna skrzynka bezpieczników
Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.
Typ 1
Opis
| 1 | 150 / 180A – Generator |
| 2 | 80A Silnik elektryczny do elektrycznego wspomagania kierownicy |
| 3 | 50/80A Jednostka sterująca wentylatora chłodnicy |
| 4 | 80/100A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa / prawa |
| 5 | Skrzynka bezpieczników prawa 80A (do kwietnia 2008 r.), bezpiecznik termiczny regulacji siedzenia kierowcy 1 |
| 6 | 80/100A Skrzynka bezpieczników lewa/prawa |
| 7 | Jednostka sterująca ABS 40A |
Typ 2
Opis
| 1 | 150A – prądnica |
| 2 | 80A Silnik elektryczny do elektrycznego wspomagania kierownicy |
| 3 | 50/80A Jednostka sterująca wentylatora chłodnicy |
| 4 | Bezpiecznik termiczny 60A 1 Regulacja siedziska, lewa/prawa skrzynka bezpieczników |
| 5 | 60/80A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa/prawa |
| 6 | 80/100A Skrzynka bezpieczników lewa/prawa |
| 7 | 60А Kabel ładowania drugiego akumulatora, 100А – element grzejny dodatkowej nagrzewnicy powietrza, Przekaźnik dużej mocy grzewczej |
| 8 | Jednostka sterująca ABS 40A |
W pojazdach z silnikami wysokoprężnymi jednostka sterująca świec żarowych znajduje się pod skrzynką bezpieczników i przekaźników.
Bagażnik
Niektóre modele z baterią zainstalowaną w bagażniku posiadają dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.
Opis
| 1 | 30A Skrzynka bezpieczników lewa / prawa |
| 2 | 80A Bezpieczniki w zespole przełączającym |
| 3 | 125A Zasilanie jednostki przełączającej |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
W lewej części bagażnika za boczną okładziną może znajdować się kilka elementów przekaźnikowych: 70A – Limuzyna, 60A – Wariant
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
Podobne modele
-
Gdzie kupić części do zabytkowego Volkswagena Ogórka?27.07.2024 -
Volkswagen Sharan (1996-2009) – schematy bezpieczników i przekaźników14.10.2023 -
Volkswagen Tiguan II (2020-2023) – schematy bezpieczników i przekaźników31.08.2023 -
Volkswagen Amarok II (2022-2023) – schematy bezpieczników i przekaźników9.08.2023
Więcej w kategorii: Volkswagen →
Komentarze
Co o tym myślisz?
Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.
