Volkswagen Golf II (1983-1992) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa II z lat: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 i 1992.

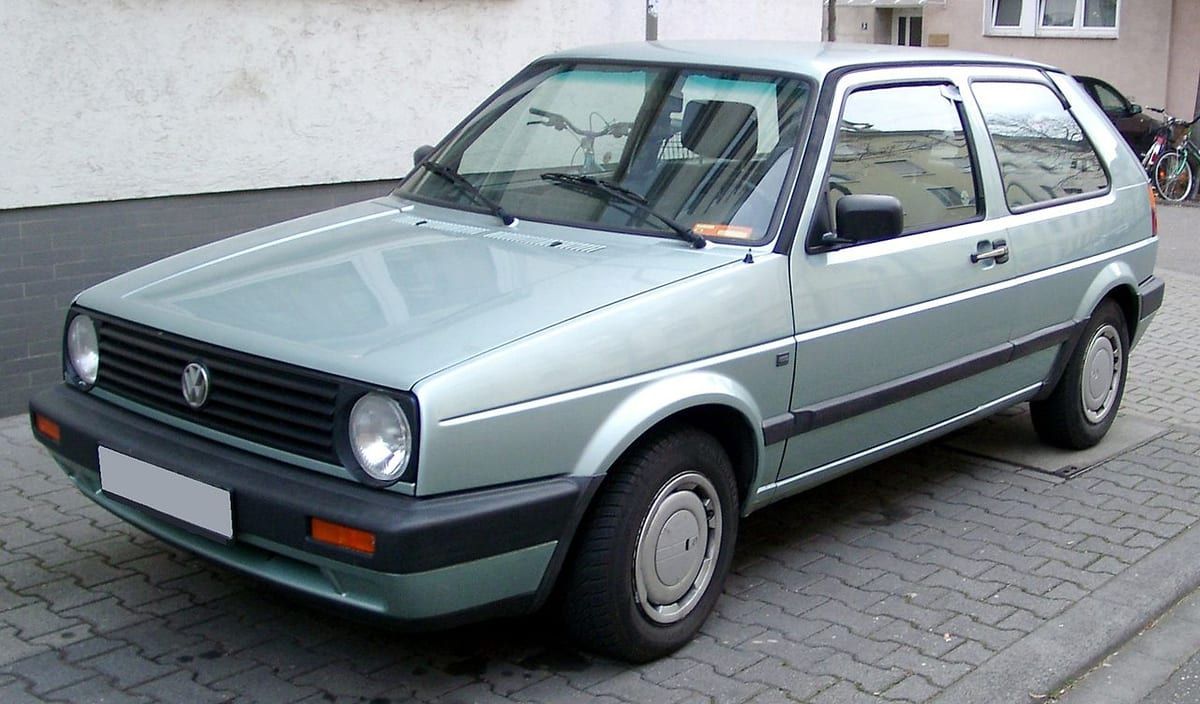

Volkswagen Golf II był modelem produkowanym w latach 1983-1992. Był to kolejny etap w ewolucji popularnego modelu Golfa, który został wprowadzony na rynek w 1974 roku. Golf II był większy i cięższy od swojego poprzednika, a także bardziej aerodynamiczny, co wpłynęło na jego osiągi i stabilność na drodze. W zależności od wersji wyposażenia, Golf II był oferowany w różnych wariantach nadwozia, w tym jako hatchback, sedan, kombi, cabriolet i pick-up. Podobnie jak w przypadku innych modeli Golfa, Golf II był popularnym samochodem na rynku europejskim i amerykańskim, a także w innych częściach świata.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników i przekaźników

Znajduje się w przedziale pasażerskim pod deską rozdzielczą, po stronie kierowcy pod osłoną ochronną.

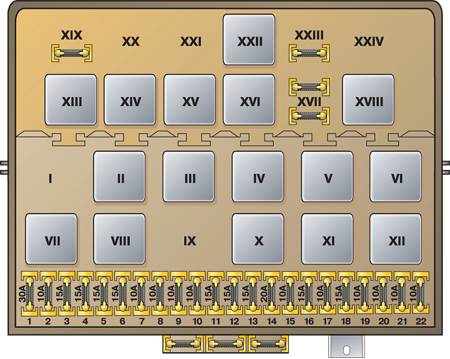

Typ 1

(modele do 08.1987)

Volkswagen Golf II (1983-1992) - schematy bezpieczników i przekaźników

Opis

1	Wentylator elektryczny 30A
2	10A lampka sygnalizacyjna hamulca
3	10A Zapalniczka, radio, zegar, oświetlenie wnętrza
4	Alarm 15A
5	15A pompa paliwa
6	15A Lampa przeciwmgielna
7	10A Tylne lewe światło boczne
8	10A Tylne prawe światło boczne
9	10A Prawy reflektor świateł drogowych, lampa ostrzegawcza świateł drogowych
10	10A Lewy reflektor świateł drogowych
11	15A Wycieraczka ekranu, spryskiwacz przedniej szyby, spryskiwacz reflektorów
12	15A Wycieraczka i spryskiwacz tylnej klapy, lampka ostrzegawcza poziomu płynu chłodzącego, zewnętrzne lusterko wsteczne z zasilaniem
13	20A Podgrzewana tylna szyba, tylna klapa, podgrzewane zewnętrzne lusterko wsteczne
14	20A wentylator nagrzewnicy
15	10A Światło cofania, lampka zmiany biegów (automatyczna skrzynia biegów)
16	15A Wysoki sygnał dźwiękowy
17	10A Automatyczne urządzenie rozruchowe gaźnika, elektryczna grzałka kolektora dolotowego, wymuszony zawór odcinający paliwo na biegu jałowym;
18	10A Klakson o wysokim i niskim tonie, podgrzewany przedni fotel, lampa hamulca postojowego
19	10A kierunkowskaz
20	10A lampa tablicy rejestracyjnej, lampa schowka na rękawiczki, światła przeciwmgielne;
21	10A światło mijania lewy reflektor
22	10A Światło mijania, prawy reflektor

Zobacz także: Volkswagen Golf V (2003-2008) - schematy bezpieczników i przekaźników

Przekaźniki

I	Wolny
II	Przekaźnik grzałki rury wlotowej
	Przekaźnik pompy paliwa
	Przekaźnik świecy żarowej
III	przekaźnik alarmu pasów bezpieczeństwa
IV	Wybierz przekaźnik sygnału biegów
V	Przekaźnik klimatyzatora
VI	Przekaźnik klaksonowy
VII	Przekaźnik świateł przeciwmgielnych
VIII	Przekaźnik do rozładowywania kontaktów x
IX	Wolny
X	Przekaźnik spryskiwacza
XI	Przekaźnik wycieraczki i spryskiwacza szyby drzwi tylnych
XII	Przekaźnik alarmowy
XIII	przekaźnik alarmu pasów bezpieczeństwa
XIV	przekaźnik alarmu pasów bezpieczeństwa, ogrzewana tylna szyba, lampka ostrzegawcza ciśnienia
XV	Przekaźnik spryskiwaczy reflektorów
XVI	Przekaźnik zwiększający prędkość biegu jałowego
XVII	Bezpiecznik tylnej lampy przeciwmgielnej, klimatyzatora
XVIII	Przekaźnik wentylatora
XVIII	Przekaźnik alarmu chłodziwa
XIX	Bezpiecznik szyby elektrycznej
XX	Przekaźnik ogrzewania fotela kierowcy
XXI	Podgrzewany przekaźnik fotela pasażera
XXII	Przekaźnik wymuszonego odcięcia paliwa na biegu jałowym
XXIII
XXIV	Wolny

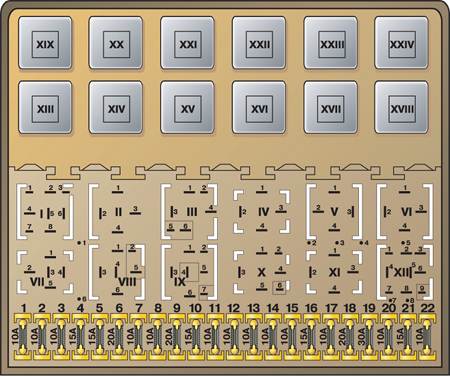

Typ 2

Zobacz także: Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

(modele z 08.1987)

Volkswagen Golf II (1983-1992) - schematy bezpieczników i przekaźników

Opis

1	10A światło mijania lewy reflektor
2	10A Światło mijania, prawy reflektor
3	10A Lampa oświetlenia instrumentu, lampa tablicy rejestracyjnej
4	15A Lampa oświetlenia schowka na rękawiczki
5	15A Wycieraczka i spryskiwacz przedniej szyby
6	20A wentylator nagrzewnicy
7	10A prawa lampa tylna, lampa światła postojowego;
8	20A Podgrzewana tylna szyba
9	15A Światła przeciwmgielne
10	10A Lewy reflektor świateł drogowych
11	10A Światło drogowe, prawy reflektor
12	10A sygnał dźwiękowy
13	10A Światło cofania, podgrzewacz spryskiwaczy
14	10A Zawór odcinający paliwo (silnik wysokoprężny)
15	15A Tablica przyrządów
16	Alarm 10A
17	Wolny
18	30A Wentylator elektryczny, przekaźnik klimatyzacji
19	10A lampka sygnalizacyjna hamulca
20	15A Plafon oświetlenia wnętrza
21	10A Radio i zapalniczka

Przekaźniki

I	Przekaźnik klimatyzatora
II	Przekaźnik wycieraczki szyby tylnej
III	Przekaźnik układu zapłonowego
IV	Przekaźnik do rozładowywania kontaktów x
V	Przekaźnik alarmu chłodziwa
VI	Przekaźnik alarmowy
VII	Przekaźnik spryskiwaczy reflektorów
VIII	Przekaźnik do przełączania trybów wycieraczki
IX	przekaźnik alarmu pasów bezpieczeństwa
X	Przekaźnik świateł przeciwmgielnych
XI	Przekaźnik klaksonu wysokiego i niskiego tonu
XII	Przekaźnik świecy żarowej
XIII	Przekaźnik wentylatora elektrycznego
XIV	Podgrzewany przekaźnik kolektora dolotowego
XV	Przekaźnik pompy ABS
XVI	Przekaźnik ABS
XVII	Wolny
XVIII	Wolny
XIX	Przekaźnik automatycznej skrzyni biegów
XX	Przekaźnik sterujący świec żarowych
XXI	Przekaźnik szyby elektrycznej
XXII	Bezpiecznik ABS
XXIII	Bezpiecznik klimatyzatora
XXIX	Bezpiecznik szyby elektrycznej

Zobacz także: Volkswagen Jetta, Vento III (1992-1999) - schematy bezpieczników i przekaźników

Opis

4 lub 29 – przekaźnik sygnalizacji niezapinania pasów bezpieczeństwa
13 – sprężarka klimatyzacji
15 – PTF
18 – rozładunek opony X
19 lub 99 – wycieraczki (99 – z regulowaną pauzą)
21 – wskaźniki ostrzegawcze
22 – kierunkowskazy przyczepy
30, 32 – Przekaźnik układu wtryskowego i zapłonowego
31 – pomocniczy przekaźnik zaworu powietrza
32 – moc ECU
33 – spryskiwacz reflektorów
36 – brzęczyk (sygnalizator o wyłączonych wymiarach)
42 – przekaźnik przegrzania silnika (również 43)
43 – wskaźnik spadku poziomu płynu chłodzącego (do 91g.v.)
46 – przekaźnik czasu podgrzewania
53 – sygnał dwutonowy. (monochromatyczny – zworka)
54 – zaprzestanie jedzenia na rzecz żywności. XX
55 – zwiększenie podaży paliwa. XX
61 – ogrzewanie vp. kolektor
67 lub 80 – pompa paliwa
72 – tylna wycieraczka
83 – przekaźnik blokady sprzęgła wyprzedzeniowego (tylko w modelu Syncro)
90 – przeczyścić przekaźnik pompy paliwa
167 – Przekaźnik pompy paliwa lub podgrzewacza wstępnego (diesel)
Następujące elementy można zainstalować w dowolnej kolejności:
220 — przekaźnik after-run
13 – sprzęgło elektromagnetyczne napędu klap wlotu powietrza
79 – ABS ECU
78 – Pompa ABS
59 – podgrzewane fotele
