W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Crafter II z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023. Volkswagen Crafter II to kolejna generacja dużego samochodu dostawczego produkowanego przez niemiecką firmę Volkswagen AG. Samochód ten pojawił się na rynku w 2017 roku i zastąpił poprzednią wersję, czyli Craftera I. […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Crafter II z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Volkswagen Crafter II to kolejna generacja dużego samochodu dostawczego produkowanego przez niemiecką firmę Volkswagen AG. Samochód ten pojawił się na rynku w 2017 roku i zastąpił poprzednią wersję, czyli Craftera I. Podobnie jak poprzednik, Crafter II jest produkowany w zakładach Volkswagena w Niemczech, Polsce oraz Rosji.
Crafter II jest dostępny w różnych wersjach nadwoziowych, takich jak furgonetka, autobus, samochód dostawczy oraz podwozie z kabina do zabudowy. Pojazd ten charakteryzuje się nowoczesnym designem oraz przestronnym wnętrzem, które zapewnia komfort i wygodę zarówno kierowcy, jak i pasażerom.
Crafter II oferuje wiele nowych rozwiązań technologicznych, które zwiększają bezpieczeństwo i komfort jazdy. Samochód ten jest wyposażony w wiele standardowych i opcjonalnych funkcji, takich jak systemy ABS, ESP, asystent pasa ruchu, asystent parkowania, adaptacyjny tempomat oraz system rozpoznawania znaków drogowych.
W kwestii napędu, Crafter II oferuje silniki wysokoprężne o pojemności od 2,0 do 2,0 litra, które generują od 102 do 177 KM mocy. Silniki te są dostępne w różnych wersjach, w tym z systemem Start-Stop, który pozwala na oszczędność paliwa.
Crafter II oferuje także dużą przestrzeń ładunkową, która jest dostępna w różnych wersjach długości i wysokości. W największej wersji pojazd ten może pomieścić do 18 europalet, co czyni go idealnym dla firm transportowych i logistycznych.
Podsumowując, Volkswagen Crafter II to nowoczesny i innowacyjny samochód dostawczy, który oferuje wiele funkcji i rozwiązań technologicznych. Crafter II jest wytrzymały, niezawodny i zapewnia komfortowe warunki jazdy dla kierowców i pasażerów. Samochód ten zdobył uznanie klientów oraz branżowych nagród, takich jak „International Van of the Year 2017”, co potwierdza jego jakość i innowacyjność.

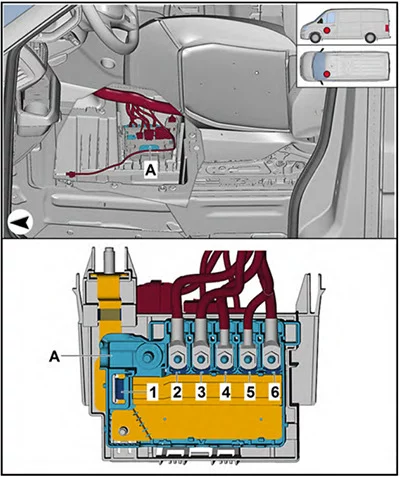

Uchwyt bezpiecznika A
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | nie przypisano |
| 2 | 125A | Bezpieczniki na uchwycie bezpiecznika B: nr 1, 17, 38, 54 |
| 3 | 150A | Dodatkowy element nagrzewnicy powietrza |
| 4 | 100A | Zacisk 15 przekaźnik napięcia zasilającego Bezpieczniki na uchwycie bezpiecznika B: nr 24, 28, 29, 37 |
| 5 | 100A | Bezpieczniki na uchwycie bezpiecznika C: nr 1, 3, 16, 20, 23, 28, 43, 45, 52 |
| 6 | 125A | Bezpieczniki na uchwycie bezpiecznika C: nr 2, 4, 14, 31, 38, 42, 46, 50, 52, 53 Przekaźnik ogrzewania tylnej szyby Zacisk 15 przekaźnik napięcia zasilającego 2 |

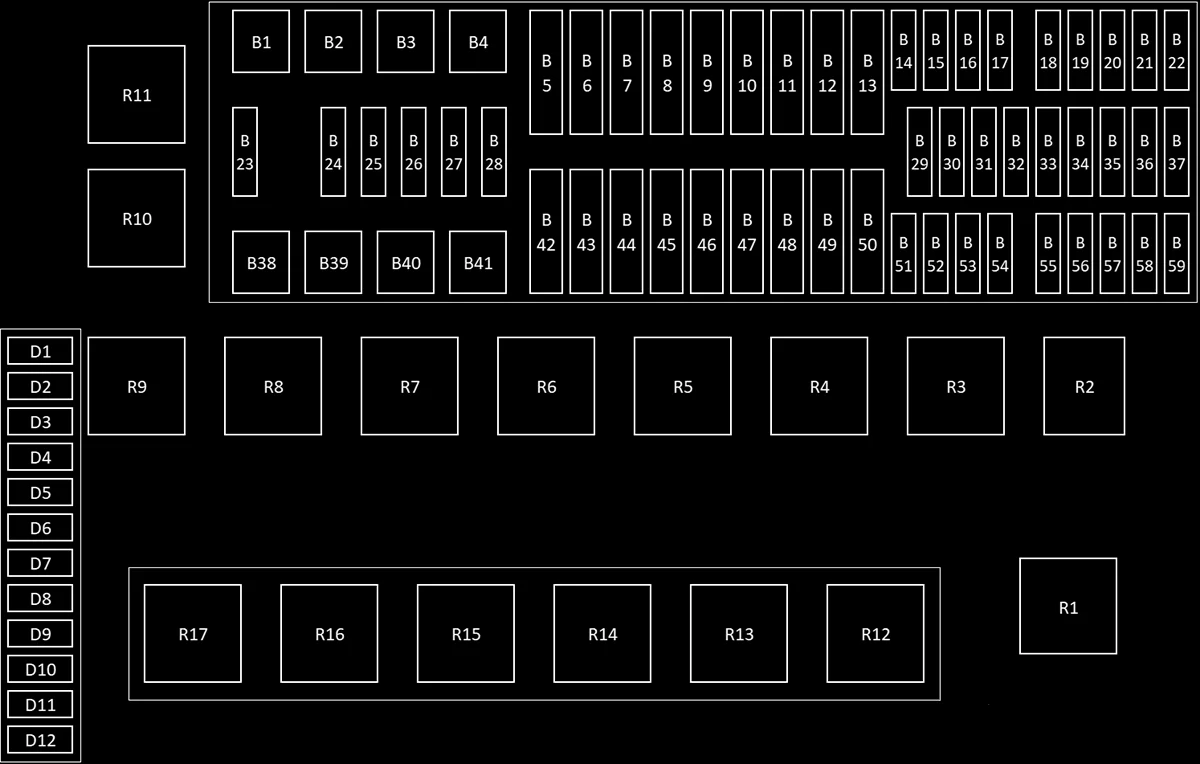

Skrzynka bezpieczników i przekaźników pod siedzeniem (gniazda bezpieczników B i D)
| Numer | Ampery [A] | Opis |
|---|---|---|
| B1 | 40A | Jednostka sterująca dodatkowej dmuchawy do klimatyzacji |
| B2 | 40A | Jednostka sterująca dmuchawy świeżego powietrza |
| B2 | 60A | Przetwornica DC/AC z gniazdem,12 V – 230 V |
| B3 | 40A | Jednostka sterująca dodatkowej dmuchawy 2 do klimatyzacji |
| B4 | 50A | Przekaźnik podgrzewanej szyby przedniej
Podgrzewana szyba przednia |
| B5 | 15A | Sterowanie nagrzewnicą i klimatyzacją |
| B6 | 20A | Gniazdo 12 V 4 (modele bez drugiego akumulatora) Gniazdo 12 V 5 (modele bez drugiego akumulatora) Gniazdo 12 V 6 (modele bez drugiego akumulatora) Bezpiecznik 7 na uchwycie bezpiecznika D (modele z drugim akumulatorem) |
| B7 | 15A | Punkt sprzęgu 3 do windy załadowczej |
| B8 | 30A | Specjalna jednostka sterująca pojazdem |
| B9 | 20A | Ładowarka, 230 lub 110 V/12 V (modele bez drugiego akumulatora) Gniazdo 12 V (modele bez drugiego akumulatora) Gniazdo 12 V 2 (modele bez drugiego akumulatora) Gniazdo 12 V 3 (modele bez drugiego akumulatora) 12 Gniazdo V (modele bez drugiego akumulatora) |
| B10 | 20A/30A | Jednostka sterująca dodatkowej nagrzewnicy Jednostka sterująca przedniego prawego fotela masującego |
| B11 | 30A | Punkt sprzęgu 3 dla wywrotki trójstronnej |
| B12 | 15A | Przekaźnik przełączający 1 wentylatora dachowego (modele bez drugiego akumulatora) Wentylator dachowy |
| B13 | 20A | Jednostka sterująca przedniego lewego fotela masującego |
| B14 | 10 A | Jednostka sterująca systemu monitorowania ciśnienia w oponach |
| B15 | 10 A | Jednostka sterująca czujników dźwigni zmiany biegów |
| B16 | 10 A | Przekaźnik układu dozowania środka redukującego |
| B17 | 10 A | Przekaźnik pompy obiegowej
Pompa obiegowa |
| B18 | 10 A | Jednostka sterująca silnika |
| B19 | – | nie przypisano |
| B20 | – | nie przypisano |
| B21 | 15A | Silnik wycieraczki drzwi tylnych lewych |
| B22 | – | nie przypisano |
| B23 | – | nie przypisano |
| B24 | 10 A | Regulator zasięgu świateł Tachograf Reflektor przedni lewy Reflektor przedni prawy |
| B25 | 15A | Silnik wycieraczki szyby drzwi lewych tylnych (modele van i Kombi) Bezpieczniki nr 21, 58 na uchwycie bezpiecznika B |
| B26 | 20A | Punkt sprzęgu 3 dla windy załadowczej Punkt sprzęgu 3 dla wywrotki trójstronnej |
| B27 | 10 A | Jednostka sterująca adaptacyjnego tempomatu
Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 |
| B28 | 15A | Silnik wycieraczki szyby tylnych prawych drzwi (modele z drugim akumulatorem) |
| B29 | 10 A | Jednostka sterująca ABS |
| B30 | 7,5A | Zacisk 50 przekaźnik napięcia zasilania Zacisk 50 przekaźnik napięcia zasilania 2 Czujnik położenia sprzęgła Przekaźnik rozrusznika 1 |
| B31 | 10 A | Przycisk TCS i ESP Obrotowy włącznik świateł Włącznik świateł cofania |
| B32 | 7,5A | Jednostka sterująca brzęczykiem ostrzegawczym cofania |
| B33 | 10 A | Tachograf Czujnik jakości powietrza Czujnik ciśnienia obwodu czynnika chłodniczego |
| B34 | 7,5A | Lampka ostrzegawcza wyłączonej poduszki powietrznej na module sterującym poduszki powietrznej po stronie pasażera |
| B35 | 10 A | Jednostka sterująca wspomagania parkowania |
| B36 | – | nie przypisano |
| B37 | 7,5 A/10 A | Przekaźnik do instalacji specjalnych, zacisk 15 |
| B38 | 30A | Zacisk 50 przekaźnik napięcia zasilania Zacisk 50 przekaźnik napięcia zasilania 2 Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| B39 | – | nie przypisano |
| B40 | 40A | Jednostka sterująca dmuchawy ciepłego powietrza |
| B41 | 50A | Przekaźnik podgrzewanej szyby przedniej 2 Ogrzewana szyba przednia |
| B42 | 30A | Specjalna jednostka sterująca pojazdem |
| B43 | 30A | Specjalna jednostka sterująca pojazdem |
| B44 | 30A | Jednostka sterująca detektora przyczepy |
| B45 | 30A | Jednostka sterująca detektora przyczepy |
| B46 | 30A | Jednostka sterująca detektora przyczepy |
| B47 | 30A | Jednostka sterująca detektora przyczepy |
| B48 | 30A | Jednostka sterująca podgrzewacza czynnika redukującego |
| B49 | 30A | Specjalna jednostka sterująca pojazdem |
| B50 | 30A | Przekaźnik pompy paliwa
Jednostka dostarczająca paliwo |
| B51 | 10 A | 12-stykowe złącze |
| B52 | 10 A | Jednostka sterująca silnika |
| B53 | 7,5A | Jednostka sterująca regulacją baterii |
| B54 | – | nie przypisano |
| B55 | – | nie przypisano |
| B56 | – | nie przypisano |
| B57 | – | nie przypisano |
| B58 | 15A | Silnik wycieraczki tylnych prawych drzwi |
| B59 | – | nie przypisano |
| D1 | 30A | Specjalna jednostka sterująca pojazdu (modele z drugim akumulatorem) |
| D2 | – | nie przypisano |
| D3 | 30A | Specjalna jednostka sterująca pojazdu (modele z drugim akumulatorem) |
| D4 | – | nie przypisano |
| D5 | 20A | Gniazdo 12 V (modele z drugim akumulatorem) Gniazdo 12 V 2 (modele z drugim akumulatorem) Gniazdo 12 V 3 (modele z drugim akumulatorem) Gniazdo 12 V (modele z drugim akumulatorem) |
| D6 | 20A | Ładowarka, 230 lub 110 V/12 V (modele z drugim akumulatorem) |
| D7 | 20A | Gniazdo 12 V 4 (modele z drugim akumulatorem) Gniazdo 12 V 5 (modele z drugim akumulatorem) Gniazdo 12 V 6 (modele z drugim akumulatorem) |
| D8 | 15A | Dwukierunkowe gniazdo radiowe (modele z drugim akumulatorem) |
| D9 | 15A | Obrotowy przekaźnik światła (modele z drugą baterią) |
| D10 | 15A | Obrotowa jednostka sterująca światłami (modele z drugim akumulatorem) |
| D11 | 15A | Przekaźnik przełączający 1 wentylatora dachowego (modele z drugim akumulatorem) Wentylator dachowy |
| D12 | 25A | Jednostka sterująca dodatkowej nagrzewnicy powietrza |
| R1 | nie przypisano | |
| R2 | Przekaźnik przełączający 2 dla wentylatora dachowego | |
| R3/1 | Przekaźnik pompy paliwa | |
| R3/2 | Przekaźnik układu dozowania środka redukującego | |
| R4/1 | Przekaźnik rozrusznika 1 | |
| R4/2 | Przekaźnik rozrusznika 2 | |
| R5 | Zacisk 15 przekaźnik zasilania napięciem | |
| R6 | Jednostka sterująca brzęczykiem ostrzegawczym cofania | |
| R7 | nie przypisano | |
| R8 | Przekaźnik oświetlenia wnętrza | |
| R9 | nie przypisano | |
| R10 | Przekaźnik pompy obiegowej | |
| R11 | Przekaźnik przełączający 1 dla wentylatora dachowego | |
| R12 | Obrotowa jednostka sterująca światłem | |
| R13/1 | Obrotowy przekaźnik światła | |
| R13/2 | Przekaźnik do instalacji specjalnych, zacisk 15 | |
| R14 | Przekaźnik windy załadowczej | |
| R15 | nie przypisano | |
| R16 | nie przypisano | |
| R17 | nie przypisano |

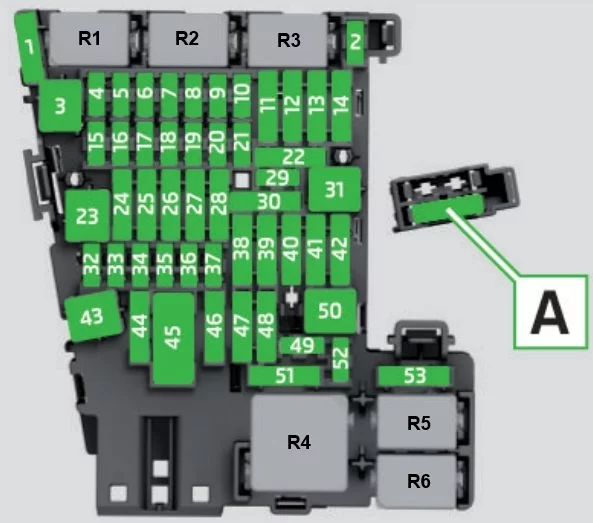

Skrzynka bezpieczników tablicy rozdzielczej (uchwyt bezpiecznika C)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Przekaźnik silnika wycieraczek 1
Przekaźnik silnika wycieraczek 2 |
| 2 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |
| 3 | 50A | Jednostka sterująca ABS |
| 4 | 10 A | Jednostka sterująca blokady mechanizmu różnicowego
Jednostka sterująca napędu na wszystkie koła |
| 5 | 10 A | Interfejs diagnostyczny magistrali danych |
| 6 | 10 A | Czujnik monitorowania wnętrza
Czujnik monitorowania wnętrza 3 |
| 7 | 10 A | Przekaźnik ogrzewania tylnej szyby Jednostka sterująca układu klimatyzacji Odbiornik zdalnego sterowania nagrzewnicy dodatkowej |
| 8 | 10 A | Obrotowy włącznik światła
Czujnik wilgotności powietrza, deszczu i światła |
| 9 | 7,5A | Tachograf |
| 10 | 10 A | Jednostka sterująca systemu multimedialnego Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej |
| 11 | 15A | Przekaźnik do instalacji specjalnych, zacisk 15 Elektryczna listwa zaciskowa do użytku zewnętrznego |
| 12 | 30A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| 13 | 15A | Jednostka sterująca automatycznej skrzyni biegów |
| 14 | 15A | Jednostka sterująca brzęczykiem ostrzegawczym cofania |
| 15 | – | nie przypisano |
| 16 | 7,5A | rozdzielacz USB |
| 17 | 10 A | Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna Wkład tablicy rozdzielczej |
| 18 | 10 A | Kamera cofania Kamera systemu manewrowania przyczepą Złącze 4-stykowe |
| 19 | 7,5A | Zacisk 15 przekaźnik zasilania napięciem |
| 20 | 7,5A | Schowek z interfejsem do telefonu komórkowego Jednostka sterująca stabilizacją transmisji i odbioru |
| 21 | 10 A | Przekaźnik pompy paliwa |
| 22 | 20A | Ogrzewana tylna szyba w drzwiach lewych |
| 23 | 40A | Pokładowa jednostka sterująca zasilaniem |
| 24 | 7,5A | Klakson alarmowy |
| 25 | 30A | Sterownik drzwi kierowcy
Sterownik prawych tylnych drzwi |
| 26 | 30A | Pokładowa jednostka sterująca zasilaniem |
| 27 | 30A/15A | Jednostka sterująca ABS |
| 28 | 25A | Elektryczna listwa zaciskowa do użytku zewnętrznego |
| 29 | – | nie przypisano |
| 30 | 20A | Ogrzewana tylna szyba w prawych drzwiach |
| 31 | 40A | Pokładowa jednostka sterująca zasilaniem |
| 32 | 10 A | Włącznik świateł hamowania
Czujnik położenia sprzęgła |
| 33 | 7,5A | Sterownik wentylatora chłodnicy Wentylator chłodnicy Sterownik wentylatora chłodnicy 2 Czujnik jakości środka redukującego |
| 34 | 15A | Przepływomierz powietrza Sonda lambda 1 przed katalizatorem Jednostka sterująca czujnika NOx Jednostka sterująca elektroniki czujnika |
| 35 | 10 A | Zawór dozujący paliwo |
| 36 | 15A | Zawór regulacji ciśnienia oleju Pompa chłodzenia powietrza doładowującego Pompa chłodnicy recyrkulacji spalin |
| 37 | 7,5A | Miernik masy powietrza Automatyczna regulacja okresu żarzenia Element grzejny odpowietrznika skrzyni korbowej |
| 38 | 15A | Obrotowy przekaźnik światła |
| 39 | 30A | Sterownik przednich drzwi pasażera
Sterownik tylnych prawych drzwi |
| 40 | 15A | Jednostka sterująca elektroniką kolumny kierownicy |
| 41 | 10 A | Przekaźnik oświetlenia wnętrza |
| 42 | 40A | Pokładowa jednostka sterująca zasilaniem |
| 43 | 30A | Pokładowa jednostka sterująca zasilaniem |
| 44 | 15A | Przekaźnik klaksonu |
| 45 | 20A | Przełącznik regulacji podparcia lędźwiowego przedniego lewego (kierownica z lewej strony) Przełącznik regulacji podparcia lędźwiowego przedniego prawego (kierownica z prawej strony) |
| 46 | 30A | Przekaźnik silnika wycieraczek 1
Przekaźnik silnika wycieraczek 2 |
| 47 | 30A | Jednostka sterująca silnika |
| 48 | 10 A | Czujnik poziomu i temperatury oleju Zawór elektromagnetyczny kontroli ciśnienia doładowania Zawór klapy wydechu Zawór klapy kolektora dolotowego Zawór obejściowy chłodzenia układu recyrkulacji spalin |
| 49 | 10 A | Przekaźnik układu dozowania środka redukującego
Czujnik jakości środka redukującego Silnik sterowania żaluzjami ogrzewania |
| 50 | 40A | Jednostka sterująca dmuchawy świeżego powietrza |
| 51 | – | nie przypisano |
| 52 | 15A | Obrotowa jednostka sterująca światłem |
| 53 | – | nie przypisano |
| R1 | Przekaźnik klaksonu | |
| R2 | nie przypisano | |
| R3 | nie przypisano | |
| R4 | Zacisk 15 przekaźnik zasilania napięciem 2 | |
| R5 | nie przypisano | |
| R6 | Podgrzewany przekaźnik tylnej szyby |

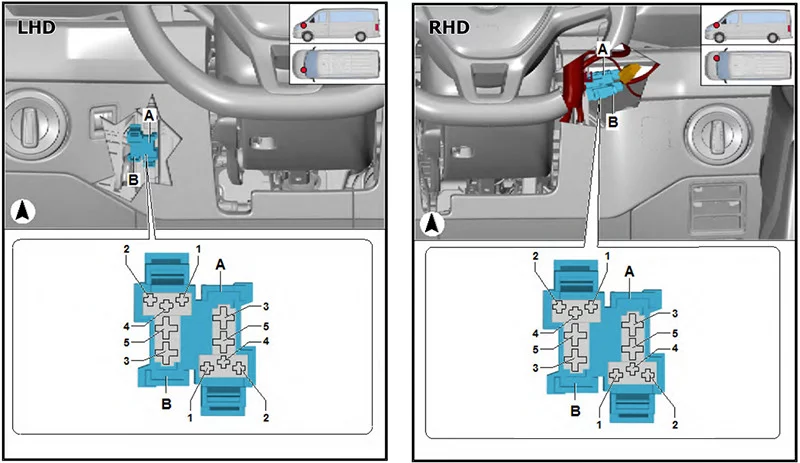

Uchwyt przekaźnika po lewej stronie pod tablicą rozdzielczą
| Numer | Przekaźnik |
|---|---|
| A | Przekaźnik silnika wycieraczek 1 |
| B | Przekaźnik silnika wycieraczek 2 |

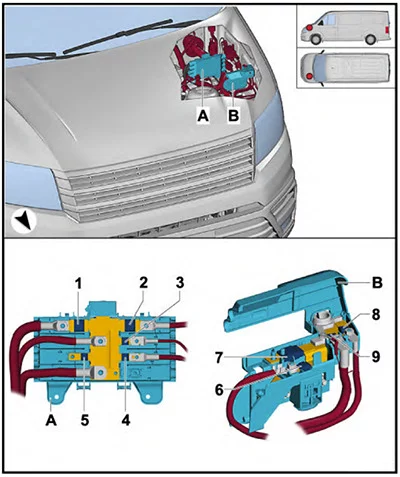

Uchwyty bezpieczników F i H
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 250A/400A | Alternator z regulatorem napięcia |
| 2 | 300A | Przekaźnik obwodu ładowania drugiego akumulatora (modele z drugim akumulatorem) Drugi akumulator |
| 3 | 60A | Automatyczna jednostka kontrolująca okres świecenia |
| 4 | 70A/100A | Sterownik wentylatora chłodnicy
Wentylator chłodnicy Sterownik wentylatora chłodnicy 2 |
| 5 | 125A | Jednostka sterująca wspomaganiem kierownicy |
| 6 | 200A | nie przypisano |
| 7 | 200A | Punkt zaczepienia 1 windy załadowczej Punkt zaczepienia 1 wywrotki trójstronnej |
| 8 | 100A | Uchwyt bezpiecznika D (modele z drugim akumulatorem) |
| 9 | 300A | nie przypisano |

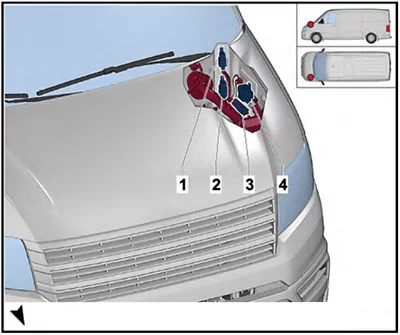

Przekaźniki w lewej komorze silnika
| Numer | Przekaźnik |
|---|---|
| 1 | Przekaźnik podgrzewanej szyby przedniej |
| 2 | Przekaźnik podgrzewanej szyby przedniej 2 |
| 3 | Automatyczna jednostka kontrolująca okres świecenia |
| 4 | Drugi przekaźnik obwodu ładowania akumulatora |
