Toyota RAV4 (SXA1) (1994-1997) – schematy bezpieczników i przekaźników

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 (SXA1) z lat: 1994, 1995, 1996, 1997.

Toyota RAV4 (SXA1) to pierwsza generacja popularnego crossovera, który został wprowadzony na rynek w 1994 roku. Model ten odegrał istotną rolę w kształtowaniu segmentu SUV-ów kompaktowych i crossoverów, których celem było łączenie cech samochodów terenowych z wygodą i manewrowością samochodów osobowych.

Oto kilka kluczowych informacji o Toyota RAV4 (SXA1):

Pionierski model: Toyota RAV4 (SXA1) był jednym z pierwszych komercyjnych crossoverów na rynku. Nazwa „RAV4” oznacza „Recreational Activity Vehicle 4-wheel drive”, co podkreślało zdolności terenowe samochodu w połączeniu z charakterem rekreacyjnym.

Kompaktowy rozmiar: Pierwsza generacja RAV4 miała kompaktowe rozmiary, co sprawiało, że była to atrakcyjna opcja dla tych, którzy poszukiwali samochodu przystosowanego do miejskiego ruchu, a jednocześnie oferującego pewne zdolności terenowe.

Wygląd i konstrukcja: RAV4 (SXA1) wyróżniał się awangardowym designem jak na tamte czasy, z charakterystycznymi cechami nadwozia przypominającymi SUV-y. Model ten oferował podwyższoną pozycję siedzącą, co dawało lepszą widoczność na drogę.

Silniki i napęd: W zależności od rynku, Toyota RAV4 (SXA1) oferowała różne opcje napędowe, w tym benzynowe silniki o różnych pojemnościach i mocach. Wiele wersji były dostępne z napędem na cztery koła, co dodatkowo podkreślało zdolności terenowe modelu.

Popularność i wpływ: Pierwsza generacja RAV4 szybko zdobyła sobie popularność, zwłaszcza wśród osób poszukujących alternatywy dla tradycyjnych samochodów terenowych. Model ten pomógł zapoczątkować trend crossoverów, który później stał się jednym z dominujących segmentów na rynku samochodowym.

Zobacz także:  Toyota Highlander XU40 (2011-2013) - schematy bezpieczników i przekaźników

Ewolucja: W kolejnych generacjach RAV4 przeszła znaczące zmiany, rosnąc w rozmiarach, oferując nowe technologie i udoskonalając wydajność paliwową. Pomimo zmian, pierwsza generacja RAV4 pozostaje ważnym punktem w historii tego modelu oraz całego segmentu crossoverów.

Podsumowując, Toyota RAV4 (SXA1) była pionierskim modelem w segmencie crossoverów, który zapoczątkował popularność tych pojazdów na rynku. Z kompaktowymi rozmiarami, zdolnościami terenowymi i innowacyjnym designem, pierwsza generacja RAV4 odegrała istotną rolę w kształtowaniu trendów w motoryzacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

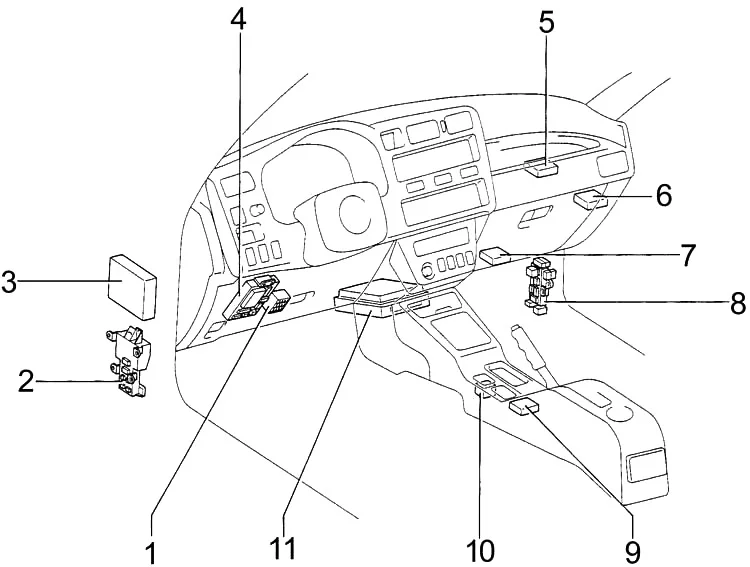

Przedział pasażerski

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Skrzynka przekaźnikowa
  3. ABS ECU
  4. Skrzynka bezpieczników №2
  5. Wzmacniacz klimatyzacji
  6. Przekaźnik kontroli zamka drzwi
  7. ECU tempomatu
  8. Skrzynka bezpieczników №3
  9. Zespół czujnika poduszki powietrznej
  10. ECU blokady zmiany biegów
  11. Moduł sterujący silnika

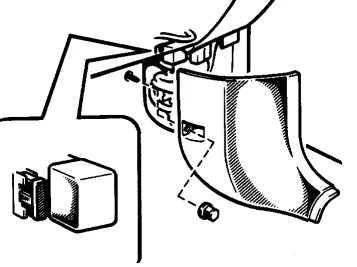

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

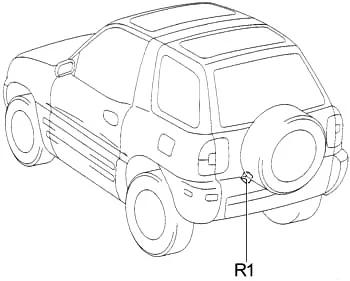

R1 – Tylny przekaźnik wycieraczek



Schemat skrzynki bezpieczników w przedziale pasażerskim

Zobacz także:  Toyota FJ Cruiser (2011-2012) - schematy bezpieczników i przekaźników

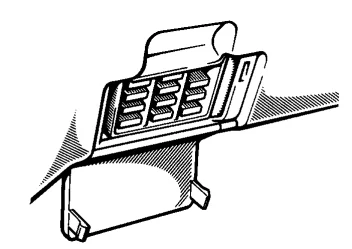

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie wnętrza
2 11 Wskaźniki i liczniki, wskaźniki przypomnienia serwisowego (z wyjątkiem świateł ostrzegawczych rozładowania i otwartych drzwi), światła cofania, system klimatyzacji, elektryczne szyby, odmgławiacz tylnej szyby, centralny system blokady mechanizmu różnicowego, elektronicznie sterowany system automatycznej skrzyni biegów
3 7,5 Włącz światła sygnalizacyjne
4 15 Zapalniczka, zegar, samochodowy system audio, elektryczne lusterka wsteczne
5 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, lampka ostrzegawcza rozładowania
7 7,5 Układ przeciwblokujący, elektronicznie sterowana automatyczna skrzynia biegów
8 20 Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby
9
10 7,5 System poduszek powietrznych SRS
11 7,5 System diagnostyki pokładowej
12 10 Światła stopu

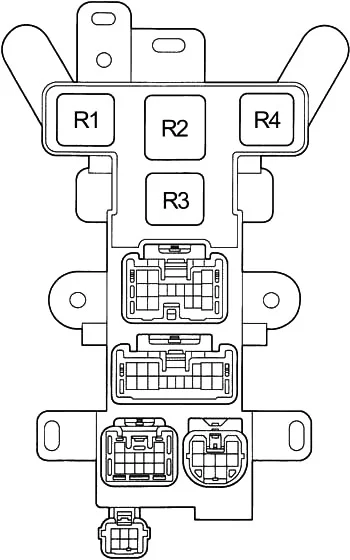

Skrzynka przekaźnikowa

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Przekaźnik otwarcia obwodu
R2
R3 Włącznik sygnału migacza
R4

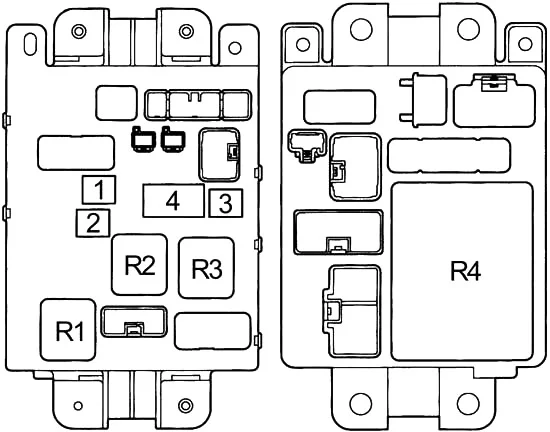

Skrzynka bezpieczników 2

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okna elektryczne, system zamków drzwi elektrycznych
2 30 Odmgławiacz tylnej szyby
3 40 Bezpieczniki „CIG&RAD”, „WIPER”, „WSKAŹNIK”, „ECU-IG”, „TURN”, „TAIL” i „PANEL”
4 Filtr hałasu
Przekaźnik
R1 Odmgławiacz
R2 Główny przekaźnik zasilania
R3 Światła tylne
R4 Przekaźnik integracyjny

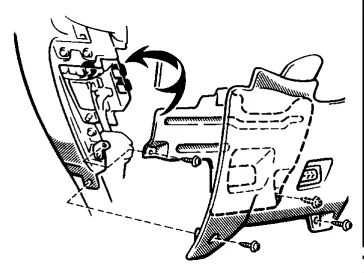

Skrzynka bezpieczników 3

Zobacz także:  Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System klimatyzacji
2
Przekaźnik
R1 Podgrzewacz

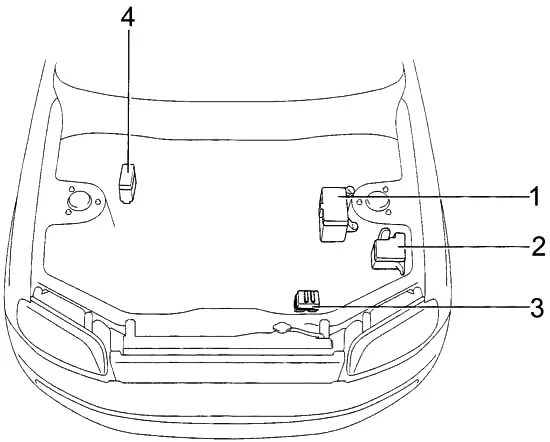

Komora silnika

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Skrzynka przekaźnikowa
  3. Przekaźnik ABS
  4. Topliwy blok łącza

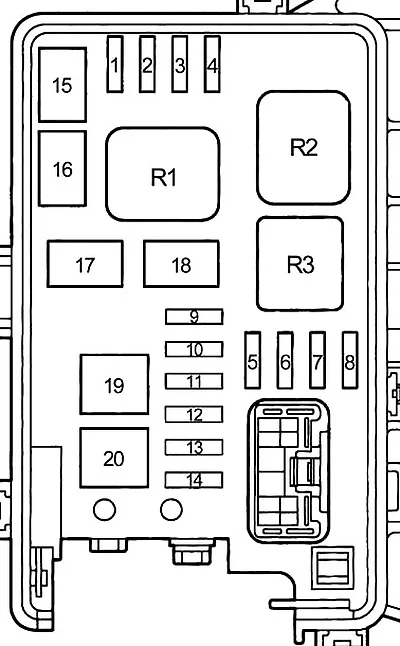

Schemat skrzynki bezpieczników w komorze silnika

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3 15 Reflektor lewy
4 15 Reflektor prawy
5
6
7 15 Zapasowy bezpiecznik
8 10 Zapasowy bezpiecznik
9 5 System ładowania
10
11 15 Reflektory awaryjne, klaksony
12 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 15 Światła osobiste, światło ostrzegawcze otwartych drzwi, zegar
14 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania
15 30 Elektryczny wentylator chłodzący
16 30 Elektryczny wentylator chłodzący
17
18 30 Układ rozruchowy, reflektory
19 60 -1997: Układ przeciwblokujący
20
Przekaźnik
R1 Główny
R2 Reflektory
R3 Rozrusznik

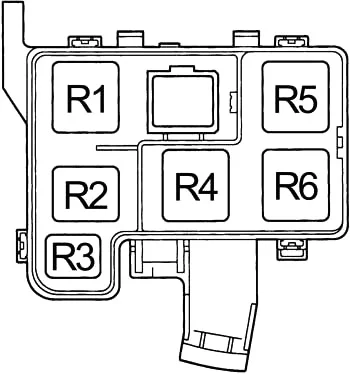

Skrzynka przekaźnikowa

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Główny EFI
R2 Elektryczny wentylator chłodzący (№1)
R3 Klakson
R4 Elektryczny wentylator chłodzący (№3)
R5 Sprzęgło magnetyczne (A/C)
R6 Elektryczny wentylator chłodzący (№2)



Topliwy blok łącza

Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 MAIN 80 Bezpieczniki „AM 2”, „HAZ-HORN”, „EFI”, „DOME”, „RADIO” i „ALT-S”
2 ALT 100 Światła tylne, bezpieczniki „ABS”, „RADIO”, „HTR”, „AM 1”, „POWER”, „STOP” i „DEF”
3 HTR 50 System klimatyzacji
