Toyota FJ Cruiser (2011-2012) – schematy bezpieczników i przekaźników
Rocznik 2011-2012
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty FJ Cruiser z lat: 2011, 2012.
Sprawdzanie oraz wymiana bezpieczników Toyota FJ Cruiser (2011-2012)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Toyota FJ Cruiser (2011-2012)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

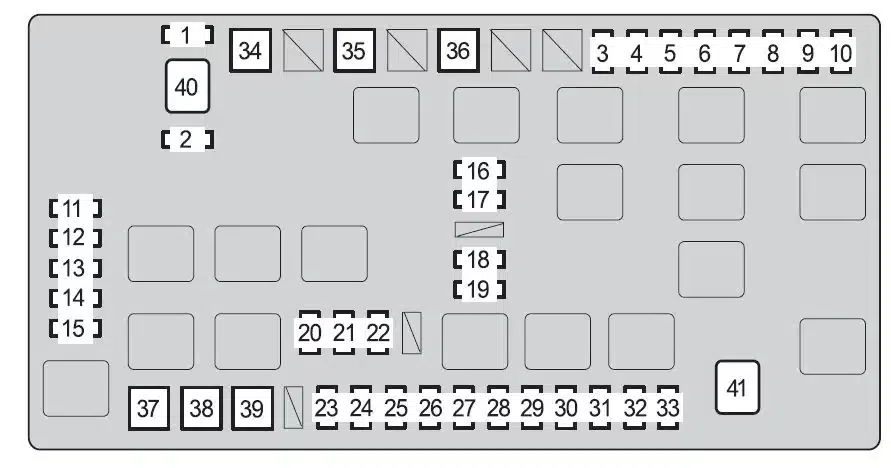

Komora silnika (typ A) Toyota FJ Cruiser (2011-2012)
Komora silnika (typ B) – jeśli jest na wyposażeniu Toyota FJ Cruiser (2011-2012)
| Numer | Ampery [A] | Opis |
| 1 | 10 | Zapasowy bezpiecznik |
| 2 | 15 | Zapasowy bezpiecznik |
| 3 | 15 | Światła przyczepy |
| 4 | 10 | Brak obwodu |
| 5 | 15 | Lampa terenowa |
| 6 | 10 | Światła stopu, wysoko zamontowane światło stopu, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady zmiany biegów |
| 7 | 20 | Brak obwodu |
| 8 | 15 | Światło drogowe |
| 9 | 30 | Brak obwodu |
| 10 | 7,5 | System diagnostyki pokładowej |
| 11 | 10 | Reflektor prawy (światła mijania)*1 |
| Reflektor prawy*2 | ||
| 12 | 10 | Reflektor lewy (światła mijania)*1 |
| Reflektor lewy*2 | ||
| 13 | 10 | Reflektor prawy (światło drogowe)*1 |
| 14 | 10 | Reflektor lewy (światło drogowe)*1 |
| 15 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | 7,5 | System świateł do jazdy dziennej |
| 18 | 30 | Odmgławiacz tylnej szyby |
| 19 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 20 | 10 | Oświetlenie wewnętrzne, oświetlenie osobiste, lampka wyłącznika silnika, zegar, licznik akcesoriów, licznik i wskaźnik |
| 21 | 20 | System nagłośnieniowy |
| 22 | 10 | System klimatyzacji, system komunikacji multipleksowej, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu |
| 23 | 7,5 | System ładowania |
| 24 | 10 | Brak obwodu |
| 25 | 10 | Klakson |
| 26 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 27 | 15 | Kierunkowskazy, migacze awaryjne |
| 28 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą |
| 29 | 20 | Bezpiecznik „EFI NO.2”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 30 | 30 | Brak obwodu |
| 31 | 20 | System zamka drzwi, system komunikacji multipleksowej |
| 32 | 15 | Konwerter holowniczy |
| 33 | 20 | System nagłośnieniowy |
| 34 | 50 | Brak obwodu |
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF i STA |
| 36 | 50 | OGON, WYLOT PWR, MOC |
| 37 | 40 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD |
| 38 | 30 | IGN and GAUGE, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 39 | 30 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD |
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, HOLOWANIE, AUX LP i OFFROAD LP |
| 41 | 60 | System klimatyzacji |
| 42 | 80 | Gniazdo zasilania |
| *1: Pojazdy ze światłami do jazdy dziennej
*2: Pojazdy bez świateł do jazdy dziennej |
||
Pod deską rozdzielczą w Toyota FJ Cruiser (2011-2012)
| Numer | Ampery [A] | Opis |
| 1 | 10 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu |
| 2 | 7,5 | Licznik i miernik |
| 3 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 4 | 20 | Napęd na cztery koła, blokada tylnego mechanizmu różnicowego |
| 5 | 15 | Gniazdo zasilania |
| 6 | 15 | Wycieraczka i spryskiwacz tylnej szyby, system komunikacji multipleksowej |
| 7 | 10 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, tempomat, system blokowania tylnych drzwi, system blokady zmiany biegów, komunikacja multipleksowa system |
| 8 | 15 | Kierunkowskazy, system klimatyzacji, system ładowania, przełącznik anulowania rozruchu sprzęgła, system przeciwblokujący, system kontroli trakcji, system aktywnej kontroli trakcji, system kontroli stabilności pojazdu, system AUTO LSD, światła cofania, intuicyjne wspomaganie parkowania, tył system blokady mechanizmu różnicowego, gniazdo zasilania, miernik akcesoriów, licznik i manometr |
| 9 | 7,5 | Układ rozruchowy, przełącznik anulowania rozruchu sprzęgła, gniazdo zasilania |
| 10 | 10 | Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, sterowanie oświetleniem tablicy przyrządów, oświetlenie |
| 11 | 7,5 | System blokady zmiany biegów, zewnętrzne lusterka wsteczne, system audio, gniazdko elektryczne, zegar, licznik akcesoriów, system komunikacji multipleksowej |
| 12 | 30 | Okna elektryczne |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
