W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Legacy z lat: 2010, 2011, 2012.

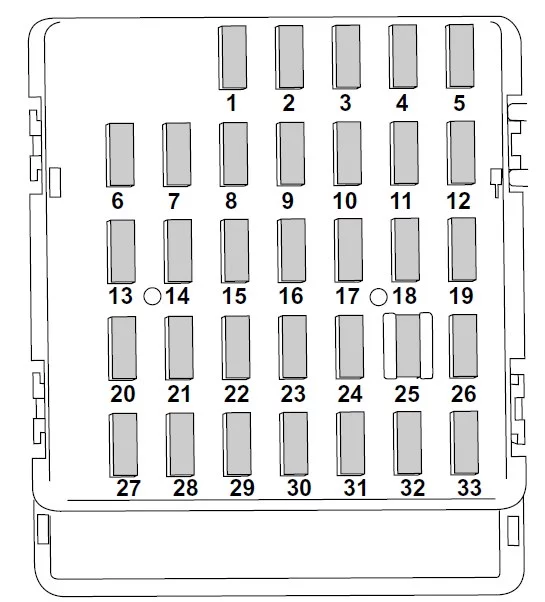

Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Złącze zaczepu przyczepy |
| 2 | 20A | Tylne okno elektryczne (lewa strona) |
| 3 | 20A | Elektrycznie sterowane szyby (po stronie kierowcy) |
| 4 | 7,5A | System nawigacji, odmrażacz przedniej wycieraczki, szyberdach |
| 5 | 7,5A | Licznik kombinowany |
| 6 | 7,5A | Zdalnie sterowane lusterka wsteczne |
| 7 | 7,5A | Zintegrowana jednostka |
| 8 | 15A | Światła stop |
| 9 | 15A | Przekaźnik ogrzewania siedzenia |
| 10 | 7,5A | Zasilanie (akumulator) |
| 11 | 7,5A | Włącz sygnał jednostki |
| 12 | 15A | Zintegrowana jednostka, automatyczna skrzynia biegów |
| 13 | 20A | Gniazdo elektryczne |
| 14 | Pusty | |
| 15 | 20A | Tylne okno elektryczne (prawa strona) |
| 16 | Pusty | |
| 17 | 15A | Odmrażacz przedniej wycieraczki |
| 18 | 7,5A | Zapasowe światło |
| 19 | 7,5A | Elektroniczny hamulec postojowy, jednostka systemowa Hill Holder |
| 20 | 10 A | Gniazdo zasilania akcesoriów |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 15A | Klimatyzator |
| 23 | Pusty | |
| 24 | 15A | Audio, system nawigacji |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Główny wentylator |
| 27 | 30A | Przekaźnik szyby elektrycznej |
| 28 | Pusty | |
| 29 | 20A | Okno elektryczne (po stronie pasażera) |
| 30 | Pusty | |
| 31 | 7,5A | Klimatyzator automatyczny |
| 32 | Pusty | |
| 33 | 7,5A | ABS / jednostka sterująca dynamiką pojazdu, wspomaganie kierownicy |

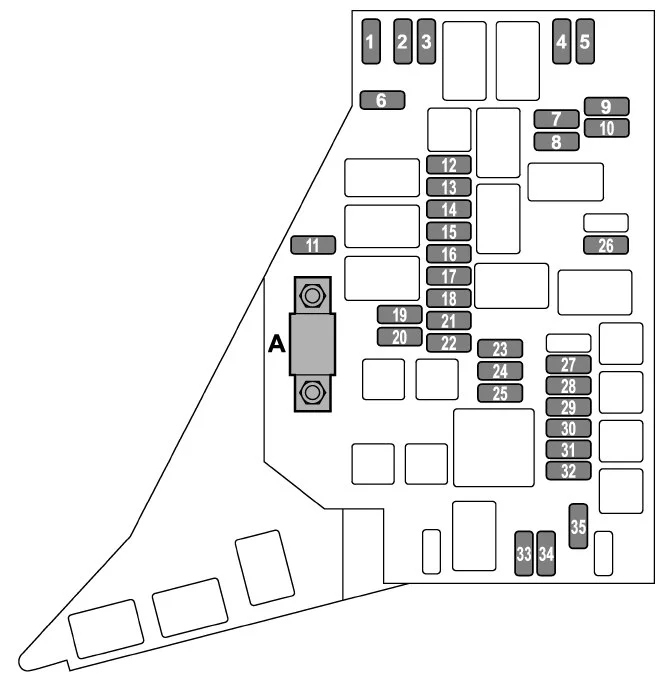

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Główny bezpiecznik | |
| 1 | 7,5A | Jednostka sterująca CVT |
| 2 | 7,5A | Klakson lewy |
| 3 | 7,5A | Klakson środkowy |
| 4 | 15A | Światło mijania (prawa strona) |
| 5 | 15A | Światło mijania (lewa strona) |
| 6 | 20A | Pompa paliwowa |
| 7 | 10 A | Światła drogowe (lewa strona) |
| 8 | 10 A | Światła drogowe (prawa strona) |
| 9 | 20A | Jednostka sterująca bezstopniową skrzynią biegów |
| 10 | 7,5A | Alternator |
| 11 | 20A | Szyberdach |
| 12 | 7,5A | Jednostka sterująca silnika |
| 13 | 15A | Jednostka sterująca silnika |
| 14 | 15A | Cewka zapłonowa |
| 15 | 15A | Jednostka sterująca silnika |
| 16 | 15A | Jednostka sterująca silnika |
| 17 | 15A | Automatyczna jednostka sterująca skrzynią biegów |
| 18 | 10 A | Oświetlenie |
| 19 | 10 A | Tylne światło zespolone |
| 20 | 15A | Światła ostrzegawcze skrętu i awaryjne (jednostka sterująca nadwozia) |
| 21 | 20A | Zamek drzwi (jednostka sterująca nadwozia) |
| 22 | 15A | Tylna wycieraczka, tylna spryskiwacz |
| 23 | 10 A | Podkładka przednia |
| 24 | 30A | Przednia wycieraczka |
| 25 | 25A | Odmgławiacz tylnej szyby, podgrzewacz lusterek, odmrażacz przedniej wycieraczki |
| 26 | 15A | Dmuchawy wentylatora |
| 27 | 15A | Dmuchawy wentylatora |
| 28 | 25A | Jednostka audio |
| 29 | 25A | Wentylator pomocniczy |
| 30 | 25A | Główny wentylator |
| 31 | 30A | ABS / jednostka sterująca dynamiką pojazdu |
| 32 | 10 A | Światło przeciwmgielne (prawa strona) |
| 33 | 10 A | Światło przeciwmgielne (lewa strona) |
| 34 | 10 A | Rezerwa (jednostka sterująca nadwozia) |
