Subaru Legacy (2008-2009) – schematy bezpieczników i przekaźników

Subaru Legacy (2008-2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Legacy z lat: 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

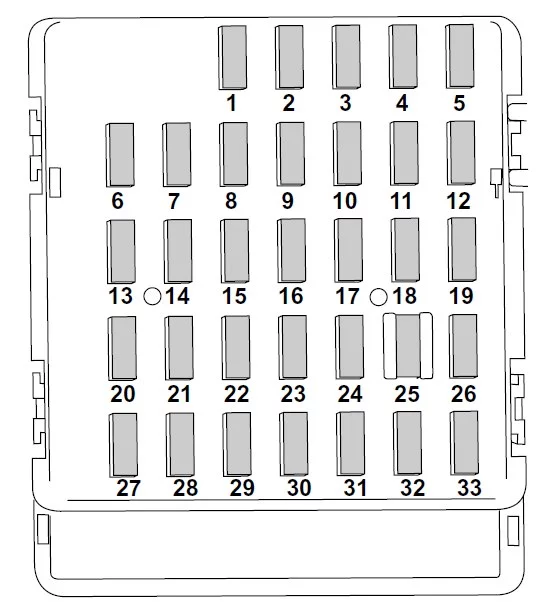

Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.

Zobacz także:  Subaru Impreza (1992-1998) - schematy bezpieczników i przekaźników

Subaru Legacy (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Wentylator ładunku, złącze zaczepu przyczepy
2 Pusty
3 15 Blokowanie drzwi
4 15 Przekaźnik odladzania wycieraczek przednich, dach księżycowy
5 15 Licznik kombinowany
6 7,5 Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzeń, oświetlenie lusterka kosmetycznego
7 15 Licznik kombinowany, jednostka zintegrowana
8 20 Światło stop
9 20 Ogrzewanie lusterek, odmrażacz przedniej wycieraczki
10 7,5 Zasilanie (akumulator)
11 7,5 Włącz sygnalizator, zegar
12 15 Automatyczna skrzynia biegów, system poduszek powietrznych SRS (Sub), jednostka sterująca silnika, jednostka zintegrowana
13 20 Gniazdo ładunkowe
14 15 Światło pozycyjne, światło tylne, tylne światło zespolone
15 Pusty
16 15 Oświetlenie
17 15 Podgrzewacze siedzeń
18 10 Światło cofania
19 7,5 Przekaźnik po prawej stronie reflektora
20 10 Gniazdo zapalniczki
21 7,5 Przekaźnik rozrusznika
22 15 Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23 15 Tylna wycieraczka, Spryskiwacz tylnej szyby
24 15 Jednostka audio, zegar
25 15 System poduszek powietrznych SRS (główny)
26 15 Przekaźnik szyby elektrycznej
27 15 Dmuchawy wentylatora
28 15 Dmuchawy wentylatora
29 15 Światła przeciwmgielne
30 30 Wycieraczka przednia, Spryskiwacz wycieraczki przedniej
31 7,5 Klimatyzator automatyczny, jednostka zintegrowana
32 7,5 Przekaźnik lewego reflektora bocznego
33 7,5 ABS/jednostka sterująca dynamiką pojazdu
Zobacz także:  Subaru Impreza (2013-2015) - schematy bezpieczników i przekaźników

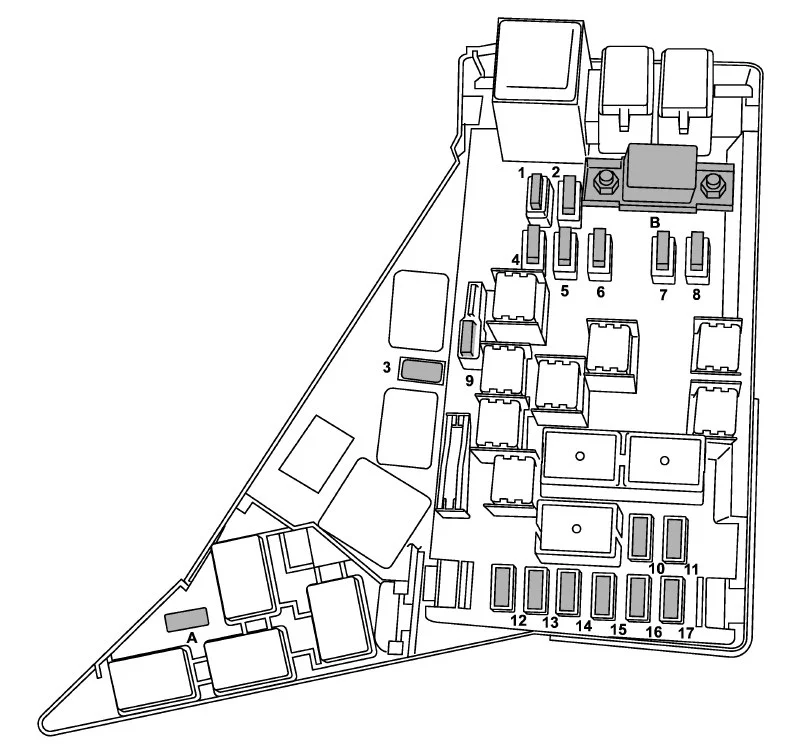

Komora silnika

Subaru Legacy (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Gniazdo FWD (modele AT – z wyjątkiem modeli Turbo i modeli 3,0-litrowych)
B Główny bezpiecznik
1 30A Jednostka ABS, jednostka sterująca dynamiką pojazdu
2 25A Wentylator główny (modele 3,0-litrowe)
3 10 A Zawór kombinowany powietrza wtórnego (modele Turbo)
4 25A Wentylator pomocniczy (z wyjątkiem modeli 3,0-litrowych)
5 25A Główny wentylator
6 20A Audio
7 15A Reflektor (prawa strona)
8 15A Reflektor (lewa strona)
9 20A Zapasowe światło
10 15A Klakson
11 25A Odmgławiacz tylnej szyby
12 15A Pompa paliwowa
13 15A Automatyczna jednostka sterująca skrzynią biegów
14 7,5A Jednostka sterująca silnika
15 15A Światła ostrzegawcze skrętu i awaryjne
16 20A Przełącznik parkowania
17 7,5A Alternator
Zobacz także:  Subaru Impreza (2002) - schematy bezpieczników i przekaźników
