Subaru Outback (2008-2009) – schematy bezpieczników i przekaźników
Rocznik 2008-2009
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Outback z lat: 2008, 2009.
Sprawdzanie oraz wymiana bezpieczników Subaru Outback (2008-2009)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Subaru Outback (2008-2009)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

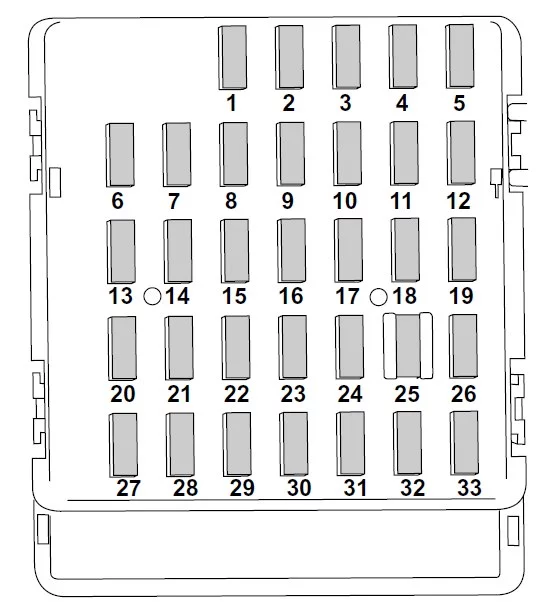

Przedział pasażerski Subaru Outback (2008-2009)
Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Wentylator bagażnika, Złącze zaczepu przyczepy |
| 2 | Pusty | |
| 3 | 15 | Blokowanie drzwi |
| 4 | 15 | Przekaźnik przeciwoblodzeniowy wycieraczek przednich, dach księżycowy |
| 5 | 15 | Licznik kombinowany |
| 6 | 7,5 | Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia, oświetlenie lusterka kosmetycznego |
| 7 | 15 | Licznik kombinowany, jednostka zintegrowana |
| 8 | 20 | Światło stopu |
| 9 | 20 | Ogrzewanie lusterek, odmrażacz przedniej wycieraczki |
| 10 | 7,5 | Zasilanie (bateria) |
| 11 | 7,5 | Kierunkowskaz, zegar |
| 12 | 15 | Jednostka automatycznej skrzyni biegów, system poduszek powietrznych SRS (Sub), jednostka sterująca silnika, jednostka zintegrowana |
| 13 | 20 | Gniazdo w bagażniku |
| 14 | 15 | Światło pozycyjne, światło tylne, tylne światło zespolone |
| 15 | Pusty | |
| 16 | 15 | Oświetlenie |
| 17 | 15 | Podgrzewacze siedzeń |
| 18 | 10 | Światło cofania |
| 19 | 7,5 | Przekaźnik prawego reflektora |
| 20 | 10 | Gniazdo zapalniczki |
| 21 | 7,5 | Przekaźnik rozrusznika |
| 22 | 15 | Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | 15 | Wycieraczka tylna, Spryskiwacz tylnej szyby |
| 24 | 15 | Jednostka audio, zegar |
| 25 | 15 | System poduszek powietrznych SRS (główny) |
| 26 | 15 | Przekaźnik okna elektrycznego |
| 27 | 15 | Dmuchawy wentylatora |
| 28 | 15 | Dmuchawy wentylatora |
| 29 | 15 | Światła przeciwmgielne |
| 30 | 30 | Wycieraczka przednia, spryskiwacz przedniej wycieraczki |
| 31 | 7,5 | Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 | 7,5 | Przekaźnik lewego reflektora |
| 33 | 7,5 | ABS/sterownik dynamiki pojazdu |

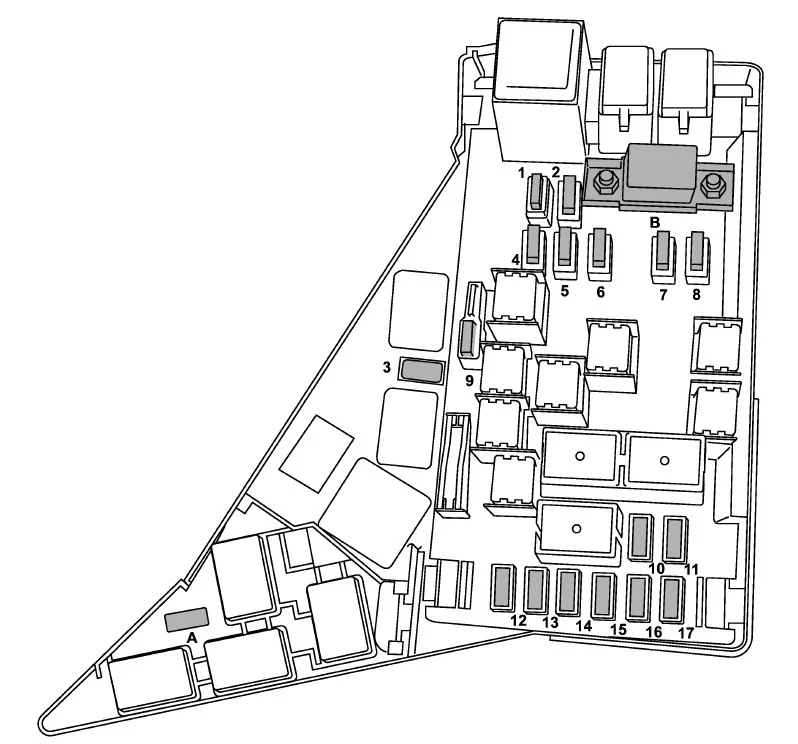

Komora silnika Subaru Outback (2008-2009)
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Gniazdo FWD (modele AT – z wyjątkiem modeli Turbo i modeli 3,0-litrowych) | |
| B | Główny bezpiecznik | |
| 1 | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Wentylator główny (modele 3,0-litrowe) |
| 3 | 10 A | Zespolony zawór powietrza wtórnego (modele Turbo) |
| 4 | 25A | Wentylator dodatkowy (z wyjątkiem modeli 3,0-litrowych) |
| 5 | 25A | Główny wentylator |
| 6 | 20A | Audio |
| 7 | 15A | Reflektor (prawa strona) |
| 8 | 15A | Reflektor (lewa strona) |
| 9 | 20A | Zapasowe światło |
| 10 | 15A | Klakson |
| 11 | 25A | Odmgławiacz tylnej szyby |
| 12 | 15A | Pompa paliwowa |
| 13 | 15A | Jednostka sterująca automatycznej skrzyni biegów |
| 14 | 7,5A | Jednostka sterująca silnika |
| 15 | 15A | Światła ostrzegawcze skrętu i awaryjne |
| 16 | 20A | Przełącznik parkowania |
| 17 | 7,5A | Alternator |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
