Subaru Legacy (2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Legacy z lat: 2013.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.

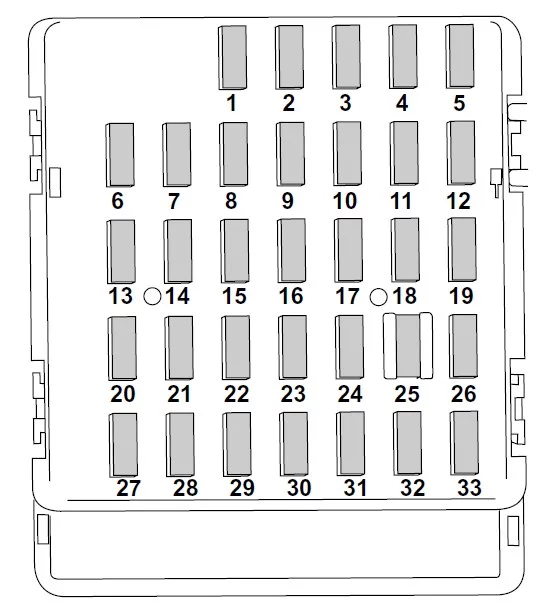

Subaru Legacy (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Złącze zaczepu przyczepy
2 20A Tylne okno elektryczne (lewa strona)
3 20A Elektrycznie sterowane szyby (po stronie kierowcy)
4 7,5A System nawigacji, odmrażacz przedniej wycieraczki, szyberdach
5 7,5A Licznik kombinowany
6 7,5A Zdalnie sterowane lusterka wsteczne
7 7,5A Zintegrowana jednostka
8 15A Światła stop
9 15A Przekaźnik ogrzewania siedzenia
10 7,5A Zasilanie (akumulator)
11 7,5A Włącz sygnał jednostki
12 15A Zintegrowana jednostka, automatyczna skrzynia biegów
13 20A Gniazdo elektryczne
14 10 A Zintegrowana jednostka
15 20A Tylne okno elektryczne (prawa strona)
16 Pusty
17 15A Odmrażacz przedniej wycieraczki
18 7,5A Zapasowe światło
19 7,5A Elektroniczny hamulec postojowy, jednostka systemowa Hill Holder
20 10 A Gniazdo zasilania akcesoriów
21 7,5A Przekaźnik rozrusznika
22 15A Klimatyzator
23 Pusty
24 15A Audio, system nawigacji
25 15A System poduszek powietrznych SRS
26 7,5A Główny wentylator
27 30A Przekaźnik szyby elektrycznej
28 Pusty
29 20A Okno elektryczne (po stronie pasażera)
30 Pusty
31 7,5A Klimatyzator automatyczny
32 7,5A Blokada kierownicy
33 7,5A ABS / jednostka sterująca dynamiką pojazdu, wspomaganie kierownicy
Zobacz także:  Subaru Legacy (2008-2009) - schematy bezpieczników i przekaźników

Komora silnika

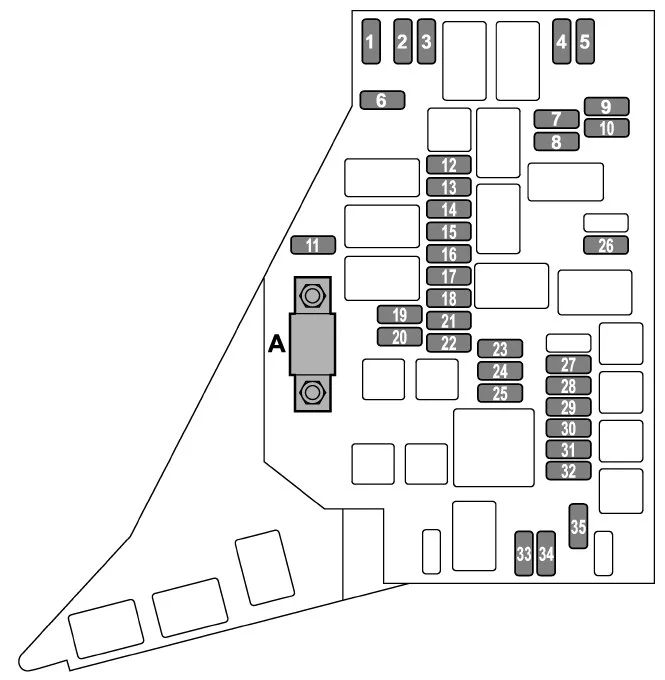

Subaru Legacy (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Główny bezpiecznik
1 7,5A Jednostka sterująca CVT
2 7,5A Klakson (prawa strona)
3 7,5A Klakson (w środku)
4 15A Światło mijania (prawa strona)
5 15A Światło mijania (lewa strona)
6 20A Pompa paliwowa
7 10 A Światła drogowe (lewa strona)
8 10 A Światła drogowe (prawa strona)
9 20A Jednostka sterująca bezstopniową skrzynią biegów
10 7,5A Alternator
11 10 A System wzroku
12 20A Szyberdach
13 7,5A Jednostka sterująca silnika
14 15A Jednostka sterująca silnika
15 15A Cewka zapłonowa
16 15A Jednostka sterująca silnika
17 15A Jednostka sterująca silnika
18 10 A Automatyczna jednostka sterująca skrzynią biegów
19 10 A Oświetlenie
20 10 A Tylne światło zespolone
21 15A Światła ostrzegawcze skrętu i awaryjne (jednostka sterująca nadwozia)
22 20A Zamek drzwi (jednostka sterująca nadwozia)
23 15A Tylna wycieraczka, tylna spryskiwacz
24 10 A Podkładka przednia
25 30A Przednia wycieraczka
26 25A Odmgławiacz tylnej szyby, podgrzewacz lusterek, odmrażacz przedniej wycieraczki
27 15A Dmuchawy wentylatora
28 15A Dmuchawy wentylatora
29 25A Jednostka audio
30 25A Wentylator pomocniczy
31 25A Główny wentylator
32 30A ABS / jednostka sterująca dynamiką pojazdu
33 10 A Światło przeciwmgielne (prawa strona)
34 10 A Światło przeciwmgielne (lewa strona)
35 20A Rezerwa (jednostka sterująca nadwozia)
Zobacz także:  Subaru Outback (2014) - schematy bezpieczników i przekaźników
