W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb II z lat: 2010, 2011.
W latach 2010-2011 Skoda Superb II przeszła kilka drobnych zmian. W porównaniu z wcześniejszymi rocznikami, zmodernizowano przede wszystkim wyposażenie, a także wprowadzono nowe silniki, w tym jednostki benzynowe TSI i wysokoprężne TDI.
W 2010 roku wprowadzono także nowy model Skoda Superb Combi, czyli wersję kombi, która zyskała sporo pozytywnych opinii. Wśród nowych funkcji znajdował się system adaptacyjnego zawieszenia, ulepszony system audio oraz dodatkowe funkcje bezpieczeństwa.
Ogólnie Skoda Superb II była uznawana za niezwykle przestronny i luksusowy samochód, oferujący wysoki komfort jazdy i znakomitą jakość wykonania.

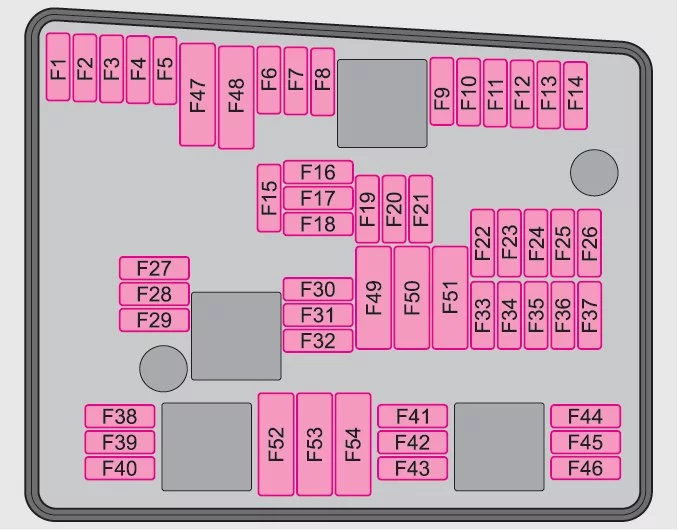

Skrzynka bezpieczników w komorze silnika
Wersja 1
| Numer | Opis | Ampery [A] |
| F1 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
30 |
| F2 | Zawory do ABS | 20 |
| F3 | Nie przypisano | — |
| F4 | Nie przypisano | — |
| F5 | Klakson | 15 |
| F6 | Nie przypisano | — |
| F7 | Nie przypisano | — |
| F8 | Nie przypisano | — |
| F9 | Zawory | 10 |
| F10 | Nie przypisano | — |
| F11 | Sonda lambda | 10 |
| F12 | Sonda lambda | 10 |
| F13 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F14 | Nie przypisano | — |
| F15 | Pompa płynu chłodzącego | 10 |
| F 16 | Nie przypisano | — |
| F17 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nie przypisano | — |
| F22 | Nie przypisano | — |
| F23 | Jednostka sterująca silnika | 10 |
| F24 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F25 | Nie przypisano | — |
| F26 | Nie przypisano | — |
| F27 | Zawór dozowania paliwa | 15 |
| F28 | Jednostka sterująca silnika | 15/25 |
| F29 | Główny przekaźnik | 5 |
| F30 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F31 | Wycieraczka szyby przedniej | 30 |
| F32 | Nie przypisano | — |
| F33 | Nie przypisano | — |
| F34 | Nie przypisano | — |
| F35 | Nie przypisano | — |
| F36 | Nie przypisano | — |
| F37 | Nie przypisano | — |
| F38 | Wentylator chłodnicy;
Zawory. |
10 |
| F39 | Nie przypisano | — |
| F40 | Nie przypisano | — |
| F41 | Nie przypisano | — |
| F42 | Nie przypisano | — |
| F43 | Zapłon | 30 |
| F44 | Nie przypisano | — |
| F45 | Nie przypisano | — |
| F46 | Nie przypisano | — |
| F47 | Przedni lewy główny reflektor;
Lewy tylny reflektor. |
30 |
| F48 | Pompa do ABS | 40 |
| F49 | Zasilanie zacisku 15 (zapłon włączony) | 50 |
| F50 | Nie przypisano | — |
| F51 | Nie przypisano | — |
| F52 | Przekaźnik zasilania – zacisk a) | 40 |
| F53 | Wyposażenie dodatkowe | 50 |
| F54 | Nie przypisano | — |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

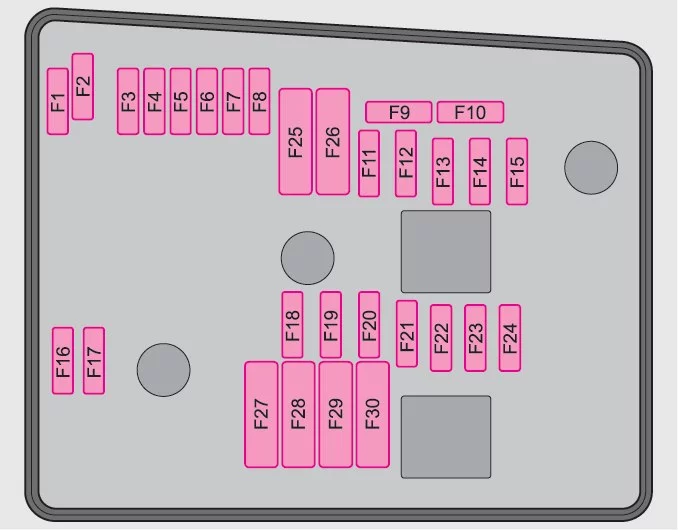

Wersja 2
| Numer | Opis | Ampery [A] |
| F1 | Nie przypisano | — |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 | 30 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30/20 |
| F5 | Sterownik automatycznej skrzyni biegów DQ250 | 15 |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F7 | Zasilanie zacisku 15 (zapłon włączony) | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
5/10 |
| F11 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F12 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F13 | Jednostka sterująca silnika | 15/20/30 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda – benzyna | 10 |
| Przekaźnik układu świec żarowych i pompa paliwa (silnik wysokoprężny) | 5 | |
| F 16 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Zawór dozowania paliwa | 20 |
| Pompa wodna | 10 | |
| F21 | Sonda lambda | 15.10.20 |
| F22 | Przełącznik pedału sprzęgła | 5 |
| F23 | Przekaźnik | 5 |
| Zawory | 10 | |
| Pompa wysokiego ciśnienia | 15 | |
| F24 | Wentylator chłodnicy | 10 |
| F25 | Pompa do ABS | 30/40 |
| F26 | Lewy główny reflektor | 30 |
| F27 | Jednostka sterująca systemu świec żarowych | 40/50 |
| F28 | Ogrzewanie przedniej szyby | 50 |
| F29 | Wyposażenie dodatkowe | 50 |
| F30 | Przekaźnik zasilania – zacisk X a) | 50 |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

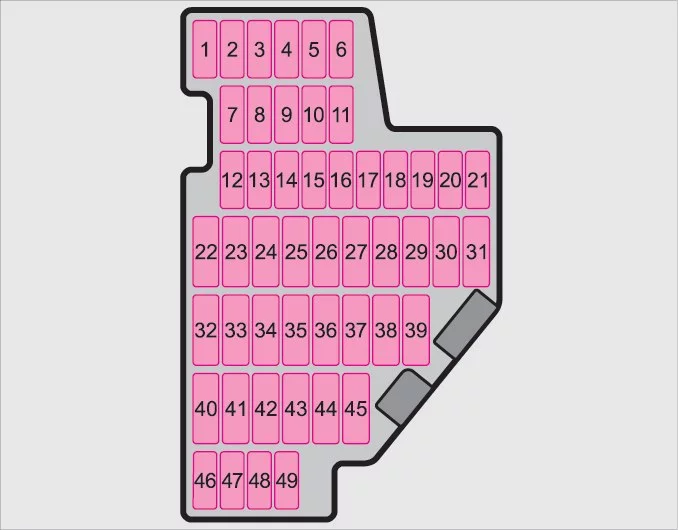

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Gniazdo diagnostyczne;
Sterownik silnika; Przekaźnik pompy paliwa; Sterownik pompy paliwa. |
7,5 |
| 2 | Jednostka sterująca ABS;
ESP; Przełącznik systemu kontroli ciśnienia w oponach; Czujnik hamulca. |
5 |
| 3 | Przełącznik i jednostka sterująca poduszki powietrznej | 5 |
| 4 | WIV;
Światła postojowe; Ściemniane lusterko wsteczne; Czujnik ciśnienia; Preinstalacja telefoniczna. |
5 |
| 5 | Sterownik regulacji wiązki i obrotu reflektora;
Sterownik wspomagania parkowania; Sterownik wspomagania parkowania. |
5 |
| 6 | Zestaw wskaźników;
Jednostka sterująca elektromechanicznego wspomagania kierownicy; Haldex; Blokada dźwigni zmiany biegów; Zasilanie magistrali danych. |
5 |
| 7 | Ogrzewanie zaworu;
Miernik masy powietrza. |
10 |
| 8 | Jednostka sterująca do wykrywania przyczepy | 5 |
| 9 | Przekaźnik do ogrzewania postojowego | 5 |
| 10 | Adaptacyjny lewy główny reflektor | 10 |
| 11 | Adaptacyjny prawy główny reflektor | 10 |
| 12 | Nie przypisano | — |
| 13 | Gniazdo diagnostyczne;
Włącznik światła; Czujnik deszczu; Zegar. |
7,5 |
| 14 | Centralny zamek i pokrywa maski | 15 |
| 15 | Centralna jednostka sterująca – oświetlenie wnętrza | 7,5 |
| 16 | System klimatyzacji | 7,5 |
| 17 | Nie przypisano | 10 |
| 18 | Nie przypisano | — |
| 19 | Nie przypisano | — |
| 20 | KESSY | 5 |
| 21 | KESSY ELV | 7,5 |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Elektryczna szyba przednia;
Centralny zamek przednich drzwi. |
30 |
| 24 | Blokada dźwigni zmiany biegów | 5 |
| 25 | Ogrzewanie tylnej szyby;
Przekaźnik do ogrzewania i wentylacji postojowej. |
30 |
| 26 | Gniazdo zasilania w bagażniku | 25 |
| 27 | Przekaźnik pompy paliwa | 15 |
| Przekaźnik pompy paliwa;
Jednostka sterująca pompy paliwa; Zawory wtryskowe. |
20 | |
| 28 | Elektryczna pokrywa bagażnika | 30 |
| 29 | Przygotowanie do radia na rynku wtórnym | 5 |
| 30 | Nie przypisano | — |
| 31 | Nie przypisano | — |
| 32 | Elektryczna szyba przednia;
Centralny zamek tylnych drzwi. |
30 |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Alarm;
Klakson zapasowy. |
5 |
| 35 | Zapalniczka przednia i tylna | 25 |
| 36 | System czyszczenia reflektorów | 20 |
| 37 | Ogrzewanie przednich siedzeń | 20 |
| 38 | Podgrzewane tylne siedzenia | 20 |
| 39 | Nie przypisano | — |
| 40 | Klimatyzacja wentylatorowa;
Przekaźnik do ogrzewania i wentylacji postojowej. |
40 |
| 41 | Wycieraczka tylnej szyby | 10 |
| 42 | Przełącznik światła | 5 |
| 43 | Jednostka sterująca do wykrywania przyczepy | 15 |
| 44 | Jednostka sterująca do wykrywania przyczepy | 20 |
| 45 | Jednostka sterująca do wykrywania przyczepy | 15 |
| 46 | Podgrzewane dysze myjące;
Przełącznik ogrzewania siedzenia. |
5 |
| 47 | Nie przypisano | — |
| 48 | Nie przypisano | — |
| 49 | Nie przypisano | — |
