Seat Arona (2021) – schematy bezpieczników i przekaźników

Rocznik 2021
Zaktualizowano 25.07.2023

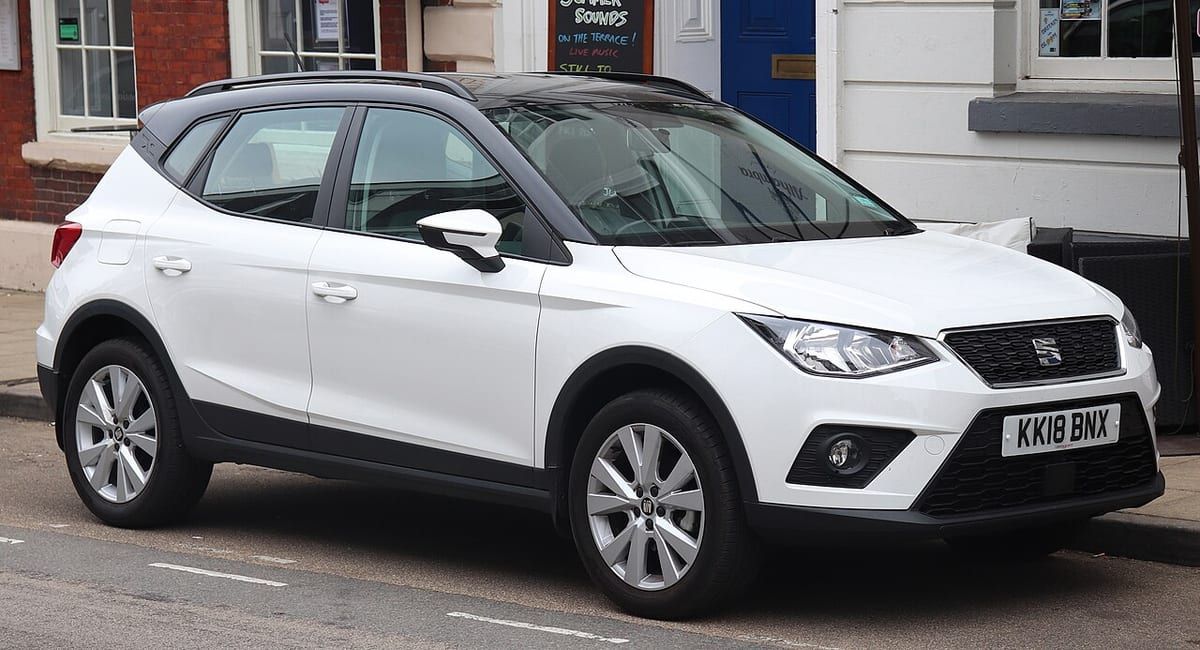

Seat Arona (2021) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Arona z lat: 2021.

Seat Arona to kompaktowy crossover SUV produkowany przez hiszpańską markę Seat. Model ten został wprowadzony na rynek w 2017 roku jako odpowiedź na rosnące zapotrzebowanie na miejskie i kompaktowe SUV-y. Oto kilka kluczowych informacji na temat Seat Arona:

  1. Wygląd: Seat Arona charakteryzuje się nowoczesnym i dynamicznym designem, który jest charakterystyczny dla samochodów marki Seat. Model ten posiada cechy typowe dla SUV-ów, takie jak podwyższony prześwit i charakterystyczne wykończenia nadwozia.
  2. Rozmiar: Arona jest kompaktowym crossoverem, który mieści się między mniejszym Seat Ibiza a większym Seat Ateca. To sprawia, że jest idealnym wyborem dla osób szukających miejskiego SUV-a, który jednocześnie oferuje wystarczająco dużo przestrzeni dla pasażerów i bagażu.
  3. Silniki: Seat Arona oferuje różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Wybór silników pozwala klientom dopasować wydajność i osiągi pojazdu do swoich preferencji i potrzeb.
  4. Technologia: Arona jest wyposażona w nowoczesne technologie i funkcje, takie jak zaawansowane systemy multimedialne, łączność Bluetooth, systemy bezpieczeństwa i asystujące kierowcy, a także wiele innych udogodnień, które podnoszą komfort i wygodę jazdy.
  5. Bezpieczeństwo: Model ten oferuje zaawansowane systemy bezpieczeństwa, które mają na celu zwiększenie ochrony dla kierowcy i pasażerów podczas jazdy.
  6. Popularność: Seat Arona zdobyła popularność na rynku europejskim jako miejski crossover, który łączy zalety SUV-a z kompaktowymi wymiarami i ekonomicznością.

Podsumowując, Seat Arona to kompaktowy crossover SUV, który oferuje nowoczesny design, zaawansowane technologie i odpowiednią przestrzeń dla miejskich i codziennych potrzeb.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor Ampery [A]
czarny 1
purpurowy 3
jasnobrązowy 5
brązowy 7.5
czerwony 10
niebieski 15
żółty 20
biały lub przezroczysty 25
zielony 30
pomarańczowy 40

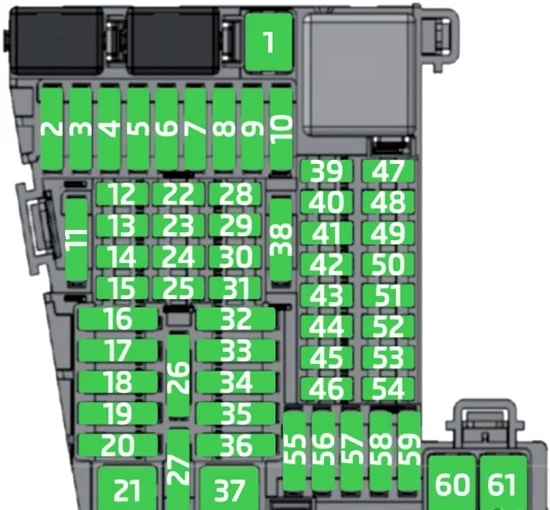

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się na desce rozdzielczej po stronie kierowcy za panelem.

Seat Arona (2021) - schematy bezpieczników i przekaźników

Seat Arona (2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Hak holowniczy 20
3 Wzmacniacz dźwięku 30
4 Zapalniczka;

12 V punkt zasilania.

 20
6 Centralny zamek 40
8 Wentylator ogrzewania;

Climatronic.

 30
10 Hak holowniczy 25
11 Wskaźnik CNG 7,5
13 Włącznik świateł;

Kolumna kierownicy LSS i SMLS;

Port diagnostyczny;

Czujnik deszczu i światła.

 7,5
14 Kolumna kierownicy LSS: sterowanie wycieraczkami 10
15 Kombi;

Połączenie alarmowe (+ NZ4).

 7,5
16 Zasilanie prawego światła 40
17 Sterowanie prawym oknem w drzwiach 30
18 Wycieraczki 30
19 Radio;

System multimedialny.

 25
20 Podgrzewana tylna szyba 30
21 Jednostka sterująca SCR 30
23 Tylna kamera 7,5
24 Connectivity Box;

Podłączenie zewnętrznych źródeł dźwięku (Double USB);

Wyświetlacz MIB.

 5
25 Elektronika kolumny kierownicy (MFL) 7,5
26 Gateway 7,5
27 Aktywna jednostka sterująca zawieszenia 7,5
28 Czujnik D W A 7,5
29 D W A Klakson 7,5
31 Klimatyzator 9AA/9AB 7,5
Jednostka sterująca Climatronic 9AK 15
32 Kolumna kierownicy LSS, bez Kessy 7,5
33 Sterowanie oknem lewych drzwi 30
35 Zasilanie świateł lewych 40
36 Sygnał dźwiękowy 20
37 Jednostka sterująca podgrzewanymi siedzeniami 30
38 BCM Moc C63 30
39 BSD, PDC, MRR, PLA 10
40 Włącznik świateł;

Wejście diagnostyczne;

Regulator zasięgu reflektorów;

Kolumna kierownicy LSS:

lampy, żarówki halogenowe, włącznik, wsteczny bieg, lusterko elektrochromowe, RKA bez radia.

 7,5
41 Regulacja rozłożonych lusterek zewnętrznych, 7,5
42 Pedał sprzęgła;

Przekaźniki zapłonu;

Cewka przekaźnika CNG;

Czujnik ciśnienia klimatyzacji.

 7,5
43 Cewka przekaźnika DWP;

Silnik wycieraczki tylnej szyby.

 15
44 Poduszka powietrzna 7,5
45 Lewy pełny reflektor LED 7,5
46 Prawy pełny reflektor LED 7,5
48 Blokada kolumny kierownicy;

Jednostka sterująca Kessy.

 7,5
49 Przekaźnik SCR 7,5
53 Dźwignia automatycznej skrzyni biegów, ZSS 7,5
58 Pompka spryskiwacza szyby przedniej 7,5
59 Podgrzewane lusterka wsteczne 10
60 Hak holowniczy 30
61 Hak holowniczy 30

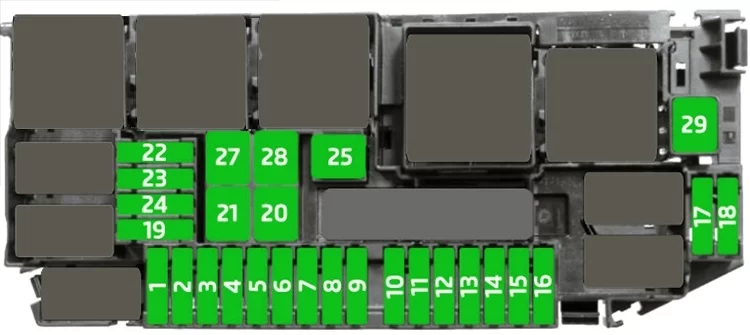

Skrzynka bezpieczników w komorze silnika

Seat Arona (2021) - schematy bezpieczników i przekaźników

Seat Arona (2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł wtrysku silnika MPI 10
Moduł wtrysku silnika TSI 15
2 Zawór dozowania paliwa (TJ4/T6P/TJ7);

Niskotemperaturowa pompa płynu chłodzącego (TJ4/T6P/TJ7);

Zawór regulacji ciśnienia oleju (TJ1);

Zawór płynu chłodzącego AGR (TJ1);

Pompa wody wysokiego i niskiego ciśnienia (TJ1);

Cewka przekaźnika SCR;

Zawór wody głowicy cylindra.

 7,5
3 Sondy lambda 15
4 Przekaźnik pompy benzyny silnika (MPI);

Jednostka sterująca wskaźnika (TSI).

 15
5 Wentylator elektryczny (EC);

Zawór LDR;

Zbiornik i zawór zmiennej dystrybucji;

Zawór regulacji ciśnienia oleju;

Zawory odłączania butli;

Czujnik WIV;

Regulator ciśnienia CNG.

 10
6 Świece zapłonowe (MPI i TSI) 20
7 Pompa próżniowa (TSI, CNG) 15
8 Wtryskiwacze i cewka przekaźnika EKP (MPI) 10
9 Czujnik serwo 7,5
10 Akumulator Vref: bramka, BDM i BCM 7,5
12 Odłączany kompresor 10
14 ESC, przekaźnik 87 cewki i sterownik silnika silników (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). 7,5
15 Automatyczna skrzynia biegów DQ200 i AQ160 30
17 50 Diag 7,5
18 Rozrusznik BDM 30
20 ESC (pompa) 60
ABS (pompa) 40
21 ESC/ABS (zawory) 25
24 TH4 Wentylator elektryczny bez klimatyzacji dla krajów o umiarkowanym klimacie 30
25 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 20
PTC1 40
26 TJ1/TJ4/TJ7/T6P lub TH4/T5I Wentylator elektryczny do krajów o ciepłym klimacie 50
27 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 30
PTC2 40
28 PTC3 40

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
