Renault Safrane (1992-2000) – schematy bezpieczników i przekaźników

Rocznik 1992-2000
Zaktualizowano 26.05.2023
Renault Safrane (1992-2000) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Safrane z lat: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Renault Safrane to luksusowy samochód osobowy produkowany przez francuską markę Renault w latach 1992-2000. Model ten został wprowadzony na rynek jako następca popularnego Renault 25 i miał na celu konkurowanie z innymi flagowymi sedanami klasy średniej.

Renault Safrane wyróżniał się eleganckim i wyrafinowanym designem, który podkreślał jego luksusową naturę. Charakteryzował się smukłą sylwetką, opływowymi liniami i dobrze zharmonizowanymi proporcjami. Przestronne wnętrze oferowało wysoką jakość wykończenia, a materiały użyte do wykończenia były wysokiej jakości, co podkreślało luksusowy charakter samochodu.

W zależności od wersji, Renault Safrane oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Dostępne były zarówno silniki o większej mocy, zapewniające dynamiczną jazdę, jak i ekonomiczne jednostki napędowe. Napęd przenoszony był na przednie lub na wszystkie koła, w zależności od wybranego modelu.

Safrane był również znany z zaawansowanych rozwiązań technologicznych i innowacyjnych funkcji. W zależności od wersji, można było znaleźć takie elementy jak systemy kontroli trakcji i stabilizacji, klimatyzację, elektryczne sterowanie szyb i lusterek, skórzaną tapicerkę, systemy audio wysokiej jakości oraz wiele innych udogodnień.

Bezpieczeństwo było również priorytetem w Renault Safrane. Samochód był wyposażony w systemy ABS, poduszki powietrzne, układ kontroli trakcji oraz inne funkcje poprawiające bezpieczeństwo podczas jazdy.

Renault Safrane cieszył się uznaniem ze względu na swoje komfortowe wnętrze, wydajność silników, zaawansowane technologie i luksusowy charakter. Był to samochód, który oferował wygodną i elegancką jazdę, idealną zarówno do długich podróży, jak i do codziennych dojazdów.

Mimo że produkcja Renault Safrane została zakończona, model ten pozostaje ważną częścią historii marki Renault. Jego luksusowy charakter i zaawansowane funkcje wpłynęły na rozwój kolejnych modeli Renault, a dziedzictwo Safrane można dostrzec w innych flagowych modelach marki.

Podsumowując, Renault Safrane był luksusowym samochodem osobowym, który oferował elegancki design, przestronne wnętrze, zaawansowane technologie i wysoką jakość wykonania. Był to samochód, który reprezentował markę Renault w segmencie luksusowych sedanów i zdobył uznanie ze względu na swoje cechy komfortu, wydajności i zaawansowanej technologii.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka główna znajduje się po lewej stronie w desce rozdzielczej.

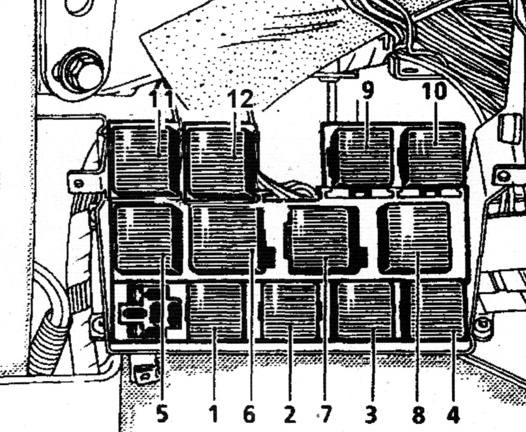

Przekaźniki

Renault Safrane (1992-2000) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik dystrybucji po podaniu zapłonu
  2. Podgrzewany przekaźnik tylnej szyby
  3. Przekaźnik przednich świateł przeciwmgielnych
  4. Przekaźnik dzień/noc
  5. Światło nie wyłączone brzęczyka
  6. Przekaźnik tylnej wycieraczki
  7. Przekaźnik wycieraczek szyby przedniej
  8. Włącz sygnał i przekaźnik alarmowy
  9. Przekaźnik blokady rodzicielskiej
  10. Przekaźnik szyby elektrycznej

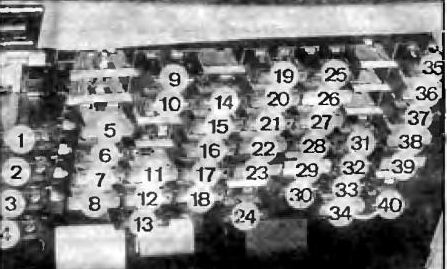

Skrzynka bezpieczników

Renault Safrane (1992-2000) - schematy bezpieczników i przekaźników

Opis

  1. 40 Prawe przednie okno elektryczne
  2. 40 Ogrzewana tylna szyba
  3. 40 Lewe przednie okno elektryczne
  4. 40 Klimatyzacja
  5. 25 Elektryczny zamek do drzwi
  6. 10 kierunkowskazów, światła awaryjne
  7. 20 Wycieraczka szyby przedniej
  8. 25 Pamięć pozycji adiustacji sprzętu
  9. 10 Oświetlenie wymiarowe, reostat oświetlenia, oświetlenie tablicy rozdzielczej i schowka, sterowanie reflektorami
  10. 10 Z lewej strony oświetlenie, zapalniczka, radio, selektor automatycznej skrzyni biegów, sterowanie nagrzewnicą
  11. 20 wentylatorów grzejnikowych
  12. 15 System klimatyzacji
  13. 10 Lusterko elektryczne, światła awaryjne, światło tylne;
  14. 10 podgrzewanych luster
  15. 15 Lewy kierunkowskaz, kontrola zasięgu reflektorów;
  16. 15 prawy kierunkowskaz
  17. 15 Prawy reflektor
  18. 15 Lewy reflektor
  19. 15 Wycieraczka tylnej szyby, odmrażacz tylnej szyby, wentylator nagrzewnicy, oświetlenie wnętrza, oświetlenie tylne, lampka ostrzegawcza selektora automatycznej skrzyni biegów
  20. Zapalniczka do papierosów 20
  21. 15 Zawieszenie sterowane elektronicznie
  22. 25 Spryskiwacz przedniej szyby
  23. 7.5 Akcesoria
  24. 10 świateł stopu, przerywacz kierunkowskazów, regulator prędkości;
  25. 30 Regulacja położenia oparcia i zagłówka pasażera z przodu
  26. 5 Wspomaganie kierownicy
  27. 20 Ochrona funkcjonowania silnika
  28. 10 ABS
  29. 5 Automatyczna skrzynia biegów, światła cofania
  30. 10 Tablica przyrządów, przekaźnik pomocniczy, przełącznik 4×4, przełącznik S
  31. 30 Regulacja pozycji prawego tylnego siedzenia
  32. 30 Regulacja lewego tylnego siedzenia
  33. 30 Regulacja położenia poduszki przedniego fotela pasażera
  34. 25 Szyberdach, podgrzewane fotele, ergo malic
  35. 10 Zegar, sygnał dźwiękowy, syntezator mowy
  36. 25 Dźwiękowe ostrzeżenie, jednostka alarmowa
  37. 15 Oświetlenie wnętrza, elektryczny zamek drzwi, lusterko wsteczne
  38. 25 świateł przeciwmgielnych
  39. 15 Sterowanie radiowe i telefoniczne
  40. 10 świateł przeciwmgielnych

Komora silnika

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie.

Opis

  1. 40 Zawieszenie kierownicy
  2. 60 ABS
  3. 70 Wstępne podgrzewanie silnika
  4. 60 Stacyjka, kierunkowskazy, telefon, zamek do drzwi, lampa sufitowa, zegar
  5. 60 Ogrzewanie, elektryczny prąd siedzeń, elektryczne szyby
  6. 60 Przełącznik urządzenia antykradzieżowego, światło boczne, światła awaryjne
  7. 60 Stacyjka, wycieraczki, podkładki, zapalniczka
  8. 40 Lewy wentylator chłodnicy
  9. 40 Prawy wentylator chłodnicy
  10. 40 Kierunkowskazy, spryskiwacze reflektorów

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
