Renault Modus (2005-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Modus z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Renault Modus to kompaktowy samochód typu MPV, który był produkowany w latach 2004-2012. Jest to model przeznaczony głównie dla miasta, oferujący miejsce dla pięciu pasażerów i elastyczną przestrzeń […]

05/26/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Modus z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

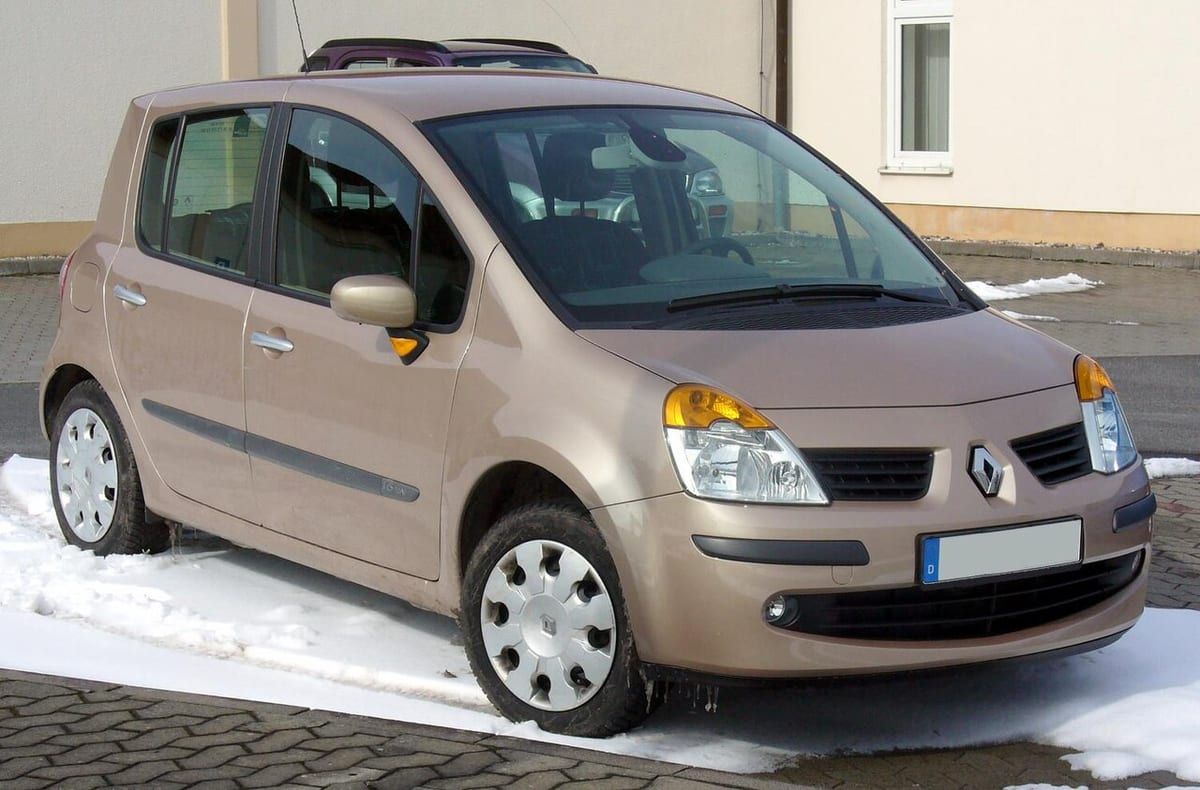

Renault Modus to kompaktowy samochód typu MPV, który był produkowany w latach 2004-2012. Jest to model przeznaczony głównie dla miasta, oferujący miejsce dla pięciu pasażerów i elastyczną przestrzeń bagażową.

Pod względem stylistycznym, Renault Modus wyróżnia się swoim oryginalnym i zabawnym designem. Ma zaokrąglone kształty, wysoko poprowadzoną linię dachu i charakterystyczną tylną część z dużymi, pionowymi światłami. Dzięki temu samochód prezentuje się przyjemnie i nadaje mu to unikalny wygląd.

Wnętrze Renault Modus jest przestronne i funkcjonalne. Choć jest to kompaktowy samochód, to oferuje wygodne miejsce dla pięciu osób. Kabina jest starannie zaprojektowana, z ergonomicznie rozmieszczonymi elementami i wysokiej jakości materiałami wykończeniowymi. Modus posiada również liczne schowki i pojemniki na drobne przedmioty, co jest przydatne podczas codziennego użytkowania.

Praktyczność jest jednym z głównych atutów Renault Modus. Samochód jest wyposażony w system „Triptic”, który umożliwia składanie i przesuwanie tylnej kanapy w celu uzyskania większej przestrzeni bagażowej lub większej przestrzeni dla pasażerów. Jest to bardzo przydatna funkcja, która pozwala dostosować samochód do indywidualnych potrzeb.

Renault Modus oferuje różne opcje silnikowe, w tym zarówno benzynowe, jak i dieselowe jednostki napędowe. Silniki te charakteryzują się oszczędnym spalaniem i wystarczającą mocą do codziennej jazdy. Wersje benzynowe są zwykle bardziej popularne w przypadku Modusa, ponieważ są bardziej ekonomiczne w zakresie utrzymania.

W zakresie technologii i wyposażenia, Renault Modus może być wyposażony w różne funkcje, w zależności od wersji. Opcjonalnie samochód może być wyposażony w klimatyzację, system audio, system nawigacji satelitarnej, tempomat, czujniki parkowania i wiele innych. Systemy bezpieczeństwa, takie jak ABS, ESP, poduszki powietrzne i system kontroli trakcji, są również standardowymi elementami wyposażenia, dbającymi o bezpieczeństwo kierowcy i pasażerów.

Ważnym aspektem Renault Modus jest również komfort jazdy. Samochód oferuje dobrze wyważone zawieszenie, które zapewnia stabilność na drodze. Dodatkowo, Modus ma także dobre tłumienie hałasu, co przekłada się na cichszą i bardziej relaksującą podróż.

Podsumowując, Renault Modus to kompaktowy samochód typu MPV, który łączy w sobie praktyczność, funkcjonalność i atrakcyjny design. Jest to idealne rozwiązanie dla osób szukających miejskiego samochodu, który oferuje elastyczną przestrzeń bagażową i komfortową jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Trafic II (2001-2014) - schematy bezpieczników i przekaźników

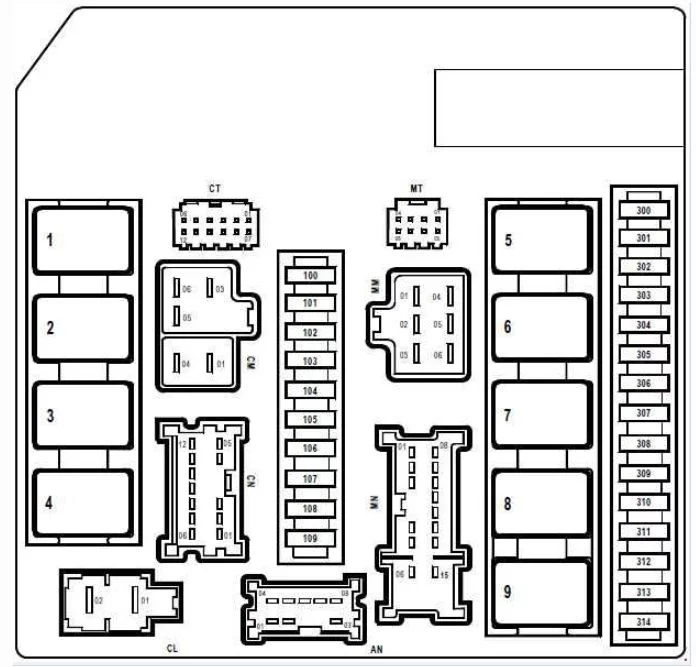

Skrzynka bezpieczników w komorze silnika

Jednostka ta znajduje się w komorze silnika, za lewym reflektorem.

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
100 25 Komputer ABS lub elektroniczny program stabilizacji
101 Nie w użyciu
102 10 Prawe światła drogowe
103 10 Światła drogowe z lewej strony
104 10 Prawe światło pozycyjne – tylne prawe światło – sterowanie podgrzewanym siedzeniem z prawej strony – przycisk włączania/wyłączania elektronicznego programu stabilności – sterowanie tylną prawą elektryczną szybą – panel sterowania klimatyzacją – jednostka sterująca klimatyzacją – przełącznik centralnego zamka drzwi – Zmieniarka CD – włączanie/wyłączanie ogranicznika prędkości – w wersji z kierownicą po prawej stronie: – sterowanie podwójną tylną szybą kierowcy – sterowanie blokadą zabezpieczającą przed dziećmi – sterowanie podwójną elektryczną szybą przednią kierowcy – sterowanie elektrycznym lusterkiem bocznym – sterowanie elektryczną szybą pasażera
105 10 Lewe światło pozycyjne – tylne lewe światło – lewe sterowanie podgrzewanym fotelem – prawe oświetlenie tablicy rejestracyjnej – lewe oświetlenie tablicy rejestracyjnej – zapalniczka w pierwszym rzędzie – regulacja wysokości reflektorów – sterowanie elektryczną tylną lewą szybą – radio – wyświetlacz dźwigni zmiany biegów – słaba kontrola trakcji – w wersji z kierownicą po lewej stronie: – sterowanie podwójną elektryczną szybą tylną po stronie kierowcy – sterowanie blokadą zabezpieczającą przed dziećmi – sterowanie podwójną elektryczną szybą przednią po stronie kierowcy – sterowanie elektrycznym lusterkiem bocznym – sterowanie elektryczną szybą pasażera
106 15 Sterowanie schematem zmiany biegów – UPC – przekaźnik ogrzewania postojowego – wspomaganie kierownicy / wyświetlacz dźwigni zmiany biegów gniazdo diagnostyczne – zestaw głośnomówiący – radiotelefon centrala – sterowanie monitorem szkoły jazdy – jednostka centralna, Czujnik ciśnienia w oponach / jednostka centralna żarówki wyładowcze
107 20 Silnik wycieraczek szyby przedniej
108 15 Silnik regulacji prawego reflektora / prawego reflektora
109 15 Silnik regulacji lewego reflektora / lewego reflektora
300 10 Sprzęgło sprężarki klimatyzacji
301 Nie w użyciu
302 25 Elektromagnes rozrusznika
303 20 + Zabezpieczone zasilanie akumulatora komputera automatycznego sprzęgła
304 Nie w użyciu
305 15 Podgrzewana tylna szyba
306 15 Przekaźnik zasilania spryskiwacza reflektorów (przekaźnik A i B na pokładzie 777)
307 5 + Komputer automatycznej skrzyni biegów po podaniu zapłonu
308 Nie w użyciu
309 10 Światła cofania
310 20 Zasilanie cewek zapłonowych
311 20 + Zabezpieczone zasilanie akumulatora komputera wtrysku
312 10 + Poduszka powietrzna i napinacz po zasilaniu z zapłonu
313 10 + Komputer wtrysku po podaniu zapłonu
314 20 Światła przeciwmgielne przednie lewe i prawe
Przekaźniki
1 Podgrzewana tylna szyba
2 Blokada wtrysku
3 Światła mijania
4 Reflektory przednie
5 Rozrusznik
6 Nie w użyciu
7 Wentylator chłodzący silnik o dużej prędkości
8 Niska prędkość wentylatora chłodzącego silnik
9 + Zasilanie po zapłonie

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis

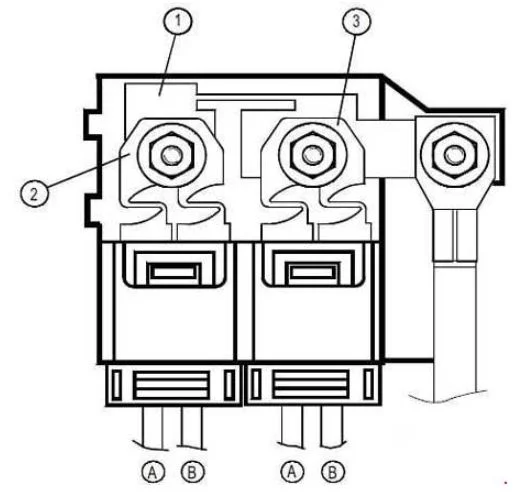

Bezpiecznik główny (oznaczenie 1)
350 Wejścia bezpiecznikowe F2 do F8 zasilają tablicę bezpieczników zasilacza – rozrusznik – alternator – zasilanie bezpieczników oznaczonych 2 i 3 na chronionym zespole akumulatorowym
Bezpiecznik oznaczony 2 (złącze NIEBIESKIE)
A 70 Wejścia bezpiecznikowe F17 i F18 zasilają zespół bezpieczników i przekaźników przedziału pasażerskiego – UPC
B 60 Elektryczny układ wspomagania kierownicy
Bezpiecznik oznaczony 3 (złącze ZIELONE)
A 70 Wejścia bezpieczników F1, F3, F5 zasilanie i przekaźniki akcesoriów na bezpieczniku i zespole przekaźników w kabinie pasażerskiej
B 60 UPC

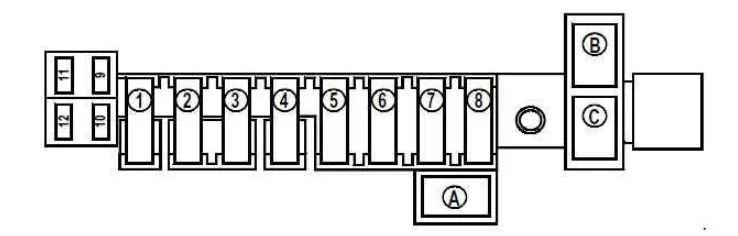

Tablica bezpieczników zasilania

To urządzenie znajduje się z przodu zasobnika akumulatora.

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 30 Przekaźnik zasilania jednostki centralnej wtrysku w silniku K9K lub 764 (przekaźnik R5 na opcjonalnej jednostce przekaźnikowej)
F2 30 Przekaźnik pompy elektrycznej sekwencyjnej skrzyni biegów w silniku D4F z sekwencyjną skrzynią biegów
Zespół podgrzewania wstępnego w silnikach K9K
F3 30 Zespół wentylatora klimatyzacji i chłodnicy do silników K9K i D4F z sekwencyjną skrzynią biegów
F4 30 Zespół wentylatora klimatyzacji i chłodnicy w silnikach K4M/K4J/D4F z manualną skrzynią biegów, Przekaźnik pompy elektrycznej sekwencyjnej skrzyni biegów w silnikach K9K z sekwencyjną skrzynią biegów
F5 50 Zasilanie wejścia bezpiecznika F12 – bezpieczniki F1, F2, F3, F4 zasilanie wejścia bezpiecznika i skrzynki przekaźników w kabinie pasażerskiej 2
F6 80 Dodatkowe ogrzewanie przedziału pasażerskiego
F7 60 Dodatkowe ogrzewanie przedziału pasażerskiego
F8 50 Komputer ABS
F9 Nie w użyciu
F10 Nie w użyciu
F11 Nie w użyciu
F12 10 Przekaźnik zasilania reflektorów lewych >w wersji z żarówką wyładowczą
Przekaźniki
A 20 Pompka spryskiwaczy reflektorów
B 20 Przekaźnik pompy spryskiwaczy reflektorów
C 20 Reflektory lewe w wersji z żarówkami wyładowczymi

Opcjonalny panel przekaźników

To urządzenie jest przymocowane z przodu zasobnika akumulatora.

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
R1 Nie w użyciu
R2 Nie w użyciu
R3 Nie w użyciu
R4 50 Zespół pompy elektrycznej z sekwencyjną skrzynią biegów
R5 50 Centralka wtrysku w silniku K9K 764

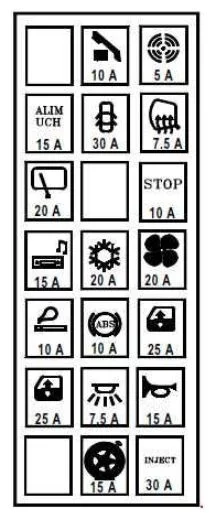

Skrzynka bezpieczników nr 1 w przedziale pasażerskim

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się po lewej stronie kierownicy za osłoną.

Pojazdy z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się w schowku za pokrywą.



Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 30 UCH
F2 15 Tablica przyrządów – jednostka sterująca klimatyzacją – skrzynka bezpieczników i przekaźników
F3 Nie w użyciu
F4 15 Główny klakson elektromagnetyczny – gniazdo diagnostyczne – monitor kontrolny szkoły jazdy
F5 7,5 UCH
F6 25 Silnik elektryczny szyby kierowcy – sterowanie blokadą zabezpieczającą przed dziećmi
F7 25 Podwójne elektryczne sterowanie przednią szybą kierowcy
F8 10 Komputer ABS – elektroniczny program stabilizacji – czujnik zestawu wskaźników
F9 10 Zapalniczka w pierwszym rzędzie
F10 20 Zespół wentylatora kabiny pasażerskiej 1
F11 20 Zespół wentylatora kabiny pasażerskiej 1
F12 15 Sterownik klimatyzacji – Panel sterowania klimatyzacją – Radioodtwarzacz – Sterowanie w kierownicy – ​​Centralka radiotelefonu – Pompa spryskiwacza dwukierunkowa przednia i tylna – Tablica bezpieczników zasilania – Bezpiecznik przedziału pasażerskiego i skrzynka przekaźników 2 – Podgrzewany fotel kierowcy – Podgrzewany fotel pasażera – samozasilająca się syrena alarmowa
F13 10 Bezpiecznik przedziału pasażerskiego i skrzynka przekaźników 2 – wyłącznik hamulca
F14 Nie w użyciu
F15 20 Silnik wycieraczki tylnej szyby
F 16 7,5 Elektrycznie sterowane lusterko kierowcy – elektrycznie sterowane lusterko pasażera
F17 30 UCH
F18 15 UCH – immobilizer silnika
F19 5 Czujnik deszczu i światła – czujnik wentylatora w kabinie pasażerskiej
F20 10 Wyłącznik konsumencki – tablica przyrządów – radio – jednostka centralna radiotelefon – elektryczny włącznik lusterek zewnętrznych – syrena alarmowa z własnym zasilaniem – system monitorowania ciśnienia jednostka centralna pneumatyczna
Dioda
F21 Kontrola blokady bezpieczeństwa dzieci
Przekaźnik
A 50 + Kanał akcesoriów
Zobacz także:  Renault 25 (1983-1992) - schematy bezpieczników i przekaźników

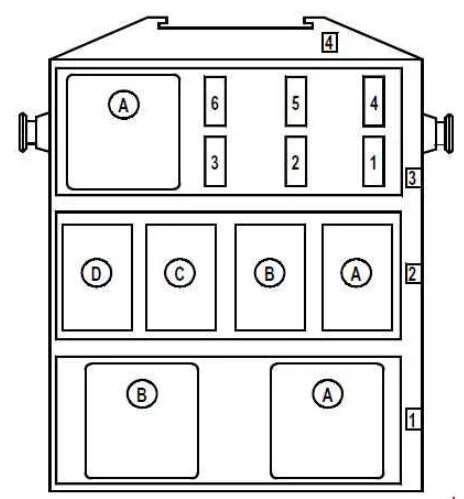

Skrzynka bezpieczników nr 2 w przedziale pasażerskim

To urządzenie jest przymocowane do poprzeczki tablicy rozdzielczej, pod poduszką powietrzną pasażera.

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Płyta bezpieczników i przekaźników (rząd 3)
F1 20 Zasilanie przekaźnika blokady zamka drzwi kierowcy i pasażera (przekaźnik A na tabliczce 1531, rząd 2) w wersji z kierownicą po prawej stronie
F2 20 Podgrzewany fotel kierowcy – podgrzewany fotel pasażera
F3 15 Jednostka centralna szyberdachu
F4 25 Przekaźnik zasilania podwójnego tylnego elektrycznego sterowania szybą kierowcy (przekaźnik A na płytce 1531 rząd 1)
F5 Nie w użyciu
F6 Nie w użyciu
A Nieużywany (przekaźnik)
Płytka przekaźnikowa (rząd 2)
A 20 Centralny zamek drzwi kierowcy i pasażera (w wersji z kierownicą po prawej stronie)
B 20 Światła stopu
C Nie w użyciu
D Nie w użyciu
Płyta przekaźnika (rząd 1)
A 50 Elektrycznie sterowane podwójne tylne okno kierowcy
B 50 Sterowanie elektryczną tylną szybą po lewej i prawej stronie kierowcy

Panel przekaźników

Panel ten znajduje się pod deską rozdzielczą po lewej stronie zespołu wentylatora kabiny pasażerskiej.

Renault Modus (2005-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1067 35 Nagrzewnica pomocnicza 1
1068 50 Nagrzewnica pomocnicza 2
1069 50 Nagrzewnica dodatkowa 3 (wersja 1500 W)
