Peugeot Partner II (2008-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner II z lat: 2008, 2009, 2010, 2011, 2012, 2013. Peugeot Partner II to model samochodu dostawczego produkowany przez francuską markę Peugeot od 2008 roku. Oto kilka informacji na temat Peugeot Partner II: Design i rozmiar: Peugeot Partner II charakteryzuje się nowoczesnym […]

07/11/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner II z lat: 2008, 2009, 2010, 2011, 2012, 2013.

Peugeot Partner II to model samochodu dostawczego produkowany przez francuską markę Peugeot od 2008 roku. Oto kilka informacji na temat Peugeot Partner II:

  1. Design i rozmiar: Peugeot Partner II charakteryzuje się nowoczesnym i dynamicznym designem, zgodnym z obecnym językiem stylistycznym marki Peugeot. Ma bardziej aerodynamiczne linie i agresywniejszy wygląd w porównaniu do poprzedniej generacji.
  2. Wielozadaniowość i przestrzeń: Partner II jest dostępny w różnych wariantach nadwozia, w tym jako furgon, kombi oraz wersja z podwyższonym dachem. Oferuje przestronne wnętrze i elastyczny układ siedzeń, umożliwiając przewóz towarów lub pasażerów w zależności od potrzeb.
  3. Wydajność paliwowa i napędy: Partner II jest dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi, diesla i wersją elektryczną o nazwie Peugeot Partner Electric. Warianty napędowe cechują się oszczędnością paliwa i niskimi emisjami CO2.
  4. Technologia i wyposażenie: Partner II oferuje szereg zaawansowanych technologii i funkcji, takich jak systemy bezpieczeństwa, asystent parkowania, systemy multimedialne, klimatyzacja i wiele innych, które poprawiają komfort i funkcjonalność samochodu.
  5. Praktyczne rozwiązania: Partner II wprowadza praktyczne rozwiązania, takie jak dwie boczne drzwi przesuwne, ułatwiające dostęp do przestrzeni ładunkowej, a także liczne schowki i półki, które ułatwiają organizację narzędzi i przedmiotów wewnątrz samochodu.
Zobacz także:  Peugeot 607 (2009) - schematy bezpieczników i przekaźników

Peugeot Partner II jest popularnym wyborem w segmencie samochodów dostawczych dzięki swojej wielozadaniowości, wydajności i praktycznym rozwiązaniom. Jest ceniony zarówno przez przedsiębiorców, którzy potrzebują samochodu do codziennych zadań dostawczych, jak i przez osoby szukające samochodu rodzinnego o dużej pojemności bagażnika i wszechstronności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot Boxer I (1994-2003) - schematy bezpieczników i przekaźników



Lokalizacja skrzynki bezpieczników

Skrzynki bezpiecznikowe umieszczone są:
– w dolnej części konsoli po lewej lub po prawej stronie za pokrywą;
– pod maską (przy akumulatorze).

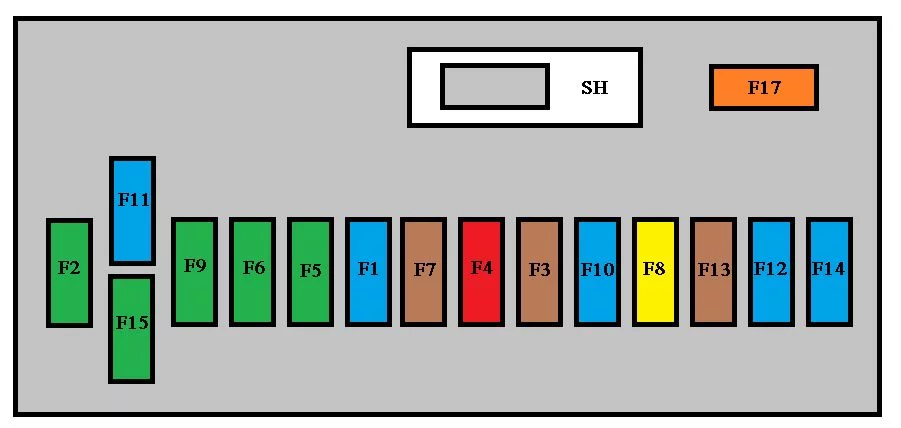

Skrzynka bezpieczników deski rozdzielczej

Peugeot Partner II (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 Zapasowy
3 5 Poduszki powietrzne
4 10 Klimatyzacja;

Gniazdo diagnostyczne;

Sterowanie lusterkami;

Wiązka reflektorów.

5 30 Okna elektryczne
6 30 Zamki
7 5 Tylna lampka sufitowa;

Przednia lampka do czytania mapy;

Konsola dachowa.

8 20 Sprzęt audio;

Zmieniarka CD;

Wyświetlacz;

Wykrywanie niedopompowania opon;

Alarm i syrena.

9 30 Gniazdo 12V przednie i tylne
10 15 Kolumna centralna
11 15 Wyłącznik zapłonu niskiego prądu
12 15 Czujnik deszczu i nasłonecznienia;

Poduszka powietrzna.

13 5 Panel przyrządów
14 15 Czujniki parkowania;

Cyfrowe sterowanie klimatyzacją;

Zestaw głośnomówiący.

15 30 Zamki
16 Zapasowy
17 40 Podgrzewany tylna szyba i lusterka

Peugeot Partner II (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Zapasowy
2 20 Podgrzewane siedzenia
3 Zapasowy
4 15 Przekaźnik składanych lusterek
5 15 Przekaźnik gniazda urządzeń chłodniczych

Bezpieczniki do holowania/haku holowniczego/konstruktorów nadwozi/kabiny na platformie

Jeśli jest zamontowana w Twoim pojeździe, dodatkowa skrzynka bezpieczników służy do holowania, haka holowniczego i połączeń do modyfikacji nadwozi i kabiny na platformie. Znajduje się po prawej stronie za przegrodą utrzymującą ładunek.

Peugeot Partner II (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapasowy
2 15 Zapłon, przekaźnik pracy generatora
3 15 Zasilanie przyczepy 12 V
4 15 Stałe zaopatrzenie w modyfikatory
5 40 Światła awaryjne

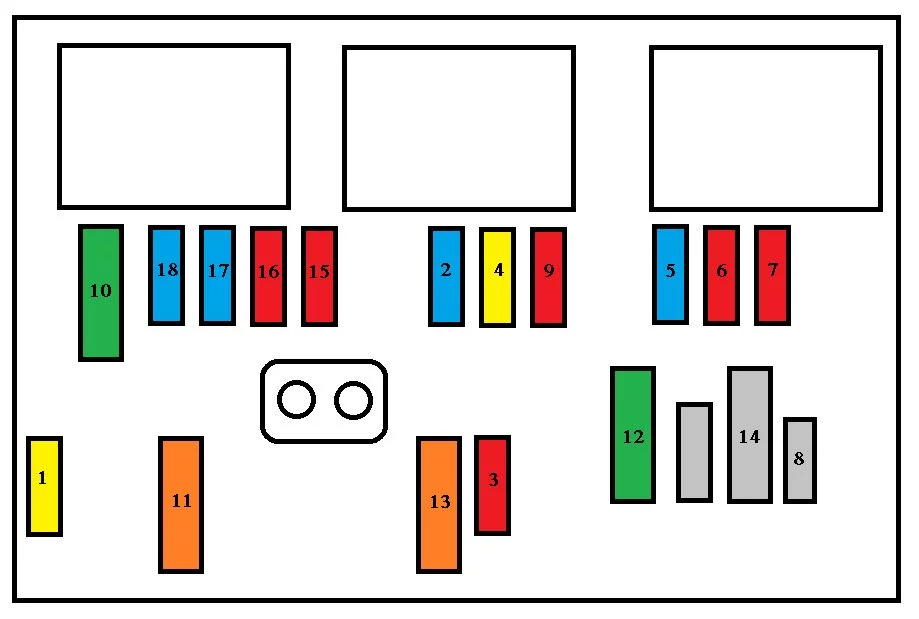

Komora silnika

Peugeot Partner II (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Zarządzanie silnikiem
2 15 Klakson
3 10 Pompa spryskiwacza szyby przedniej i tylnej
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta skrętu kierownicy;

ESP.

7 10 Przełącznik hamulca;

Przełącznik sprzęgła.

8 25 Rozrusznik
9 10 Silnik reflektora;

Jednostka zarządzania parkowaniem.

10 30 Elementy silnika
11 40 Zapasowy
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Pompa
15 10 Prawy reflektor świateł drogowych
16 10 Lewy reflektor świateł drogowych
17 15 Reflektor świateł mijania z prawej strony
18 15 Lewy reflektor świateł mijania
