Peugeot Partner I (2003-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner I z lat: 2003, 2004, 2005, 2006, 2007. Peugeot Partner I to model samochodu dostawczego produkowany przez francuską markę Peugeot w latach 1996-2008. Oto kilka informacji na temat Peugeot Partner I: Warianty nadwozia: Peugeot Partner I był dostępny w różnych wariantach […]

07/11/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner I z lat: 2003, 2004, 2005, 2006, 2007.

Peugeot Partner I to model samochodu dostawczego produkowany przez francuską markę Peugeot w latach 1996-2008. Oto kilka informacji na temat Peugeot Partner I:

  1. Warianty nadwozia: Peugeot Partner I był dostępny w różnych wariantach nadwozia, w tym jako furgon i kombi. Wersja furgonowa była popularna wśród przedsiębiorców i kierowców potrzebujących praktycznego i wszechstronnego samochodu dostawczego.
  2. Przestronność i ładowność: Partner I oferował przestronne wnętrze i elastyczny układ siedzeń, który umożliwiał przewożenie zarówno towarów, jak i pasażerów. Miał duży bagażnik i możliwość przekształcenia przestrzeni ładunkowej w dogodny sposób.
  3. Efektywność paliwowa: W zależności od wybranej wersji silnikowej, Partner I był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i wysokoprężnymi. Oferował stosunkowo niskie zużycie paliwa i był ekonomicznym wyborem w swojej klasie.
  4. Wielozadaniowość: Partner I był zaprojektowany jako wszechstronny samochód dostawczy, który nadawał się zarówno do codziennych zadań dostawczych, jak i do użytku osobistego. Możliwość przewozu większych przedmiotów, dostęp do przestrzeni ładunkowej z obu stron i praktyczne rozwiązania sprawiały, że Partner I był popularny w wielu branżach.
  5. Wytrzymałość i niezawodność: Partner I cieszył się reputacją solidnego i wytrzymałego samochodu. Odpowiednio konserwowany i utrzymywany mógł być niezawodnym towarzyszem w codziennych zadaniach dostawczych.
Zobacz także:  Peugeot Partner III (2018-2023) - schematy bezpieczników i przekaźników

Warto jednak zauważyć, że Peugeot Partner I był zastępowany przez kolejne generacje tego modelu, które wprowadzały ulepszenia i nowoczesne rozwiązania technologiczne.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot Rifter (2018-2022) - schematy bezpieczników i przekaźników

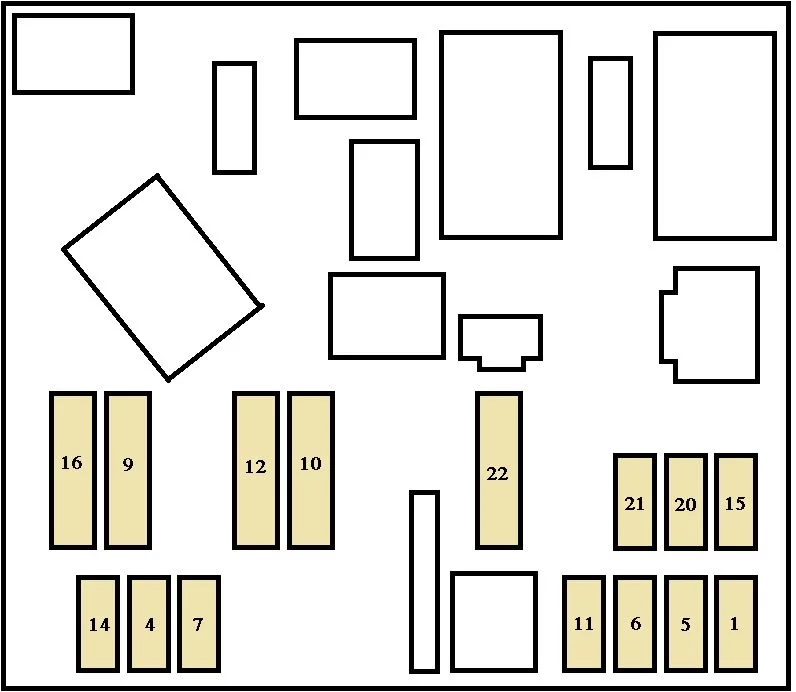

Skrzynka bezpieczników konsoli

Peugeot Partner I (2003-2007) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Tylna wycieraczka (drzwi na zawiasach);

Tylne gniazda 12 V.

4 20 Wyświetlacz wielofunkcyjny;

Tablica przyrządów;

Sprzęt audio;

Elementy sterujące na kierownicy.

5 15 Syrena alarmowa
6 10 Gniazdo diagnostyczne
7 15 Alarm
9 30 Podgrzewane fotele;

Wentylator dachowy Zenith.

10 40 Odmgławianie tylnego ekranu i lusterek
11 15 Wycieraczka tylnej szyby (tylna klapa)
12 30 Elektryczne szyby przednie;

Szyberdach.

14 10 Skrzynka bezpieczników silnika;

Elementy sterujące na kierownicy;

Czujnik deszczu.

15 15 Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Sprzęt audio.

16 30 Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika
20 10 Prawe światło hamowania
21 15 Lewe światło hamowania
22 20 Przednia lampka sufitowa;

Lampka do czytania mapy;

Zapalniczka;

Przednie gniazdo 12 V;

Elektryczne lusterko.



Skrzynka bezpieczników w komorze silnika

Peugeot Partner I (2003-2007) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Podgrzewacz (Diesel);

Przełączniki hamulca i sprzęgła;

Światło cofania.

2 15 Pompa paliwowa
3 10 Jednostka sterująca ABS lub jednostka sterująca ESP.
4 10 Jednostka sterująca silnika
5 Nieużywany
6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika.

9 15 Światło mijania z lewej strony
10 15 Światło mijania z prawej strony
11 10 Lewe światło drogowe
12 10 Prawe światło drogowe
13 15 Klaksony
14 10 Pompy spryskiwaczy przedniej i tylnej szyby
15 30 Czujnik tlenu;

Czujnik przepływu powietrza.

16 30 Przekaźnik pompy powietrza
17 30 Wycieraczka przedniej szyby
18 40 Wentylator klimatyzacji
