W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Expert II z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Peugeot Expert II to druga generacja dostawczego furgonu, produkowanego przez markę Peugeot. Model ten był wprowadzony na rynek w 2007 roku i kontynuował tradycję oferowania przestronnej przestrzeni ładunkowej oraz wszechstronności dla celów handlowych.
Pod względem designu, Peugeot Expert II prezentuje się nowocześnie i dynamicznie. Posiada charakterystyczne cechy typowe dla segmentu dostawczych furgonów, takie jak płynne linie, aerodynamiczne kształty i praktyczne rozwiązania ułatwiające załadunek i rozładunek towarów. Expert II dostępny jest w różnych wersjach rozmiarowych, co pozwala na dopasowanie pojazdu do różnych potrzeb przewozowych.
Wnętrze Peugeota Expert II zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina kierowcy oferuje wygodne miejsce pracy, z ergonomicznym układem elementów i intuicyjnym dostępem do panelu sterowania. Przestrzeń ładunkowa jest dobrze zorganizowana i zapewnia dużą pojemność, umożliwiając przewóz większych towarów lub większej ilości ładunku. Expert II oferuje różne opcje konfiguracji wnętrza, takie jak systemy mocowania ładunku, dodatkowe półki czy systemy wsparcia dla kierowcy.
Pod względem mechaniki, Peugeot Expert II oferuje różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne, które zapewniają odpowiednią moc i moment obrotowy do przewozu ładunków. Napęd przenoszony jest na przednie koła, co zapewnia lepszą zwrotność w mieście i łatwość manewrowania.
Peugeot Expert II oferuje również różne opcje wyposażenia dodatkowego, w zależności od wersji i preferencji użytkownika. Może obejmować takie funkcje jak systemy bezpieczeństwa, klimatyzację, systemy multimedialne, nawigację satelitarną czy asystenta parkowania.
Podsumowując, Peugeot Expert II to nowoczesny i wszechstronny dostawczy furgon, który oferuje dużą przestrzeń ładunkową i elastyczność dla celów handlowych. Jego nowoczesny design, praktyczne rozwiązania i różnorodne opcje konfiguracji czynią go atrakcyjnym wyborem dla przedsiębiorców potrzebujących niezawodnego i pojemnego pojazdu dostawczego.
Umieszczono trzy skrzynki bezpieczników:
W desce rozdzielczej po prawej stronie (za schowkiem).
Przechyl schowek, a następnie pociągnij go mocno, aby uzyskać dostęp do bezpieczników.
W przedziale pasażerskim (przedział akumulatora).
Odpiąć pokrywę komory akumulatora, wyjąć czerwony zacisk baterii (+).
Pod maską.
Po otwarciu maski przesuń wspornik płynu do spryskiwaczy, aby ułatwić dostęp; odpiąć i przechylić skrzynkę, aby uzyskać dostęp do bezpieczników.

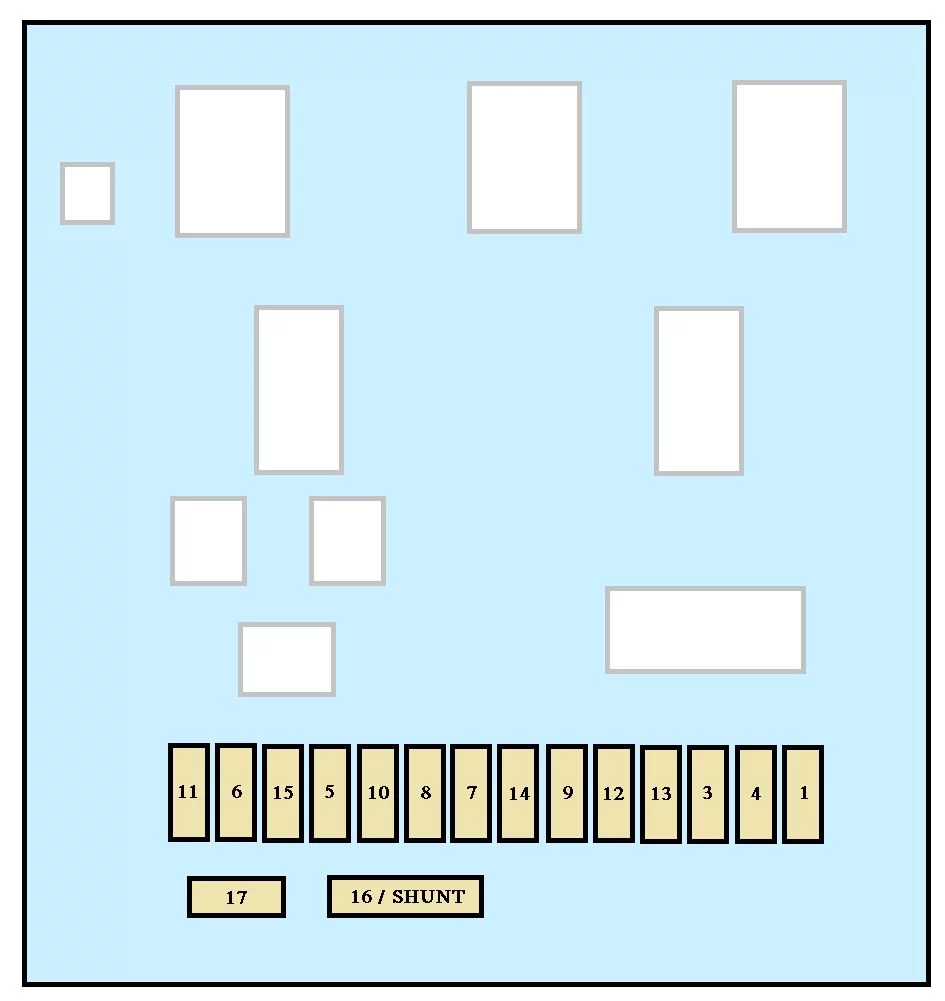

Skrzynka bezpieczników deski rozdzielczej
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Tylna wycieraczka |
| 2 | – | Zapasowy |
| 3 | 5 | Jednostka sterująca poduszki powietrznej |
| 4 | 10 | Czujnik kąta kierownicy;
Gniazdo diagnostyczne; Czujnik ESP; Wentylacja ręczna; Przełącznik sprzęgła; Wysokość wiązki reflektorów; Pompa filtra cząstek stałych. |
| 5 | 30 | Elektryczne lusterka;
Elektryczny silnik szyby pasażera. |
| 6 | 30 | Zasilanie przednich szyb elektrycznych |
| 7 | 5 | Lampy dzięki uprzejmości i lampa w schowku na rękawiczki |
| 8 | 20 | Ekran wielofunkcyjny;
Syrena antykradzieżowa; Sprzęt audio; Zmieniarka płyt kompaktowych; Audio/telefon; Skrzynka bezpieczników przyczepy (akcesoria); Jednostka nadwozi/przetwornica pojazdów (kabina na platformie). |
| 9 | 10 | Gniazdo akcesoriów przestrzeni ładunkowej |
| 10 | 30 | Tylny korektor wysokości jazdy;
Przełączanie kierownicy; Panel przyrządów. |
| 11 | 15 | Gniazdo diagnostyczne;
Wyłącznik zapłonu. |
| 12 | 15 | Zestaw głośnomówiący;
Jednostka sterująca poduszek powietrznych; Jednostka sterująca czujników parkowania. |
| 13 | 5 | Skrzynka bezpieczników silnika;
Skrzynka bezpieczników przyczepy. |
| 14 | 15 | Czujnik deszczu;
Cyfrowa klimatyzacja; Tablica przyrządów. |
| 15 | 30 | Blokowanie/odblokowywanie/deadlocking |
| 16 | – | Zapasowy |
| 17 | 40 | Podgrzewany tylny ekran;
Podgrzewane lusterka. |
| 17 | 10 | Podgrzewane lusterka |
Bezpieczniki w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Podgrzewane siedzenia |
| 2 | 20 /- | Stan akumulatora jednostki ładowania/Wolny |
| 3 | 40/50 | Skrzynka bezpieczników przyczepy (akcesoria);
Producent nadwozi/modyfikator pojazdu (kabina na platformie). |
| 4 | – | Zapasowy |
| 36 | 15 | Zamki do drzwi na zawiasach |
| 37 | 10 | Zamki do drzwi na zawiasach |
| 38 | 20 | Tylna wycieraczka drzwi na zawiasach |
| 39 | – | Zapasowy |
| 40 | 5 | Składane lusterka boczne |
Bezpieczniki do holowania/haku holowniczego/konstruktorów nadwozi/kabiny na platformie
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Zapasowy |
| 2 | 15 | Przekaźnik zapłonu i opcjonalny generator |
| 3 | 15 | Zasilanie przyczepy 12 V |
| 4 | 15 | Stałe zasilanie konwerterów pojazdów |
| 5 | 10 | Światła awaryjne |

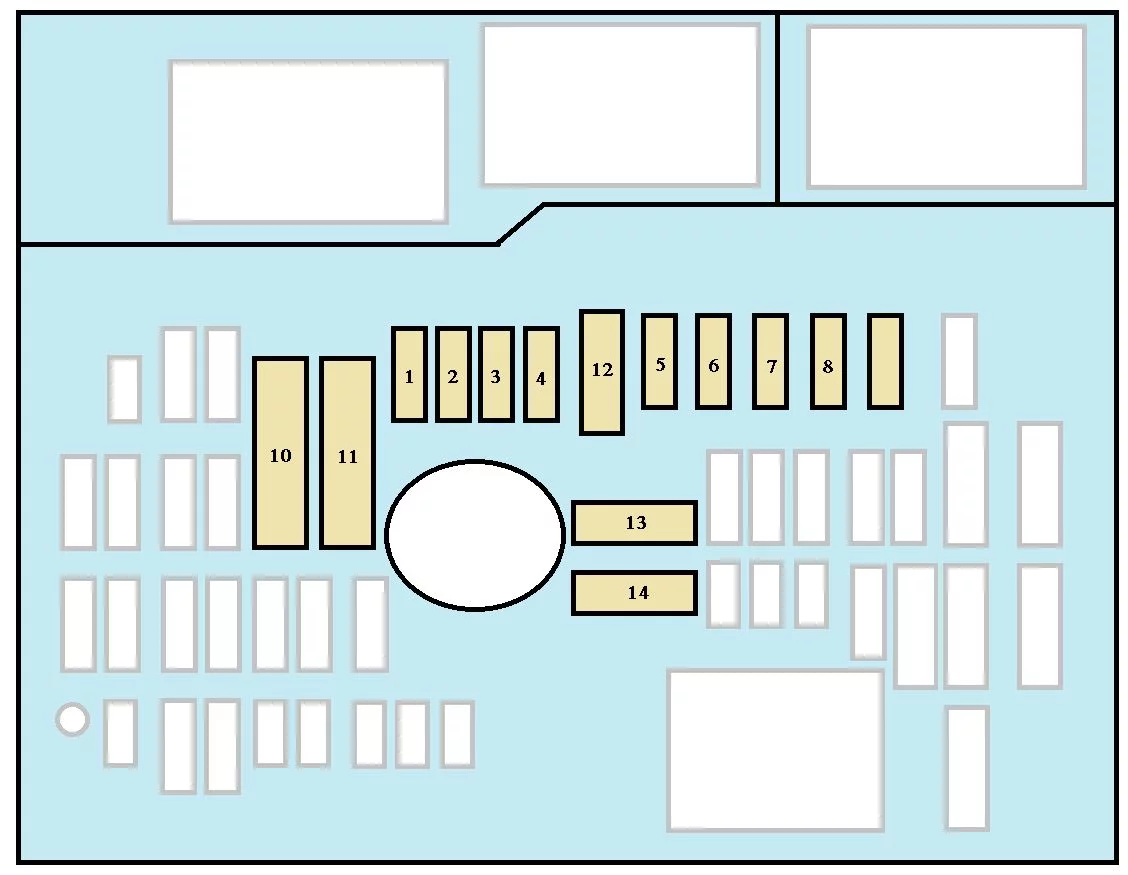

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Jednostka sterująca silnika;
Układy zasilania paliwem i powietrzem; Zespół wentylatora. |
| 2 | 15 | Klakson |
| 3 | 10 | Pompa spryskiwacza szyby przedniej i tylnej |
| 4 | 20 | Pompa spryskiwacza reflektorów |
| 5 | 15 | Układ zasilania paliwem |
| 6 | 10 | Wspomaganie kierownicy;
Dodatkowy przełącznik pedału hamulca. |
| 7 | 10 | Układ hamulcowy (ABS/DSC) |
| 8 | 20 | Sterowanie silnikiem rozrusznika |
| 9 | 10 | Główny przełącznik pedału hamulca |
| 10 | 30 | Systemy zasilania paliwem i powietrzem;
Systemy kontroli emisji. |
| 11 | 40 | Wentylacja z przodu |
| 12 | 30 | Wycieraczki |
| 13 | 40 | Wbudowany interfejs systemowy |
| 14 | 30 | Zapasowy |
