W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Expert III i Traveller z lat: 2016, 2017, 2018, 2019, 2020.

Peugeot Expert III i Peugeot Traveller to dwa modele samochodów, które są częścią tej samej rodziny modelowej. Oba są produkowane przez markę Peugeot i zostały wprowadzone na rynek w 2016 roku. Mimo że mają podobne podstawy konstrukcyjne, mają nieco różne zastosowania i charakterystyki.

Peugeot Expert III to samochód dostawczy furgon, zaprojektowany z myślą o potrzebach przewozu towarów i narzędzi dla przedsiębiorców. Expert III wyróżnia się przestronnym wnętrzem ładunkowym, które oferuje dużą pojemność i praktyczne rozwiązania dla efektywnego załadunku i rozładunku. Może być dostosowany do różnych potrzeb biznesowych, dzięki różnym rozmiarom i konfiguracjom. Expert III oferuje również zaawansowane funkcje, takie jak systemy wsparcia kierowcy, systemy bezpieczeństwa i systemy multimedialne.

Peugeot Traveller natomiast to samochód wielofunkcyjny, zaprojektowany z myślą o przewozie pasażerów. Jest to przestronny van, który może pomieścić od 5 do 9 pasażerów, w zależności od wersji. Traveller oferuje wygodne wnętrze z elastyczną konfiguracją siedzeń, co umożliwia dostosowanie go do różnych potrzeb przewozowych. Może być wyposażony w liczne udogodnienia, takie jak klimatyzacja, systemy multimedialne, skórzana tapicerka i systemy bezpieczeństwa.

Oba modele, Expert III i Traveller, wykorzystują podobne rozwiązania techniczne, takie jak silniki wysokoprężne i benzynowe, oferujące moc i efektywność paliwową. Oba modele również wyróżniają się atrakcyjnym designem, nowoczesnymi funkcjami i zaawansowanymi systemami bezpieczeństwa.

Zobacz także:  Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot Expert III i Peugeot Traveller to dwa modele samochodów, które zapewniają praktyczne rozwiązania dla różnych potrzeb transportowych. Expert III jest skoncentrowany na przewozie towarów, podczas gdy Traveller jest skierowany na przewóz pasażerów. Oba modele oferują komfort, funkcjonalność i nowoczesne rozwiązania techniczne, które czynią je atrakcyjnymi opcjami dla przedsiębiorców i rodzin potrzebujących elastycznego i niezawodnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

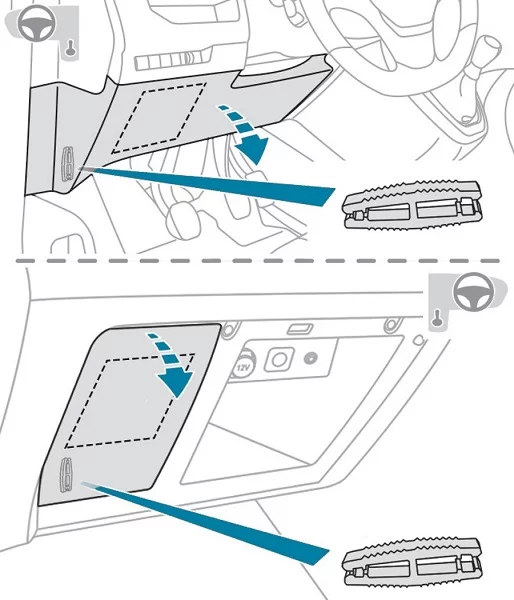

Skrzynki bezpieczników w desce rozdzielczej

Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników



Wersja 1 (Eco)

Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
F1 10 Elektryczne wspomaganie kierownicy;

Przełącznik sprzęgła.

F4 15 Klakson.
F5 20 Pompa spryskiwacza przód/tył.
F6 20 Pompa spryskiwacza przód/tył.
F7 10 Tylne gniazdo akcesoriów 12 V.
F8 20 Tylne wycieraczki pojedyncze lub podwójne.
F10/F11 30 Zamki przód i tył, zewnętrzne, wewnętrzne.
F13 10 Sterowanie klimatyzacją przednią;

Sterowanie radiem;

Dźwignia zmiany biegów;

Wyświetlacz przezierny.

F14 5 Wezwania alarmowe i pomocy.
F17 5 Tablica przyrządów.
F19 3 Elementy sterujące przy kierownicy.
F21 3 System „Keyless Entry and Start” lub wyłącznik zapłonu.
F22 3 Czujnik deszczu i nasłonecznienia;

Wielofunkcyjna kamera detekcyjna.

F23 5 Odpięty lub niezapięty pas bezpieczeństwa  – ekran wyświetlacza.
F24 5 Ekran dotykowy;

Kamera cofania;

Czujniki parkowania.

F25 5 Poduszki powietrzne.
F29 20 System audio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.

F31 15 System audio (akumulator +).
F32 15 Przednie gniazdo akcesoriów 12 V.
F34 5 System monitorowania martwego pola;

Sterowanie elektryczne lusterek bocznych.

F35 5 Podgrzewane dysze spryskiwaczy;

Regulacja wysokości wiązki reflektorów.

F36 5 Ładowarka do latarki;

Tylna lampka sufitowa.

Wersja 2 (Full)

Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
F1 3 System „Keyless Entry and Start” lub wyłącznik zapłonu.
F5 5 Ekran dotykowy;

Kamera cofania;

Czujniki parkowania.

F7 10 Tylne sterowanie klimatyzacją;

Wzmacniacz Hi-Fi.

F8 20 Tylna wycieraczka pojedyncza lub podwójna.
F10/F11 30 Zamki przód i tył, zewnętrzne, wewnętrzne.
F12 3 Alarm.
F17 10 Tylne gniazdo akcesoriów 12 V.
F18 5 Wezwania alarmowe i pomocy.
F21 3 Ładowarka do latarki;

Tylna lampka sufitowa.

F22 3 Lampka w schowku na rękawiczki;

Tylne lampki sufitowe.

F23 5 System monitorowania martwego pola;

Sterowanie elektryczne lusterek bocznych.

F24 5 Elementy sterujące przy kierownicy.
F25 5 Regulacja wysokości świateł przednich.
F26 3 Odpięty lub niezapięty pas bezpieczeństwa ekran wyświetlacza.
F27 3 Czujnik deszczu i nasłonecznienia;

Wielofunkcyjna kamera detekcyjna.

F28 10 Sterowanie klimatyzacją przednią;

Sterowanie radiem;

Dźwignia zmiany biegów;

Wyświetlacz przezierny.

F30A lub B 15 System audio (akumulator +).
F31 5 Poduszki powietrzne.
F33 15 Przednie gniazdo akcesoriów 12 V.
F35 5 Tablica przyrządów.
F36 20 System audio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.



Bezpieczniki w komorze silnika

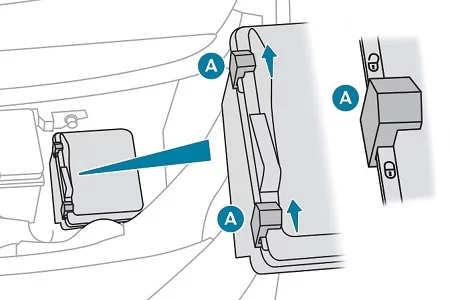

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników



  • Zwolnić dwa zaczepy A.
  • Zdjąć pokrywę.
  • Wymienić bezpiecznik.
  • Po wymianie zamknąć starannie pokrywę, a następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.
Numer Ampery [A] Opis
F12 5 Podgrzewane dysze spryskiwaczy.
F14 25 Przednia i tylna pompa spryskiwacza.
F15 5 Przedni radar i hamowanie awaryjne;

Elektryczne wspomaganie kierownicy.

F17 10 Wbudowany interfejs systemowy.
F19 30 Silnik wycieraczki przedniej.
F20 15 Przednia i tylna pompa spryskiwacza.
F21 20 Pompa spryskiwacza reflektorów.
F22 15 Klakson.
F23 15 Reflektor świateł drogowych z prawej strony.
F24 15 Reflektor świateł drogowych z lewej strony.
