Peugeot Boxer II (2008-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer II z lat: 2008, 2009, 2010. Peugeot Boxer II to druga generacja dużego samochodu dostawczego Peugeot Boxer, produkowana od 2006 roku do obecnego czasu. Jest to wszechstronny i praktyczny pojazd, zaprojektowany głównie do celów handlowych i logistycznych, oferujący dużą pojemność ładunkową […]

07/09/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer II z lat: 2008, 2009, 2010.

Peugeot Boxer II to druga generacja dużego samochodu dostawczego Peugeot Boxer, produkowana od 2006 roku do obecnego czasu. Jest to wszechstronny i praktyczny pojazd, zaprojektowany głównie do celów handlowych i logistycznych, oferujący dużą pojemność ładunkową i możliwość przewozu większych towarów.

Pod względem wyglądu, Peugeot Boxer II prezentuje się nowocześnie i solidnie. Ma charakterystyczną sylwetkę z szerokim nadwoziem, dużymi drzwiami ładunkowymi oraz opcjonalnie dostępnymi wysokimi dachami, co ułatwia załadunek i rozładunek. Boxer II jest dostępny w różnych rozmiarach, od małej wersji dostawczej po większe modele furgonetek, aby dostosować się do różnych potrzeb przewozowych.

Wnętrze Peugeota Boxer II jest zaprojektowane z myślą o funkcjonalności i komforcie. Kabina kierowcy oferuje wygodne miejsce pracy, z ergonomicznie rozmieszczonymi elementami i dobrą widocznością. Przestrzeń ładunkowa jest dobrze zagospodarowana i oferuje dużą pojemność, umożliwiając przewóz większych towarów lub większej ilości ładunku. Wersje dostawcze mogą być dostosowane do konkretnych potrzeb, z opcjami takimi jak dodatkowe półki, systemy mocowania ładunku czy możliwość dostępu z kabiny do przestrzeni ładunkowej.

Pod względem mechanicznym, Peugeot Boxer II oferuje różne silniki wysokoprężne, które zapewniają wystarczającą moc i moment obrotowy do przewozu towarów w różnych warunkach. Napęd przenoszony jest na koła tylne lub opcjonalnie na cztery koła, co zwiększa przyczepność na trudniejszych nawierzchniach.

Zobacz także:  Peugeot Expert I (2005-2006) - schematy bezpieczników i przekaźników

Peugeot Boxer II oferuje również różne opcje konfiguracji, takie jak wersje furgonetek, minibusy czy podwozia do zabudowy, aby dostosować się do różnych zastosowań handlowych i logistycznych.

Podsumowując, Peugeot Boxer II to wszechstronny i praktyczny samochód dostawczy, który oferuje dużą pojemność ładunkową i możliwość przewozu większych towarów. Z nowoczesnym designem, funkcjonalnym wnętrzem i różnorodnymi opcjami konfiguracji, Boxer II jest atrakcyjnym wyborem dla przedsiębiorców potrzebujących niezawodnego i pojemnego pojazdu dostawczego, który sprosta różnym wymaganiom przewozowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

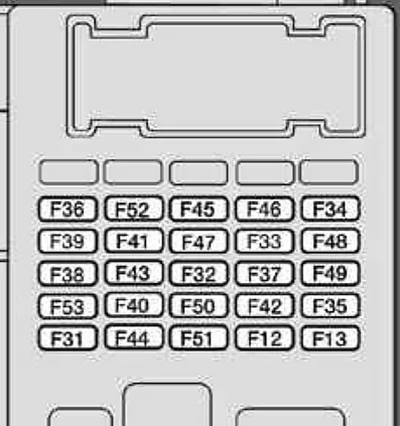

Skrzynka bezpieczników deski rozdzielczej

Peugeot Boxer II (2008-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania w prawo
13 7,5 Reflektor mijania lewy – Regulacja wysokości reflektora
31 7,5 Zasilanie przekaźnika
32 10 Oświetlenie wnętrza minibusa – Światła awaryjne
33 15 Tylne gniazdo 12 V
34 Nieużywany
35 7,5 Światła cofania – czujnik wody w oleju napędowym
36 15 Blokowanie/odblokowywanie drzwi
37 7,5 Włącznik świateł hamowania – Trzecie światło hamowania – Tablica przyrządów
38 10 Przekaźniki wewnętrzne
39 10 Sprzęt audio – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne sterowanie dodatkowym ogrzewaniem
40 15 Odladzanie: tylna szyba (lewa strona), lusterko (strona pasażera)
41 15 Odladzanie: tylna szyba (po prawej stronie), lusterko (po stronie kierowcy)
42 7,5 Sterownik i czujnik ABS – Czujnik ESP – Włącznik świateł hamowania
43 30 Silnik wycieraczek szyby przedniej
44 20 Zapalniczka – przednie gniazdo 12 V
45 7,5 Przełączniki elektryczne szyb i lusterek (po stronie kierowcy) – Elektryczne szyby pasażera
46 Nieużywany
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 7,5 Czujnik deszczu/jasności – Sprzęt audio – Elektryczny silnik szyby kierowcy – Alarm – Elementy sterujące na tablicy rozdzielczej
50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 7,5 Chronotachograf – Tempomat – Sterowanie klimatyzacją
52 7,5 Przekaźniki przedziału pasażerskiego
53 7,5 Tablica przyrządów – tylne światła przeciwmgielne
Zobacz także:  Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników słupka drzwi

Peugeot Boxer II (2008-2010) - schematy bezpieczników i przekaźników

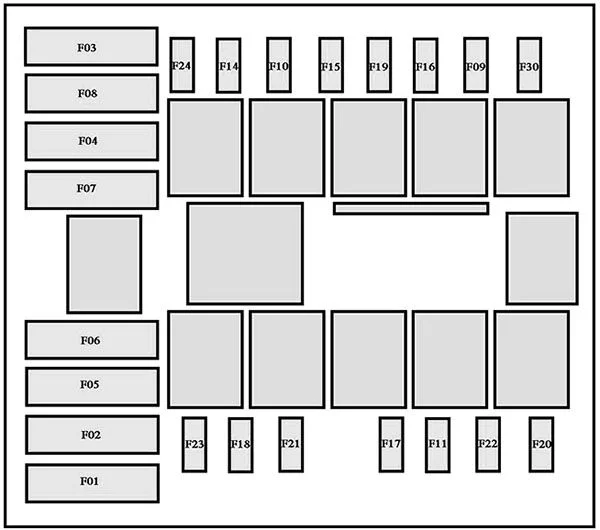

Komora silnika

Peugeot Boxer II (2008-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS/ESP
2 50 Jednostka wstępnego podgrzewania oleju napędowego
3 30 Stacyjka
4 20 Programowalny palnik dogrzewania dodatkowego
5 20 Programowalny przekaźnik sterujący ogrzewaniem dodatkowym
6 40/60 Zespół wentylatora (wysoka prędkość)
7 40/50 Zespół wentylatora (niska prędkość)
8 40 Klimatyzacja
9 20 Pompa spryskiwacza szyby przedniej
10 15 Klakson
11 7,5 Jednostka i przekaźnik podgrzewania oleju napędowego
14 7,5 Prawy reflektor świateł drogowych
15 7,5 Lewy reflektor świateł drogowych
16 7,5 Jednostka sterująca silnika
17 10 Jednostka sterująca silnika
18 7,5 Jednostka sterująca silnika
19 7,5 Sprężarka klimatyzacji
20 30 Pompa spryskiwacza reflektorów
21 15 Zasilanie pompy paliwa
22 20 Jednostka sterująca silnika
23 30 Zasilanie elektrozaworów ABS/ESP
24 Nieużywany
30 15 Przednie światła przeciwmgielne
