Peugeot Boxer III (2019-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer III z lat: 2019, 2020, 2021, 2022, 2023. Peugeot Boxer III to trzecia generacja dużego dostawczego furgonu produkowanego przez markę Peugeot. Model ten był wprowadzony na rynek w 2014 roku i kontynuował tradycję oferowania przestronnej przestrzeni ładunkowej i wszechstronności dla celów […]

07/10/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer III z lat: 2019, 2020, 2021, 2022, 2023.

Peugeot Boxer III to trzecia generacja dużego dostawczego furgonu produkowanego przez markę Peugeot. Model ten był wprowadzony na rynek w 2014 roku i kontynuował tradycję oferowania przestronnej przestrzeni ładunkowej i wszechstronności dla celów handlowych.

Pod względem designu, Peugeot Boxer III prezentuje się nowocześnie i dynamicznie. Ma charakterystyczne cechy typowe dla segmentu dostawczych furgonów, takie jak proste linie, duże powierzchnie ładunkowe i praktyczne rozwiązania dla łatwiejszego załadunku i rozładunku towarów. Boxer III dostępny jest w różnych rozmiarach, co pozwala na dopasowanie do różnych potrzeb przewozowych.

Wnętrze Peugeota Boxer III zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina kierowcy oferuje wygodne miejsce pracy, z ergonomicznym układem elementów i intuicyjnym dostępem do panelu sterowania. Przestrzeń ładunkowa jest dobrze zorganizowana, a różne opcje konfiguracji umożliwiają dostosowanie pojazdu do konkretnych potrzeb przewozowych. Boxer III może być wyposażony w różne udogodnienia, takie jak systemy mocowania ładunku, dodatkowe półki czy systemy wsparcia dla kierowcy.

W zakresie mechaniki, Peugeot Boxer III oferuje różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne, zapewniające odpowiednią moc i moment obrotowy do przewozu ładunków. Napęd przenoszony jest na koła tylne, co pomaga w lepszej trakcji przy większych obciążeniach.

Zobacz także:  Peugeot Partner II (2014-2019) - schematy bezpieczników i przekaźników

Peugeot Boxer III oferuje również różne opcje wyposażenia dodatkowego, w zależności od wersji i preferencji użytkownika. Może obejmować takie funkcje jak systemy bezpieczeństwa, klimatyzację, systemy multimedialne, nawigację satelitarną czy asystenta parkowania.

Podsumowując, Peugeot Boxer III to nowoczesny i wszechstronny dostawczy furgon, który oferuje dużą przestrzeń ładunkową i elastyczność w celach handlowych. Jego nowoczesny design, praktyczne rozwiązania i różnorodne opcje konfiguracji czynią go atrakcyjnym wyborem dla przedsiębiorców potrzebujących niezawodnego i pojemnego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Peugeot Boxer III (2019-2023) - schematy bezpieczników i przekaźników

W samochodzie znajdują się trzy skrzynki bezpieczników: w desce rozdzielczej z lewej strony, w słupku z prawej strony oraz w komorze silnika.

Podane oznaczenia dotyczą tylko bezpieczników przewidzianych do wymiany przez użytkownika. W sprawie pozostałych napraw należy zgłosić się do ASO sieci PEUGEOT albo warsztatu specjalistycznego.

Zobacz także:  Peugeot 407 (2007-2011) - schematy bezpieczników i przekaźników

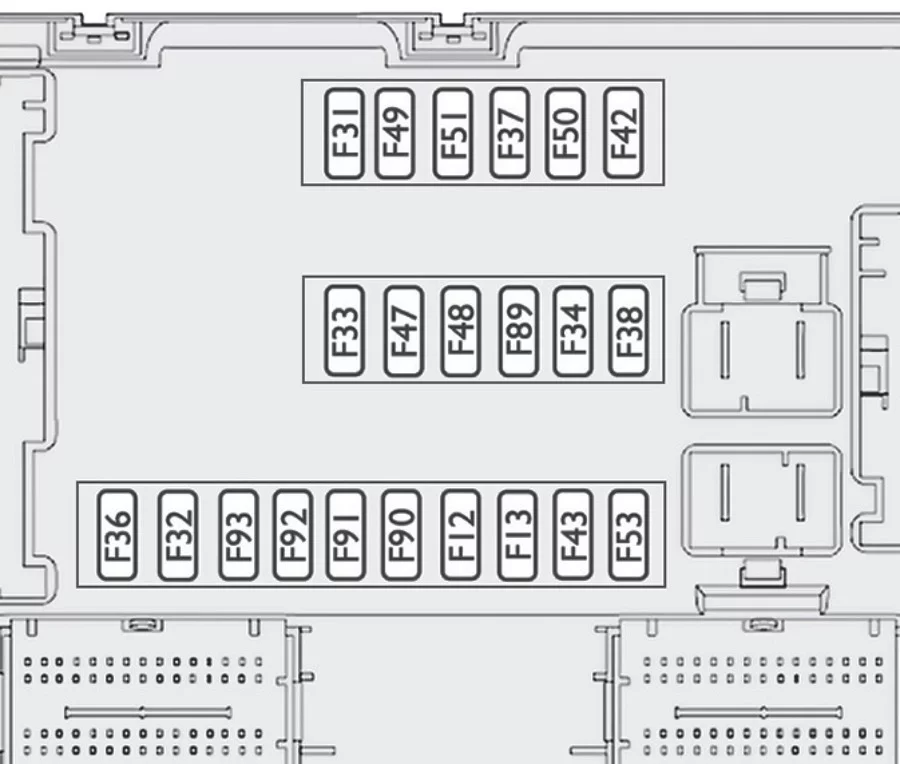

Bezpieczniki po lewej stronie deski rozdzielczej

Peugeot Boxer III (2019-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

12

7,5

Prawe światło mijania

13

7,5

Lewe światło mijania

32

7,5

Oświetlenie kabiny (+ akumulator)

34

7,5

Oświetlenie kabiny Minibusa;

Światła awaryjne.

36

10

System audio;

Elementy sterujące klimatyzacją;

Alarm;

Tachograf;

Komputer odcięcia akumulatora;

Programator ogrzewania dodatkowego (+ akumulator).

37

7,5

Przełącznik świateł stop;

Trzecie światło stop;

Zestaw wskaźników (+ kluczyk).

38

20

Centralny zamek (+ akumulator)

42

5

Czujnik i komputer układu ABS;

Czujnik układu ASR;

Czujnik układu DSC;

Przełącznik świateł stop.

43

20

Silnik wycieraczek szyby przedniej (+ kluczyk)

47

20

Silnik elektrycznego podnośnika szyby po stronie kierowcy

48

20

Silnik elektrycznego podnośnika szyby po stronie pasażera

49

5

Komputer asystenta parkowania;

System audio;

Przełączniki przy kierownicy;

Centralne i boczne panele sterujące;

Dodatkowy panel sterujący;

Komputer odcięcia akumulatora (+ kluczyk).

50

7,5

Komputer poduszek powietrznych i napinaczy pasów bezpieczeństwa

51

5

Tachograf;

Komputer wspomagania układu kierowniczego;

Klimatyzacja;

Światła cofania;

Czujnik wody w filtrze oleju napędowego;

Przepływomierz (+ kluczyk).

53

7,5

Zestaw wskaźników (+ akumulator)

90

7,5

Lewe światło drogowe

91

7,5

Prawe światło drogowe

92

7,5

Lewe światło przeciwmgłowe

93

7,5

Prawe światło przeciwmgłowe

Zobacz także:  Peugeot 508 (2011-2015) - schematy bezpieczników i przekaźników



Bezpieczniki w prawym słupku

Peugeot Boxer III (2019-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

55

15

Podgrzewanie siedzeń

56

15

Gniazdo 12 V przy siedzeniu pasażera z tyłu

57

10

Ogrzewanie dodatkowe pod siedzeniem

58

15

Odmrażanie tylnej szyby po lewej stronie

59

15

Odmrażanie tylnej szyby po prawej stronie

63

10

Sterowanie dodatkowym ogrzewaniem pasażera z tyłu

65

30

Wentylator dodatkowego ogrzewania pasażera z tyłu

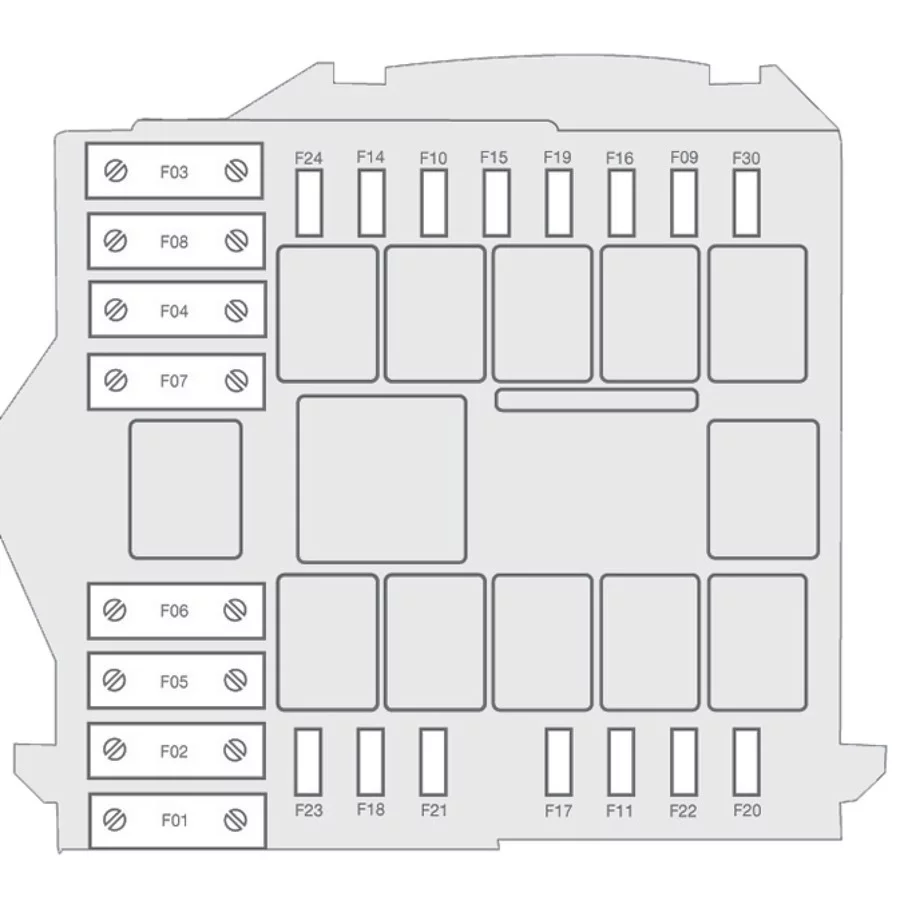

Bezpieczniki w komorze silnika

Peugeot Boxer III (2019-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

1

40

Zasilanie pompy układu ABS

2

50

Moduł układu świec żarowych

3

30

Stacyjka – rozrusznik

4

40

Podgrzewacz oleju napędowego

5

20/50

Wentylacja kabiny z programowanym ogrzewaniem dodatkowym (+ akumulator)

6

40/60

Moduł wentylatora chłodzącego kabiny – maksymalna prędkość (+ akumulator)

7

40/50/60

Moduł wentylatora chłodzącego kabiny – minimalna prędkość (+ akumulator)

8

40

Moduł wentylatora chłodzącego kabiny (+ kluczyk)

9

15

Gniazdo 12 V z tyłu (+ akumulator)

10

15

Sygnał dźwiękowy

14

15

Gniazdo 12 V z przodu (+ akumulator)

15

15

Zapalniczka (+ akumulator)

19

7,5

Sprężarka układu klimatyzacji

20

30

Pompa płynu do spryskiwacza szyb/spryskiwaczy reflektorów

21

15

Zasilanie pompy paliwowej

23

30

Zawory elektromagnetyczne układu ABS

24

7,5

Dodatkowy panel sterujący – sterowanie i składanie lusterek zewnętrznych (+ kluczyk)

30

15

Odmrażanie lusterek wstecznych
