Peugeot 405 (1987-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 307 z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997. Peugeot 405 to średniej wielkości samochód osobowy, który był produkowany przez francuską markę Peugeot w latach 1987-1997. Był to popularny model, który zdobył uznanie zarówno wśród klientów, jak […]

07/07/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 307 z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

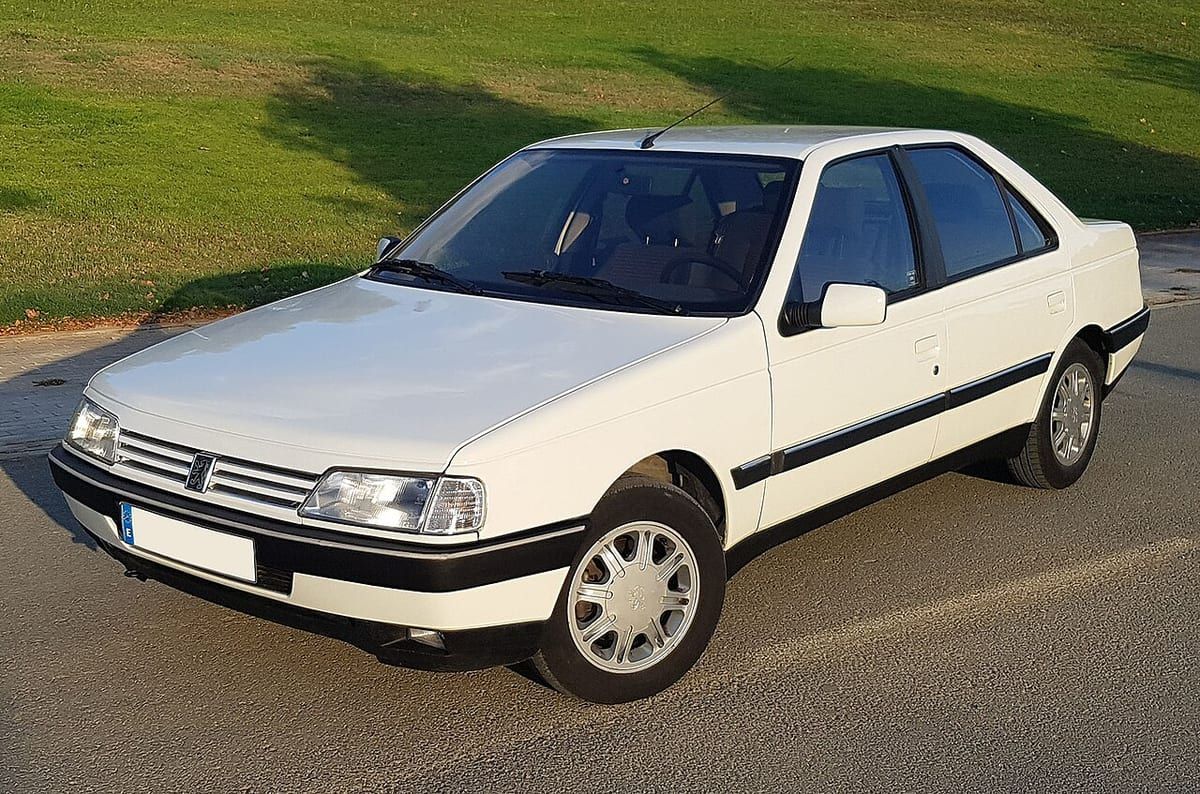

Peugeot 405 to średniej wielkości samochód osobowy, który był produkowany przez francuską markę Peugeot w latach 1987-1997. Był to popularny model, który zdobył uznanie zarówno wśród klientów, jak i w branży motoryzacyjnej.

Pod względem stylistycznym Peugeot 405 charakteryzuje się eleganckim i klasycznym wyglądem. Ma smukłą sylwetkę z wyraźnymi liniami i proporcjami. Przód samochodu zdobią charakterystyczne reflektory i atrapa chłodnicy, a tylna część wyróżniają harmonijne lampy tylne.

Wnętrze Peugeota 405 oferuje przestronność i wygodę. Kabina jest dobrze zaprojektowana, z ergonomiczną deską rozdzielczą i solidnymi materiałami wykończeniowymi. Samochód może pomieścić pięć pasażerów, a pojemność bagażnika jest konkurencyjna w swojej klasie.

Peugeot 405 był dostępny w różnych wersjach nadwozia, w tym sedan, kombi i coupe. Oferowano również różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne. Silniki miały różne pojemności i moce, w zależności od preferencji i potrzeb klienta.

Peugeot 405 zdobył reputację solidnego i niezawodnego samochodu. Oferował dobrą jakość wykonania, dobrą jazdę i komfort, a także oszczędność paliwa. Samochód był popularny zarówno w Europie, jak i w innych częściach świata.

Peugeot 405 brał również udział w sportach motorowych, zwłaszcza w rajdach. Model ten zdobył wiele sukcesów, m.in. wygrywając Rajd Paryż-Dakar w 1989 roku.

Zobacz także:  Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników

Mimo że produkcja Peugeota 405 została zakończona w 1997 roku, samochód nadal jest powszechnie rozpoznawalny i ceniony przez miłośników motoryzacji. Jest uważany za jednego z klasycznych modeli marki Peugeot i ma swoje miejsce w historii motoryzacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

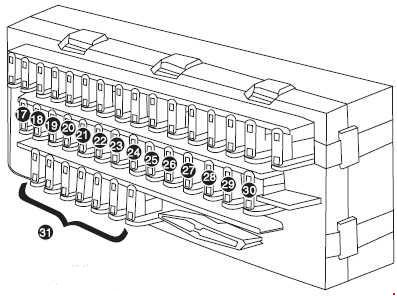

Skrzynka bezpieczników na desce rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierowcy i zawiera sześć zapasowych bezpieczników oraz specjalne imadło do wymiany bezpieczników.

Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
F1 10 Zasilanie radia/odtwarzacza CD za wyłącznikiem głównym
F2 5 Przekaźnik odcięcia sprężarki – prąd za włącznikiem czasowym oświetlenia sufitowego – klucz ma trzy uniwersalne
F3 15 Za wyłącznikiem zasilania modulator ABS – szybkie przekaźniki wentylatorów
F4 10 Mała dioda LED tylna prawa – Oświetlenie przekaźnika sygnału brzęczyka
F5 15 Wentylatory przekaźnikowe – zasilanie po przełączniku inteligentny system wentylacji
F6 10 Zasilanie poduszki powietrznej
F7 20 Klakson Przekaźnik – lampa przeciwmgielna – klakson
F8 Bocznik: przełączniki bocznikujące wejście
F9 10 Przednie małe światła, tylne małe światła lewe, tylne światło tablicy
F10 30 Podnośnik tylnej szyby – szyba włącza podświetlenie
F11 30 BEZPIECZNIK GŁÓWNY związany z przednimi światłami mijania i drogowymi – przekaźnik przedniego/tylnego światła przeciwmgielnego
F12 10 Światła cofania – tylna jednostka ostrzegania o przeszkodach – po przełączeniu wzmacniaczy mocy do przodu – zasilanie po wyłączniku czujnika temperatury pokojowej – wyłącznik zasilania po DIAG – zasilanie po przekaźniku alarmowym ABS
F13 30 Brak konsumpcji
F14 30 Brak konsumpcji
F15 15 Oświetlenie sufitowe LED z przodu i z tyłu – centralny zamek jednostki zasilającej – elektrycznie składane lusterko – elektryczne stałe timery dach – bagażnik świateł – bagażnik wyrzutnika przekaźnika
F 16 20 Zapalniczka. stałe zasilanie po wyłączniku głównym
F17 10 Inteligentny system wentylacji agregatu stałego – Radio z pamięcią
F18 10 Tylne światło przeciwmgielne
F19 10 Oświetlenie panelowe – Oświetlenie przednie Amp – Przyciski radiowe na panelu jasności – System sterowania oświetleniem na kierownicy (MFC) – Oświetlenie zapalniczki – Sterowniki oświetlenia, lusterka elektryczne
F20 30 Elektrycznie regulowany fotel kierowcy
F21 30 Inteligentny system wentylacji wentylatorów
F22 20 Fotel pasażera zasilany elektrycznie
F23 15 Brak konsumpcji
F24 30 Silnik wycieraczek – Dźwignia wycieraczek – Wycieraczka szyby zespołu napędowego i pompa spryskiwacza
F25 15 Forward permanentne wzmacniacze mocy – permanentna moc DIAG
F26 15 Lampa błyskowa – stałe przyciski radiowe panelu elektrycznego
F27 30 Ogrzewacz tylnej szyby – Ogrzewacz lusterek bocznych
F28 15 Światła hamowania – przekaźnik podnośnika przedniej szyby – zasilanie panelu po włączniku kluczyki radio
F29 30 Przód podnośnika szyby – Klucz do podnośnika szyby przedniej
F30 15 Lampka do czytania mapy – Zasilanie obwodu wskaźnika kierowania – Przekaźnik zasilania – Lampka w schowku na rękawiczki – Przekaźnik podnośnika tylnej szyby – Przekaźnik blokujący tylną szybę podnośnika – Oświetlenie tylnej szyby podnośnika – Zespół automatycznego podnośnika szyb – Lusterko elektryczne
F31 Zapasowe bezpieczniki
Zobacz także:  Peugeot Boxer II (2007) - schematy bezpieczników i przekaźników

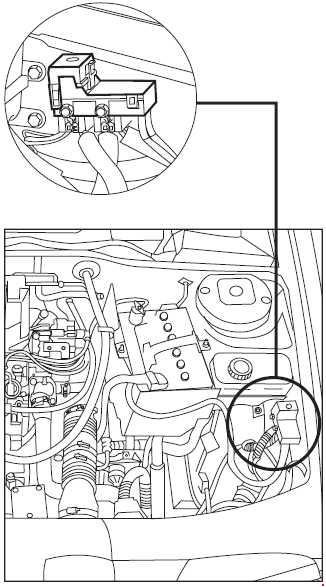

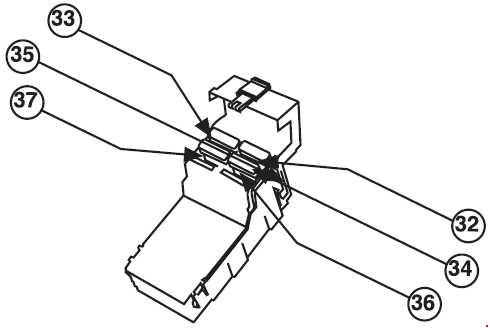

Skrzynka bezpieczników w komorze silnika

Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników



Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
F32 30 Wentylator do silnika
F33 30 Wentylator do silnika
F34 30 Zapasowy bezpiecznik
F35 30 Zapasowy bezpiecznik
F36 Połączenie zwarciowe – Zasilanie skrzynki bezpieczników i wyłącznika głównego
F37 Połączenie zwarciowe – Zasilanie skrzynki bezpieczników
