Peugeot 406 (2002-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 406 z lat: 2002, 2003, 2004. Peugeot 406 to średniej wielkości samochód osobowy produkowany przez francuską markę Peugeot w latach 1995-2004. Był to model, który cieszył się dużą popularnością i uznaniem wśród klientów, oferując styl, komfort i niezawodność. Pod względem stylistycznym Peugeot […]

07/07/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 406 z lat: 2002, 2003, 2004.

Peugeot 406 to średniej wielkości samochód osobowy produkowany przez francuską markę Peugeot w latach 1995-2004. Był to model, który cieszył się dużą popularnością i uznaniem wśród klientów, oferując styl, komfort i niezawodność.

Pod względem stylistycznym Peugeot 406 prezentuje elegancką i harmonijną sylwetkę. Ma smukłe proporcje, zaokrąglone linie i dobrze zintegrowane elementy. Przód samochodu zdobią charakterystyczne reflektory i atrapa chłodnicy, a tylną część wyróżniają harmonijne lampy tylne.

Wnętrze Peugeota 406 oferuje przestronność, wygodę i dobrą jakość wykonania. Kabina jest starannie zaprojektowana, z ergonomiczną deską rozdzielczą i solidnymi materiałami wykończeniowymi. Samochód może pomieścić pięć pasażerów i oferuje wygodne miejsca zarówno na przednich, jak i tylnych siedzeniach. Pojemność bagażnika jest również konkurencyjna w swojej klasie.

Peugeot 406 był dostępny w różnych wersjach nadwozia, w tym sedan, kombi i coupe. Oferowano różne opcje silnikowe, obejmujące zarówno jednostki benzynowe, jak i wysokoprężne. Silniki miały różne pojemności i moce, a ich osiągi i ekonomia paliwa były konkurencyjne w swojej klasie.

Peugeot 406 wyróżniał się również dobrymi właściwościami jezdnymi i komfortem jazdy. Samochód oferował stabilność na drodze, precyzyjne prowadzenie i dobrą absorpcję nierówności. Był to przyjemny samochód do codziennej jazdy i podróży długodystansowych.

Zobacz także:  Peugeot Partner I (2003-2007) - schematy bezpieczników i przekaźników

W trakcie swojej produkcji Peugeot 406 zdobył pewne nagrody i pozytywne recenzje. Był ceniony za swoje wzornictwo, solidność konstrukcji i niezawodność. Model ten był również popularny w motorsporcie, szczególnie w serii wyścigów British Touring Car Championship (BTCC).

Chociaż produkcja Peugeota 406 została zakończona w 2004 roku, samochód nadal ma swoje miejsce w historii marki Peugeot i jest doceniany przez wielu miłośników motoryzacji. Jest to klasyczny model, który reprezentuje francuską elegancję i charakter marki.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Peugeot 406 (2002-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Światło cofania, podwójny przekaźnik wtrysku, temperatura poziomu oleju silnikowego, poziom oleju, sprężarka chłodnicza.
2 15A Pompa paliwa, elektrozawór kanistra.
3 10 A Obliczenie.
4 10 A Silnik i komputer BVA.
5 10 A Komputer FAP, przekaźnik wycieraczki tylnej szyby.
6 15A Przednie światła przeciwmgielne.
7 20 A spryskiwacze reflektorów
8 20 A Komputer silnika benzynowego z wtryskiem bezpośrednim, pedał sprzęgła.
9 15A Lewe światło mijania.
10 15A Prawe światło mijania.
11 10 A Światła drogowe lewe.
12 10 A Prawe światła drogowe.
13 15A Klakson.
14 10 A Pompka spryskiwacza przedniej i tylnej szyby.
15 30A Cewka zapłonowa, wycieraczka szyby przedniej, czujnik tlenu, ciśnienie oleju, układ wtryskowy
16 30A Temperatura pompy powietrza i oleju, poziom oleju, działanie światła stopu, alternator, czujnik wody w oleju napędowym, sterowanie przekaźnikiem wtrysku.
17 30A Elektryczny fotel pasażera.
18 40A Wentylator wyrzutnika klimatyzacji, rozrusznik, wycieraczki o niskiej prędkości.
Zobacz także:  Peugeot 208 (2017-2019) - schematy bezpieczników i przekaźników

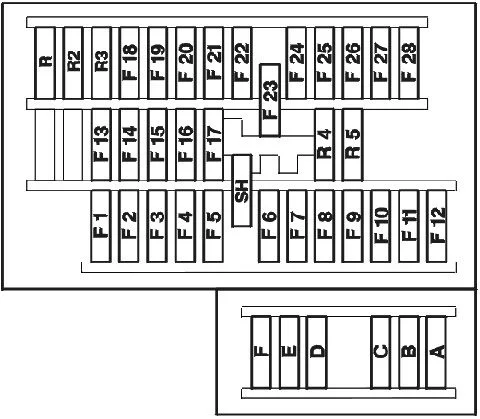

Przedział pasażerski

Odkręć trzy śruby o ćwierć obrotu monetą. Pociągnij dźwignię A i przechyl pokrywę, aby uzyskać dostęp do bezpieczników.

Peugeot 406 (2002-2004) - schematy bezpieczników i przekaźników

Peugeot 406 (2002-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 20 A Zablokuj, odblokuj.
B. 10 A Tylne światła przeciwmgielne.
C 40A Odmrażanie lusterek
D 15A Wycieraczka tylnej szyby.
E 30A Okna elektryczne.
F 15A Połączone zasilanie, ekran, radio samochodowe, nawigacja pokładowa, klimatyzacja.
1 Bocznica Scentralizowana poduszka powietrzna.
2 5A Kontrola wentylacji.
3 10 A Łączny.
4 5A Klakson + następnie skontaktuj się z Smart Service Box.
5 Nieużywany.
6 10 A Sterowanie na kierownicy.
7 15A Syrena alarmowa.
8 10 A Pokładowy system naprowadzania.
9 5A Sygnał + bateria do Smart Service Box.
10 15A Radio samochodowe.
11 10 A Trzecie światło stop
12 10 A Prawe światło stopu.
13 20 A Podnośnik szyby kierowcy.
14 30A Zasilanie tylnej szyby.
15 + akumulator zabiera przyczepę.
16 20 A Przechowywanie siedzeń.
17 20 A Elektryczny fotel pasażera.
18 10 A Światło zapalniczki, ekran, włączniki światła i popielniczka, programator BVA.
19 10 A Tylne światło przeciwmgielne.
20 10 A Tylne prawe i przednie lewe światło pozycyjne.
21 10 A Tylne lewe i przednie prawe światło pozycyjne.
22 10 A Oświetlenie schowka na rękawiczki, czytnik map, lusterko zewnętrzne, przednie i tylne oświetlenie sufitowe, oświetlenie tablicy elektrycznej szyby i lusterko elektrochromowe.
23 20 A Zapalniczka.
24 Nieużywany.
25 20 A Radio samochodowe.
26 Nieużywany.
27 5A Przekaźnik tylnej szyby.
28 15A podgrzewane siedzenia.
R 5A Zapasowy bezpiecznik.
R2 10 A Zapasowy bezpiecznik.
R3 30A Zapasowy bezpiecznik.
R4 20 A Zapasowy bezpiecznik.
R5 15A Zapasowy bezpiecznik.
