Peugeot 4008 (2012-2017) – schematy bezpieczników i przekaźników

Rocznik 4008
Zaktualizowano 7.07.2023
Peugeot 4008 (2012-2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 4008 z lat: 2012, 2013, 2014, 2015, 2016, 2017.

Peugeot 4008 to kompaktowy SUV, który został wprowadzony na rynek w 2012 roku. Jest to crossover oparty na platformie Mitsubishi ASX, będący efektem współpracy między francuskim Peugeotem a japońskim Mitsubishi.

Pod względem stylistycznym Peugeot 4008 prezentuje nowoczesny i dynamiczny wygląd, typowy dla SUV-ów. Charakteryzuje się muskularną sylwetką, podniesionym zawieszeniem, a także charakterystycznymi detalami marki Peugeot. Przód samochodu zdobią agresywnie wyglądające reflektory, a tylną część wyróżniają atrakcyjne lampy tylnie i dynamiczne linie.

Wnętrze Peugeota 4008 oferuje przestronność i komfort. Kabina jest starannie wykonana, z solidnymi materiałami i ergonomicznym układem. Samochód może pomieścić pięć pasażerów, a regulowane tylne fotele pozwalają dostosować przestrzeń bagażową do indywidualnych potrzeb.

Peugeot 4008 oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne. W zależności od rynku, dostępne są różne jednostki napędowe, zapewniające oszczędność paliwa i dobrą wydajność.

Pod względem wyposażenia Peugeot 4008 oferuje różne funkcje i systemy, takie jak klimatyzacja, system audio, system nawigacji satelitarnej, systemy bezpieczeństwa i asystencji kierowcy. Opcjonalnie dostępne są również dodatkowe funkcje, takie jak skórzana tapicerka, podgrzewane fotele, panoramiczny dach i wiele innych.

Peugeot 4008 jest dostępny w wersji z napędem na przednie koła lub na cztery koła, co czyni go bardziej przydatnym w różnych warunkach drogowych. Opcja napędu na cztery koła pozwala na lepszą przyczepność i kontrolę na drogach o zmiennym podłożu.

Peugeot 4008 jest odpowiedzią marki Peugeot na rosnącą popularność kompaktowych SUV-ów. Kombinuje stylowy wygląd, przestronność i funkcjonalność w jednym pakiecie. Dzięki swojemu charakterystycznemu designowi i różnorodnym opcjom silnikowym, Peugeot 4008 przyciąga uwagę klientów poszukujących kompaktowego SUV-a.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

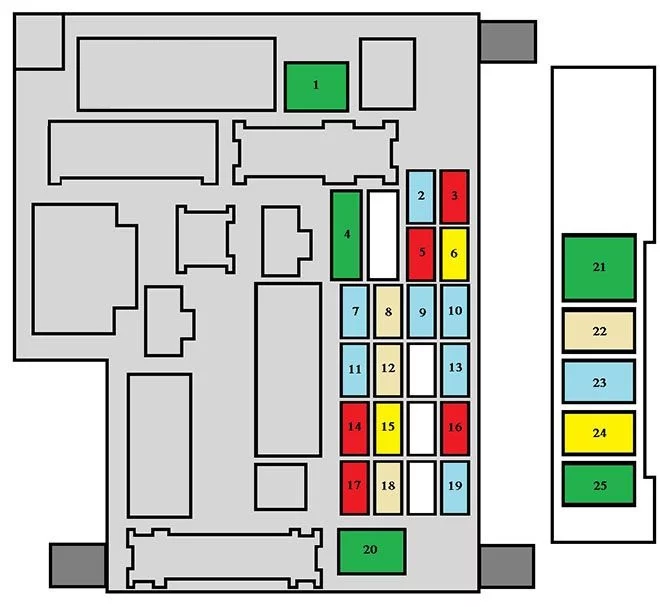

Skrzynka bezpieczników deski rozdzielczej

Peugeot 4008 (2012-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 30 A Wentylator kabinowy.
2 15 A Światła hamowania;

Trzecie światło hamowania.
3 10 A Tylne światło przeciwmgielne.
4 30 A Wycieraczka;

Płyn do spryskiwaczy.
6 20 A Centralny zamek;

Elektryczne lusterka boczne.
7 15 A Sprzęt audio;

Telematyka;

Jednostka USB;

System głośnomówiący.
8 7,5 A Kluczyk z pilotem zdalnego sterowania;

Jednostka sterująca klimatyzacji;

Tablica przyrządów;

Elektryczne szyby;

Czujniki deszczu i nasłonecznienia;

Alarm;

Panel przełączników;

Elementy sterujące na kierownicy.
9 15 A Deska rozdzielcza i oświetlenie wewnętrzne.
10 15 A Światła awaryjne.
11 15 A Tylna wycieraczka.
12 7,5 A Tablica przyrządów;

Ekran wielofunkcyjny;

Czujniki parkowania;

Podgrzewane siedzenia;

Podgrzewana tylna szyba;

Elektryczna roleta;

Automatyczna regulacja reflektorów.
13 15 A Zapalniczka;

Gniazdo akcesoriów.
15 20 A Roleta elektryczna.
16 10 A Lusterka zewnętrzne;

Sprzęt audio.
18 7,5 A Światła cofania.
19 15 A Gniazdo akcesoriów.
20* 30 A Elektryczne sterowanie szyb.
21* 30 A Podgrzewany tylny ekran.
22 7,5 A Podgrzewane lusterka boczne.
24 25 A Elektryczne fotele kierowcy i pasażera.
25 30 A Podgrzewane siedzenia.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez dealera PEUGE OT lub wykwalifikowany warsztat.

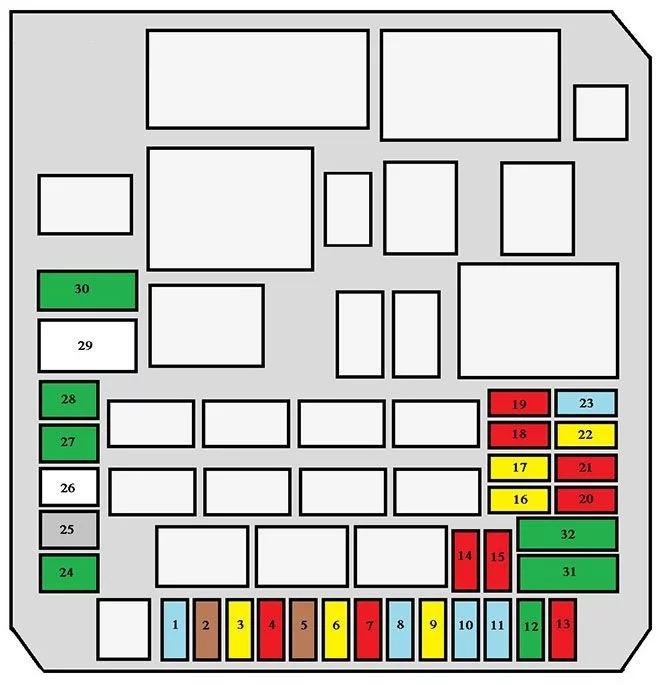

Skrzynka bezpieczników w komorze silnika

Umieszczony jest w komorze silnika (po lewej stronie).

Peugeot 4008 (2012-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Przednie światła przeciwmgielne.
4 10 A Klakson.
5 7,5 A Alternator.
6 20 A Spryskiwacz reflektorów.
7 10 A Klimatyzacja.
9 20 A Alarm.
10 15 A Odmgławianie;

Wycieraczki.
11 – Nieużywany.
12 – Nieużywany.
13 10 A Światła do jazdy dziennej.
14 10 A Lewy reflektor świateł drogowych.
15 10 A Reflektor świateł drogowych z prawej strony.
16 20 A Światło mijania lewe (ksenonowe).
17 20 A Reflektor świateł mijania z prawej strony (ksenon).
18 10 A Reflektor świateł mijania lewych (halogen);

Ręczna i automatyczna regulacja reflektorów.
19 10 A Reflektor świateł mijania z prawej strony (halogen).
31 30 A Wzmacniacz dźwięku.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
