W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 308 II (T9) z lat: 2016, 2017, 2018, 2019.
Peugeot 308 II (T9) to druga generacja modelu 308, która została wprowadzona na rynek w 2013 roku. Jest to kompaktowy samochód produkowany przez francuską markę Peugeot.
Pod względem stylistycznym Peugeot 308 II (T9) przeszedł znaczącą ewolucję w porównaniu do poprzednika. Zyskał bardziej dynamiczną i agresywną sylwetkę, z przodu wyróżniają go charakterystyczne reflektory w kształcie łez, a tył zdobią smukłe lampy LED. Samochód ma również bardziej aerodynamiczną sylwetkę, co przyczynia się do lepszej wydajności paliwowej.
Wnętrze Peugeota 308 II (T9) zostało zaprojektowane w nowoczesny i elegancki sposób. Deska rozdzielcza jest schludna i ergonomiczna, z centralnym ekranem dotykowym pełniącym funkcje multimedialne i nawigacyjne. Wykorzystano wysokiej jakości materiały wykończeniowe, a układ siedzeń zapewnia komfort zarówno dla kierowcy, jak i pasażerów.
Peugeot 308 II (T9) oferuje różnorodne silniki benzynowe i wysokoprężne, aby sprostać różnym preferencjom i potrzebom kierowców. Opcje silnikowe obejmują jednostki o pojemności od 1.2 do 2.0 litra, a wiele z nich jest dostępnych w wersji z turbodoładowaniem, co zapewnia lepszą wydajność i oszczędność paliwa.
Pod względem technologicznym Peugeot 308 II (T9) oferuje zaawansowane funkcje i systemy. W zależności od wyposażenia można znaleźć takie elementy jak system bezkluczykowy dostępu i uruchamiania, system nagłośnienia marki Focal, adaptacyjne światła drogowe, asystent pasa ruchu, systemy bezpieczeństwa itp.
W 2020 roku Peugeot 308 II (T9) przeszedł modernizację, która przyniosła pewne zmiany w designie i wyposażeniu. Zmieniono m.in. przednią atrapę chłodnicy, reflektory, a także zaktualizowano systemy multimedialne i dodano nowe funkcje bezpieczeństwa.
Peugeot 308 II (T9) zdobył uznanie zarówno klientów, jak i krytyków, za swój nowoczesny design, wysoką jakość wykonania oraz dobrą dynamikę i oszczędność paliwa. Jest to popularny wybór w segmencie kompaktowych samochodów i kontynuuje sukces swojego poprzednika.

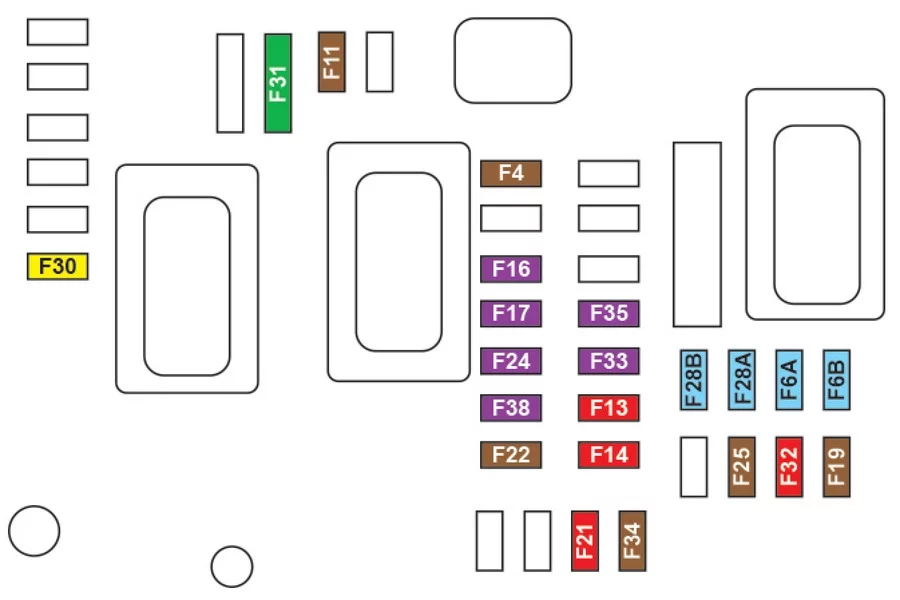

Skrzynka bezpieczników deski rozdzielczej (Wersja 1)

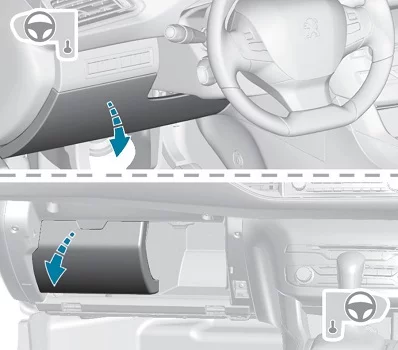

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.
Pojazdy z kierownicą po prawej stronie: znajduje się w komorze żarowej (po lewej stronie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F4 | 5 | Wezwania alarmowe i pomocy. |
| F6 A lub B | 15 | System audio;
Ekran dotykowy; Odtwarzacz CD; Nawigacja. |
| F11 | 5 | System „bezkluczykowego otwierania i uruchamiania” |
| F13 | 10 | Przednie gniazdo akcesoriów 12 V. |
| F14 | 10 | Gniazdo akcesoriów 12 V w bagażniku. |
| F 16 | 3 | Lampka schowka na rękawiczki;
Tylna lampka sufitowa. |
| F17 | 3 | Lampka lusterka kosmetycznego;
Przednia lampka. |
| F19 | 5 | Tablica przyrządów. |
| F21 | 10 | Ekran wielofunkcyjny;
Klimatyzacja. |
| F22 | 5 | Kamera cofania;
Czujniki parkowania. |
| F24 | 3 | Czujnik deszczu i nasłonecznienia |
| F25 | 5 | Poduszki powietrzne. |
| F28A lub B | 15 | System audio (akumulator +). |
| F30 | 20 | Tylna wycieraczka. |
| F31 | 30 | Zamki. |
| F32 | 10 | Wzmacniacz hi-fi. |
| F33 | 3 | Zapamiętywanie pozycji jazdy. |
| F34 | 5 | Elektryczne wspomaganie kierownicy. |
| F35 | 3 | Wyświetlacz niezapiętych pasów bezpieczeństwa. |

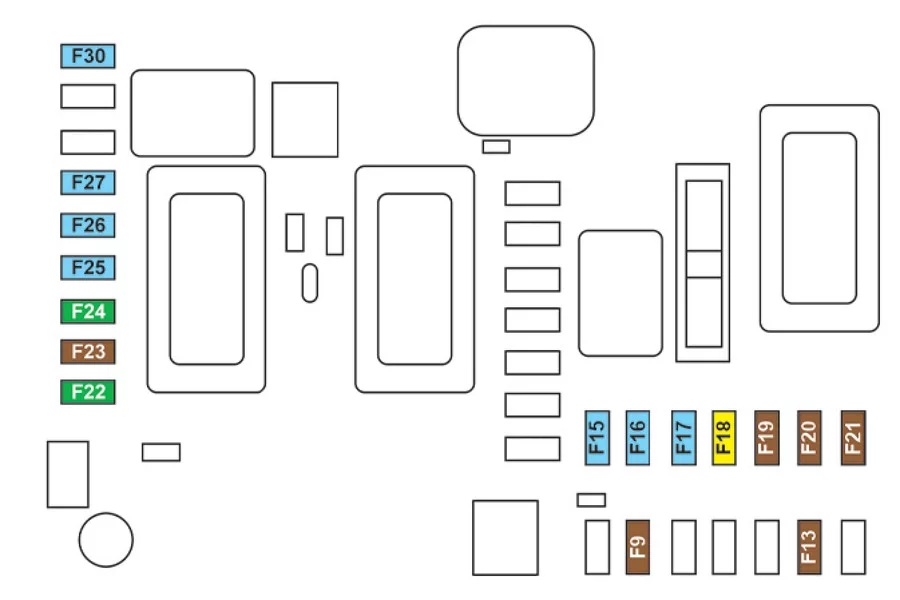

Skrzynka bezpieczników deski rozdzielczej (Wersja 2 – ECO)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F9 | 5 | Wezwania alarmowe i pomocy. |
| F13 | 5 | Kamera cofania i czujniki parkowania |
| F15 | 15 | Gniazdo akcesoriów 12 V. |
| F 16 | 15 | Zapalniczka. |
| F17 | 15 | System nagłośnieniowy. |
| F18 | 20 | Ekran dotykowy;
Odtwarzacz CD; System audio; Nawigacji. |
| F19 | 5 | Czujnik deszczu i nasłonecznienia. |
| F20 | 5 | Poduszki powietrzne. |
| F21 | 5 | Tablica przyrządów. |
| F22/F24 | 30 | Zamki wewnętrzne, zewnętrzne, przednie i tylne. |
| F23 | 5 | Lampka schowka na rękawiczki, lusterko kosmetyczne, przednie i tylne lampki sufitowe. |
| F25/F27 | 15 | Pompa spryskiwacza przód i tył. |
| F26 | 15 | Klakson. |
| F30 | 15 | Tylna wycieraczka. |
Skrzynka bezpiecznikowa w komorze silnika (Wersja 1)

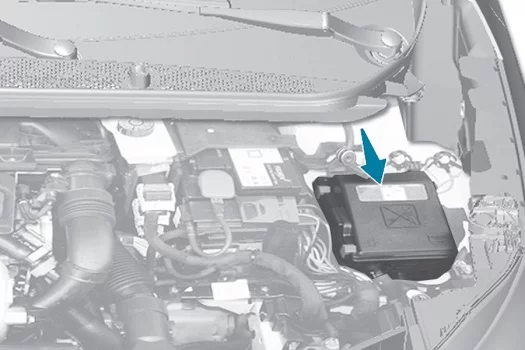

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F12 | 5 | Sterownik wspomagania parkowania. |
| F14 | 25 | Przednia i tylna pompa spryskiwacza |
| F15 | 5 | Wspomaganie kierownicy. |
| F19 | 30 | Silnik wycieraczki przedniej. |
| F20 | 15 | Silniki spryskiwaczy przedniej i tylnej szyby. |
| F21 | 20 | Spryskiwacz reflektorów. |
| F22 | 15 | Klakson. |
| F23 | 15 | Reflektor świateł drogowych z prawej strony. |
| F24 | 15 | Reflektor świateł drogowych lewy. |
| Skrzynka paliwowa 2: | ||
| F8 | 30 | System kontroli emisji oleju napędowego (AdBlue*). |
| F10 | 5 | Automatyczna skrzynia biegów. |
| F12 | 15 | Automatyczna skrzynia biegów. |

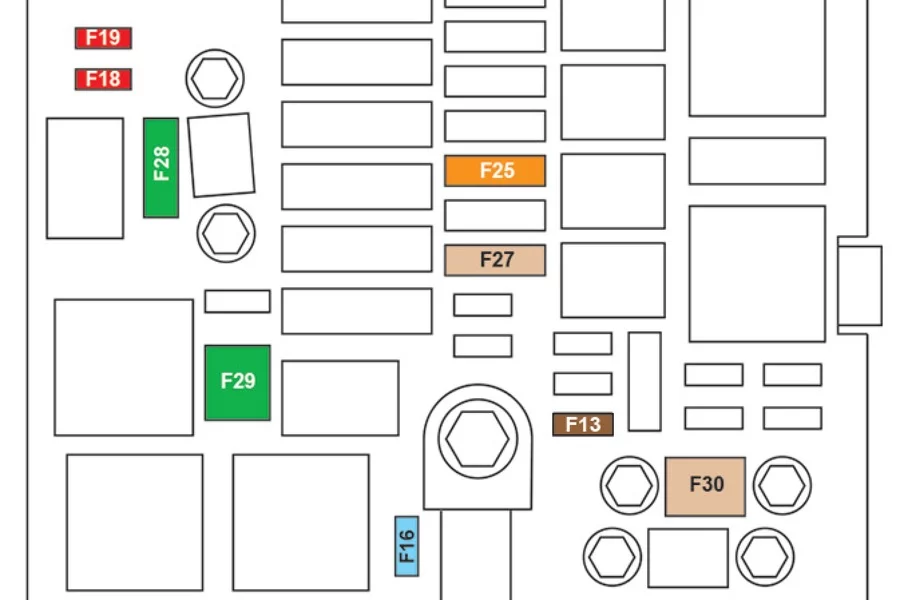

Skrzynka bezpiecznikowa w komorze silnika (Wersja 2 – ECO)
| Numer | Ampery [A] | Funkcje |
|---|---|---|
| F13 | 5 | Wbudowany interfejs systemowy. |
| F 16 | 15 | Przednie światła przeciwmgielne. |
| F18 | 10 | Reflektor świateł drogowych z prawej strony. |
| F19 | 10 | Reflektor świateł drogowych lewy. |
| F25 | 40 | Przekaźnik spryskiwaczy reflektorów (wyposażenie nieoryginalne). |
| F27 | 25 | Wbudowany interfejs systemowy. |
| F28 | 30 | System kontroli emisji oleju napędowego (AdBlue®). |
| F29 | 30 | Silnik wycieraczki przedniej. |
| F30 | 80 | Wtyczki podgrzewacza (Diesel);
Dodatkowe programowalne ogrzewanie (wyposażenie nieoryginalne); Pompa spryskiwacza reflektorów. |
