Peugeot 108 (2014-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 108 z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020. Peugeot 108 to miejski samochód produkowany przez francuską firmę Peugeot od 2014 roku. Jest on częścią współpracy między Grupą PSA (do której należy marka Peugeot), Toyotą i Citroënem. Model ten jest następcą […]

07/04/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 108 z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020.

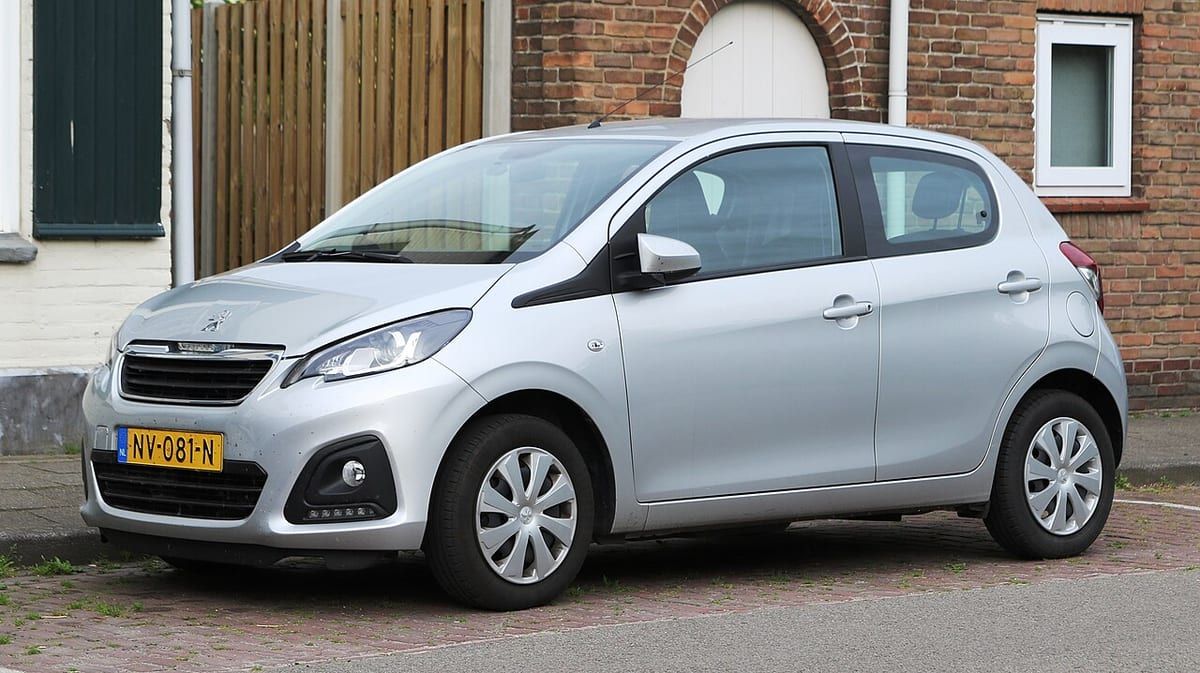

Peugeot 108 to miejski samochód produkowany przez francuską firmę Peugeot od 2014 roku. Jest on częścią współpracy między Grupą PSA (do której należy marka Peugeot), Toyotą i Citroënem. Model ten jest następcą Peugeota 107 i znajduje się w segmencie małych samochodów miejskich. Oto kilka kluczowych informacji na temat Peugeota 108:

  1. Design i kompaktowe rozmiary: Peugeot 108 prezentuje się zgrabnie i nowocześnie. Charakteryzuje go dynamiczny i atrakcyjny design, który przyciąga uwagę. Samochód ma kompaktowe wymiary, co czyni go idealnym do poruszania się po zatłoczonych miejskich ulicach. Jest dostępny zarówno jako 3-drzwiowy hatchback, jak i 5-drzwiowy.
  2. Praktyczność i miejsce wewnątrz: Mimo niewielkich rozmiarów, Peugeot 108 oferuje zaskakująco przestronne wnętrze. Przemyślana konstrukcja umożliwia wygodne podróżowanie dla kierowcy i pasażerów. Dzięki składanym tylnym siedzeniom można zwiększyć przestrzeń bagażową w razie potrzeby.
  3. Oszczędność paliwa: Peugeot 108 jest zaprojektowany z myślą o efektywności paliwowej. Dostępne są różne jednostki napędowe benzynowe o niskim zużyciu paliwa. To oznacza, że samochód jest oszczędny w eksploatacji i bardziej przyjazny dla środowiska.
  4. Technologia i łączność: Pomimo swojej klasy miejskiej, Peugeot 108 oferuje zaawansowane systemy multimedialne i łączności. W zależności od wersji, samochód może być wyposażony w systemy infotainment, łączność Bluetooth, nawigację satelitarną i wiele innych funkcji, które zapewniają komfort i rozrywkę podczas podróży.
  5. Bezpieczeństwo: Peugeot 108 został zaprojektowany z myślą o bezpieczeństwie. Samochód jest wyposażony w poduszki powietrzne, systemy kontroli trakcji i stabilizacji, a także zaawansowane systemy hamulcowe. Dodatkowo, w niektórych wersjach dostępne są opcjonalne funkcje bezpieczeństwa, takie jak system ostrzegania przed kolizją.

Peugeot 108 to atrakcyjna propozycja dla osób poszukujących miejskiego samochodu o nowoczesnym designie, oszczędności paliwa i funkcjonalności. Jego kompaktowe rozmiary i zaawansowane funkcje sprawiają, że jest on idealnym wyborem dla osób mieszkających w miastach, gdzie manewrowanie i parkowanie mogą być wyzwaniem.

Zobacz także:  Peugeot Boxer I (2004-2006) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

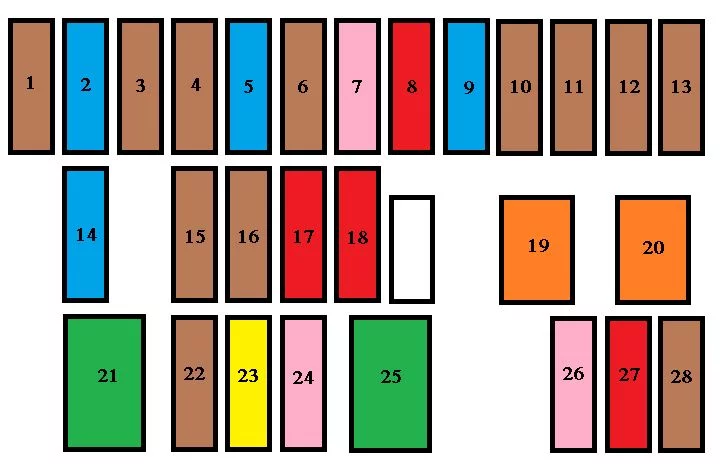

Skrzynka bezpieczników deski rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

Odpiąć plastikową osłonę, aby uzyskać dostęp do bezpieczników.

Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
1 5 Lampa cofania (2016);

Układ wtrysku paliwa;

System audio;

System VSC.

2 15 Spryskiwacze szyb przednich i tylnych
3 5 Główna jednostka rozdzielcza;

Tablica przyrządów;

Ekran wyświetlacza;

Klimatyzacja;

Podgrzewana tylna szyba i podgrzewane lusterka boczne;

Podgrzewane siedzenia;

Elektryczny dach z tkaniny;

System audio.

4 5 Elektryczne wspomaganie kierownicy;

Stop & Start.

5 15 Tylna wycieraczka
6 5 Wentylator chłodzący;

System ABS;

System VSC.

7 25 Przednia wycieraczka
8 10 Podgrzewane lusterka boczne
9 15 Gniazdo 12 V (maks. 120 W)
10 7,5 Lusterka zewnętrzne;

System audio;

Stop & Start;

Tablica przyrządów;

Ekran wyświetlacza.

11 5 Blokada kierownicy;

Układ wtrysku paliwa;

Elektroniczna skrzynia biegów.

12 7,5 Poduszki powietrzne
13 5 Panel przyrządów;

Ekran wyświetlacza;

Stop & Start.

14 15 (silnik VTi 68) Układ kierowniczy;

Układ wtrysku paliwa;

Lampy hamulcowe.

14 7,5 (silnik PureTech 82) Układ kierowniczy;

Układ wtrysku paliwa;

Lampy hamulcowe.

15 7,5 (silnik VTi 68) Układ wtrysku paliwa;

Stop & Start

15 10 (silnik PureTech 82) Układ wtrysku paliwa;

Stop & Start.

16 7,5 Diagnostyka silnika
17 10 Lampy hamulcowe;

Trzecia lampa hamulcowa;

Układ wtrysku paliwa;

Układ ABS;

Układ VSC;

Elektroniczna skrzynia biegów;

Układ bezkluczykowego otwierania i uruchamiania.

18 10 Lampy boczne;

Lampy tablicy rejestracyjnej;

Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne;

Lampy tylne;

Ściemniacz oświetlenia.

19 40 Klimatyzacja
20 40 Klimatyzacja;

Autodiagnostyka silnika;

Reflektory boczne;

Oświetlenie tablicy rejestracyjnej;

Tylna lampa przeciwmgielna;

Przednie światła przeciwmgielne;

Lampy tylne;

Ściemniacz świateł;

Światła hamowania;

Trzecie światło hamowania;

Układ wtrysku paliwa;

System ABS;

System VSC;

Elektroniczna skrzynia biegów;

Bezkluczykowy dostęp i rozruch system;

Elektryczne szyby.

21 30 Układ wtrysku paliwa;

Stop & Start;

Główna jednostka rozdzielcza.

22 (silnik VTi 68) 7,5 Układ wtrysku paliwa
23 (silnik VTi 68) 20 Układ wtrysku paliwa;

Stop & Start

24 25 Główna jednostka dystrybucyjna
25 30 Okna elektryczne
26 25 Okna elektryczne
27 10 Klimatyzacja
28 5 Tylne światło przeciwmgielne

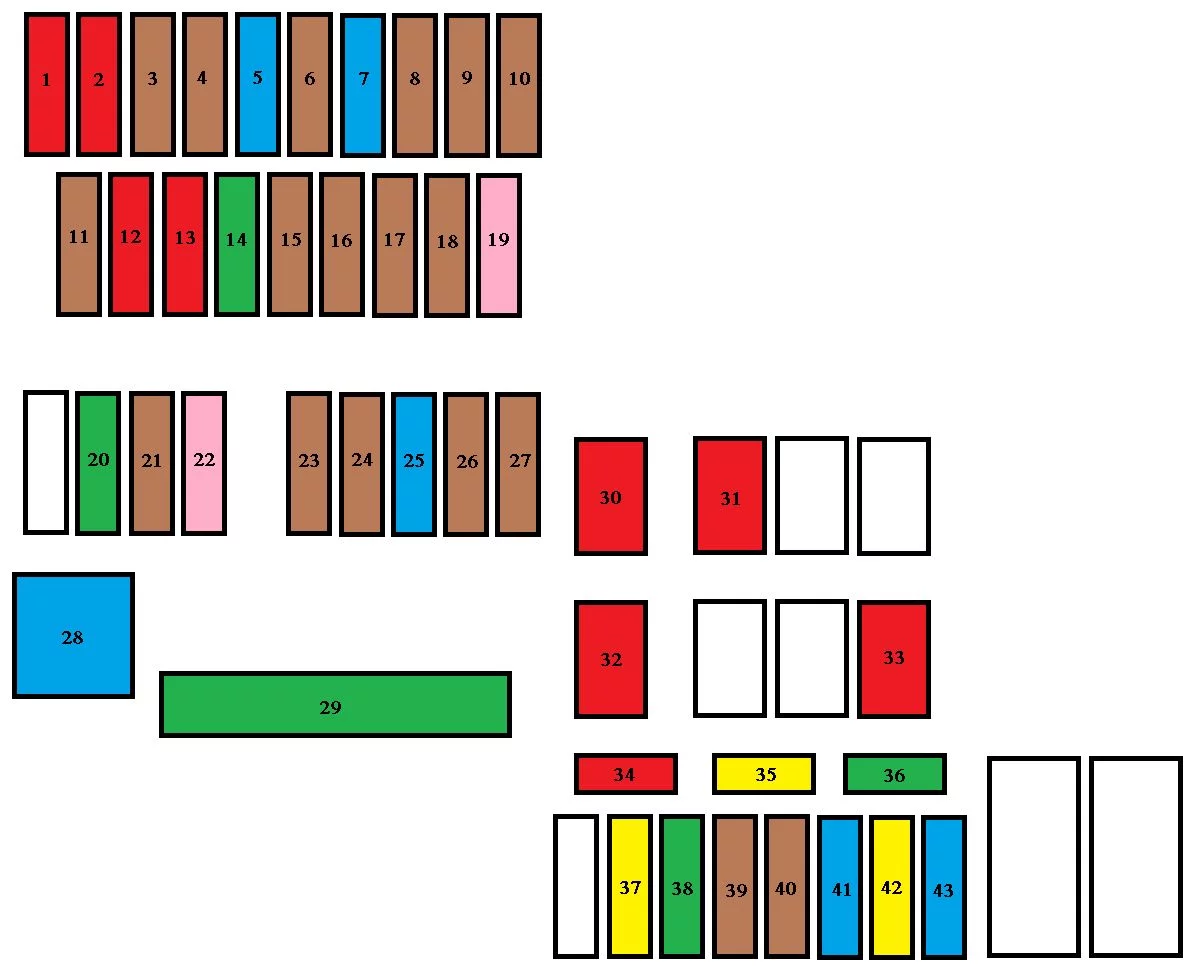

Skrzynka bezpieczników w komorze silnika

Odpiąć plastikową osłonę znajdującą się pod przednią szybą, naciskając dwa zatrzaski.
Odpiąć pokrywę skrzynki bezpieczników, naciskając wypustkę po prawej stronie, aby uzyskać dostęp do bezpieczników.

Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
1 10 Światło mijania z prawej strony
2 10 Światło mijania lewe;

Regulacja reflektorów.

3 7,5 Prawa wiązka główna
4 7,5 Lewa belka główna
5 (silnik PureTech 82) 15 Układ wtrysku paliwa
6 (silnik PureTech 82) 7,5 Układ wtrysku paliwa
7 (silnik PureTech 82) 15 Układ wtrysku paliwa
8 (silnik PureTech 82) 7,5 Wentylator chłodzący
9 7,5 Klimatyzacja
10 (silnik VTi 68) 7,5 Układ wtrysku paliwa;

Lampy hamulcowe;

Trzecia lampa hamulcowa.

11 5 Lampka sufitowa;

Lampka bagażnika.

12 10 Kierunkowskazy;

Światła awaryjne;

Tablica przyrządów;

Ekran wyświetlacza.

13 10 Klakson
14 30 Jednostki zaopatrzenia/dystrybucji
15 (silnik VTi 68) 7,5 Elektroniczna skrzynia biegów
16 7,5 Układ wtrysku paliwa
17 7,0 Bezkluczykowy system otwierania i uruchamiania
18 (silnik VTi 68) 7,5 Akumulator
19 25 Układ wtrysku paliwa;

Wentylator chłodzący.

20 30 Rozrusznik
21 7,5 Blokada kierownicy
22 25 Lampy przednie
23 7,5 Układ wtrysku paliwa
24 7,5 Układ wtrysku paliwa;

Rozrusznik;

Elektroniczna skrzynia biegów;

Stop & Start.

25 15 System audio;

System „bezkluczykowego otwierania i uruchamiania”.

26 7,5 Panel przyrządów;

Ekran wyświetlacza.

27 7,5 System VSC
28 60 Skrzynka bezpieczników w przedziale pasażerskim
29 (silnik VTi 68) 125 Podgrzewana tylna szyba i podgrzewane lusterka boczne;

Podgrzewane siedzenia;

Elektryczny dach z tkaniny;

System ABS;

System VSC;

Wentylator chłodzący;

Przednie światła przeciwmgielne;

Światła do jazdy dziennej LED.
*Ten bezpiecznik może być wymieniany wyłącznie przez ASO PEUGEOT lub profesjonalną stację obsługi.

30 50 Elektroniczna skrzynia biegów
30 40 Start&Stop
31 50 Wspomaganie kierownicy
32 50 (silnik PureTech 82) Wentylator chłodzący
32 30 Wentylator chłodzący
32 40 Wentylator chłodzący
33 50 Układ ABS;

Układ VSC.

34 10 Zapasowy bezpiecznik
35 20 Zapasowy bezpiecznik
36 30 Zapasowy bezpiecznik
37 20 Podgrzewana tylna szyba i ogrzewanie lusterek zewnętrznych
38 30 Układ ABS;

Układ VSC.

39 7,5 Przednie światła przeciwmgielne;

Tablica przyrządów;

Ekran wyświetlacza.

40 7,5 Światła do jazdy dziennej LED
41 15 Podgrzewany fotel z prawej strony (oprócz RHD)
42 20 Elektryczny dach z tkaniny
43 15 Podgrzewany fotel z lewej strony (oprócz RHD)
